Skoda Citigo (2012-2017) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Škoda Citigo (2012-2017), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Skoda Citigo (2012) – schéma poistky

Rok výroby: 2012.

Poistka zapaľovača cigariet (zásuvka napájania) v Škoda Citigo (2012) je poistka 36 v rozvádzači poistiek na prístrojovej doske.

Rozvádzač poistiek pod prístrojovou doskou

Poistky sa nachádzajú pod volantom, v dolnej časti prístrojovej dosky.

Číslo	Popis
1	Telefón; Ventilátor chladiča; Prístrojová doska; Riadiaca jednotka motora.
2	Diagnostický konektor; Relé kompresora AC.
3	Spínač pedála spojky; Spínač pedála brzdy.
4	Deň svieti
5	Spínač kabeláže
6	Nastavenie kabeláže svetlometov; Nastavenie vonkajšieho zrkadla.
7	Nepřiřadené
8	Nepřiřadené
9	Asistent parkovania
11	Hmlové svetlá
12	Zadný svetlomet antinebbia
13	Hmlové svetlá
14	Stierač zadného okna
15	Spínač svetla
16	Asistencia pri riadení
17	Stierače čelného skla
18	Spínač cúvacích svetiel
19	Vstrekovacia ventil; Čerpadlo vody.
20	ABS/ESP, Kabeláž spínača.
21	Osvetlenie spínačov; Osvetlenie evidenčného čísla.
22	Deň svieti
23	Spínač svetla
24	Spínač kabeláže
25	Spínač kabeláže

26	Spínač kabeláže
27	Interné osvetlenie
28	Diagnostický konektor
29	Jednotka riadenia napätia vozidla
30	Ohrievač vonkajších zrkadiel
31	Ventilátor zberného potrubia; Regulačná ventil; Lambdová sonda.
32	Smerovky; Brzdové svetlo.
33	Hlavná kabeláž
34	Prístrojová doska; Diaľkové svetlá.
35	Neprihlásené
36	Zapaľovač cigariet; 12 V napájací zdroj.
37	Ventilátor vzduchu pre vykurovanie a klimatizáciu
38	Rádio
39	Posuvná panoramatická strecha; Klaksón.
40	Jednotka riadenia motora
41	Centrálne zamykanie
42	Modul zapaľovania
43	Ohrievače sedadiel
44	Relé čerpadla paliva
45	Spínač svetla
46	Vykurovanie zadného okna
47	Elektrické okná – pravé
48	Klaksón
49	Stierač predného skla
50	Hmlové svetlá
51	Elektrické okná – ľavé

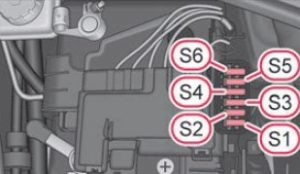

Schéma poistiek v motorovom priestore

Poistky sa nachádzajú pod krytom vedľa batérie vozidla.

Nr	Popis
51	ABS/ESP
52	Ventilátor chladiča
53	Správa batérie; Riadiaca jednotka ventilátora chladiča.
54	ABS/ESP
55	Riadiaca jednotka napätia vozidla
56	Kľúč na zapaľovanie, relé štartovacieho motora

Schéma poistiek na prístrojovej doske

Tieto poistky sa nachádzajú v vozidlách so systémom START-STOP.

Číslo	Popis
1	ABS/ESP
2	Skupina prístrojov
3	Rádio, diagnostika
4	DC-DC menič napätia; Vinutia relé motorčeka na štartovanie.
5	Nebolo pridelené
6	Relé ventilátora studeného/teplého vzduchu
7	Riadiaca jednotka pre systém klimatizácie
8	Nebolo pridelené
9	Pravé svetlo
10	Ľavé svetlo
11	Motorček na štartovanie
12	DC-DC menič napätia

Skoda Citigo (2013) – schéma poistiek

Rok výroby: 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Citigo (2013) je poistka 36 v poistkovej skrinke (pod prístrojovou doskou).

Poistková skrinka pod prístrojovou doskou

Poistky sa nachádzajú pod volantom, na dne prístrojovej dosky.

Číslo	Popis
1	Telefón; Ventilátor chladiča; Sada smeroviek; Riadiaca jednotka motora.
2	Diagnostický konektor; Kompresor klimatizácie.
3	Spínač pedála spojky; Spínač pedála brzdy.
4	Deň svietiace svetlá
5	Spínač kabeláže
6	Nastavenie svetlometov; Nastavenie vonkajších zrkadiel.
7	Automatická prevodovka
8	Automatická prevodovka
9	Airbag
10	Park Assist
11	Hmlové svetlá
12	Zadný hmlový svetlomet
13	Hmlové svetlá
14	Stierač zadného okna
15	Spínač svetla
16	Asistencia pri riadení
17	Stierače čelného skla
18	Spínač cúvacích svetiel
19	Vstrekovače; Čerpadlo chladiacej kvapaliny.
20	ABS / ESP; Kabeláž spínača.
21	Osvetlenie spínačov; Osvetlenie evidenčného čísla.
22	Deň svietiace svetlá
23	Spínač svetla
24	Spínač kabeláže
25	Spínač kabeláže

26	Spínač kabeláže
27	Vnútorné osvetlenie
28	Diagnostický konektor
29	Riadiaca jednotka centrálna
30	Vyhrievanie zrkadiel vonkajších
31	Ventilátor zberného potrubia; Regulačná ventil; Lambda sonda.
32	Smerovky; Brzdové svetlo.
33	Hlavná kabeláž
34	Sada ukazovateľov; Hlavné svetlá.
35	Nepriradené
36	Zapaľovač cigariet; Napájacia zásuvka 12 V.
37	Ventilátor na vykurovanie a klimatizáciu.
38	Rádio
39	Panoramatická strecha posuvná; Klaksón.
40	Riadiaca jednotka motora
41	Centrálne zamykanie
42	Modul zapaľovania
43	Vyhrievače sedadiel
44	Čerpadlo paliva
45	Spínač svetla
46	Vyhrievanie zadného skla
47	Elektrické okná – pravé
48	Klaksón
49	Stierač predného skla
50	Hmlové svetlá
51	Elektrické okná – ľavé

Poistková skrinka v motorovom priestore

Poistky sa nachádzajú pod krytom vedľa batérie vozidla.

Číslo	Popis
S1	ABS / ESP
S2	Ventilátor chladiča
S3	Správa batérie; Riadiaca jednotka ventilátora chladiča.
S4	ABS / ESP
S5	Riadiaca jednotka centrálna
S6	Kľúč na zapínanie; Motorček na štartovanie.

Poistková skrinka na prístrojovej doske

Tieto poistky sa nachádzajú v vozidlách so systémom START-STOP. Skoda Citigo – poistky – prístrojová doska

Číslo	Popis
1	ABS / ESP
2	Súprava smeroviek
3	Rádio, diagnostika
4	DC-DC menič napätia; Relé motorčeka na štartovanie.
5	Nie je priradené
6	Ventilátor pre klimatizáciu a kúrenie.
7	Riadiaca jednotka pre systém klimatizácie
8	Nie je priradené
9	Pravé svetlo
10	Ľavé svetlo
11	Motorček na štartovanie
12	DC-DC menič napätia

Skoda Citigo (2014) – schéma poistkovej skrinky

Rok výroby: 2014.

Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Citigo (2014) je poistka 36 v poistkovej skrinke (pod prístrojovou doskou).

Poistková skrinka pod prístrojovou doskou

Poistky sa nachádzajú pod volantom, v dolnej časti prístrojovej dosky.

Číslo	Popis
1	Telefón; Ventilátor chladiča; Skupina ukazovateľov; Riadiaca jednotka motora.
2	Diagnostický port; Kompresor vzduchu; Tlačidlový panel; Riadiaca jednotka klimatizácie.
3	Spínač pedála spojky; Spínač pedála brzdy.
4	Osvetlenie spínačov; Osvetlenie evidenčného čísla.
5	Spínač stĺpika riadenia; Centrálna riadiaca jednotka.
6	Nastavenie lúčov svetlometov; Nastavenie vonkajších zrkadiel.
7	Automatická prevodovka
8	Automatická prevodovka
9	Airbag; Oblúk s tlačidlami.
10	Park Assist
11	Svetlomety
12	Zadný svetlomet proti hmle
13	Svetlomety
14	Stierač zadného okna
15	Spínač svetla
16	Asistencia pri riadení
17	Stierače čelného skla
18	Spínač cúvacích svetiel
19	Injektory; Čerpadlo chladiacej kvapaliny.
20	ABS / ESP
21	Svetlá polohy
22	Deň svetlá
23	Svetlomety
24	Smerovky
25	Systém stierača a umývača čelného skla

26	Nie je pridelené
27	Vnútorné osvetlenie
28	Diagnostický konektor
29	Riadiaca jednotka centrálna
30	Ohrievač vonkajších zrkadiel
31	Ventilátor chladiča, lambda sonda
32	Blikajúce svetlo; Stop svetlo, denná svetlá; Zadné svetlo.
33	Hlavný zväzok
34	Hlavný zväzok
35	Čerpadlo paliva
36	Zapaľovač cigariet; Napájacia zásuvka 12 V.
37	Ventilátor na kúrenie a klimatizáciu.
38	Rádio
39	Posuvná panoramatická strecha; Klaksón.
40	Riadiaca jednotka motora
41	Centrálne zamykanie
42	Modul zapaľovania
43	Ohrievače sedadiel
44	Čerpadlo paliva
45	Spínač svetla
46	Kúrenie zadného okna
47	Elektrické okná
48	Klaksón
49	Stierače
50	Hmlové svetlá; Svetlomet.
51	Elektrické okná

Poistková skrinka v motorovom priestore

Poistky sa nachádzajú pod krytom vedľa batérie vozidla.

Číslo	Popis
S1	ABS / ESP
S2	Ventilátor chladiča
S3	Ovládač ventilátora chladiča, zapnutie
S4	ABS / ESP
S5	Riadiaca jednotka; Správa batérie.
S6	Kľúč na zapaľovanie; Štartovanie.

Poistková skrinka na prístrojovej doske

Tieto poistky sa nachádzajú v vozidlách so systémom START-STOP.

Číslo	Popis
1	ABS / ESP
2	Skupina ukazovateľov
3	Rádio, diagnostika
4	DC-DC menič napätia; Relé štartovania; Panel tlačidiel.
5	Nie je pridelené
6	Nie je pridelené
7	Nie je pridelené
8	Nie je pridelené
9	Svetlomety
10	Svetlomety
11	Štartovanie
12	DC-DC menič napätia; ABS; Skupina ukazovateľov; Rádio.

Skoda Citigo (2015) – schéma poistky

Rok výroby: 2015.

Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Citigo (2015) je poistka 36 v poistkovej skrinke (pod palubnou doskou).

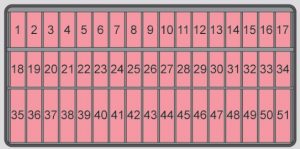

Poistková skrinka pod palubnou doskou

Poistky sa nachádzajú pod volantom, v dolnej časti palubnej dosky.

Č.	Popis
1	Telefón; Ventilátor chladiča; Skupina ukazovateľov; Riadiaca jednotka motora.
2	Diagnostický port; Kompresor vzduchu; Pás s tlačidlami; Riadiaca jednotka klimatizácie.
3	Spínač pedála spojky; Spínač pedála brzdy.
4	Osvetlenie spínačov; Osvetlenie evidenčného čísla.
5	Páka pod volantom; Centrálna riadiaca jednotka.
6	Nastavenie lúčov svetlometov; Nastavenie vonkajších zrkadiel.
7	Automatická prevodovka
8	Automatická prevodovka
9	Airbag; Pás s tlačidlami.
10	Park Assist
11	Svetlomety
12	Zadný svetlomet proti hmle
13	Svetlomety
14	Stierač zadného okna
15	Spínač svetla
16	Asistencia pri riadení
17	Stierače čelného skla
18	Spínač cúvacích svetiel
19	Vstrekovače; Čerpadlo chladiacej kvapaliny.
20	ABS / ESP
21	Svetlá na polohe
22	Deň svetlá
23	Svetlomety
24	Smerovky svetlometov
25	Systém stieračov a umývačiek čelného skla

26	Nie je priradené
27	Vnútorné osvetlenie
28	Diagnostický konektor
29	Centrálny riadiaci modul
30	Ohrievač vonkajších zrkadiel
31	Ventilátor chladiča, lambda sonda
32	Blikajúce svetlo; Brzdové svetlo, denná svetlá; Zadné svetlo.
33	Hlavný zväzok
34	Hlavný zväzok
35	Palivové čerpadlo
36	Zapaľovač cigariet; Napájacia zásuvka 12 V.
37	Ventilátor kúrenia a klimatizácie.
38	Rádio
39	Posuvná panoramatická strecha; Klaksón.
40	Riadiaca jednotka motora
41	Centrálne zamykanie
42	Modul zapaľovania
43	Ohrievače sedadiel
44	Palivové čerpadlo
45	Spínač svetla
46	Ohrievanie zadného okna
47	Okna
48	Klaksón
49	Stierače
50	Hmlové svetlá; Svetlomet.
51	Elektrické okná

Schéma poistiek v motorovom priestore

Poistky sa nachádzajú pod krytom vedľa batérie vozidla.

Nr	Popis
S1	ABS / ESP
S2	Ventilátor chladiča
S3	Ovládač ventilátora chladiča, zapnutie
S4	ABS / ESP
S5	Riadiaca jednotka; Správa batérie
S6	Kľúč na zapaľovanie; Štartovanie.

Schéma poistiek v prístrojovej doske

Tieto poistky sa nachádzajú v vozidlách so systémom START-STOP.

Č.	Popis
1	ABS / ESP
2	Skupina ukazovateľov
3	Rádio, diagnostika
4	DC-DC menič napätia; Relé na štartovanie; Pás s tlačidlami.
5	Nepřiřazené
6	Nepřiřazené
7	Nepřiřazené
8	Nepřiřazené
9	Svetlomety
10	Svetlomety
11	Štartovanie
12	DC-DC menič napätia, ABS; Skupina ukazovateľov; Rádio.

Skoda Citigo (2016) – schéma poistkovej skrinky

Rok výroby: 2016.

Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Roomster (2015) je poistka 46 v poistkovej skrinke (pod prístrojovou doskou).

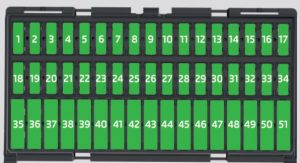

Poistková skrinka pod prístrojovou doskou

Poistky sa nachádzajú pod volantom, v dolnej časti prístrojovej dosky.

Číslo	Popis
1	Klimatizácia, diagnostický konektor
2	Nastavenie uhla svetlometov; Asistent parkovania; Elektrické ovládanie vonkajších zrkadiel.
3	Automatická prevodovka; Riadiaca jednotka motora; Posilňovač riadenia; Ovládacia páka pod volantom; Prístrojová doska.
4	Airbag
5	Svetlomet cúvania
6	Stierač zadného skla; Stierač predného skla.
7	Svetlomet s tlmeným svetlom – ľavá strana
8	Svetlomet s tlmeným svetlom – pravá strana
9	Nebolo priradené
10	Elektrické vyhrievanie vonkajších zrkadiel
11	Nebolo priradené
12	Osvetlenie vozidla
13	Osvetlenie vozidla
14	Osvetlenie vozidla
15	Vozidlo so systémom START-STOP: Rádiové vozidlo bez systému START-STOP: Riadiaca jednotka; Vyhrievanie; Automatická prevodovka; Spínač svetiel; Osvetlenie evidenčného čísla.
16	Osvetlenie vozidla
17	Stierač zadného okna
18	Panoramatická strecha
19	Centrálne zamykanie
20	Vyhrievanie zadného skla
21	Svetlomet cúvania
22	Klakson
23	Transformátor napätia
24	Smerovky svetlometov
25	Stierače čelného skla

26	Stierače
27	Smerovky; Svetlá brzdenia.
28	Páka prevodovky pre automatickú prevodovku
29	Čerpadlo paliva
30	Riadiaca jednotka motora; Prístrojová doska; Centrálna riadiaca jednotka; Senzor dažďa; Ovládacia páka pod volantom; Diagnostický konektor.
31	Osvetlenie vozidla
32	Centrálna riadiaca jednotka
33	Osvetlenie vozidla
34	Vnútorné osvetlenie
35	Osvetlenie vozidla
36	Osvetlenie vozidla
37	ESC
38	Panel tlačidiel
39	Páka pod volantom; Predné okno.
40	Prvky motora
41	Spínač brzdového pedálu; Chladiaci ventilátor.
42	Riadiaca jednotka motora
43	Čerpadlo paliva
44	Prvky motora
45	Prvky motora
46	Zapaľovač cigariet; Konektor napájania 12 V.
47	Ventilátor pre klimatizáciu, vykurovanie
48	Vyhrievanie sedadiel
49	Elektrické okná
50	Osvetlenie vozidla
51	Elektrické okná

Poistková skrinka na prístrojovej doske

V vozidlách so systémom START-STOP sa poistky nachádzajú na ľavej strane prístrojovej dosky za krytom.

Číslo	Popis
1	ABS / ESP
2	Prístrojová doska
3	Rádio
4	DC-DC menič napätia; Relé na štartovanie; Pás s tlačidlami.
5	Systém klimatizácie
6	Neprihlásené
7	Neprihlásené
8	Neprihlásené
9	Osvetlenie vozidla – pravá strana
10	Osvetlenie vozidla – ľavá strana
11	Motor na štartovanie
12	DC-DC menič napätia, ABS; Prístrojová doska; Rádio.

Poistková skrinka

V motorovom priestore

Č.	Popis
1	ABS / ESP
2	Ventilátor chladiča
3	Riadiaca jednotka ventilátora chladiča, zapnutie
4	ABS / ESP
5	Riadiaca jednotka centrálneho ovládania; Modul údajov batérie.
6	Kľúč na zapínanie; Motorček na štartovanie.

Skoda Citigo (2017) – schéma poistky

Rok výroby: 2017.

Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Citigo (2017) je poistka 46 v poistkovej skrinke na prístrojovej doske.

Poistková skrinka pod prístrojovou doskou

Poistky sa nachádzajú pod volantom, v dolnej časti prístrojovej dosky.

Č.	Popis
1	Klimatizácia; Diagnostický konektor.
2	Kontrola nastavenia osvetlenia; Asistencia pri parkovaní; Nastavenie povrchu zrkadla pomocou elektrických vonkajších zrkadiel.
3	Automatická prevodovka; Riadiaca jednotka motora; Posilňovač riadenia; Páka ovládania pod volantom; Prístrojová doska.
4	Airbag
5	Svetlo cúvania
6	Stierač zadného skla; Umývačka čelného skla.
7	Svetlomet diaľkových svetiel – ľavá strana
8	Svetlomet diaľkových svetiel – pravá strana
9	Nebolo pridelené
10	Elektrické vyhrievanie vonkajších zrkadiel; Diagnostická zásuvka.
11	Nebolo pridelené
12	Osvetlenie vozidla
13	Osvetlenie vozidla
14	Osvetlenie vozidla
15	Vozidlo so systémom START-STOP: Rádiové vozidlo bez systému START-STOP: Riadiaca jednotka, vykurovanie, Automatická prevodovka, Spínač svetiel, Osvetlenie evidenčného čísla.
16	Osvetlenie vozidla
17	Stierač zadného skla
18	Panoramatická strecha
19	Centrálne zamykanie
20	Vyhrievanie zadného skla
21	Svetlo cúvania
22	Klakson
23	Stabilizátor napätia (pre systém START-STOP).
24	Smerovky
25	Stierače

26	Rádio
27	Smerovky; Brzdové svetlá.
28	Radiaca páka pre automatickú prevodovku
29	Čerpadlo paliva
30	Riadiaca jednotka motora; Prístrojová doska; Senzor dažďa; Ovládanie pod volantom.
31	Osvetlenie vozidla
32	Riadiaca jednotka kontroly
33	Osvetlenie vozidla
34	Vnútorné osvetlenie
35	Osvetlenie vozidla
36	Osvetlenie vozidla
37	ESC
38	Panel tlačidiel
39	Ovládanie pod volantom; Ovládanie stierača predného a zadného skla.
40	Lambdová sonda; Ventilátor chladiča; Ventil plynu; Ventil tlak oleja; Ventil filtra s aktívnym uhlím.
41	Spínač pedálu brzdy; Ventilátor chladenia.
42	Riadiaca jednotka motora
43	Čerpadlo paliva
44	Vstrekovače
45	Zapaľovacie cievky
46	12 V napájací zdroj
47	Ventilátor vzduchu pre klimatizáciu/zhriatie.
48	Vyhrievanie sedadiel
49	Elektrické okná
50	Osvetlenie vozidla
51	Elektricky ovládané okná

Poistková skrinka na prístrojovej doske

V vozidlách so systémom START-STOP sa poistky nachádzajú na ľavej strane prístrojovej dosky, za krytom.

Č.	Popis
1	ABS / ESP
2	Prístrojová doska
3	Rádio
4	DC-DC menič napätia; Relé na štartovanie; Pás s tlačidlami.
5	Systém klimatizácie
6	Nepriradené
7	Nepriradené
8	Nepriradené
9	Osvetlenie vozidla – pravá strana
10	Osvetlenie vozidla – ľavá strana
11	Motor na štartovanie
12	DC-DC menič napätia; ABS; Prístrojová doska; Rádio.

Poistková skrinka

v motorovom priestore

Číslo	Popis
1	ABS/ESP
2	Ventilátor chladiča
3	Riadiaca jednotka ventilátora chladiča, napájanie
4	ABS/ESP
5	Riadiaca jednotka; Modul údajov batérie
6	Kľúč na štartovanie, motorček štartovania

O Skoda Citigo (2012-2017)

Skoda Citigo, uvedená na trh v rokoch 2012 až 2017, je kompaktné mestské vozidlo, ktoré sa vyznačuje svojou praktickosťou a úspornosťou. Tento model je ideálny pre mestské prostredie vďaka svojim kompaktným rozmerom, ktoré umožňujú jednoduché parkovanie a manévrovanie. Skoda Citigo ponúka niekoľko motorových variantov, pričom najčastejšie sa stretávame s benzínovými motormi s objemom 1.0 litra, ktoré poskytujú dostatočný výkon pre každodenné jazdy. Interiér vozidla je navrhnutý s dôrazom na pohodlie a funkčnosť, pričom ponúka moderné technológie a bezpečnostné prvky, ktoré zvyšujú komfort a bezpečnosť cestujúcich.

Schéma poistkovej skrinky Skoda Citigo

Táto stránka zobrazuje schému poistkovej skrinky pre model Skoda Citigo, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V Skoda Citigo sa poistková skrinka nachádza typicky v priestore pod palubnou doskou na strane vodiča a v motorovom priestore. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických obvodov vo vozidle, a preto je dôležité mať prehľad o jej usporiadaní a funkcii.
