Skoda Superb (2001-2009) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Škoda Superb (2001-2009), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Skoda Superb (2001-2004) – schéma rozvodu poistiek

Rok výroby: 2001, 2002, 2003, 2004.

Poistka zapaľovača cigariet (zásuvka napájania) v Škode Superb (2001-2004) je poistka 33 v rozvode poistiek.

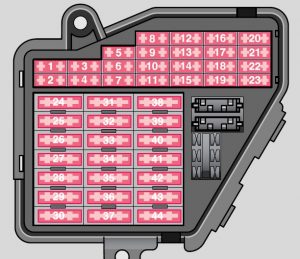

Rozvod poistiek

Číslo	Popis	Amp [A]
1	Vyhrievané trysky pre stierače predného skla.	5
2	Smerovky	10
3	Neprihlásené	–
4	Osvetlenie evidenčného čísla	5
5	Prístrojová doska; Varovné svetlá; Vyhrievanie sedadiel; Tempomat; Nastavenie vonkajších zrkadiel; Osvetlenie ovládacích prvkov a spínačov; Displej vonkajšej teploty; Klimatizácia; Parkovací asistent; Navigačný systém; Multifunkčný volant.	10
6	Vyhrievanie vonkajšieho zrkadla	5
7	ABS, EDS, ASR, ESP; Tempomat; Elektronika motora.	10
8	Automatické nastavenie predných svetlometov	5
9	Asistencia pri parkovaní	5
10	CD menič; Mobilný telefón; Multifunkčný volant.	5
11	Elektricky nastaviteľné sedadlá	5
12	Napájanie diagnostickej zásuvky	10
13	Brzdové svetlá	10
14	Kontrola centrálneho zamykania; Vnútorné osvetlenie.	10
15	Prístrojová doska; Klimatizácia; Automatická prevodovka; Uloženie nastavení vonkajších zrkadiel a navigačného systému.	10
16	ESP	5
17	Obojsmerný rádiový systém, špeciálne vozidlá.	10
18	Pravý stretávací svetlomet	10
19	Ľavý hlavný reflektor	10
20	Pravé stretávacie svetlomety	15
21	Ľavé stretávacie svetlomety	15

22	Osvetlenie polohy na pravej strane	5
23	Osvetlenie polohy na ľavej strane	5
24	Striekací systém čelného skla; Čerpadlo stierača čelného skla a interruttore intermittente	25
25	Ventilátor čerstvého vzduchu; Klimatizácia; Klimatronik.	30
26	Vykurovanie zadného okna; Obeh vzduchu.	30
27	Nie je pridelené	–
28	Čerpadlo paliva; Prídavné čerpadlo na naftu.	20
29	Kontrola motora	20
30	Elektricky ovládaná posuvná a zdvíhacia strecha	20
31	Svetlá cúvania, tempomat; Automatická prevodovka; Vnútorné zrkadlo auta s automatickým zatemnením.	15
32	Kontrola motora; Tempomat.	20
33	Zapaľovač cigariet	15
34	Kontrola motora	15
35	Prípojka na príves	30
36	Hmlové svetlá	15
37	Rádio; Navigácia.	20
38	Centrálne zamykanie	15
39	Systém výstražných svetiel	15
40	Klakson	25
41	Nie je pridelené	–
42	ESP	25
43	Kontrola motora	15
44	Vykurovanie sedadiel	30

Skoda Superb (2005) – schéma poistkovej skrinky

Rok výroby: 2005.

Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Superb (2005) je poistka 33 v poistkovej skrinke.

Poistková skrinka

Číslo	Popis	Amp  [A]
1	Ohrievané trysky pre stierač	5
2	Smerovky	10
3	Nie je pridelené	–
4	Osvetlenie evidenčného čísla	5
5	Prístrojová doska – kontrolky; Ohrievače sedadiel; Tempomat; Nastavenie vonkajších zrkadiel; Osvetlenie ovládacích prvkov a spínačov; Displej vonkajšej teploty; Klimatizácia; Systém akustického parkovania; Navigačný systém; Multifunkčný volant.	10
6	Ohrievanie vonkajšieho zrkadla	5
7	ABS, EDS, ASR, ESP; Tempomat; Elektronika motora.	10
8	Automatické nastavenie predných svetlometov	5
9	Asistencia pri parkovaní	5
10	CD menič; Mobilný telefón; Multifunkčný volant.	5
11	Elektricky nastaviteľné sedadlá a)	5
12	Napájanie diagnostickej zásuvky	10
13	Brzdové svetlá	10
14	Ovládanie centrálneho zámku; Vnútorné osvetlenie.	10
15	Prístrojová doska; Klimatizácia; Automatická prevodovka; Pamäť nastavení vonkajších zrkadiel; Navigačný systém.	10
16	ESP	5
17	Obojsmerný rádiový systém, špeciálne vozidlá (polícia atď.)	10
18	Pravý stretávací svetlomet	10
19	Ľavý hlavný lúč	10
20	Pravé stretávacie svetlá	15
21	Ľavé stretávacie svetlá	15
22	Osvetlenie polohy pravá strana	5

23	Osvetlenie polohy na ľavej strane	5
24	Striekacia tryska stierača; Čerpadlo stierača a prerušovač.	25
25	Ventilátor čerstvého vzduchu; Klimatizácia; Climatronic.	30
26	Vyhrievanie zadného okna; Recirkulácia vzduchu.	30
27	Nie je pridelené	–
28	Čerpadlo paliva, dodatočné čerpadlo na naftu	20
29	Kontrola motora	20
30	Elektricky posuvná a zdvíhacia strecha	20
31	Osvetlenie cúvania; Tempomat; Automatická prevodovka; Zrkadlo s automatickým zatemnením.	15
32	Kontrola motora; Tempomat.	20
33	Zapaľovač cigariet	15
34	Kontrola motora	15
35	Prípojka na príves	30
36	Hmlové svetlá	15
37	Rádio, navigácia	20
38	Centrálny zámok	15
39	Systém svetiel varovania	15
40	Klakson	25
41	Nie je pridelené a)	–
42	ESP	25
43	Kontrola motora	15
44	Vyhrievanie sedadiel	30
a) od 09/2005 nie je pridelené

Skoda Superb (2006-2007) – schéma poistkovej skrinky

Rok výroby: 2006, 2007.

Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Superb (2006-2007) je poistka 33 v poistkovej skrinke.

Poistková skrinka

Č.	Popis	Amp [A]
1	Vyhrievané trysky pre stierače čelného skla.	5
2	Smerovky	10
3	Nepriradené	–
4	Osvetlenie evidenčného čísla	5
5	Prístrojová doska; Núdzové svetlá; Vyhrievanie sedadiel; Tempomat; Nastavenie vonkajších zrkadiel; Osvetlenie ovládacích prvkov a spínačov; Displej vonkajšej teploty; Klimatizácia; Systém akustického parkovania; Navigačný systém; Multifunkčný volant.	10
6	Vyhrievanie vonkajšieho zrkadla	5
7	ABS, EDS, ASR, ESP; Tempomat; Elektronika motora.	10
8	Automatické nastavenie predných svetlometov	5
9	Asistencia pri parkovaní	5
10	CD menič; Mobilný telefón; Multifunkčný volant.	5
11	DVD prehrávač	7,5
12	Napájanie diagnostickej zásuvky	10
13	Brzdové svetlá	10
14	Ovládanie centrálneho zámku; Vnútorné osvetlenie.	10
15	Prístrojová doska; Klimatizácia; Automatická prevodovka; Pamäť nastavení vonkajších zrkadiel a navigačného systému.	10
16	ESP	5
17	Obojsmerný rádiový systém, špeciálne vozidlá (polícia atď.).	10
18	Pravý stretávací svetlomet	10
19	Ľavý hlavný reflektor	10
20	Pravé stretávacie svetlá	15
21	Ľavé stretávacie svetlá	15

22	Lampa na polohe pravá	5
23	Lampa na polohe ľavá	5
24	Striekací systém čelného skla; Čerpadlo stierača čelného skla a intermitentný spínač.	25
25	Ventilátor čerstvého vzduchu; Klimatizácia; Climatronic.	30
26	Vyhrievanie zadného skla; Recirkulácia vzduchu.	30
27	Nie je pridelené	–
28	Čerpadlo paliva; Doplňujúce čerpadlo na naftu.	20
29	Kontrola motora	20
30	Elektricky posuvná strecha; DVD prehrávač.	20 / 7,5
31	Osvetlenie cúvania; Tempomat; Automatická prevodovka; Vnútorné zrkadlo so samočinným zatemnením.	15
32	Kontrola motora; Tempomat.	20
33	Zapaľovač cigariet	15
34	Kontrola motora	15
35	Zásuvka pre príves	30
36	Hmlové svetlá	15
37	Rádio; Navigácia.	20
38	Centrálna zámka	15
39	Systém núdzového osvetlenia	15
40	Klakson	25
41	Nie je pridelené	–
42	ESP	25
43	Kontrola motora	15
44	Vyhrievanie sedadiel	30

Skoda Superb (2008-2009) – schéma poistkovej skrinky

Rok výroby: 2008, 2009.

Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Superb (2008-2009) je poistka 35 v poistkovej skrinke.

Poistková skrinka v motorovom priestore

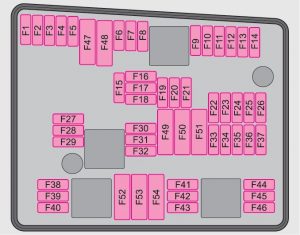

Verzia 1

Č.	Popis	Amperáže [A]
F1	Svetlomet hlavný predný pravý; Svetlomet zadný pravý	30
F2	Ventily ABS	20
F3	Nie je pridelené	–
F4	Nie je pridelené	–
F5	Klakson	15
F6	Napájanie pre terminál 15 (zapaľovanie zapnuté).	40
F7	Nie je pridelené	–
F8	Nie je pridelené	–
F9	Ventily	10
F10	Nie je pridelené	–
F11	Sonda lambda	10
F12	Sonda lambda	15
F13	Riadiaca jednotka automatickej prevodovky.	15
F14	Nie je pridelené	–
F15	Čerpadlo vody	10
F16	Nie je pridelené	–
F17	Merací prístroj; Páka stierača predného skla a páka smeroviek.	5
F18	Audio zosilňovač (audio systém)	30
F19	Rádio	15
F20	Telefón	5
F21	Nie je pridelené	–
F22	Nie je pridelené	–
F23	Riadiaca jednotka motora	10
F24	Riadiaca jednotka pre bus CAN	5
F25	Nie je pridelené	–
F26	Nie je pridelené	–
F27	Ventil na dávkovanie paliva	15

F28	Riadiaca jednotka motora	15
F29	Relé hlavné	5
F30	Riadiaca jednotka pre doplnkové vykurovanie.	20
F31	Stierač predný	30
F32	Nie je priradené	–
F33	Nie je priradené	–
F34	Nie je priradené	–
F35	Nie je priradené	–
F36	Nie je priradené	–
F37	Nie je priradené	–
F38	Ventilátor chladiča, ventily	10
F39	Nie je priradené	–
F40	Nie je priradené	–
F41	Nie je priradené	–
F42	Nie je priradené	–
F43	Zapaľovanie	30
F44	Nie je priradené	–
F45	Nie je priradené	–
F46	Nie je priradené	–
F47	Svetlomet hlavný predný ľavý; Svetlomet zadný ľavý	30
F48	Čerpadlo ABS	40
F49	Nie je priradené	–
F50	Nie je priradené	–
F51	Nie je priradené	–
F52	Relé napájania – terminál a)	40
F53	Príslušenstvo	50
F54	Nie je priradené	–
a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto terminálu sa automaticky deaktivujú.

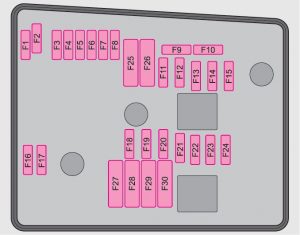

Verzia 2

Číslo	Popis	Amperáž [A]
F1	Nie je pridelené	–
F2	Riadiaca jednotka automatickej prevodovky DQ 200.	30
F3	Obvod merania	5
F4	Ventily ABS	30/20
F5	Riadiaca jednotka automatickej prevodovky DQ250.	15
F6	Merací prístroj; Páka stierača predného skla a páka smeroviek.	5
F7	Terminál napájania 15; Štartovanie.	40
F8	Rádio	15
F9	Telefón	5
F10	Riadiaca jednotka motora; Hlavné relé.	5/10
F11	Riadiaca jednotka pre doplnkové kúrenie	20
F12	Riadiaca jednotka pre bus CAN	5
F13	Riadiaca jednotka motora	15/30
F14	Zapaľovanie	20
F15	Lambdová sonda – benzín	10
	Relé systému žhavičov a čerpadla paliva – Diesel	5
F 16	Hlavný svetlomet predný pravý; Zadný svetlomet pravý.	30

F17	Klaksón	15
F18	Audio zosilňovač (audio systém)	30
F19	Tergič predného skla	30
F20	Ventil na dávkovanie paliva	20
	Čerpadlo vody	10
F21	Lambdová sonda	10/15
F22	Nepriradené	–
F23	Hlavné relé	5
	Ventily	10
	Čerpadlo vysokého tlaku	15
F24	Ventilátor	30/40
F25	Čerpadlo ABS	30/40
F26	Ľavý hlavný svetlomet	30
F27	Riadiaca jednotka systému žhavičov	50
F28	Nepriradené	–
F29	Prídavné vybavenie	50
F30	Napájacie relé – terminál X a)	50
a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto terminálu sa automaticky deaktivujú.

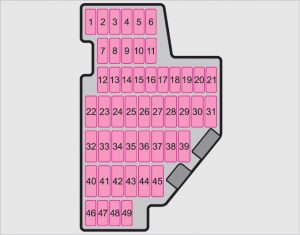

Schéma poistiek v prístrojovej doske

Č.	Popis	Amperáže [A]
1	Diagnostická zásuvka; Riadiaca jednotka motora; Relé EKP; Riadiaca jednotka EKP.	7,5
2	Riadiaca jednotka ABS, ESP; Spínač systému kontroly tlaku pneumatík; Senzor brzdy.	5
3	Spínač a riadiaca jednotka airbagu	5
4	WIV; Svetlo polohy; Zrkadlo s automatickým stmavovaním; Senzor tlaku; Príprava na telefón.	5
5	Riadiaca jednotka na nastavenie uhla svetlometov a otáčanie projektorov; Riadiaca jednotka pre asistenciu pri parkovaní.	5
6	Merací prístroj; Riadiaca jednotka pre elektromechanické posilňovače riadenia; Haldex,	5
7	Vyhrievanie ventilu; Meradlo hmotnosti vzduchu.	10
8	Riadiaca jednotka na detekciu prívesu	5
9	Relé vyhrievania stacionárneho	5
10	Hlavný predný svetlomet adaptívny ľavý	10
11	Hlavný predný svetlomet adaptívny pravý	10
12	Centrálne zamykanie predných dverí	10
13	Diagnostická zásuvka; Spínač svetla; Senzor dažďa; Hodiny.	7,5
14	Centrálne zamykanie a kryt kapoty	15
15	Centrálna riadiaca jednotka – vnútorné osvetlenie	7,5
16	Klimatizácia	7,5
17	Centrálne zamykanie zadných dverí	10
18	Nebolo pridelené	–
19	Nebolo pridelené	–
20	ABS; ESP; Asistencia pri štarte do kopca.	5
21	Nebolo pridelené	–
22	Ventilátor vzduchu pre Climatronic	40
23	Predné sklo	30
24	Blokovanie páky prevodovky	5
25	Vyhrievanie zadného skla	25

Relé vyhrievania zadného okna pre vyhrievanie a dodatočné vetranie	30
26	Presa napájania v batožinovom priestore	25
27	Relé čerpadla paliva,	15
	Relé čerpadla paliva; Riadiaca jednotka čerpadla paliva; Ventily vstrekovania.	20
28	Nepriradené	–
29	Nepriradené	–
30	Nepriradené	–
31	Nepriradené	–
32	Elektrické zadné okno	30
33	Elektrická posuvná-tilt strecha	25
34	Alarm, rezervný klaksón	5
35	Zapaľovač cigariet predný a zadný	25
36	Systém čistenia reflektorov	20
37	Vyhrievanie predných sedadiel	20
38	Vyhrievané zadné sedadlá	20
39	Nepriradené	–
40	Ventilátor klimatizácie; Relé vyhrievania a vetrania stacionárne	40
41	Nepriradené	–
42	Spínač svetla	5
43	Prívesné zariadenie	15
44	Prívesné zariadenie	20
45	Prívesné zariadenie	15
46	Vyhrievané trysky stierača predného skla; Relé vyhrievania a vetrania stacionárne; Spínač vyhrievania sedadla.	5
47	Nepriradené	–
48	Nepriradené	–
49	Nepriradené	–

O Skoda Superb (2001-2009)

Model Škoda Superb, vyrábaný v rokoch 2001 až 2009, je známy svojou eleganciou a priestrannosťou, čo ho robí ideálnym pre rodiny aj obchodných cestujúcich. Tento automobil vyššej strednej triedy ponúka komfortné jazdné vlastnosti a širokú škálu motorových možností. Medzi najpopulárnejšie motory patrí 1.8T benzínový motor a 1.9 TDI dieselový motor, ktoré sú známe svojou spoľahlivosťou a efektívnosťou. Superb prvej generácie sa vyznačuje aj kvalitným spracovaním interiéru a množstvom moderných technológií, ktoré zvyšujú pohodlie a bezpečnosť jazdy.

Schéma poistkovej skrinky Skoda Superb

Táto stránka zobrazuje schému poistkovej skrinky pre model Škoda Superb, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických zariadení vo vozidle.
