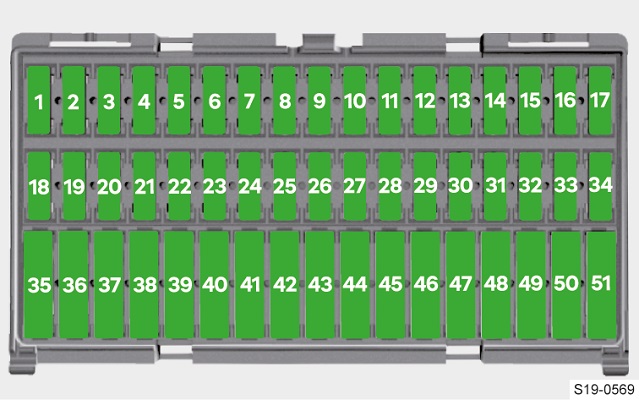

Skoda Citigo iV (2020-2021) – poistková skrinka

1

Sada smeroviek;

Systém riadenia motora.

2

Batéria s vysokým napätím;

Diagnostické pripojenie;

Klimatizácia.

3

Nepoužíva sa

4

Nepoužíva sa

5

Ovládanie pod volantom (tempomat, svetlá);

Systém riadenia napájania na palube.

6

Elektrické nastavenie vonkajších zrkadiel;

Spínač svetiel;

Svetlá.

7

Systém riadenia motora

8

Nabíjanie batérie s vysokým napätím;

Páka prevodovky;

Zosilňovač bŕzd;

Systém riadenia trakcie.

9

Airbag;

Kľúč na deaktiváciu airbagu spolujazdca.

10

Systém parkovacej asistencie

11

Predná kamera pre asistenčné systémy

12

Nepoužíva sa

13

Nepoužíva sa

14

Zadný stierač

15

26

Sada smeroviek, hlavné relé

27

Vnútorné osvetlenie

28

Diagnostický konektor

29

Elektronické komponenty

30

Vyhrievanie vonkajších zrkadiel

31

Ventilátor chladiča

32

Smerovky a brzdové svetlo;

Denné svetlá.

33

Nepoužíva sa

34

Nepoužíva sa

35

Nepoužíva sa

36

Pri 12 V

37

Nepoužíva sa

38

Infotainment zariadenie

39

Nepoužíva sa

40

Systém riadenia motora

41

Centrálne zamykanie

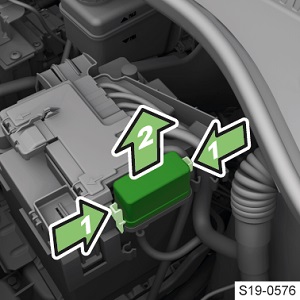

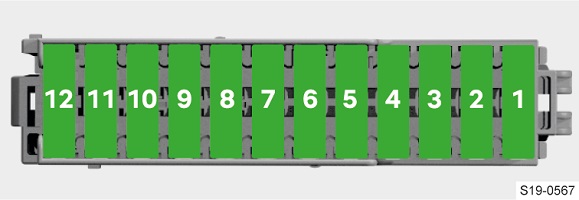

Poistky v motorovom priestore

O Skoda Citigo iV (2020-2021)

Škoda Citigo iV je prvý plne elektrický model od značky Škoda, ktorý bol predstavený v rokoch 2020-2021. Tento kompaktný mestský automobil je ideálny pre mestskú dopravu vďaka svojim malým rozmerom a ekologickému pohonu. Citigo iV je vybavený elektromotorom s výkonom 61 kW (83 koní) a batériou s kapacitou 36,8 kWh, čo mu umožňuje dojazd až do 260 kilometrov na jedno nabitie podľa normy WLTP. Vďaka rýchlemu nabíjaniu je možné batériu nabiť na 80% kapacity za približne hodinu. Interiér vozidla je navrhnutý tak, aby poskytoval maximálny komfort a funkčnosť, pričom ponúka moderné technológie ako je infotainment systém s podporou pre smartfóny.

Schéma poistkovej skrinky Skoda Citigo iV

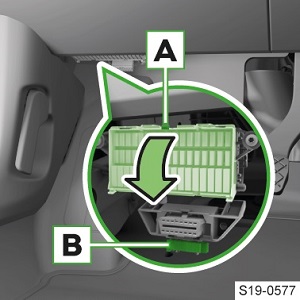

Táto stránka zobrazuje schému poistkovej skrinky pre model Škoda Citigo iV, ktorá je nevyhnutná pre pochopenie a údržbu elektrického systému vozidla. V Citigo iV sa poistková skrinka nachádza typicky pod prístrojovou doskou na strane vodiča a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
