Schéma poistiek a relé – Opel Tigra I

Vzťahuje sa na vozidlá vyrobené v rokoch:

1993, 1994, 1995, 1996, 1997, 1998, 1999 a 2000.

Kabína

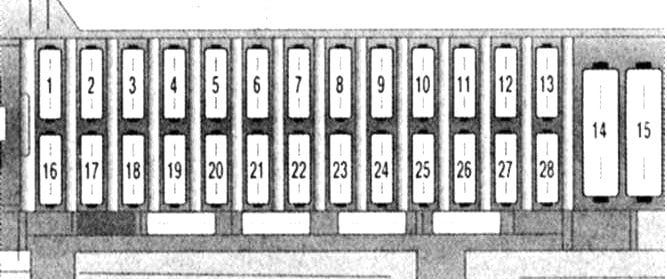

Hlavná poistková skrinka

Nachádza sa pod prístrojovou doskou na strane vodiča, za ochranným krytom.

Popis

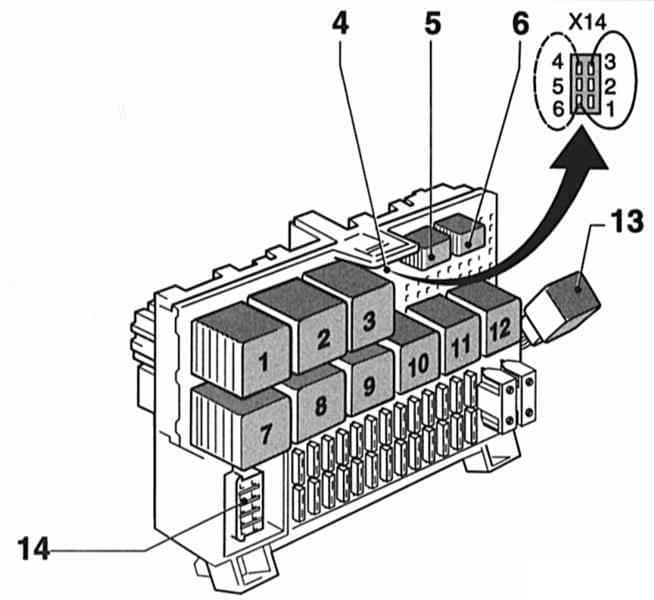

Relé

Popis

1. Vyhrievanie zrkadiel (časované relé)
2. Aktivácia relé signálu
3. Prerušené fungovanie stierača zadného skla
4. Kódovanie hmlových svetiel (6 pólov)
5. Hmlové svetlá
6. Hmlové svetlá
7. Prerušené fungovanie stieračov predného skla
8. Vyhrievané zadné sklo
9. Svetlomety na akustický signál upozornenia
10. Siren antifurto
11. Čerpadlo na umývanie svetlometov (zpoždené relé)
12. Relé štartovania alarmu antifurto
13. DRL
14. DLC v závislosti od verzie 10-, 14- alebo 16-pól

Konštrukcia blokov a určenie ich prvkov sa môže líšiť od toho, čo je prezentované a závisí od roku výroby a úrovne vybavenia vozidla.

Prídavná skrinka relé 1

Nachádza sa nad odkladacou schránkou.

Popis

Typ 1

1. Alarm antifurto (riadiaca jednotka)
2. Ventilátor kondenzátora К / В (relé К51)
3. Ventilátor kondenzátora К / В (relé К52)
4. Ventilátor kondenzátora К / В (relé К26)
5. K / V
6. Ventilátor K / V
7. Ventilátor kondenzátora К / В, 2. rýchlosť

Typ 2

1. Relé I ventilátor kondenzátora K/V (do roku 1995)
2. Relé II ventilátor kondenzátora K/V (do roku 1995) alebo Relé K/V (od roku 1996)
3. Relé III ventilátor kondenzátora K/V (do roku 1995)

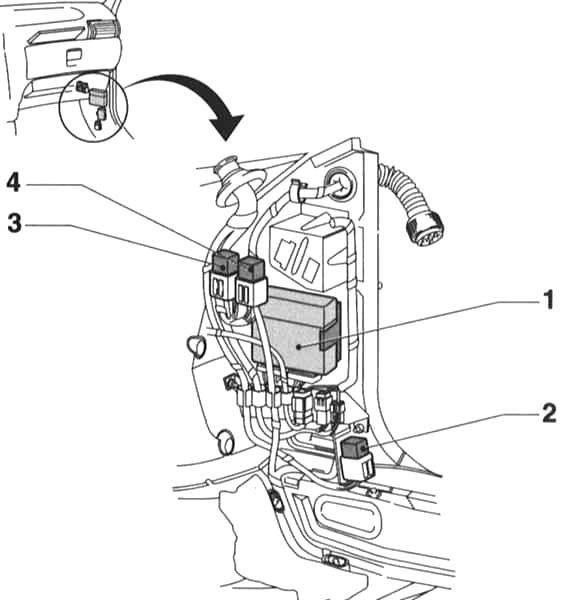

Prídavná skrinka relé 2

Tento prístroj je upevnený na pravom výfuku, uzavretý vnútorným pásom.

Popis

1. Riadiaca jednotka MulTec
2. Relé čerpadla paliva
3. Relé žhavičiek pre naftové motory
4. Relé kontroly nabíjania batérie

Motorový priestor

Nachádza sa na ľavej strane motorového priestoru.

Typ 1

Popis

1. Poistka vyhrievania filtra paliva naftového motora
2. Poistka žhaviča naftového motora
3. Relé vyhrievača filtra nafty
4. Poistka klaksónu a systému upozornenia antifurto
5. Relé kompresora K / V

Typ 2

Popis

• F1 – F2 Čerpadlo vzduchu na miešanie vzduchu na výfuk
• F3 Poistka vyhrievania filtra paliva naftového motora
• F4 Poistka žhaviča naftového motora
• 1 Relé kompresora К / В
• 2 Relé I ventilátor kondenzátora K / V
• 3 Relé II ventilátor kondenzátora K / V
• 4 Relé III ventilátor kondenzátora K / V.
