Opel Frontera (1998-2004) – poistková skrinka
Opel Frontera (1998-2004) – schéma poistkovej skrinky
Rok výroby: 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Poistka zapaľovača cigariet (zásuvka napájania) v Opel Frontera (1998-2004) je poistka C3 v poistkovej skrinke v kabíne.
Poistková skrinka motorového priestoru
Opel Frontera – schéma poistkovej skrinky – poistková skrinka v motorovom priestore
| Číslo | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Varovná svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 | Jednotka riadenia alarmu a relé;
Klaksón; Klaksón proti krádeži. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Motor ventilátora;
Odpor ventilátora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 10 | Relé termostatu klimatizácie;
Elektronický termostat; Relé kompresora klimatizácie; Magnetická spojka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10 | Svetlomet – ľavý;
Kontrolka diaľkových svetiel; Relé hmlových svetiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Svetlomet – pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20 | Senzor kyslíka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 20 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 15 | Modul riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL1 | 60 | EHCU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL2 | 30 | 6VD1:
Jednotka ventilátora kondenzátora |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL4 | 100 | Kľúč na zapaľovanie;
Relé štartéra; Klimatizácia; Generátor; Relé ohrievača; Poistka: F10, FL1, FL2, FL5, FL6. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL5 | 60 | Spínač zapaľovania;
Relé čerpadla paliva; Relé modulu riadenia motora; Modul systému trakcie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL6 | 30 | X22SE:
Relé elektrického ventilátora; Elektrický ventilátor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X1 | Svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X2 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X3 | Motorček na štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X4 | Kompresor klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X5 | Thermo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X6 | Kúrenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X7 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X8 | Modul riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X9 | 6VD1:
Ventilátor kondenzátora |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X10 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dióda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Brzda | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

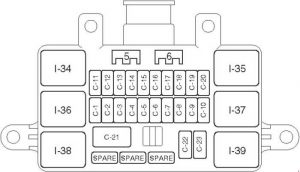

Schéma poistkovej skrinky kabíny
Opel Frontera – schéma poistkovej skrinky – poistková skrinka v kabíne
| Číslo | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C1 | 20 | Relé zásuvky ACC;
Zásuvka ACC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C2 | 10 | Audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C3 | 15 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C4 | 15 | Relé zadné;
Svetlo polohy a bočné obrysové svetlo; Zadné svetlo; Osvetlenie evidenčného čísla; Ovládač osvetlenia; Osvetlenie; Ovládač všetkých smeroviek prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C5 | 10 | Brzdové svetlo;
Prídavné svetlo – ľavé; Prídavné svetlo – pravé; Svetlo privítania RR – ľavé; Svetlo privítania RR – pravé; Osvetlenie batožinového priestoru; Jednotka ovládania alarmu a relé; Digitálny hodinový stroj; Zvuk. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C6 | 15 | Spínač brzdových svetiel;
Zadné kombinované svetlo – ľavé; Zadné kombinované svetlo – pravé; Horné brzdové svetlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C7 | 20 | Zamknutie dverí FRT a elektrické okno SW;
Aktuátor zamknutia dverí; Kontrolka alarmu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C8 | 10 | Ohrievač zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C9 | 15 | Ohrievač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C10 | 15 | Ohrievač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C11 | 15 | Smerovky a kontrolky (merací prístroj);
Odometer; Senzor rýchlosti vozidla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C12 | 15 | Generátor,
Hlavné relé ECM; Ventil na prepínanie podtlaku (VSV); Elektromagnetický ventil na fúkanie; Aktuátor cievky; Modul trakčného systému (PCM); Ventil EGR. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C13 | 15 | Zapaľovacia cievka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C14 | 15 | Mód SW;
PCM; Smerovky; Svetlo cúvania; Tempomat; Jednotka ovládania smeroviek A/T. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C15 | 15 | Jednotka ovládania alarmu a
relé; Relé ohrievača zadného skla; Ohrievač zrkadla – ľavý; Ohrievač zrkadla – pravý; Ohrievač zadného skla SW; Relé elektrického okna; Jednotka tempomatu; Relé blokovania prevodovky; Jednotka ovládania 4WD; Ventil na prepínanie podtlaku (VSV); Os FRT (c); Ventil na prepínanie podtlaku (VSV); Os FRT (d). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C16 | 20 | Motorový priestor stierača predného skla;
Motor umývača predného skla; Jednotka riadenia alarmu a relé. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C17 | 10 | Motorový priestor stierača zadného skla;
Motor umývača zadného skla; Alarm a relé a jednotka riadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C19 | 15 | Audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C20 | 10 | Motor na štartovanie;
Relé motora na štartovanie; Kontrolér proti krádeži. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C21 | 30 | Relé okna;
SW okna; Motor okna; Motor strešného okna; Kontrolér strešného okna; Spínač strešného okna; Spínač bezpečnosti; Spínač koncovej polohy; Spínač sedadla; Motor a spínač predného sklonu; Motor a spínač zadného sklonu; Posuvný motor; Re-cliner motor & SW. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C22 | 10 | Kontrolka SRS, SDM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I34 | Zadné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I35 | Elektrické ovládanie okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I36 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I37 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I38 | Zásuvka ACC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I39 | Ohrievač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dióda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Kufor SW;
Dvere SW. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Jednotka riadenia alarmu a relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma relé v motorovom priestore
Opel Frontera – schéma poistkovej skrinky – schéma relé v motorovom priestore
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X15 | X22SE:
Ventilátor chladenia (vysoká rýchlosť) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X16 | X22SE:
Ventilátor chladenia (nízka rýchlosť) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Opel Frontera (1998-2004)
Opel Frontera, vyrábaný v rokoch 1998 až 2004, je robustné SUV, ktoré sa vyznačuje svojou spoľahlivosťou a schopnosťou zvládať rôzne terény. Tento model bol dostupný s viacerými možnosťami motorizácie, vrátane benzínových a dieselových motorov, čo umožňovalo vodičom vybrať si podľa svojich preferencií a potrieb. Frontera ponúka priestranný interiér, ktorý je ideálny pre rodiny alebo pre tých, ktorí potrebujú viac miesta na prepravu nákladu. Jeho dizajn kombinuje praktickosť s robustným vzhľadom, čo ho robí atraktívnym pre milovníkov off-road jazdy.
Schéma poistkovej skrinky Opel Frontera
Táto stránka zobrazuje schému poistkovej skrinky pre Opel Frontera, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v motorovom priestore a pod prístrojovou doskou. Na schémach sú jasne označené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie bezpečnosti a správneho fungovania všetkých elektrických komponentov vo vozidle.
