Opel Insignia B (2018-2022) – poistková skrinka
Opel Insignia B (2018-2019) – schéma poistky
Rok výroby: 2018, 2019.
Poloha poistky
Motorový priestor
Poistka sa nachádza v prednej ľavej časti motorového priestoru.
Panel prístrojov

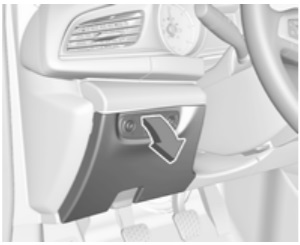

V vozidlách s volantom naľavo sa poistka nachádza za krytom v prístrojovej doske.
Odstrániť kryt z boku a vybrať.

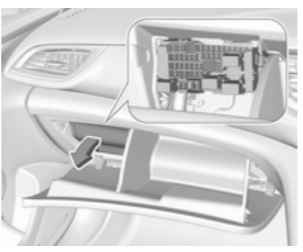

V vozidlách s volantom napravo sa nachádza za krytom v odkladacej schránke.
Otvorenie odkladacej schránky a odstránenie krytu.
2018, 2019
Motorový priestor

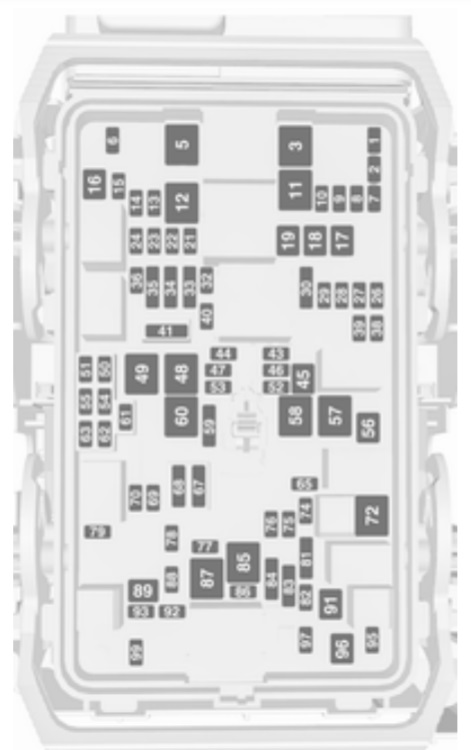

Priradenie poistiek v motorovom priestore (2018, 2019)
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Zadný kryt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Zadné hmlové svetlo;
Predné hmlové svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Pamäťový modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Vyhrievané čelné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Bedrová opierka sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Baterka DC/DC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Vyhrievané zadné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Vyhrievané zrkadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Predný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Elektricky nastaviteľné sedadlo, strana pasažiera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Slnečná clona | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Elektricky nastaviteľné sedadlo, strana vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Otvárateľná strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Zadný stierač;
Airbag. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Adaptívny osvetľovací systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Modul riadenia prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Zapaľovanie;
Prístrojová doska. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Zadná kamera;
Vetracia mriežka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Kontrolka motora a prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Kamera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Vyhrievanie sedadla, predné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Vyhrievanie sedadla, zadné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Zavesenie;
Štvorkolka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Systém napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Zámok riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Vyhrievaný volant | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Nastavenie svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Modul riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | DC/DC prevodník;
Vetracia mriežka; E-Boost. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | Modul riadenia zadných dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | Svetlomet ľavý (LED) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | Ventilátor chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | Kúrenie, ventilácia a klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 68 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69 | Svetlomet pravý diaľkový (halogén);
Svetlomet pravý hlavný (LED). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | Svetlomet ľavý diaľkový (halogén) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | Modul riadenia prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | Modul riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | Systém znižovania emisií výfukových plynov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | Systém stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | Modul riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | Cievka zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | Cievka zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | Systém trakcie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | Kúrenie paliva v dieselových motoroch | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | Otvorenie vzduchu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 89 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 91 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 92 | Čerpadlo ohriatej kvapaliny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 93 | Elektronický systém kľúča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 94 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 95 | Čerpadlo chladiacej kvapaliny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 96 | Kúrenie paliva v dieselových motoroch | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 97 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 98 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 99 | Čerpadlo chladiacej kvapaliny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Prístrojová doska

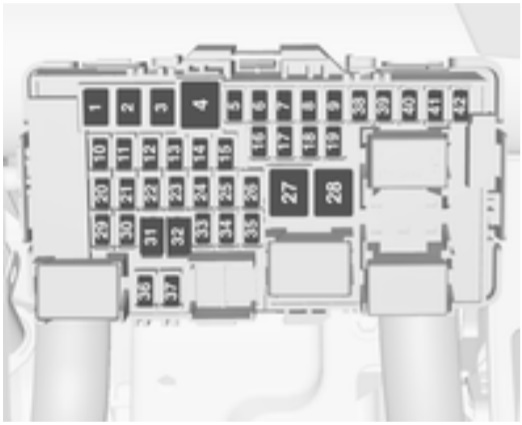

Priradenie poistiek v prístrojovej doske (2018, 2019)
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Ľavé elektrické okno | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Pravé elektrické okno | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Modul riadenia karosérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Ventilátor klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Modul riadenia karosérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Systém pripravený na pripojenie prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Zadné sedadlá sklopné elektricky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Modul riadenia karosérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Modul riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Displej na čelnom skle | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Redukcia NOx/ohrev rúr | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Redukcia NOx/senzor sadzí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Modul roztoku močoviny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Vyhrievaný volant | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Modul riadenia prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Zosilňovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Alarm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Modul riadenia karosérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 2018:
Modul roztoku močoviny; 2019: Modul AdBlue. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Modul riadenia karosérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 21 | Modul riadenia karosérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Modul riadenia karosérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Zámok elektrického riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Airbag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Diagnostický konektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Pri batožinovom priestore | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Ventil EBCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Systém na pripojenie policajných zariadení | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Ovládanie na volante | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Spínač zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Ovládanie klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Modul centrálneho dverového zámku | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Konektor AUX/USB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Bezdrôtová nabíjačka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Zadný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Onstar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Displej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Asistent parkovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Horná konzola | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Rádio;
Informačný a zábavný systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Opel Insignia B – schéma poistky
Rok výroby: 2020, 2021
Poloha poistky
Compartiment motor

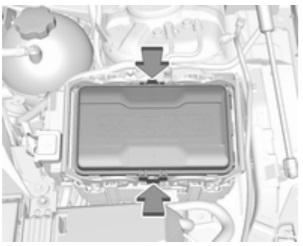

Poistková skrinka sa nachádza v prednej ľavej časti motorového priestoru.
Panel prístrojov
V vozidlách s volantom naľavo sa poistková skrinka nachádza za krytom v kabíne.
Odstrániť kryt.
V vozidlách s volantom napravo sa nachádza za krytom v odkladacej schránke.
Otvorenie odkladacej schránky a odstránenie krytu.
Schéma poistiek
Compartiment motor
Priradenie poistiek v motorovom priestore
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | – |
| 2 | – |
| 3 | ABS |
| 4 | – |
| 5 | 2020: Nepoužíva sa; 2021: Poistková skrinka v batožinovom priestore |
| 6 | Hatchback |
| 7 | Svetlomet zadný hmlový; Svetlomety predné hmlové. |
| 8 | Modul pamäte |
| 9 | Vyhrievané čelné sklo |
| 10 | Bedrová opierka sedadla |
| 11 | Baterka DC/DC |
| 12 | Vyhrievané zadné sklo |
| 13 | Vyhrievané zrkadlo |
| 14 | – |
| 15 | 2020: Nepoužíva sa: 2021: Svetlomety LED. |
| 16 | Predný stierač |
| 17 | Elektricky nastaviteľné sedadlo, strana pasažiera |
| 18 | Slnečná clona |
| 19 | Elektricky nastaviteľné sedadlo, strana vodiča |
| 20 | – |
| 21 | Otvoriteľná strecha |
| 22 | 2020: Zadný stierač; Airbag. 2021: Zadný stierač. |
| 23 | 2020: Systém adaptívneho osvetlenia 2021: Zadné sedadlo, elektricky sklopné |
| 24 | – |
| 25 | – |
| 26 | Modul riadenia prevodovky |
| 27 | Zapaľovanie; Prístrojová doska. |
| 28 | – |
| 29 | Zadná kamera; Vetracia mriežka. |
| 30 | Kontrolka motora a prívesu |
| 31 | – |
| 32 | 2020: Kamera; 2021: Nepoužíva sa. |
| 33 | Vyhrievanie sedadla, predné |
| 34 | Vyhrievanie sedadla, zadné |
| 35 | Podvozok; Pohon všetkých kolies. |
| 36 | Systém napájania |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Blokovanie riadenia |
| 41 | – |
| 42 | – |
| 43 | Vyhrievaný volant |
| 44 | Nastavenie svetlometov |
| 45 | – |
| 46 | Modul riadenia motora |
| 47 | – |
| 48 | Prevodník DC/DC; Vetracia mriežka; E-Boost. |
| 49 | Modul riadenia zadných dverí |
| Číslo | Popis |
|---|---|
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Motorino di avviamento |
| 57 | 2020: Nepoužíva sa: 2021: Poistková skrinka v batožinovom priestore. |
| 58 | – |
| 59 | 2020: Svetlomet ľavý (LED) 2021: Siréna upozornenia. |
| 60 | Ventola di raffreddamento |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Riscaldamento, ventilazione e klimatizzazione |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | 2020: Svetlomet pravý diaľkový (halogén); Svetlomet pravý hlavný (LED). 2021: Nepoužíva sa: |
| 70 | 2020: Svetlomet ľavý diaľkový (halogénový) 2021: Nepoužíva sa. |
| 71 | – |
| 72 | Motorino di avviamento |
| 73 | – |
| 74 | 2020: Modul riadenia prevodovky; 2021: Chladenie modulu riadenia prevodovky / motora |
| 75 | Modul riadenia motora |
| 76 | Systém znižovania emisií znečisťujúcich látok |
| 77 | – |
| 78 | Klaksón |
| 79 | Systém stierača |
| 80 | – |
| 81 | Modul riadenia motora |
| 82 | – |
| 83 | Bobina zapaľovania |
| 84 | Bobina zapaľovania |
| 85 | 2020: Systém trakcie; 2021: Oblasť inej poistky |
| 86 | – |
| 87 | Riscaldamento del carburante nei motori diesel |
| 88 | Apertura del sistema di aspirazione dell’aria |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | 2020: Čerpadlo vyhrievaného kvapaliny; 2021: Nepoužíva sa. |
| 93 | Systém elektronického kľúča |
| 94 | – |
| 95 | Čerpadlo chladiacej kvapaliny |
| 96 | Riscaldamento del carburante nei motori diesel |
| 97 | – |
| 98 | – |
| 99 | 2020: Čerpadlo chladiacej kvapaliny 2021: Nepoužíva sa. |
Panel prístrojov
2020
2021
Priradenie poistiek v prístrojovej doske
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Elektrické ľavé okno |
| 2 | Elektrické pravé okno |
| 3 | Modul riadenia karosérie |
| 4 | Ventilátor klimatizácie |
| 5 | Modul riadenia karosérie |
| 6 | Inštalácia pripravená na pripojenie prívesu |
| 7 | 2020: Elektricky sklopné zadné sedadlá; 2021: Ľavý LED svetlomet. |
| 8 | Modul riadenia karosérie |
| 9 | Modul riadenia motora |
| 10 | Displej na čelnom skle |
| 11 | Redukcia NOx/ohrev potrubia |
| 12 | Redukcia NOx/senzor sadzí |
| 13 | Modul AdBlue |
| 14 | Vyhrievaný volant |
| 15 | Modul riadenia prevodovky |
| 16 | Zosilňovač |
| 17 | 2020: Alarm; 2021: Pravý LED svetlomet. |
| 18 | Modul riadenia karosérie |
| 19 | Modul AdBlue. |
| 20 | Modul riadenia karosérie |
| 21 | Modul riadenia karosérie |
| Číslo | Popis |
|---|---|
| 22 | Modul riadenia karosérie |
| 23 | Blokovanie elektrického riadenia |
| 24 | Airbag |
| 25 | Diagnostický konektor |
| 26 | Pri bode napájania v batožinovom priestore |
| 27 | 2020: Ventil EBCM; 2021: Systém ABS. |
| 28 | 2020: Ovládacie prvky na volante; 2021: Systém pripravený na montáž doplnkov pre vozidlá polície alebo taxi. |
| 29 | 2020: Nepoužíva sa: 2021: Čerpadlo paliva. |
| 30 | 2020: Nepoužíva sa: 2021: Čerpadlo paliva. |
| 31 | Ovládanie na volante |
| 32 | Spínač zapaľovania |
| 33 | Vykurovanie, ventilácia a klimatizácia |
| 34 | Modul centrálnej dverí |
| 35 | Konektor AUX/USB |
| 36 | Bezdrôtová nabíjačka |
| 37 | Zadný stierač |
| 38 | Upozornenie na pripojenie, Onstar |
| 39 | Displej |
| 40 | Asistent parkovania |
| 41 | Horná konzola |
| 42 | Rádio; Informačný a zábavný systém. |
| 43 | 2021: Systémy pre vozidlá polície |
| 44 | 2021: Bodu napájania. |
Batožinový priestor
Poistková skrinka v batožinovom priestore je prítomná vo vozidlách z roku 2021. Poistková skrinka sa nachádza za panelom na ľavej strane motorového priestoru.
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | – |
| 2 | – |
| 3 | Modul pripojenia prívesu |
| 4 | – |
| 5 | Senzor diaľkového otvorenia elektrického zadného veka |
| 6 | – |
| 7 | – |
| 8 | Elektrické zadné veko |
| 9 | – |
| 10 | – |
| Číslo | Popis |
|---|---|
| 11 | Konektor prívesu |
| 12 | Ovládanie vyhrievania sedadla, predné ľavé |
| 13 | Ovládanie vyhrievania sedadla, predné pravé |
| 14 | – |
| 15 | Ovládanie vyhrievania sedadiel, zadné 1 |
| 16 | Ovládanie vyhrievania sedadiel, zadné 2 |
| 17 | – |
| 18 | Konektor prívesu |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | Elektrické zadné dvere |
Opel Insignia B – schéma poistky
Rok výroby: 2022.
Poloha poistkovej skrinky
Motorový priestor
Poistková skrinka sa nachádza v prednej ľavej časti motorového priestoru.
Prístrojová doska
V vozidlách s volantom naľavo, poistková skrinka sa nachádza za krytom prístrojovej dosky.
Odstrániť kryt.
V vozidlách s volantom napravo, sa nachádza za krytom v odkladacej schránke.
Otvorenie odkladacej schránky a odstránenie krytu.
Schéma poistiek
Motorový priestor
Priradenie poistiek v motorovom priestore
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | – |
| 2 | – |
| 3 | ABS |
| 4 | – |
| 5 | Poistková skrinka v batožinovom priestore |
| 6 | Zadný kryt |
| 7 | Zadný hmlový svetlomet; Predné hmlové svetlá. |
| 8 | Modul pamäte |
| 9 | Vyhrievané čelné sklo |
| 10 | Bedrová opierka sedadla |
| 11 | Baterka DC/DC |
| 12 | Vyhrievané zadné sklo |
| 13 | Vyhrievané zrkadlo |
| 14 | – |
| 15 | LED svetlá. |
| 16 | Predný stierač |
| 17 | Elektricky nastaviteľné sedadlo, strana cestujúceho |
| 18 | Slnečná clona |
| 19 | Elektricky nastaviteľné sedadlo, strana vodiča |
| 20 | – |
| 21 | Otvoriteľná strecha |
| 22 | Zadný stierač; |
| 23 | Elektricky sklopné zadné sedadlo |
| 24 | – |
| 25 | – |
| 26 | Modul riadenia prevodovky |
| 27 | Zapnutie; Prístrojová doska. |
| 28 | – |
| 29 | Zadná kamera; Vetracia mriežka. |
| 30 | Kontrolka motora a prívesu |
| 31 | – |
| 32 | – |
| 33 | Vyhrievanie sedadla, predné |
| 34 | Vyhrievanie sedadla, zadné |
| 35 | Podvozok; Pohon všetkých kolies. |
| 36 | Palivový systém |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Uzamknutie riadenia |
| 41 | – |
| 42 | – |
| 43 | Vyhrievaný volant |
| 44 | Nastavenie svetlometov |
| 45 | – |
| 46 | Modul riadenia motora |
| 47 | – |
| 48 | Prevodník DC/DC |
| 49 | Modul riadenia zadných dverí |
| Číslo | Popis |
|---|---|
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Motorček štartovania |
| 57 | Poistková skrinka v batožinovom priestore. |
| 58 | – |
| 59 | Siréna upozornenia |
| 60 | Ventilátor chladenia |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Vykurovanie, ventilácia a klimatizácia |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | – |
| 70 | – |
| 71 | – |
| 72 | Motorček štartovania |
| 73 | – |
| 74 | Chladenie modulu riadenia prevodovky / motora |
| 75 | Modul riadenia motora |
| 76 | Systém znižovania emisií výfukových plynov |
| 77 | – |
| 78 | Klakson |
| 79 | Systém stieračov |
| 80 | – |
| 81 | Modul riadenia motora |
| 82 | – |
| 83 | Štartovacia cievka |
| 84 | Štartovacia cievka |
| 85 | Oblasť inej poistky |
| 86 | – |
| 87 | Vykurovanie paliva v dieselových motoroch |
| 88 | Otvorenie systému nasávania vzduchu |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | – |
| 93 | Systém elektronického kľúča |
| 94 | – |
| 95 | Čerpadlo chladiacej kvapaliny |
| 96 | Vykurovanie paliva v dieselových motoroch |
| 97 | – |
| 98 | – |
| 99 | – |
Panel prístrojov
Priradenie poistiek v prístrojovej doske
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Ľavé elektrické okno |
| 2 | Pravé elektrické okno |
| 3 | Modul riadenia karosérie |
| 4 | Ventilátor klimatizácie |
| 5 | Modul riadenia karosérie |
| 6 | Systém pripravený na pripojenie prívesu |
| 7 | Ľavý LED svetlomet. |
| 8 | Modul riadenia karosérie |
| 9 | Modul riadenia motora |
| 10 | Displej na čelnom skle |
| 11 | Redukcia NOx/ohrev potrubia |
| 12 | Redukcia NOx/senzor sadzí |
| 13 | Modul AdBlue |
| 14 | Vyhrievaný volant |
| 15 | Modul riadenia prevodovky |
| 16 | Zosilňovač |
| 17 | Pravý LED svetlomet. |
| 18 | Modul riadenia karosérie |
| 19 | Modul AdBlue. |
| 20 | Modul riadenia karosérie |
| 21 | Modul riadenia karosérie |
| Číslo | Popis |
|---|---|
| 22 | Modul riadenia karosérie |
| 23 | Elektrický blok riadenia |
| 24 | Airbag |
| 25 | Diagnostický konektor |
| 26 | Zásuvka napájania v batožinovom priestore |
| 27 | Systém ABS. |
| 28 | Inštalácia pripravená na montáž príslušenstva pre vozidlá polície alebo taxi. |
| 29 | Čerpadlo paliva. |
| 30 | Čerpadlo paliva. |
| 31 | Ovládanie na volante |
| 32 | Spínač zapaľovania |
| 33 | Vykurovanie, ventilácia a klimatizácia |
| 34 | Modul centrálneho zamykania |
| 35 | Konektor AUX/USB |
| 36 | Bezdrôtový nabíjač |
| 37 | Zadný stierač |
| 38 | Pripojenie na núdzové volanie, Onstar |
| 39 | Displej |
| 40 | Asistent parkovania |
| 41 | Horná konzola |
| 42 | Rádio; Informačný a zábavný systém. |
| 43 | Systémy pre vozidlá polície |
| 44 | Zásuvka napájania. |
Batožinový priestor
Poistková skrinka sa nachádza za krytom na ľavej strane priestoru pre cestujúcich.
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | – |
| 2 | – |
| 3 | Modul pripojenia prívesu |
| 4 | – |
| 5 | Senzor diaľkového otvorenia elektrického zadného veka |
| 6 | – |
| 7 | – |
| 8 | Elektrické zadné veko |
| 9 | – |
| 10 | – |
| Číslo | Popis |
|---|---|
| 11 | Štuple prívesu |
| 12 | Ovládanie vykurovania sedadla, predné ľavé |
| 13 | Ovládanie vykurovania sedadla, predné pravé |
| 14 | – |
| 15 | Ovládanie vykurovania sedadiel, zadné 1 |
| 16 | Ovládanie vykurovania sedadiel, zadné 2 |
| 17 | – |
| 18 | Štuple prívesu |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | Elektrické zadné dvere |
O Opel Insignia B (2018-2022)
Opel Insignia B, vyrábaný v rokoch 2018 až 2022, je elegantný a moderný automobil strednej triedy, ktorý ponúka širokú škálu technologických inovácií a komfortných prvkov. Tento model je známy svojimi plynulými jazdnými vlastnosťami a sofistikovaným dizajnom. V ponuke sú rôzne motorizácie, vrátane benzínových a naftových motorov, ktoré poskytujú výkony od 140 do 260 koní. Insignia B je vybavená pokročilými bezpečnostnými systémami, ako sú adaptívny tempomat, asistent udržiavania v jazdnom pruhu a systém rozpoznávania dopravných značiek, čo z nej robí ideálnu voľbu pre tých, ktorí hľadajú spoľahlivý a bezpečný automobil.
Schéma poistkovej skrinky Opel Insignia B
Táto stránka zobrazuje schému poistkovej skrinky pre Opel Insignia B, ktorá je kľúčová pre identifikáciu a údržbu elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza v motorovom priestore a v interiéri vozidla, často v oblasti palubnej dosky alebo v blízkosti batožinového priestoru. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je nevyhnutná pre správne fungovanie vozidla a jej správna údržba zabezpečuje dlhú životnosť a spoľahlivosť vášho Opel Insignia B.
