Schéma poistiek a relé – Opel Sintra

Týka sa vozidiel vyrobených v rokoch:

1996, 1997, 1998 a 1999.

Známý také jako Chevrolet Venture, Pontiac Montana.

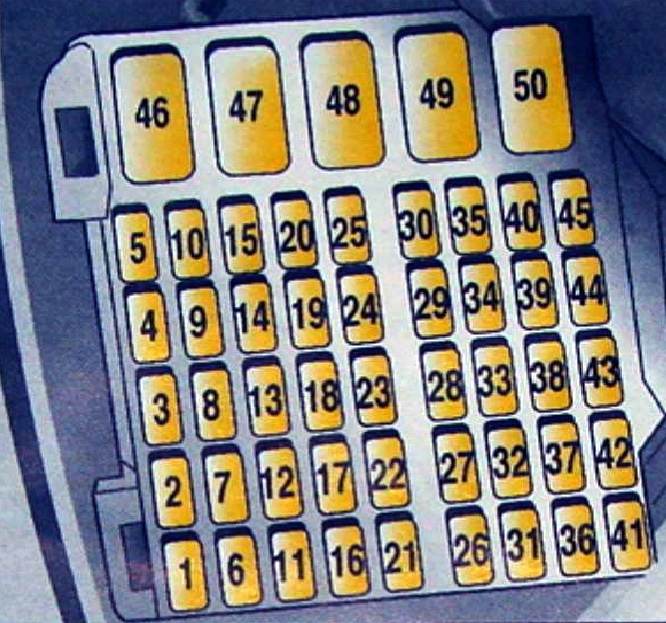

Kabína

Nachádza sa na konci palubnej dosky.

Popis

1	10A – kontrola
2	Smerovky 20A, brzdové svetlá
3	Airbag 15A, napínače bezpečnostných pásov
4	Zapaľovač cigariet 10A , vnútorný ventilátor, displej
5	Informačný displej 10A
6	Prostriedok na čistenie skiel 25A
7	Vyhrievanie zadného okna 10A, klimatizácia, svetlo na jazdu
8	Otváranie dverí 20A
9	Vyhrievanie predných sedadiel 10A
10	Stierač 25A
11	Riadiaca jednotka 20A
12	Centrálne zamykanie 10A, ovládanie bočných zrkadiel
13	Riadiaca jednotka 10A
14	Externé osvetlenie 15A
15	rezerva
16	15A centrálne zamykanie, rádio, displej, klimatizácia
17	Smerovka 15A
18	rezerva
19	Imobilizér 10A
20	10A ABS
21	Zadný hmlový svetlomet 10A
22	Vyhrievanie zadného okna 25A
23	Regulátor výšky jazdy 20A (blok 30)
24	10A ľavý reflektor s tlmeným svetlom
25	10A pravý reflektor s tlmeným svetlom

26	Zapaľovač 30A, zásuvky
27	Smerovky 15A, parkovacie svetlá, ľavá strana
28	Ovládanie viečka palivovej nádrže 20A
29	10A ľavá strana
30	10A pravá strana
31	Riadiaca jednotka 7,5 A
32	Rádiový prijímač 7,5A
33	Displej 10A
34	Zapaľovač cigariet 15A
35	rezerva
36	rezerva
37	rezerva
38	20A ABS
39	Ohrievač 10A vonkajších zrkadiel
40	rezerva
41	rezerva
42	rezerva
43	10A ABS
44	Imobilizér 10A
45	rezerva
46	Elektrické okná 30A
47	rezerva
48	Ovládanie 30A pre nastaviteľné predné sedadlá, vyhrievané predné sedadlá
49	Ventilátor chladiča 30A, klimatizácia
50	Externé osvetlenie 20A



Motor

Nachádza sa blízko batérie

Popis

1	Ventilátor chladiča 30A
2	Čerpadlo vzduchu 50A
3	Hlavná poistka 60A
4	Hlavná poistka 60A
5	Hlavná poistka 60A
6	Ventilátor chladiča 30A
7	Hlavná poistka 60A
8	60A štartovanie
9 – 19	Relé
20	poistka rezervy
21	poistka rezervy
22	poistka rezervy
23	poistka rezervy
24	poistka rezervy
25	10A hmlové svetlá
26	Automatická prevodovka 10A

27	rezerva
28	10A snímač polohy vačkového hriadeľa
29	Klaksón 15A, alarm proti krádeži
30	Impianto zapalovania 10A, riadiaca jednotka motora
31	15A svetlá cúvania
32	10A pravý diaľkový svetlomet
33	10A ľavý diaľkový svetlomet
34	Ventilátor chladiča 10A
35	Čerpadlo paliva 10A
36	Umývač svetlometov 20A
37	Umývač svetlometov 10A
38	Impianto vstrekovania 10A, systém recirkulácie výfukových plynov
39	Riadiaca jednotka motora 15A;
40	Impianto vstrekovania 10A
41	Automatická prevodovka 10A, ventilátor chladiča
42	Čerpadlo paliva 15A, lambda sonda
43	rezerva

O Opel Sintra (1996-1999)

Opel Sintra je veľkopriestorové vozidlo vyrábané v rokoch 1996 až 1999. Tento model bol navrhnutý ako rodinné auto s dostatkom priestoru pre pasažierov aj batožinu. Sintra ponúkala rôzne možnosti motorizácie, vrátane benzínových a naftových motorov, ktoré poskytovali dostatočný výkon pre pohodlnú jazdu. Vďaka svojej priestrannosti a praktickosti sa stala obľúbenou voľbou pre rodiny, ktoré potrebovali spoľahlivé a komfortné vozidlo na dlhšie cesty. Jej dizajn bol typický pre 90. roky, s dôrazom na funkčnosť a účelnosť.

Schéma poistkovej skrinky Opel Sintra

Táto stránka zobrazuje schému poistkovej skrinky pre Opel Sintra, ktorá je nevyhnutná pre správnu údržbu elektrického systému vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza pod palubnou doskou na strane vodiča alebo v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkcii.
