Opel Zafira A (1999-2005) – poistková skrinka

Opel Zafira A – schéma poistkovej skrinky

Rok výroby: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Poistka zapaľovača cigariet (zásuvka napájania) v Opel Zafira A je poistka 36 v poistkovej skrinke v priestore pre cestujúcich.

Priestor pre cestujúcich

Poistková skrinka sa nachádza pod prístrojovou doskou za odkladacou schránkou. Aby ste sa k nej dostali, je potrebné mierne stlačiť bočné steny, úplne sklopiť odkladaciu schránku a odpojiť ju. Potom, pomocou mince, otočte upevňovacími skrutkami o 90 ° a odstráňte podporu odkladacej schránky.

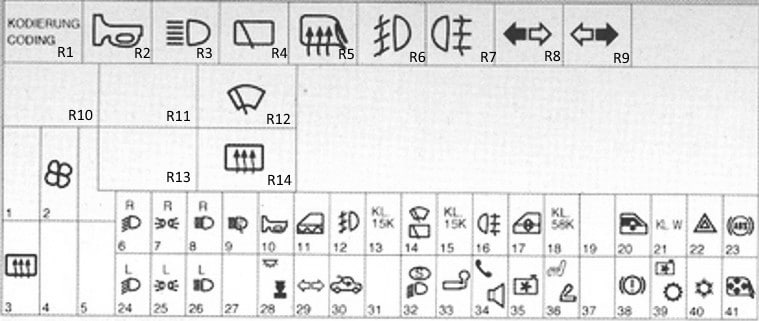

Typ 1

Poistky Opel Zafira A

Č.	Popis
R1	–
R2	Relé klaksónu
R3	Relé predných svetlometov
R4	Relé zadného stierača
R5	Relé vyhrievaného zrkadla
R6	Relé hmlových svetiel
R7	Relé zadného hmlového svetla
R8	Relé smeroviek – pravá
R9	Relé smeroviek – ľavá
R10	Vysielač audio signálu telefónu
R11	–
R12	Relé motora stierača čelného skla
R13	–
R14	Relé vyhrievaného zadného okna
R15	Multifunkčná riadiaca jednotka
1	–
2	30A) Vyhrievač/vyhrievač sedadla klimatizácie
3	Vykurovanie; Klimatizácia.
5	–
6	10A Pravé svetlo – predné svetlomety, nastavenie osvetlenia svetlometov
7	10A Predné/zadné rozmery (vpravo), osvetlenie evidenčného čísla
8	10A Pravé svetlo – diaľkové svetlo
9	30A Čerpadlo ostrekovača svetlometov
10	15A Cikajúci zvuk
11	20A Centrálne zamykanie
12	15A Hmlové svetlá
13	Multifunkčný displej 7,5 A

14	30A Motore stierača čelného skla
15	7,5A Elektrické okná; Otvoriteľná strecha; Elektrické spätné zrkadlá.
16	10A Zadné hmlové svetlo
17	30A Elektrické okná
18	7,5A Ovládanie osvetlenia svetlometov
19	–
20	30A Elektrické okná
21	7,5A Zámková klapka kľúča v zapalovaní (automatická prevodovka); Antivírusový systém; Audio systém.
22	15A Smerovky; Havarijné svetlá; Multifunkčný displej; Palubný počítač; Smerovky.
23	10A Systém proti zablokovaniu (ABS); Posilňovač riadenia.
24	10A Ľavý reflektor – stretávacie svetlá, nastavenie osvetlenia svetlometov
25	10A Predné/zadné svetlo (ľavé), svetlo evidenčného čísla
26	10A Ľavý reflektor – diaľkové svetlo
27	–
28	20A Vnútorné svetlo
29	10A Smerovka; Varovné svetlo; Vnútorné svetlo.
30	30A Zadný hatchback
31	–
32	10A Systém denného svietenia; Antivírusový systém.
33	20A Elektrická zásuvka prívesu – svorkovnica 30
34	20A Audio systém; Multifunkčný displej.
35	10A Riadiaca jednotka automatickej prevodovky; Riadiaca jednotka motora ventilátora chladenia; Systém klimatizácie.
36	20A Vyhrievanie sedadla; Poistka zapaľovača cigariet.
37	–
38	10A Brzdové svetlá; Riadiaci systém automatickej prevodovky; Multifunkčný displej; Tempomat.
39	7,5A Riadiaca jednotka automatickej prevodovky; Riadiaca jednotka motora ventilátora chladenia; Systém klimatizácie.
40	7,5A Riadiaca jednotka motora ventilátora chladenia; Klimatizácia.
41	10A Vyhrievané spätné zrkadlá



Typ 2



Poistky Opel Zafira A

R1	–
R2	Relé klaksóna
R3	Relé predných svetlometov
R4	Relé zadného stierača
R5	Relé vyhrievaného zrkadla
R6	Relé hmlových svetiel
R7	Relé zadného hmlového svetla
R8	Relé – spínač smeroviek
R9	Aktivuje relé spínača signálu
R10	Vysielač zvukového signálu telefónu
R11	Prevodník signálu snímača rýchlosti kolesa
R12	Relé motora stierača čelného skla
R13	Relé vnútorného osvetlenia
R14	Relé vyhrievaného zadného okna
R15	Multifunkčná riadiaca jednotka
1	–
2	(30A) Vyhrievanie/klimatizácia vyhrievania sedadla
3	(40A) Vyhrievané zadné okno
4	–
5	–
6	(10A) Pravý reflektor – predné svetlomety, nastavenie osvetlenia svetlometov
7	(10A) Bočné/zadné svetlá vpravo; Osvetlenie evidenčnej tabulky.
8	(10A) Pravý reflektor – diaľkové svetlo
9	(30A) Čerpadlo ostrekovača svetlometov
10	(15A) Klaksón
11	(20A) Centrálne zamykanie
12	(15A) Hmlové svetlá
13	(5A) Multifunkčný displej
14	(30A) Motor stierača čelného skla; Otvoriteľná strecha (kabriolet).
15	(5A) Elektrické okná; Otvoriteľná strecha; Elektrické spätné zrkadlá; Vnútorné osvetlenie; Proti krádežový systém.
16	(10A) Zadné hmlové svetlo
17	(30A) Elektrické okná

18	(5A) Nastavenie svetlometov; Osvetlenie evidenčného čísla.
19	(10A) Audio systém; Telefón; Multifunkčný displej.
20	(30A) Elektrické okná
21	(5A) E/m zámok kľúča v zapalovaní (automatická prevodovka); Antivírusový systém; Audio systém; Telefón.
22	(15A) Smerovky; Havarijné svetlá; Multifunkčný displej; Palubný počítač; Ukazovatele.
23	(10A) Systém proti zablokovaniu (ABS); Posilňovač riadenia.
24	(10A) Ľavý reflektor – diaľkové svetlá, nastavenie osvetlenia svetlometov
25	(10A) Bočné/zadné svetlo vľavo; Osvetlenie evidenčného čísla.
26	(10A) Ľavý reflektor – diaľkové svetlo
27	(2A) Ovládanie skladacej strechy
28	(5A) Interné osvetlenie
29	(10A) Smerovka; Varovné svetlo; Interné svetlo; Systém riadenia automatickej prevodovky.
30	(30A) Otváracia strecha
31	(20A) Systém striekania a stierania zadného okna
32	(10A) Systém denného osvetlenia; Osvetlenie pre varovanie; Antivírusový systém; Modul riadenia imobilizéra.
33	(20A) Elektrická zásuvka prívesu – svorka 30
34	(20A) Audio systém; Multifunkčný displej; Telefón.
35	(10A) Modul riadenia automatickej prevodovky; Modul riadenia motora ventilátora chladenia; Systém klimatizácie.
36	(15A) Vyhrievanie sedadla; Poistka zapaľovača cigariet.
37	(20A) Vyhrievané sedadlá
38	(10A) Brzdové svetlá; Automatické riadenie prevodovky; Multifunkčný displej; Tempomat.
39	(5A) Modul riadenia automatickej prevodovky; Modul riadenia motora ventilátora chladenia; Systém klimatizácie.
40	(5A) Modul riadenia motora ventilátora chladenia; Systém klimatizácie.
41	(10A) Vyhrievané spätné zrkadlá
42	(5A) Senzor obsadenosti sedadla; Interná lampa.
43	(20A) Xenónový reflektor – pravý 2002 ^
44	(20A) Xenónový reflektor – ľavý 2002 ^
45	(5A) Vyhrievané sedadlá 2002 ^
46	(15A) Riadenie motora 2002 ^
47	(20A) Prídavný ohrievač – Diesel
48	(5A) Ovládanie skladacej strechy
49	–
50	(40A) Relé motora ventilátora chladenia – 2,0 Diesel / 1,7 Diesel s A / C



Motorový priestor

Pod kapotou sú 2 oddelené poistkové skrinky: jedna s poistkami a jedna s relé.

Aktuálna schéma je vytlačená na ochrannom kryte.

Poistková skrinka

Diagram

Ef1	60A Štartovanie
Ef2	Poistková skrinka/relé 60A — súprava smeroviek, svetlometov, denných svetiel, systému proti krádeži, riadiacej jednotky imobilizéra, správy motora
Ef3	Obvody napájania 60A väčšiny elektrických zariadení
Ef4	20A Elektrické motory ventilátora chladenia (X12XE – bez klimatizácie)
Ef5	60A ABS
Ef6	30A Správa motora
Ef7	80A čerpadlo posilňovača riadenia
Ef8	40А Elektrické motory ventilátora chladenia (benzín – okrem Х20ХЕ s klimatizáciou)

Poistková skrinka

Typ 1

1	–
2	Relé motora ventilátora chladenia (okrem Z12XE)
3	Relé čerpadla paliva (okrem Z20LET / Z22SE)
4	Relé čerpadla paliva (Z22SE / Z20LET)
5	Relé motora čerpadla chladiacej kvapaliny (Z20LET)
6	Relé motora ventilátora chladenia
7	Relé oneskorenia stieračov svetlometov
8	–

Typ 2

1	–
2	Relé motora ventilátora chladenia (X16SZR, X18XE1, X20XEV)
3	Relé motora ventilátora chladenia (X14XE, X16XEL)
4	Relé palivovej pumpy
5	–
6	Relé motora ventilátora chladenia
7	Relé oneskorenia stieračov svetlometov
8	–

O Opel Zafira A (1999-2005)

Opel Zafira A, vyrábaný v rokoch 1999 až 2005, je kompaktný rodinný MPV, ktorý sa stal populárnym vďaka svojej priestrannosti a flexibilite. Tento model je známy svojím inovatívnym systémom Flex7, ktorý umožňuje jednoduchú úpravu sedadiel a poskytuje dostatok priestoru pre cestujúcich aj batožinu. Zafira A bola dostupná s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré ponúkali rôzne výkony a spotrebu paliva. Medzi najčastejšie motory patrili 1.6, 1.8 a 2.2 benzínové agregáty, ako aj 2.0 a 2.2 dieselové verzie. Tento model sa stal obľúbeným nielen medzi rodinami, ale aj medzi vodičmi, ktorí hľadali praktické a spoľahlivé vozidlo.

Schéma poistkovej skrinky Opel Zafira A

Táto stránka zobrazuje schému poistkovej skrinky pre Opel Zafira A, ktorá je kľúčová pre identifikáciu a riešenie problémov s elektrickým systémom vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod palubnou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Na schéme sú zobrazené jednotlivé poistky s ich číslami, hodnotami ampérov a komponentmi, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou hodnotou ampérov, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je nevyhnutná pre správne fungovanie vozidla a zabezpečuje ochranu pred elektrickými skratmi a preťažením.
