Audi TT FV/8S (2015-2020) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Audi TT FV/8S (2015–2020), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Audi TT FV/8S (2015-2020) – schéma poistkovej skrinky
Rok výroby: 2015, 2016, 2017, 2018, 2019, 2020.
Poloha poistkovej skrinky

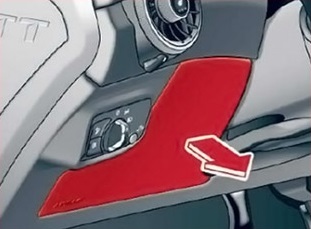

Kabína
Panel poistiek sa nachádza za krytom naľavo od volantu.

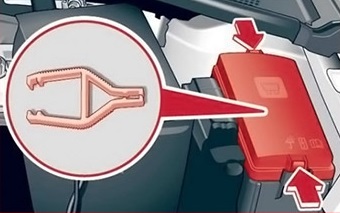

Motor
Schémy poistkovej skrinky

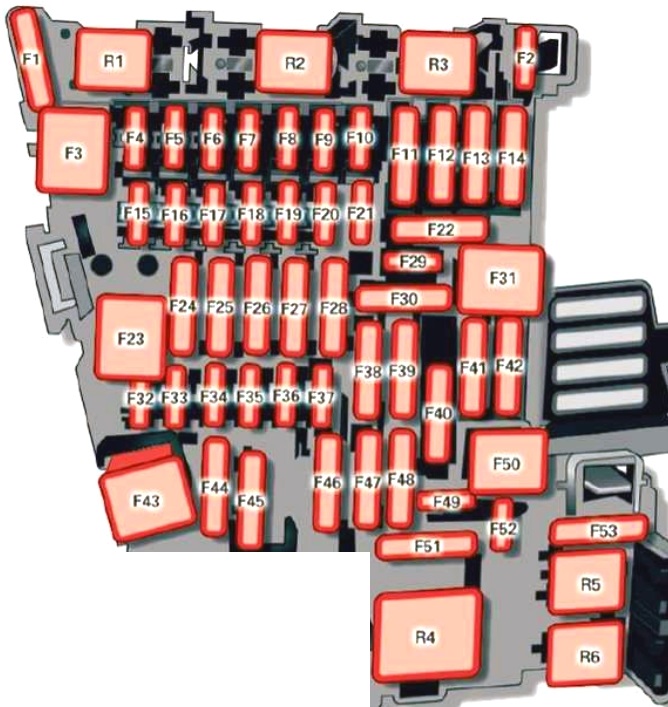

Poistková skrinka v kabíne
Priradenie poistiek na prístrojovej doske
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 2016-2018:
Modul riadenia výkonu (Roadster); 2019: Nepoužíva sa. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 2016-2018:
Modul riadenia výkonu (Roadster); 2019: Nepoužíva sa. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 2016-2018:
Modul riadenia ESC; 2019: Nepoužíva sa. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Centrálny procesor (MIB-2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Brána (diagnostika) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 2016-2017:
Systém varovania proti krádeži; 2018-2019: Radiaca páka (automatická prevodovka). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 2016-2017:
Klimatizácia; Radiaca páka (automatická prevodovka); Stacionárne vykurovanie; Relé vykurovania zadného okna; 2018-2019: Ovládanie klimatizačného systému; Odmlžovač zadného okna; Monitorovanie tlaku v pneumatikách. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 2016-2017:
Diagnostika; Spínač elektrickej parkovacej brzdy; Spínač svetla; Senzor dažďa a svetla; Vnútorné osvetlenie; 2018-2019: Spínač elektromechanickej parkovacej brzdy; Spínač svetla; Senzor dažďa a svetla; Vnútorné osvetlenie; Diagnostický konektor; Elektronika strechy. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Modul spínača stĺpca riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 2016-2018:
Displej; 2019: Poloha vozidiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 2016-2018:
Haldex spojka; 2019: Spojka pohonu všetkých kolies; Modul riadenia elektrického systému vozidla na ľavej strane |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Oblasť MMI (komponenty Infotainment) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 2016-2018:
Modul adaptívneho riadenia ventilov; 2019: Nepoužíva sa. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Ventilátor klimatizačného systému | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Elektronická blokácia stĺpca riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | Komponenty MMI;
Mikrofón bezpečnostného pásu (Roadster). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Zadná kamera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | Modul riadenia systému pohodlného kľúča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | Nastavenie výkonu bedrového podporného systému | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Vykurovanie hornej kabíny (krk) na strane predného spolujazdca (Roadster) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 2016-2017:
Osvetlenie vonkajšieho pravého; Palubný počítač (vpravo); 2018-2019: Nepoužíva sa. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 2016-2017:
Nepoužíva sa; 2018-2019: Modul riadenia elektrického systému vozidla na pravej strane. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F25 | Bočné dvere/dvere na strane vodiča (napríklad elektrické okná) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | Vyhrievanie sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 2016-2017:
Nepoužívané; 2018: Modul riadenia elektrického systému vozidla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | Port AMI High media | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 2016-2017:
Palubný počítač; 2018: Modul riadenia elektrického systému vozidla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 2016-2017:
Palubný počítač na ľavej strane; 2018: Modul riadenia elektrického systému vozidla na ľavej strane; 2019: Nepoužívané |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | Systémy asistencie vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | Airbag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 2016-2018:
Relé zásuvky; Interný zvuk; Spínač cúvacej svetla; Senzor teploty; Senzor hladiny oleja; 2019: Zásuvka, interný zvuk; Spínač zadného svetla; Senzor teploty; Senzor hladiny oleja; Vyhrievanie krku; Mechanizmus otvárania dverí garáže. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 2016-2018:
Diagnostika; Systém riadenia prietoku svetlometov; Senzor kvality vzduchu; Automatické zatemnenie zrkadla; 2019: Diagnostika; riadenie prietoku svetlometov; Senzor kvality vzduchu; Automatické zatemnenie zrkadla; Modul spínača centrálneho prístrojového panela. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | Svetlo odbočenia vpravo / LED projektor vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | Svetlo odbočenia vľavo / LED projektor vľavo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | Modul riadenia motora, modul riadenia ESC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | Bočné dvere dverí/pasažier predný (napríklad elektrické okná) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | Zapaľovač, zásuvky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 2016-2018:
Relé SCR a dodávková jednotka; 2019: Diagnostika nádrže na palivo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | Oblasť centrálneho zamykania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 2016-2018:
Palubný počítač; 2019: Nepoužívané. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | 2016-2017:
Nepoužívané; 2018-2019: Modul riadenia spojky pohonu všetkých kolies. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | Elektricky nastaviteľné sedadlo na strane vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | Vyhrievanie hornej kabíny na strane vodiča (Roadster) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | Štartovanie, senzor spojky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | 2016-2017:
Ventily ESC; 2018-2019: Nepoužívané. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | 2016-2018:
Nepoužívané; 2019: Modul riadenia pre kontrolu odpruženia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | Odmlžovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

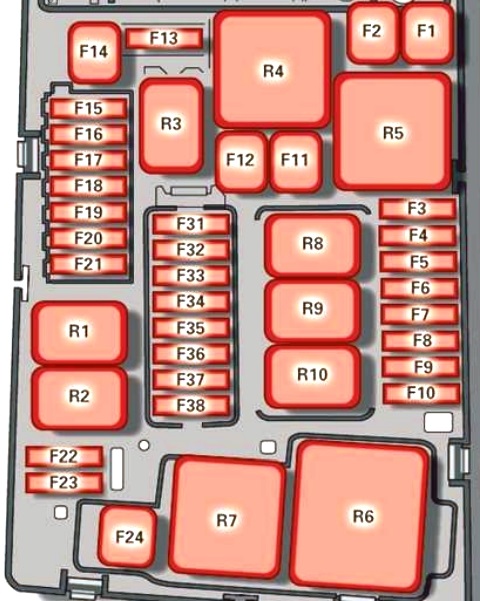

Poistková skrinka v motorovom priestore
Priradenie poistiek v motorovom priestore
| Nr | Popis |
|---|---|
| Nr | Popis |
| F1 | Modul riadenia ESC |
| F2 | Modul riadenia ESC |
| F3 | Modul riadenia motora |
| F4 | Chladenie motora;
Prvky motora; Relé pomocnej cievky ohrievača (1+2); Relé čerpadla sekundárneho vstrekovania vzduchu. |
| F5 | Prvky motora, systém nádrží |
| F6 | Senzor brzdového svetla |
| F7 | Prvky motora |
| F8 | Senzor kyslíka |
| F9 | 2016-2018:
Prvky motora; Výfuková klapka; Modul riadenia času zapaľovania; 2019: Prvky motora; Výfuková klapka. |
| F10 | Vstrekovače paliva;
Modul riadenia paliva. |
| F11 | 2016-2018:
Pomocný ohrievač 2; 2019: Nepoužíva sa. |
| F12 | 2016-2018:
Pomocný ohrievač 3; 2019: Nepoužíva sa. |
| F13 | 2016-2018:
Modul riadenia automatickej prevodovky; 2019: Čerpadlo prevodového oleja. |
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F14 | 2016-2017:
Nez použité; 2018-2019: Zapálenie (5 valcov). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | Cievka zapálenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 2016-2018:
Modul kontroly ESC; Modul kontroly motora; 2019: Tichý. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 2016-2018:
Terminál 30 (referenčné napätie); 2019: Diagnostické rozhranie; Monitorovanie batérie; Antenna pre otváranie garážových dverí |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | Stierače | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 2016-2018:
Klaksón; 2019: Antivandalizmus systém upozornenia |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 2016-2018:
Nez použité; 2019: Modul kontroly automatickej prevodovky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Diagnostika terminálu 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | Pomocné vykurovanie 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 2016-2017:
Nez použité; 2018-2019: Prvky motora (5 valcov). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 2016-2018:
LED svetlomety; 2019: Nez použité. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 2016-2017:
Nez použité; 2018: Čerpadlo prevodového oleja; 2019: Nez použité. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Audi TT FV/8S (2015-2020)
Audi TT FV/8S, vyrábané v rokoch 2015 až 2020, je športové kupé, ktoré kombinuje elegantný dizajn s výkonnými motormi a pokročilou technológiou. Tento model je známy svojou precíznou ovládateľnosťou a dynamickým výkonom. Audi TT FV/8S ponúka rôzne možnosti motorizácie, vrátane benzínových motorov TFSI s rôznymi výkonmi, ktoré poskytujú výbornú akceleráciu a efektívnu spotrebu paliva. Interiér je vybavený modernými technológiami, ako je virtuálny kokpit Audi, ktorý zvyšuje komfort a zážitok z jazdy.
Schéma poistkovej skrinky Audi TT FV/8S
Táto stránka zobrazuje schému poistkovej skrinky pre Audi TT FV/8S, ktorá je nevyhnutná pre správnu údržbu a opravu elektrických systémov vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v oblasti palubnej dosky alebo v kufri. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vášho Audi TT FV/8S.
