Opel/Vauxhall Movano (1997-2010)

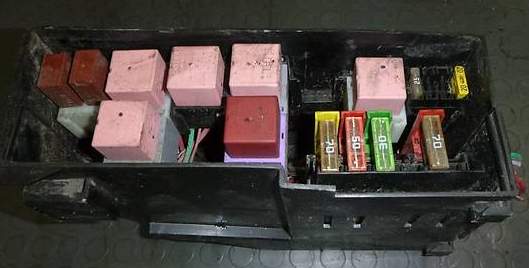

Motorový priestor
Nachádza sa pod kapotou vľavo pri prístrojovej doske.
Typ 1
Typ 2
Typ 3
Schéma
Popis relé
- Relé pneumatického odpruženia R1
- Relé R2 pre fungovanie motora pre motory G9T a G9U v úprave autobusu na 16 miest alebo pre dodatočné vybavenie
- R3 Relé vyhrievaného čelného skla
- R4 Nepoužíva sa
- R5 Nepoužíva sa
- R6 Nepoužíva sa
- R7 Relé ventilátora chladenia 2 v vozidlách s klimatizáciou
- R8 Nepoužíva sa
- R9 Dodatočné vyhrievacie relé 3
- R10a Nepoužíva sa
- R10b Nepoužíva sa
- R11 Dodatočné vyhrievacie relé 2
- Relé ECU motora R12
- R13 Dodatočné vyhrievacie relé 1
- R14 Relé ventilátora chladenia motora 1 v vozidlách s vyhrievaním a klimatizáciou
- Relé kompresora klimatizácie R15a
- R15b Relé vyhrievača na naftu
Účel poistiek
Tabuľka A (777)
- 70A Poistka napájania poistkovej skrinky v priestore pre cestujúcich, spínač vonkajšieho osvetlenia a smeroviek, zapaľovanie
- 30A Poistka ovládacieho panela klimatizácie
- 70A Poistka napájania poistkovej skrinky v priestore pre cestujúcich, spínač vonkajšieho osvetlenia smeroviek
- Nepoužíva sa
- 70A Poistka napájania relé po zapnutí 1, relé vyhrievania zadného skla, poistková skrinka v priestore pre cestujúcich
- 30A Poistka relé pneumatického odpruženia
- 70A Vyhrievaná poistka relé čelného skla
- 60A Poistka relé výkonu ABS ECU
Tabuľka B (777)
- 70A Poistka na napájanie dodatočného vyhrievača
- 50A Relé elektrického ventilátora systému chladenia motora 1, relé nízkej rýchlosti elektrického ventilátora systému chladenia motora;
- 30A Relé dodatočného vyhrievania 1
- 40A Iba pre motor ZD3: Relé elektrického ventilátora systému chladenia motora 2
- 70A Relé dodatočného vyhrievania 2 a 3
- Relé poistka 30A pre skupinu čerpadla prevodovky
Tabuľka A (597)
- 20A Poistka obvodu motora
- 10A Poistka relé čerpadla paliva
- Nepoužíva sa
- 25A systém vstrekovania ECU
Tabuľka B (597)
- 30A Relé dodatočného vyhrievania 3
- 30A Relé dodatočného vyhrievania 2
- 30A Relé dodatočného vyhrievania 1
- 5A Poistka na napájanie dosky kontaktu pre dodatočné vybavenie
Priestor pre cestujúcich
Poistková skrinka

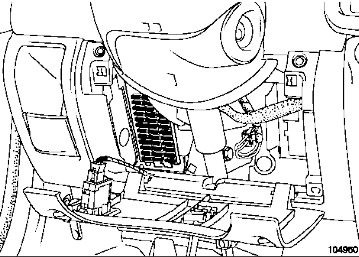

Nachádza sa pod prístrojovou doskou za ochranným krytom.
Typ 1

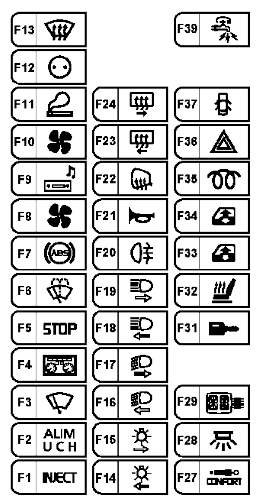

Schéma
Určenie
- F1 5A ECU, relé štartéra, diagnostická zásuvka
- F2 10A UCH, zapaľovač prvej rady, centrálne zamykanie, vyhrievané zadné sklo, regulácia minimálnej rýchlosti, relé zadného svetla proti hmle, ovládací panel klimatizácie, regulácia rýchlosti, spínač brzdových svetiel, regulácia rýchlosti, pneumatické odpruženie, regulácia uhla svetlometov, vyhrievací prvok čelného skla, ECU parkovacieho ovládača, regulátor rýchlosti, riadený ECU odpruženia
- F3 30A Poistka spínača stieračov / umývača, UCH
- F4 15A Poistka prístrojovej dosky, ECU airbagu, tachograf
- F5 15A Poistka spínača brzdových svetiel, alternátor, spínač cúvacích svetiel, relé cúvacích svetiel
- F6 15A Poistka spínača stieračov / umývača, motor stierača čelného skla
- Poistka ABS F7 5A, senzor rýchlosti vozidla
- F8 15A Relé ventilátora chladenia motora, relé kompresora klimatizácie, relé vyhrievača na naftu
- F9 10A Poistka audio systému, multifunkčný displej, rozhranie rádiotelefonu, centrálna komunikačná jednotka
- F10 30A Poistka ovládacieho panela klimatizácie
- F11 10A Poistka zapaľovača
- F12 15A Poistka zásuvky pre príslušenstvo
- F13 5A Relé, počítač vstrekovania
- F14 5A Poistka ľavého bočného svetla, ľavého zadného svetla, ľavej svetelnej tabule, konektora prívesu, UCH, audio systému, multifunkčného displeja
- F15 5A Poistka pravého bočného svetla, ľavého zadného svetla, pravého svetla tabule, konektora prívesu, prístrojovej dosky
- F16 10A Poistka ľavého svetlometu (tlmené svetlo), spínač ovládania uhla svetlometov
- F17 10A Poistka pravého svetlometu (tlmené svetlo)
- F18 10A Poistka ľavého svetlometu (diaľkové svetlo), prístrojová doska
- F19 10A Poistka pravého svetlometu (diaľkové svetlo)
- F20 10A Poistka zadného svetla proti hmle, konektor prívesu
- F21 15A Poistka klaksónu
- F22 5A Poistka vyhrievacích prvkov pre vonkajšie zrkadlá
- F2320A Poistka na odmrazovanie pravého zadného skla
- F24 20A Poistka na odmrazovanie ľavého zadného skla
- F25 Nepoužíva sa
- F26 Nepoužíva sa
- F27 5A Poistka relé odpruženia
- F28 15A Poistka tachografu, prístrojová doska, siréna alarmu, diagnostická zásuvka, senzor alarmu proti krádeži
- F29 10A Poistka
F1 25 Autobus 9 miest: + Napájanie batérie pred prerušením batérie výstup vykurovania F2 – Autobus 9 miest: nepoužíva sa F3 25 Autobus 9 miest: Relé kondenzátora F4 5 Autobus 9 miest: + Napájanie batérie pred prerušením batérie kontrola vykurovania Relé A + Po zapnutí 1 b Nie je v použití C Rýchlosť ventilátora priestoru pre cestujúcich 4 D Prerušenie nezávislého vykurovania mi Vyhrievané čelné sklo a bočné zrkadlá R1 Autobus 9 miest: Klimatizácia + napájanie po zapnutí R2 Autobus 9 miest: Kondenzátor 720 Prerušenie klimatizácie 731 Vyhrievané čelné sklo Typ 2
Schéma
Chránené obvody
Modul 1 (M1) F1 15 Relé kondenzátora F2 25 + Po relé zapalovania 2 F3 30 Napájanie elektrických dverí po prerušenie batérie F4 – Nie je v použití Modul 2 (M2) F1 15 Relé prerušenia batérie F2 5 + Napájanie batérie pred prerušením batérie kontrola vykurovania F3 25 + Napájanie batérie pred prerušením batérie výstup vykurovania F4 15 Signalizácia svetlom a na nohy + napájanie batérie po prerušenie batérie Modul 3 (M3) F1 10 + Napájanie relé zapalovania 2 (299-752) – elektrické dvere – osvetlenie pre cestujúcich – centrálne zamykanie F2 5 Havarijné zastavenie – otvorený spínač F3 5 Zamykanie zadných dverí + po zapnutí F4 – Nie je v použití Relé 720 Prerušenie klimatizácie Horný rad A + Po zapnutí 1 b Hmlové svetlá C Rýchlosť ventilátora priestoru pre cestujúcich 4 D Prerušenie nezávislého kúrenia mi Vyhrievané čelné sklo a bočné zrkadlá Spodný rad A Prerušenie batérie b Blokovanie prerušenia batérie C + Po zapnutí 2 D Odparovač mi Kondenzátor Poistky batérie
Tieto poistky sa nachádzajú na pozitívnom termináli batérie.Schéma
- F1 40A Poistková skrinka v priestore pre cestujúcich
- F2 – 400A – Napájanie poistkovej skrinky obvodov výkonu, motorčeka štartovania, systému štartovania
- F3 – 40A – Poistka relé výkonu počítača vstrekovania
O Opel/Vauxhall Movano (1997-2010)
Opel/Vauxhall Movano, vyrábaný v rokoch 1997 až 2010, je úžitkové vozidlo, ktoré sa vyznačuje robustnosťou a spoľahlivosťou. Tento model bol navrhnutý tak, aby vyhovoval potrebám rôznych podnikateľov a remeselníkov, ktorí potrebujú priestranné a praktické vozidlo. Movano ponúka rôzne varianty karosérie, vrátane dodávky, minibusu a podvozku s kabínou, čo umožňuje širokú škálu využitia. Pokiaľ ide o motorizáciu, Movano bolo dostupné s rôznymi dieselovými motormi, ktoré poskytovali dostatočný výkon a efektívnosť pre každodenné použitie. Tieto motory boli známe svojou úspornosťou a dlhou životnosťou, čo robilo z Movana obľúbenú voľbu medzi profesionálmi.
Schéma poistkovej skrinky Opel/Vauxhall Movano
Táto stránka zobrazuje schému poistkovej skrinky pre model Opel/Vauxhall Movano, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza v priestore pre cestujúcich, často pod palubnou doskou alebo v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických komponentov, a preto je dôležité mať prehľad o jej usporiadaní a funkciách.
