Opel Astra K (2016-2021) – poistková skrinka

Poloha poistkovej skrinky

Poistková skrinka sa nachádza v prednej časti, na ľavej strane motorového priestoru.

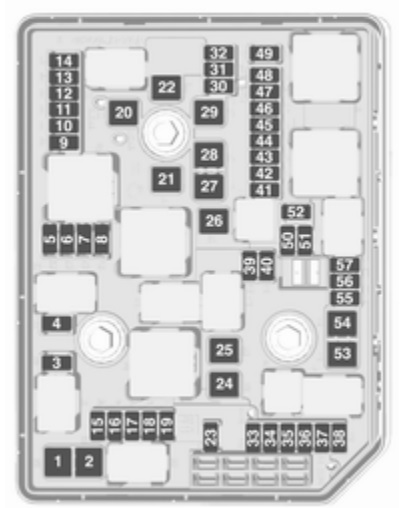

Schéma poistkovej skrinky

Priradenie poistiek v motorovom priestore

Nr	Popis
Nr	Popis
1	Motorček na štartovanie
2	Motorček na štartovanie
3	Senzor výfukových plynov
4	Modul riadenia motora
5	2016-2018: Funkcie motora 2019: Funkcie motora / Aeroshutter
6	Modul riadenia prevodovky
7	–
8	Modul riadenia motora
9	Systém klimatizácie
10	Systém výfuku dieselového motora
11	Systém uzamykania zadného veka; Prevodovka.
12	Funkcia masáže bedier
13	Čerpadlo ohriatej kvapaliny
14	Systém výfuku dieselového motora
15	Senzor výfukových plynov
16	Vstrekovanie paliva
17	Vstrekovanie paliva
18	Systém výfuku dieselového motora
19	Systém výfuku dieselového motora
20	–
21	2016-2018: DC / AC prevodník; 2019: nepoužívané.
22	ABS
23	Predná a zadná umývačka
24	2016-2018: Nepoužívané; 2019: Umývačka svetlometov.
25	Ohrev naftového paliva
26	Modul riadenia prevodovky
27	Elektrický modul zadného veka
28	–

Nr	Popis
29	Zadné sklo s vyhrievaním
30	Vyhrievanie zrkadla
31	2016-2018: Nepoužívané; 2019: Modul proti krádeži.
32	Menič jednosmerného prúdu; LED displej; Elektrický ohrievač; Klimatizácia; Regulátor zapaľovacích sviečok.
33	Alarm proti krádeži
34	Klaksón
35	Elektrická zásuvka v batožinovom priestore
36	Pravý svetlomet (halogénový); Pravý svetlomet (LED).
37	Ľavý svetlomet (halogénový)
38	Svetlomet LED; Automatická regulácia dosahu svetlometov.
39	Predný svetlomet s hmlovými svetlami
40	2016-2018: OnStar; 2019: Modul centrálneho portálu.
41	Senzor vody v palive a čerpadlo vody
42	Manuálna regulácia dosahu svetlometov
43	Čerpadlo paliva
44	Kamera na cúvanie; Vnútorné zrkadlo; Modul prívesu.
45	Ľavý svetlomet LED; Automatická regulácia dosahu ľavých svetlometov.
46	Sada smeroviek
47	Zámok stĺpika riadenia
48	Zadný stierač
49	2016-2018: Nepoužívané; 2019: Externé zrkadlo.
50	Pravý svetlomet LED; Automatická regulácia dosahu pravých svetlometov.
51	Ľavý svetlomet (LED)
52	Modul riadenia motora; Modul riadenia prevodovky.
53	2016-2018: Nepoužívané; 2019: Systém výfuku dieselového motora.
54	Stierače
55	2016-2018: Dieselový výfukový systém; 2019: Elektrické sklápanie zadných sedadiel.
56	–
57	–

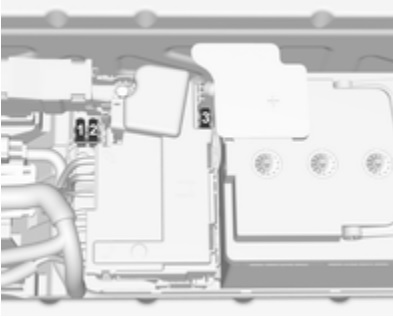

Poistky sa nachádzajú blízko batérie vozidla:

Nr	Popis
1	Čerpadlo paliva
2	Modul riadenia motora
3	Napájanie

Poloha schémy poistiek

Schéma poistiek sa nachádza za krytom stredovej konzoly.

Ak má kryt poistky konektor napájania, odstráňte ho pomocou adaptéra a skrutkovača (adaptér je skrytý vo vano passeggero).

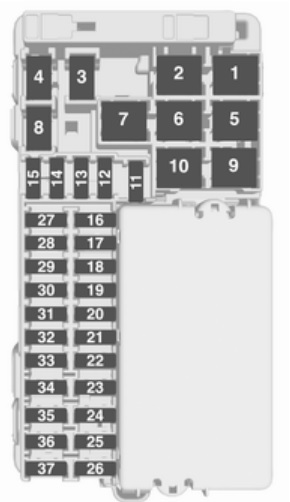

Schéma schémy poistiek

Priradenie poistiek v palubnej doske

Nr	Popis
Nr	Popis
1	2016-2018: Nez použité; 2019: Vyhrievanie zadných sedadiel (iba vo vozidlách bez sirény alarmu).
2	Systém klimatizácie, ventilátor
3	Elektrické sedadlo na strane vodiča
4	2016-2018: Zapaľovač cigariet; Predná elektrická zásuvka; 2019: Elektricky nastaviteľné sedadlo na strane pasažiera.
5	–
6	Predné elektrické okno
7	ABS
8	Vyhrievaný volant
9	Modul riadenia karosérie
10	Elektrické zadné okno
11	Otváracia strecha
12	Modul riadenia karosérie
13	Vyhrievanie sedadla (iba vo vozidlách bez sirény)
14	Externé zrkadlo
15	Modul riadenia karosérie
16	Modul riadenia karosérie
17	Modul riadenia karosérie
18	Modul riadenia karosérie

Nr	Popis
19	Konektor na pripojenie dát
20	Systém airbagov
21	Systém klimatizácie
22	Centrálne zamykanie, zadný hatchback
23	Elektronický systém kľúčov
24	Funkcia pamäte pre elektricky nastaviteľné sedadlo
25	Volant so systémom airbag
26	Zapaľovanie; Blokovanie stĺpika riadenia.
27	Modul riadenia karosérie
28	USB zásuvka
29	2016-2018: Nez použité; 2019: Zapaľovač cigariet; Predná zásuvka napájania.
30	Páka prevodovky
31	Zadný stierač
32	Modul riadenia prevodovky
33	Alarm proti krádeži; Akustický signál.
34	Asistent parkovania; Alarm pre bočný mŕtvy uhol; Infotainment systém; USB zásuvka.
35	OnStar
36	Informačný displej; Sada ukazovateľov; CD prehrávač.
37	Audio-navigačný systém; Rádio.

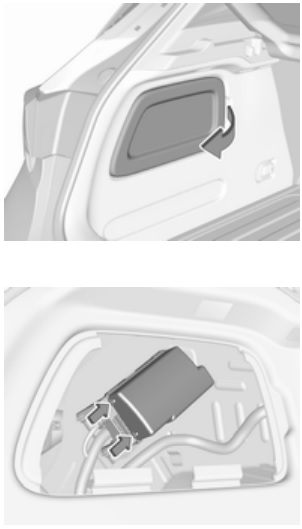

Poloha poistkovej skrinky

Poistková skrinka sa nachádza na ľavej strane priestoru na náklad za krytom.

Schéma poistkovej skrinky

Priradenie poistiek v priestore na náklad

Nr	Popis
Nr	Popis
1	–
2	2016-2018: Inverter DC / AC; 2019: Nez použité.
3	Modul prívesu
4	2016-2018: Elektrické sedadlo na strane cestujúceho; 2019: Nez použité.
5	–
6	2016-2018: Modul upozornenia na vzdialenosť; 2019: Nez použité.
7	–
8	–
9	2016-2018: Vyhrievanie zadných sedadiel (v vozidlách bez klaksónu); 2019: Nez použité.
10	Služba

Nr	Popis
11	–
12	Vyhrievanie predných sedadiel (v vozidlách s výstražnou sirénou)
13	Vyhrievanie zadných sedadiel (v vozidlách s výstražnou sirénou)
14	Zapaľovanie
15	Ventilácia sedadla
16	Výstup prívesu
17	Výstup prívesu
18	–
19	–
20	–
21	2016-2018: Elektrické sklopenie zadných sedadiel; 2019: Nez použité.
22	2016-2018: Elektrické dvere; 2019: nez použité.

Opel Astra K – schéma poistky

Rok výroby: 2020, 2021.

Poistky zapaľovač cigariet (zásuvka napájania) v Opel Astra K sú poistka 29 (zapaľovač cigariet / zásuvka napájania predná) v poistkovej skrinke prístrojovej dosky.

Schéma poistky v motorovom priestore

Poloha poistky

Poistková skrinka sa nachádza v prednej časti, na ľavej strane motorového priestoru.

Schéma poistky

Priradenie poistiek v motorovom priestore

Nr	Popis
Nr	Popis
1	Motorček na štartovanie
2	Motorček na štartovanie
3	Senzor výfukových plynov
4	Modul riadenia motora
5	Funkcie motora; Aktívne otvorenie mriežky na vstup vzduchu.
6	Modul riadenia prevodovky
7	Systém varovania pred čelnou kolíziou; Systém automatického riadenia adaptívnej rýchlosti.
8	Modul riadenia motora
9	Systém riadenia vykurovania, vetrania a klimatizácie
10	Systém výfuku dieselového motora
11	Systém zamykania zadného veka; Prevodovka.
12	Funkcia masáže bedrovej oblasti
13	Čerpadlo ohriatej kvapaliny; Systém výfuku dieselového motora.
14	Systém výfuku dieselového motora
15	Senzor výfukových plynov
16	Systém vstrekovania paliva
17	Systém vstrekovania paliva
18	Systém výfuku dieselového motora
19	–
20	–
21	–
22	ABS
23	Predné a zadné dlhé svetlá
24	–
25	Ohrev paliva v dieselových motoroch
26	Modul riadenia prevodovky
27	Elektrický modul zadného veka
28	–

Nr	Popis
29	Vyhrievané zadné sklo
30	Vyhrievanie zrkadla
31	–
32	Transformátor jednosmerného prúdu; LED displej; Elektrický ohrievač; Vyhrievanie; Ventilácia; Klimatizácia; Ovládač zapaľovacích sviečok.
33	–
34	Klaksón
35	Modul riadenia motora
36	Svetlomet pravý (halogén, Eco LED); Svetlomet pravý (LED).
37	Svetlomet ľavý (halogén, Eco LED)
38	Svetlomet LED; Automatická regulácia osvetlenia.
39	Predný svetlomet proti hmle
40	Modul centrálnej dverí
41	–
42	Manuálna regulácia osvetlenia
43	Čerpadlo paliva
44	Kamera na cúvanie; Vnútorné spätné zrkadlo; Modul prívesu.
45	Svetlomet LED ľavý; Automatická regulácia ľavého osvetlenia.
46	Prístrojová doska
47	Blokovanie stĺpika riadenia
48	Zadný stierač
49	Externé spätné zrkadlo.
50	Svetlomet LED pravý; Automatická regulácia pravého osvetlenia.
51	Svetlomet ľavý (LED)
52	Modul riadenia motora; Modul riadenia prevodovky.
53	Predný stierač
54	Predný stierač
55	Systém výfuku dieselového motora
56	–
57	–

Poistky sa nachádzajú blízko batérie vozidla:

Nr	Popis
1	Čerpadlo paliva
2	Modul riadenia motora
3	Napájanie

Schéma poistky palubnej dosky

Poloha poistky

Poistková skrinka sa nachádza za krytom stredovej konzoly.

Ako má kryt poistky konektor napájania, musí byť odstránený pomocou adaptéru a skrutkovača (adaptér je skrytý vo vnútri odkladacej schránky).

Schéma poistky

Priradenie poistiek v palubnej doske

Nr	Popis
Nr	Popis
1	Vyhrievanie zadných sedadiel (iba vo vozidlách bez alarmu)
2	Systém klimatizácie; Ventilátor.
3	Elektrické sedadlo na strane vodiča
4	Elektrické sedadlo na strane pasažiera.
5	Systém ABS
6	Elektrické predné okno
7	–
8	Vyhrievaný volant
9	Modul riadenia karosérie 8
10	Elektrické zadné okno
11	Otvoriteľná strecha
12	Modul riadenia karosérie 6
13	Vyhrievanie sedadla (iba vo vozidlách bez alarmu)
14	Externé zrkadlo
15	Modul riadenia karosérie 1
16	Modul riadenia karosérie 7
17	Modul riadenia karosérie 4
18	Modul riadenia karosérie 3

Nr	Popis
19	Kon connector dát
20	Systém airbagov
21	Systém riadenia vykurovania, vetrania a klimatizácie
22	Centrálne zamykanie – zadný hatchback
23	Systém elektronického kľúča
24	Funkcia pamäte elektricky nastaviteľného sedadla
25	Volant so systémom airbagov
26	Spínač zapaľovania; Zámok stĺpika riadenia.
27	Modul riadenia karosérie 2
28	USB zásuvka
29	Zapaľovač cigariet; Predná zásuvka napájania.
30	Radiaca páka
31	Zadný stierač
32	Modul riadenia prevodovky
33	Alarm; Siréna varovania.
34	Asistent parkovania; Systém monitorovania mŕtveho uhla v zrkadlách; Infotainment systém; USB zásuvka.
35	SOS
36	Informačný displej; Prístrojová doska.
37	Audio-navigačný systém; Rádio.

Schéma poistky vo vani na náklad/batožinovom priestore

Poloha poistky

Poistková skrinka sa nachádza na ľavej strane priestoru na náklad, za krytom.

Schéma poistky

Priradenie poistiek v priestore na náklad

Nr	Popis
Nr	Popis
1	–
2	–
3	Modul riadenia prívesu
4	–
5	–
6	–
7	–
8	–
9	–
10	–

Nr	Popis
11	Zosilňovač
12	Vyhrievanie predných sedadiel (v vozidlách s výstražnou sirénou)
13	Vyhrievanie zadných sedadiel (v vozidlách s výstražnou sirénou)
14	Zapaľovanie
15	Vetranie sedadiel
16	Štandardná zásuvka prívesu
17	Štandardná zásuvka prívesu
18	–
19	–
20	–
21	Elektrické sklápanie zadných sedadiel
22	–
