Opel Meriva B (2010-2017) – poistková skrinka

Opel Meriva B (2010-2011) – schéma poistky

Rok výroby: 2010, 2011.

Poistka zapaľovača cigariet (zásuvka napájania) v Opel Meriva B (2010-2011) je poistka 29 v poistkovej skrinke.

Poistková skrinka v motorovom priestore

Poistková skrinka sa nachádza v prednej ľavej časti motorového priestoru.

Číslo	Popis
1	Motor štartovania
2	–
3	Filter paliva; Chladenie.
4	Klaksón
5	Terminál 30
6	Modul riadenia motora; Riadiaca jednotka prevodovky.
7	Hmlové svetlá
8	Chladenie motora
9	Chladenie motora
10	Čerpadlo podtlaku
11	Zapaľovanie, kúrenie
12	Nastavenie svetlometov
13	Klimatizácia, terminál 15
14	Riadiaca jednotka prevodovky
15	Hlavné svetlá vpravo
16	Hlavné svetlá vľavo
17	Modul riadenia motora

18	Modul riadenia motora, svorka 15
19	Airbag
20	Modul riadenia motora
21	Modul riadenia motora, svorka 87
22	Elektrická parkovacia brzda
23	Opravnú súpravu na pneumatiky
24	Čerpadlo paliva
25	ABS
26	Vyhrievané zadné sklo
27	ABS
28	Vnútorný ventilátor
29	Zapaľovač cigariet
30	Systém klimatizácie
31	Predné sklo, ľavé
32	Predné sklo, pravé
33	Vyhrievanie zrkadla
34	ABS
35	Airbag

Schéma poistiek palubnej dosky

Schéma poistiek sa nachádza za odkladacou schránkou v palubnej doske. Otvorte priestor pre cestujúcich, stlačte klipy, ohnite priestor a odstráňte ho.

V vozidlách s volantom na pravej strane sa schéma poistiek nachádza za krytom v odkladacej schránke. Otvorte odkladaciu schránku, zdvihnite kryt a odstráňte ho.

Č.	Popis
1	Blokovanie zadných dverí naľavo
2	Displej, prístroj, telefón
3	Rádio
4	Naštartovanie; Imobilizér.
5	Striekací systém predného skla; Striekací systém zadného skla.
6	Centrálne zamykanie, zadný kryt
7	Centrálne zamykanie
8	Blokovanie zadných dverí napravo
9	Osvetlenie na privítanie
10	Vyhrievaný volant
11	–
12	–
13	Senzor dažďa; Vnútorné zrkadlo; Vonkajšie zrkadlá.
14	–

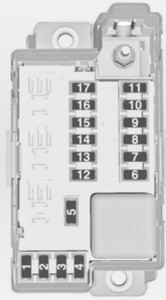

Schéma poistiek vo batožinovom priestore

Schéma poistiek sa nachádza na ľavej strane priestoru na nakladanie za krytom. Odstráň kryt.

Odpoj štyri výčnelky na upevnenie a odstráň kryt.

Nr	Popis
1	Adaptívne predné osvetlenie
2	–
3	–
4	–
5	–
6	Elektrické zadné okno, pravé
7	Adaptívne predné osvetlenie
8	Modul prívesu, zásuvka prívesu.
9	Sedadlo, bedrová opierka, ľavé
10	Elektrické zadné okno, ľavé
11	Asistent parkovania
12	Elektrická slnečná clona
13	–
14	Vyhrievané predné sedadlá
15	Modul prívesu
16	Sedadlo, bedrová opierka, pravé
17	–

Opel Meriva B (2012-2017) – schéma poistkovej skrinky

Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017

Poistka zapaľovača cigariet (zásuvka napájania) v Opel Meriva B je poistka 29 v poistkovej skrinke v motorovom priestore.

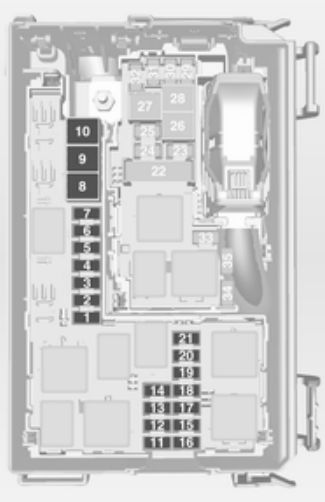

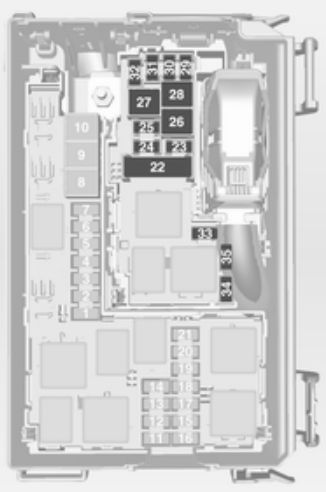

Poistková skrinka v motorovom priestore

Poistková skrinka sa nachádza v prednej ľavej časti motorového priestoru.

Nr	Popis
1	Motor štartovania
2	–
3	Filter paliva, chladenie
4	Klaksón
5	Terminál 30
6	Modul riadenia motora; Riadiaca jednotka prevodovky.
7	Hmlové svetlá
8	Chladenie motora
9	Chladenie motora
10	Čerpadlo vákuum
11	Zapaľovanie, kúrenie
12	Nastavenie svetlometov
13	Klimatizácia, terminál 15
14	Riadiaca jednotka prevodu
15	Svetlomety s nízkym svetlom vpravo
16	Svetlomety s nízkym svetlom vľavo
17	Modul riadenia motora

18	Riadiaca jednotka motora, svorka 15
19	Airbag
20	Riadiaca jednotka motora
21	Riadiaca jednotka motora, svorka 87
22	Elektrická parkovacia brzda
23	Oprava pneumatiky
24	Čerpadlo paliva
25	ABS
26	Vyhrievané zadné sklo
27	ABS
28	Vnútorný ventilátor
29	Zapaľovač cigariet
30	Systém klimatizácie
31	Predné sklo, ľavé
32	Predné sklo, pravé
33	Vyhrievanie zrkadla
34	ABS
35	Airbag

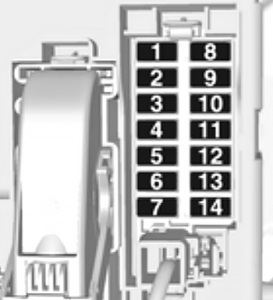

Poistková skrinka palubnej dosky

Poistková skrinka sa nachádza za priestorom pre cestujúcich v palubnej doske. Otvorte priestor, stlačte zámky, ohnite priestor a odstráňte ho.

V vozidlách s volantom na pravej strane sa poistková skrinka nachádza za krytom v priestore pre cestujúcich. Otvorte priestor pre cestujúcich, zdvihnite kryt a odstráňte ho.

Č.	Popis
1	Rádio
2	Displej, prístroj, telefón
3	Rádio
4	Kľúč na štartovanie, imobilizér
5	Striekací systém čelného skla; Striekací systém zadného skla.
6	Centrálne zamykanie, zadné dvere
7	Centrálne zamykanie
8	Displej, prístroj, telefón
9	Vyhrievaný volant
10	Odomknutie ľavých zadných dverí
11	Odomknutie pravých zadných dverí
12	Osvetlenie na privítanie
13	Senzor dažďa; Vnútorné zrkadlo; Vonkajšie zrkadlá.
14	–

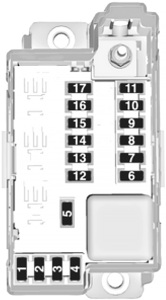

Poistková skrinka v batožinovom priestore

Poistková skrinka sa nachádza na ľavej strane priestoru pre náklad za obložením. Odstráň obloženie.

Odpoj štyri upevňovacie háky a odstráň kryt.

Číslo	Popis
1	Adaptívne predné osvetlenie
2	–
3	–
4	–
5	–
6	Elektrické zadné okno, pravé
7	Adaptívne predné osvetlenie
8	Modul prívesu, zásuvka prívesu
9	Sedadlo, bedrová opierka, ľavé
10	Elektrické zadné okno, ľavé
11	Asistent parkovania
12	Elektrická slnečná clona
13	–
14	Vyhrievané predné sedadlá
15	Modul prívesu
16	Sedadlo, bedrová opierka, pravé
17	–

O Opel Meriva B (2010-2017)

Opel Meriva B, vyrábaný v rokoch 2010 až 2017, je kompaktný MPV automobil, ktorý sa vyznačuje praktickosťou a flexibilitou. Tento model ponúka inovatívne riešenia, ako sú zadné dvere otvárajúce sa opačným smerom, čo uľahčuje nastupovanie a vystupovanie. Opel Meriva B je dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Interiér vozidla je navrhnutý s dôrazom na pohodlie a variabilitu, čo z neho robí ideálnu voľbu pre rodiny a aktívnych ľudí.

Schéma poistkovej skrinky Opel Meriva B

Táto stránka zobrazuje schému poistkovej skrinky pre Opel Meriva B, ktorá je kľúčová pre identifikáciu a výmenu poistiek. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore motorového priestoru a v interiéri vozidla, pod palubnou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je navrhnutá tak, aby poskytovala jednoduchý prístup a prehľadnosť pri údržbe elektrických obvodov vozidla.
