Opel Movano A (1998-2010) – poistková skrinka
Schémy poistkových skríň a relé – Opel Movano A
Týka sa vozidiel vyrobených v rokoch:
1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 a 2010.

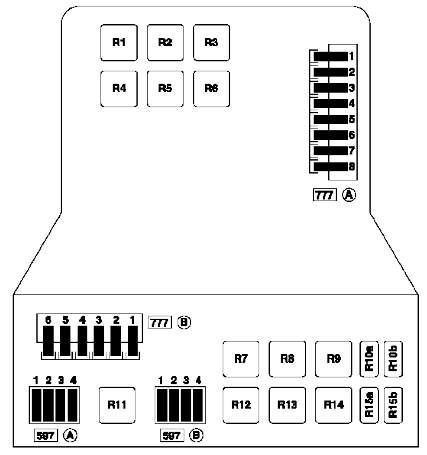

Motorový priestor
Nachádza sa pod kapotou vľavo pri prístrojovej doske.
Popis relé
- Relé pneumatického odpruženia R1
- Relé R2 pre fungovanie motora pre motory G9T a G9U v úprave autobusu na 16 miest alebo pre dodatočné vybavenie
- R3 Relé vyhrievaného čelného skla
- R4 Nepoužíva sa
- R5 Nepoužíva sa
- R6 Nepoužíva sa
- R7 Relé chladiaceho ventilátora 2 vo vozidlách s klimatizáciou
- R8 Nepoužíva sa
- R9 Dodatočné vyhrievacie relé 3
- R10a Nepoužíva sa
- R10b Nepoužíva sa
- R11 Dodatočné vyhrievacie relé 2
- Relé ECU motora R12
- R13 Dodatočné vyhrievacie relé 1
- R14 Relé chladiaceho ventilátora motora 1 vo vozidlách s vykurovaním a klimatizáciou
- Relé kompresora klimatizácie R15a
- Relé vyhrievača na naftu R15b
Popis poistiek
Tabuľka A (777)
- 70A Poistka napájania poistkovej skrinky v priestore pre cestujúcich, spínač vonkajšieho osvetlenia a smeroviek, zapaľovanie
- 30A Poistka ovládacieho panela klimatizácie
- 70A Poistka napájania poistkovej skrinky v priestore pre cestujúcich, spínač vonkajšieho osvetlenia smeroviek
- Nepoužíva sa
- 70A Poistka napájania relé po zapaľovaní 1, relé vyhrievaného čelného skla, poistková skrinka v priestore pre cestujúcich
- 30A Poistka relé pneumatického odpruženia
- 70A Poistka relé vyhrievaného čelného skla
- 60A Poistka relé výkonu ECU ABS
Tabuľka B (777)
- 70A Poistka na napájanie dodatočného vyhrievača
- 50A Relé elektrického ventilátora systému chladenia motora 1, relé nízkej rýchlosti elektrického ventilátora systému chladenia motora
- 30A Relé dodatočného vyhrievania 1
- 40A Iba pre motor ZD3: Relé elektrického ventilátora systému chladenia motora 2
- 70A Relé dodatočného vyhrievania 2 a 3
- Relé poistka 30A pre skupinu čerpadla prevodovky
Tabuľka A (597)
- 20A Poistka okruhu motora
- 10A Poistka relé čerpadla paliva
- Nepoužíva sa
- 25A systém vstrekovania ECU
Tabuľka B (597)
- 30A Relé dodatočného vyhrievania 3
- 30A Relé dodatočného vyhrievania 2
- 30A Relé dodatočného vyhrievania 1
- 5A Poistka napájania dosky kontaktov pre dodatočné vybavenie
Priestor pre cestujúcich
Poistková skrinka

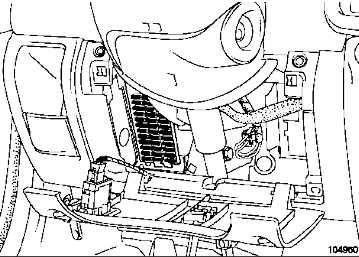

Nachádza sa pod prístrojovou doskou za ochranou.

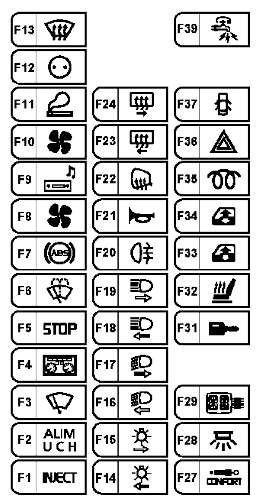

Typ 1
Popis
- F1 5A ECU, relé štartovacieho motora, diagnostická zásuvka
- F2 10A UCH, zapaľovač prvej rady, centrálne zamykanie, vyhrievané čelné sklo, regulácia minimálnej rýchlosti, relé zadného svetla proti hmle, ovládací panel klimatizácie, regulácia rýchlosti, spínač brzdových svetiel, regulácia rýchlosti, pneumatické odpruženie, regulácia uhla svetlometov, vyhrievací prvok čelného skla, ECU parkovacieho asistenta, regulátor rýchlosti, ECU riadeného odpruženia
- F3 30A Poistka spínača stieračov / umývača, UCH
- F4 15A Poistka prístrojovej dosky, ECU airbagu, tachograf
- F5 15A Poistka spínača brzdových svetiel, alternátor, spínač svetiel cúvania, relé svetiel cúvania
- F6 15A Poistka spínača stieračov / umývača, motor stierača čelného skla
- Poistka ABS F7 5A, senzor rýchlosti vozidla
- F8 15A Relé chladiaceho ventilátora motora, relé kompresora klimatizácie, relé vyhrievača na naftu
- F9 10A Poistka audio systému, multifunkčný displej, rozhranie rádiotelefonu, centrálny komunikačný modul
- F10 30A Poistka ovládacieho panela klimatizácie
- F11 10A Poistka zapaľovača
- F12 15A Poistka zásuvky príslušenstva
- F13 5A Relé, počítač vstrekovania
- F14 5A Poistka ľavého bočného svetla, ľavého zadného svetla, osvetlenia registračnej značky vľavo, zásuvky prívesu, UCH, audio systému, multifunkčného displeja
- F15 5A Poistka pravého bočného svetla, ľavého zadného svetla, pravého svetla registračnej značky, zásuvky prívesu, prístrojová doska
- F16 10A Poistka ľavého svetlometu (tlmené svetlo), spínač ovládania uhla svetlometov
- F17 10A Poistka pravého svetlometu (tlmené svetlo)
- F18 10A Poistka ľavého svetlometu (diaľkové svetlo), prístrojová doska
- F19 10A Poistka pravého svetlometu (diaľkové svetlo)
- F20 10A Poistka zadného svetla proti hmle, zásuvka prívesu
- F21 15A Poistka klaksónu
- F22 5A Poistka vyhrievacích prvkov pre vonkajšie zrkadlá
- F23 20A Poistka na odmrazovanie pravého zadného skla
- F24 20A Poistka na odmrazovanie ľavého zadného skla
- F25 Nepoužíva sa
- F26 Nepoužíva sa
- F27 5A Poistka relé odpruženia
- F28 15A Poistka tachografu, prístrojová doska, siréna varovania, diagnostická zásuvka, senzor varovania proti krádeži
- F29 10A Poistka audio systému, multifunkčný displej, rozhranie rádiotelefonu, centrálny komunikačný modul
- F30 Nepoužíva sa
- F31 5A Poistka senzora kolízie, UCH
- F32 15A Poistka vyhrievania predného sedadla, spínač vonkajšieho zrkadla
- F33 20A Spínač poistky, dvere vodiča s elektrickým oknom, spínač okna, dvere pasažiera
- F34 20A Poistka časovaného relé napájania okna
- F35 20A Relé, vyhrievač na naftu
- F36 15A Poistka spínača núdzového zastavenia
- F37 30A Poistka spínača centrálneho zamykania
- F38 Nepoužíva sa
- F39 30A Poistka spínača spotrebiteľa (napájanie poistiek F27, F28, F29 a F31)

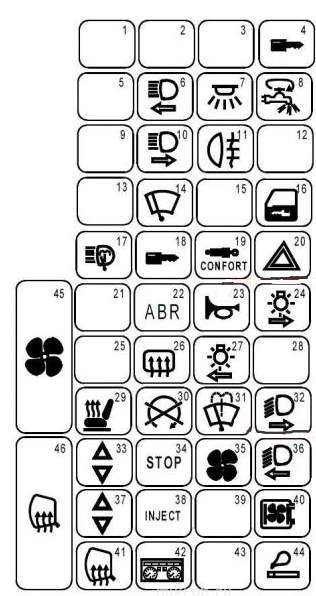

Typ 2
Popis
- Vyhradené
- Vyhradené
- Vyhradené
- 20A – Antivandalizmus, senzor nárazov
- Vyhradené
- 10A – Ľavý svetlomet (diaľkové svetlo), prístrojová doska
- 15A – Stropné svetlo, pamäť audio systému, prístrojová doska, prijímač pre diaľkové ovládanie zámkov dverí, vnútorné osvetlenie, indikátor s integrovaným hodinami, relé ovládania zámku dverí, tachograf
- 30A – Rozdeľovač poistiek pre spotrebiče elektrickej energie
- Vyhradené
- 10A – Pravý svetlomet (diaľkové svetlo)
- 7,5A – Zadné svetlá proti hmle, prístrojová doska
- Vyhradené
- Vyhradené
- 20A – Motor stieračov čelného skla
- Vyhradené
- 25A – Centrálne zamykanie zámkov dverí
- 30A – Umývač svetlometov
- 2A – Zásuvka pre diagnostiku diagnostického systému OBD2
- 5A – Pneumatické odpruženie
- 15A – Alarm, diagnostická zásuvka
- Vyhradené
- 2A – Systém proti zablokovaniu (ABS)
- 15A – Klaksón
- 7,5A – Žiarovky pravá strana, osvetlenie registračnej značky
- Vyhradené
- 5A – Vyhrievací prvok zadného skla
- 20A – Ľavé bočné svetlá, svetlá registračnej značky, osvetlenie ovládacích prvkov a spínačov zapaľovačov
- Vyhradené
- 15A – Vyhrievané sedadlo
- 20A – Elektromagnetický ventil na zastavenie motorov Diesel, vykurovací systém, vstrekovací systém.
- 15A – Čistič, umývač čelného skla
- 10A – Pravý svetlomet (tlmené svetlo)
- 25A – Elektrický ovládač okien pre dvere pasažierov
- 20A – Brzdové svetlá, svetlá cúvania
- 20A – Elektrický ventilátor na prívod vzduchu do kabíny
- 10A – Časované relé umývača svetlometov, ľavý svetlomet (tlmené svetlo), prístrojová doska
- 25A – Elektricky ovládané okno v dverách vodiča
- 7,5A – ECU vstrekovacieho systému
- Vyhradené
- 20A – Audio systém, relé tachometra, relé vyhrievača na naftu
- 10A – Prvky na vyhrievanie vonkajších zrkadiel
- 15A – Indikátor vonkajšieho osvetlenia nie je deaktivovaný, prístrojová doska
- Vyhradené
- 25A – Zapaľovač
- 40A – Elektromotor ventilátora na prívod vzduchu do kabíny vozidla s klimatizáciou
- 40A – Vyhrievací prvok zadného skla

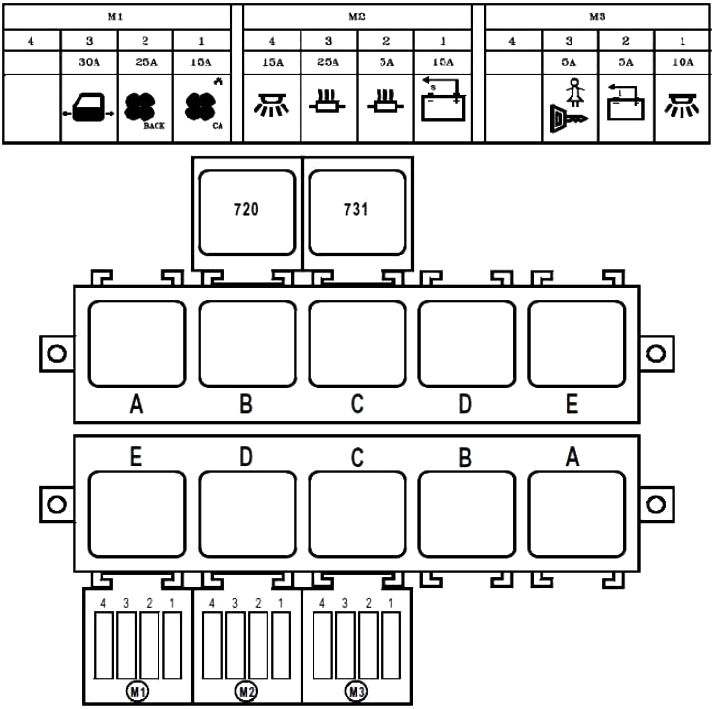

Poistková skrinka relé
Tieto moduly sú namontované na doske relé priestoru pre cestujúcich, na ľavej strane prístrojovej dosky.

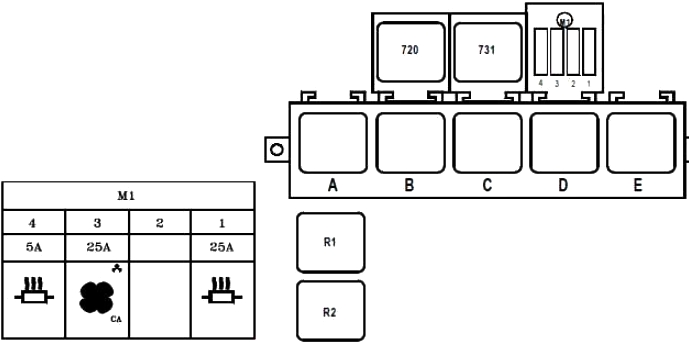

Typ 1
Popis
| F1 | 25 | Autobus 9 miest: + Napájanie batérie pred prerušením batérie výstup vykurovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | – | Autobus 9 miest: nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 25 | Autobus 9 miest: Relé kondenzátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 5 | Autobus 9 miest: + Napájanie batérie pred prerušením batérie kontrola vykurovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | + Po zapnutí 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Rýchlosť ventilátora kabíny pre cestujúcich 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Nezávislé prerušenie vykurovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Vyhrievané čelné sklo a bočné zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Autobus 9 miest: Klimatizácia + napájanie po zapnutí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Autobus 9 miest: Kondenzátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 720 | Prerušenie klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 731 | Vyhrievané čelné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Typ 2
Popis
| F1 | 15 | Relé kondenzátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 25 | + Po relé zapaľovania 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 30 | Napájanie elektrických dverí po prerušenie batérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | – | Nie je v použití | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Relé prerušenia batérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 5 | + Napájanie batérie pred prerušením batérie kontrola vykurovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 25 | + Napájanie batérie pred prerušením batérie výstup vykurovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 15 | Svetelná signalizácia a pre nohy + napájanie batérie po prerušením batérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 10 | + Napájanie relé zapaľovania 2 (299-752) – elektrické dvere – osvetlenie pre cestujúcich – centrálne zamykanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 5 | Núdzové zastavenie – otvorený spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Zámky zadných dverí + po zapaľovaní | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | – | Nie je v použití | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 720 | Prerušenie klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | + Po zapnutí 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Rýchlosť ventilátora kabíny pre cestujúcich 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Nezávislé prerušenie kúrenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Vyhrievané čelné sklo a bočné zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Prerušenie batérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Zámok prerušenia batérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | + Po zapnutí 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Odparovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Kondenzátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

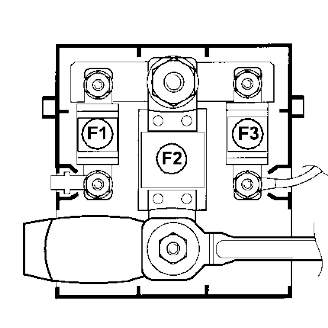

Poistky batérie
Tieto poistky sa nachádzajú na kladnom termináli batérie.
- F1 40A Poistková skrinka v priestore pre cestujúcich
- F2 – 400A – Napájanie poistkovej skrinky obvodov napájania, motorčeka na štartovanie, systému štartovania
- F3 – 40A – Poistka relé výkonu počítača vstrekovania
