Opel Tigra Twin Top (2009) – poistková skrinka

Opel Tigra Twin Top (2009) – schéma poistkovej skrinky

Rok výroby: 2009.

Poistka zapaľovača cigariet (zásuvka napájania) v Opel Tigra Twin Top (2009) je poistka 29 v poistkovej skrinke v motorovom priestore.

Poloha poistkových skríň:

V vozidle sú tri poistkové skrinky:

• v prednej ľavej časti motorového priestoru,
• V vozidlách s volantom naľavo vo vnútri za odkladacou schránkou alebo vo vozidlách s volantom napravo za odkladacou schránkou na prístrojovej doske,
• za krytom na ľavej strane priestoru pre cestujúcich

Poistková skrinka v motorovom priestore

Poistková skrinka sa nachádza v prednej ľavej časti motorového priestoru. Odstráňte kryt, zdvihnite ho nahor a vyberte. Po výmene poškodených poistiek zatvorte viečko poistkovej skrinky a stlačte, kým nezapadne.

Číslo	Popis
1	Motor štartovania
2	–
3	Filter paliva, chladenie
4	Klakson
5	Terminál 30
6	Modul riadenia motora; Riadiaca jednotka prevodovky
7	Svetlomety hmlových svetiel
8	Chladenie motora
9	Chladenie motora
10	Čerpadlo vákuum

11	Štartovanie, vykurovanie
12	Vyrovnávanie svetlometov
13	Klimatizácia, terminál 15
14	Riadiaca jednotka prevodu
15	Svetlomety s diaľkovými svetlami vpravo
16	Svetlomety s diaľkovými svetlami vľavo
17	Modul riadenia motora
18	Modul riadenia motora, svorka 15
19	Airbag
20	Modul riadenia motora
21	Modul riadenia motora, svorka 87

Nr	Popis
22	Elektrická parkovacia brzda
23	Opravnú súpravu
24	Čerpadlo paliva
25	ABS
26	Vyhrievané zadné sklo
27	ABS
28	Vnútorný ventilátor
29	Zapaľovač cigariet
30	Systém klimatizácie
31	Predné sklo, ľavé
32	Predné sklo, pravé
33	Vyhrievanie zrkadla
34	ABS
35	Airbag

Poistková skrinka palubnej dosky

V vozidlách s volantom na ľavej strane sa poistková skrinka nachádza za priestorom pre cestujúcich v palubnej doske. Otvorte priestor, stlačte klipy, ohnite priestor a odstráňte ho.

Nr	Popis
1	Odomknutie zadných dverí naľavo
2	Displej, prístroj, telefón
3	Rádio
4	Kľúč na štartovanie, imobilizér
5	Predné stierače; Zadné stierače
6	Centrálne zamykanie, zadné dvere
7	Centrálne zamykanie
8	Odomknutie zadných dverí napravo
9	Osvetlenie na privítanie
10	Vyhrievaný volant
11	–
12	–
13	Senzor dažďa; Vnútorné zrkadlo; Vonkajšie zrkadlá.
14	–

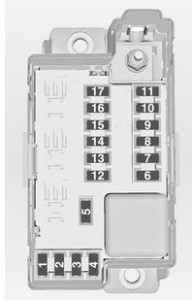

Poistková skrinka v priestore pre cestujúcich

Poistková skrinka sa nachádza na ľavej strane priestoru pre cestujúcich za krytom. Odstráňte kryt. Odpojte štyri výčnelky na upevnenie a odstráňte viečko.

Nr	Popis
1	Adaptívne predné osvetlenie
2	–
3	–
4	–
5	–
6	Elektrické zadné okno, pravé
7	Adaptívne predné osvetlenie
8	Modul prívesu, zásuvka prívesu
9	Sedadlo, bedrová opierka, ľavé
10	Elektrické zadné okno, ľavé
11	Asistent parkovania
12	Elektrická slnečná clona
13	–
14	Vyhrievané predné sedadlá
15	Modul prívesu
16	Sedadlo, bedrová opierka, pravé
17	–

O Opel Tigra Twin Top (2009)

Opel Tigra Twin Top z roku 2009 je kompaktný kabriolet, ktorý kombinuje štýlový dizajn s praktickosťou. Tento model je známy svojou pevnou skladacou strechou, ktorá umožňuje jednoduchú transformáciu medzi kupé a kabrioletom. Tigra Twin Top ponúka pohodlné sedenie pre dvoch pasažierov a dostatočný batožinový priestor, aj keď je strecha sklopená. Pod kapotou sa môžu nachádzať rôzne motorizácie, vrátane benzínových motorov s objemom 1.4 alebo 1.8 litra, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Tento model je ideálny pre tých, ktorí hľadajú kompaktné vozidlo s možnosťou otvoreného jazdenia.

Schéma poistkovej skrinky Opel Tigra Twin Top

Táto stránka zobrazuje schému poistkovej skrinky pre Opel Tigra Twin Top, ktorá je nevyhnutná pre správnu údržbu elektrického systému vozidla. V tomto modeli sa poistková skrinka nachádza typicky v interiéri vozidla, pod palubnou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo umožňuje jednoduchú identifikáciu a výmenu poistiek. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania všetkých elektrických komponentov vo vozidle.
