Mercedes Sprinter (W906) (2006-2017) – poistková skrinka

Peter Novák

Mercedes Sprinter (W906) (2006-2017) – schéma poistky

Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes Sprinter (W906) (2006-2017) je poistka 13 v hlavnej poistkovej skrinke.

Hlavná poistková skrinka

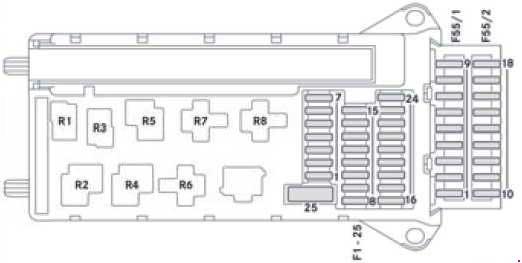

Mercedes Sprinter (W906) (2006-2017) – schéma poistky

Č. Poistky Mercedes Sprinter 906 – popis Amperáže [A]
1 Klaksón 15
2 ESTL

(elektrický blok riadenia)

 25
3 Terminál 30 Z,

vozidlá s benzínovým motorom,

kľúč na zapaľovanie

 10
4 Spínač svetla na stredovej konzole 5
5 Stierače čelného skla 30
6 Čerpadlo paliva;

Terminál 87 (5)1.

 15
10
7 MRM

(modul obalu potrubia)

 5
8 Terminál 87 (2) 20
9 Terminál 87 (1)

Terminál 87 (3),

vozidlá s benzínovým motorom;

Terminál 87 (3),

vozidlá s naftovým motorom.

 25
20
25
10 Terminál 87 (4) 10
11 Terminál 15 R vozidla 15
12 Riadiaca jednotka airbagu 10
13 Vývod napájania zapaľovača cigariet

rádio,

karoséria zadného dverí,

PND (osobné navigačné zariadenie)

 15
14 Diagnostická zásuvka;

Pripojenie svetla;

Prístrojová doska,

Zariadenie na upozornenie pri cúvaní;

Ochrana proti krádeži s funkciou

sledovania vozidla.

 5
15 Rozsah svetlometov na ovládacej konzole vykurovania pre vozidlá/karosériu vpredu. 5
16 Terminál 87 (1)
Terminál 87 (3)		 10
17 Riadiaca jednotka airbagu 10
18 Terminál 15 spínača svetiel vozidla/brzdy 7.5
19 Vnútorné osvetlenie 7.5
20 Spínač napájania okna dverí pre cestujúcich;

Terminál 30/2 SAM

(modul na získavanie a aktiváciu signálu).

 25
21 Riadiaca jednotka motora 5
22 Brzdový systém (ABS) 5
23 Motorček štartovania
Terminál 87 (6)1		 20
10
24 Naftový motor,

Komponenty motora/riadiaca jednotka,

(vozidlá s motorom na zemný plyn NGT2)

 10
25 Vývod 12 V (stredová konzola) 25
Blok poistiek F55/1
1 Kontrolér dverí vodiča 25
2 Diagnostický konektor 10
3 Brzdový systém (ventily) 25
4 Brzdový systém (čerpadlo tlaku) 40
5 Terminál 87 (2a) motor M272, OM651;

Terminál 87 (2a) motor OM642, OM6513.

 7.5
6 Terminál 87 (1a) motor OM6426;

Terminál 87 (1a) motor OM6516;

Terminál 87 (3a) motor M272, M271, OM651.

 10
7.5
7.5
7 Systém čistenia svetlometov 30
8 Systém alarmu proti krádeži (ATA),

akustický signál,

akustický signál so sirénou

 15
9 Dodatočný modul signalizácie odbočenia 10
Blok poistiek F55/2
10 Rádio 1 DIN;

Rádio 2 DIN.

 15
20
11 Mobilný telefón;

Tachograf/dodatkový záznamník;

Dodatočný navigačný systém.

 7.5
12 Nastavenie predného ventilátora,

pomocný ventilátor na vykurovanie 1

 30
13 Systém digitálneho pomocného vykurovania

hodiny kontroly,

Rádiový prijímač;

Základné zapojenie DIN;

FleetBoard;

Ochrana proti krádeži s možnosťou

sledovania vozidla.

 7.5
14 Vykurovanie sedadiel 30
15 Riadiaca jednotka brzdového systému 5
16 Vykurovanie, vykurovanie zadnej kabíny,

klimatizácia prednej kabíny

 10
17 Osvetlenie priestoru;

Senzor pohybu

Čítacia lampa a na prepravu nákladu

(vozidlá pre kuriérov)

Osvetlenie nákladného priestoru.

 10
7.5
10
7.5
18 Systém klimatizácie zadného priestoru 7.5
Relé
R1 Relé klaksónu
R2 Nastavenie predného stierača

1/2 relé.
R3 Relé čerpadla paliva;

Relé štartéra, terminál 151;
R4 Predné stierače zapnuté,

relé vypnuté
R5 Relé štartéra, terminál 50
R6 Relé, terminál 15 R (kontaktný obvod normálne otvorený)
R7 Relé riadiacej jednotky motora, terminál 87
R8 Relé, terminál 15 (posilnené relé)

Mercedes Sprinter (W906) (2006-2017) – schéma poistky - 2

Č. Popis Amperáže [A]
1 Relé pred-ventilácie;

Čerpadlo sekundárneho vzduchu pre vozidlá

s benzínovým motorom.

 80
40
2 Systém klimatizácie ventilátor chladenia

(kabína bez rozdeľovača a bez systému

klimatizácie zadného priestoru);

Ventilátor systému klimatizácie chladenia –

(kabína s rozdeľovačom a vystužená bez

zadného priestoru systému klimatizácie);

Ventilátor chladenia systému klimatizácie – kabína;

Elektrický ventilátor odsávania;

Relé štartovacieho motora, terminál 156;

Relé štartovania neovládané.

 60
40
40
25
25
3 SAM (modul akvizície a aktivácie signálov),

SRB (modul poistiek a relé)

 80
4 Pomocná batéria/zdržovač pomocný;

Systém klimatizácie zadného priestoru.

 150
80
5 Terminál 30 rozvádzač poistiek,

SAM (modul akvizície a aktivácie signálu),

SRB (modul poistiek a relé)
Terminál 30 vstup PTC

 150
Bridge
6 Miesto pripojenia na základni sedadla;

Rozvádzač poistiek na základni sedadla.

 Bridge
Bridge
7 Systém klimatizácie zadného priestoru;

Elektrický ohrievač pomocný PTC.

 80
150

Mercedes Sprinter (W906) (2006-2017) – schéma poistky - 3

Č. Popis Amperáže [A]
1 Nie je pridelené –
2 SAM (modul na získavanie a aktiváciu signálov),

SRB (modul poistiek a relé)

 80
3 Nie je pridelené –
4 Vstup akumulátora pomocného 150
5 Bod pripojenia na základni sedadla;

Schéma poistiek pred základňou

sedadla.

 Bridge
6 SAM (modul na získavanie a aktiváciu signálov);

SRB (modul poistiek a relé);

Schéma poistiek 30.

 150
7 Vstup akumulátora pomocného

Pripojenie pre poistku zásuvky

(v vozidlách s pomocným akumulátorom)

 Bridge
8 Prístroj na odpojenie v kombinácii s relé

na odpojenie akumulátora

 100
9 Akumulátor pomocný 150
10 Hydraulická pumpa na sneh;

Hydraulická pumpa;

Náklad zadného veka;

Sklopný.

 250

Mercedes Sprinter (W906) (2006-2017) – schéma poistky - 4

Č. Popis Amperáže [A]
11 Terminál 30 vstup batérie na štartovanie Bridge
12 Nie je pridelené –
13 Elektrický pomocný ohrievač (PTC);

Systém klimatizácie priestoru pre cestujúcich.

 150
80
14 Systém klimatizácie ventilátor chladenia

(kabína bez rozdeľovača a bez systému

klimatizácie priestoru pre cestujúcich);

Ventilátor systému klimatizácie chladenia

(kabína s rozdeľovačom a vystužená bez

priestoru pre cestujúcich systému klimatizácie);

Ventilátor chladenia systému klimatizácie

(identifikácia modelu vozidla

otvoreného v kabíne);

Elektrický nasávací ventilátor.

 60
40
40
70
15 Nie je pridelené
16 Prístroj na odpojenie nie v kombinácii s relé

na odpojenie batérie;

Relé na odpojenie batérie.

 100
150
17 Nie je pridelené –
18 Alternátor 300

Poistková skrinka pod predným sedadlom naľavo

Mercedes Sprinter (W906) (2006-2017) – schéma poistky - 5

Č. Popis Amperáže [A]
Blok poistiek F55/3
1 Nastavenie zrkadla, odmrazovanie zadného okna 5
2 Stierač zadného okna 30
3 Pomocné kúrenie, digitálny časový spínač;

Reverzné kamera;

Neutrálny spínač brány;

Asistencia pri štartovaní a pohon všetkých kolies;

Chod motora;

DIN zásuvka základného zapojenia (strecha);

FleetBoard;

Ochrana proti krádeži s osvetlením zadného priestoru a

núdzovým osvetlením kladivom.

 5
4 Tachograf;

Regulátor pracovnej rýchlosti ADR/WOM/AG

(riadiaca jednotka prívesu).

 7.5
5 ECO Start/kontrola;

EGS (elektronická kontrola prevodovky).

 5
10
6 Kontrolér pohonu všetkých kolies;

Pompa pomocného oleja.

 5
10
7 ESM (elektronický modul voliča) 10
8 Náklad vozidla s zadným vekom,

sklopné PARKTRONIC6.

 10
9 Klimatizácia zadného priestoru;

Spojka kompresora;

Varovný systém pre cúvanie.

 7.5
Blok poistiek F55/4
10 Terminál 30, výrobca karosérie/prístroja 25
11 Terminál 30, výrobca karosérie/prístroja 15
12 D+, výrobca karosérie/zariadenia 10
13 Palivová pumpa FSCM (modul riadenia senzora paliva);

Relé palivovej pumpy 1.

 20
15
14 Zásuvka napájania prívesu 20
15 Jednotka rozpoznania prívesu 25
16 Monitorovanie tlaku pneumatík PARKTRONIC7 7.5
17 Špeciálny programovateľný modul (PSM) 25
18 Špeciálny programovateľný modul (PSM) 25
Blok poistiek F55/5
19 Horný ovládací panel bez systému ATA a

bez senzora dažďa;

Horný ovládací panel so systémom ATA;

Horný ovládací panel so senzorom dažďa.

 5
25
25
20 Registračná lampa (vozidlá pre kuriérov);

Perimetrálna lampa;

Identifikačné osvetlenie.

 7.5
21 Terminál 30, elektrika karosérie

(vozidlá pre kuriérov);

Odmrazovač zadného okna bez ATA

(systém Anti-Theft Alarm);

Odmrazovač zadného okna so systémom ATA

(systém Anti-Theft Alarm).

 15
30
15
22 Odmrazovanie zadného okna 2;

Napájanie vozidla (vozidlá pre kuriérov).

 15
20
23 12 V zásuvka zadná ľavá, batožinový priestor – zadná;

Elektrický systém: karoséria odlišná od MB.

 15
10
24 Zásuvka 12 V pod základňou sedadla vodiča 15
25 12 V zásuvka zadná pravá, batožinový priestor/zadná 15
26 Pomocné vykurovanie teplej vody 25
27 Elektrické pomocné vykurovanie (PTC);

Pomocné vykurovanie vzduchu.

 25
20
Blok poistiek F55/6
28 Relé štartovania SRB

(modul poistiek a relé) 3-6;

Motorček štartovania na podporu elektrického napájania

(s použitím pomocnej batérie).

 25
29 Terminál 87 (7);

Gázový systém,

vozidlá s motorom na zemný plyn (NGT);

Riadiaca jednotka SCR8, vozidlá s úpravou výfukových plynov;

Terminál 30, pohon všetkých kolies, riadiaca jednotka.

 7.5
10
30
30 Prídavný ventilátor výmenníka tepla;

Posilňovač brzdy.

 15
30
31 Vykurovací ventilátor v zadnej časti vykurovacej komory;

Systém asistencie pri zatváraní posuvných dverí, ľavý;

Elektrické posuvné dvere, ľavé.

 30
15
30
32 SCR8 napájanie relé,

vozidlá s úpravou výfukových plynov;

KEYLESS ENTRY.

 5
10
33 Elektrické posuvné dvere, pravé;

Systém asistencie pri zatváraní posuvných dverí, pravé;

Riadiaca jednotka ENR (nastavenie úrovne);

Vzduchové odpruženie.

 30
15
30
30
34 Vykurovanie SCR8 3 nádrž napájania DEF

(Diesel Exhaust Fluid)

(vozidlá s úpravou výfukových plynov, 6 valcov diesel 9,3);

Vykurovanie SCR8 1 DEF®

(vozidlá s úpravou výfukových plynov z nafty).

 15
20
35 Vykurovanie SCR8 2 trubka,

(vozidlá s úpravou výfukových plynov, 6 valcov diesel 9,3);

Vykurovanie SCR8 2 DEF

(vozidlá s úpravou výfukových plynov z nafty).

 15
25
36 SCR8 vykurovanie 1 čerpadlo napájania,

(vozidlá s úpravou výfukových plynov, 6 valcov diesel 9,3);

Kontrola vykurovania SCR8 3 DEF,

(vozidlá s úpravou výfukových plynov z nafty).

 10
15
Blok poistiek F55/7
37 ASSYFIKACJA PRZEDSTAWOWA KOLEKCJI/FCW

(Upozornenie na čelné zrážky)

Asistent mŕtveho uhla/BSM (Monitor mŕtveho uhla)

 5
5
38 Multifunkčná kamera s asistentom diaľkového svetla

So upozornením na opustenie jazdného pruhu

 10
10
39 elektrická karoséria (vozidlá pre kuriérov);

Systém klimatizácie zadného priestoru;

Ventilátor na streche;

Siréna.

 7.5
7.5
15
15
40 Prúd nabíjania pomocnej batérie 15
41 SAM (modul na získavanie a aktiváciu signálu)

dodatočné referenčné napätie batérie.

 7.5
42 Systém klimatizácie zadného priestoru 30
43 Elektrické dvere s nástupným schodíkom/posuvné, pravé 10
44 Elektrické dvere s nástupným schodíkom/posuvné, ľavé 10
45 Nástupný schodík elektrický, systém riadenia a

akustický signál.

 5

Relé v základni predného sedadla naľavo

Mercedes Sprinter (W906) (2006-2017) – schéma poistky - 6

Č. Relé Popis
R1 K6 Relé motorčeka štartovania, pravá trakcia
R2 K41 Relé vypúšťania, terminál 15
R3 K41/5 Relé motorčeka štartovania, terminál 15
R4 K64
K110		 Sekundárne vstrekovanie vzduchu;

Relé čerpadla sekundárneho vzduchu;

Relé SCR8,

vozidlá s úpravou výfukových plynov
R5 K27 Relé čerpadla paliva
R6 K23/1 Relé ventilátora, predný, nastavenie ventilátora 1
R7 K41/2 Relé vypúšťania, terminál 15 R
R8 K6/1
K6		 Relé štartovania, pomocná batéria;

Relé motorčeka štartovania, ľavá trakcia.
R9 K13/5 Relé odmrazovania zadného okna 1
R10 K13/6
K51/15		 Relé odmrazovania zadného okna 2 s ATA

(Anti-Theft Alarm System);

Relé snehového pluhu, svetlomety s tlmeným svetlom, vľavo.
R11 K117/3
K51/16		 Elektrické relé stupňa 1, ľavé;

Relé snehového pluhu, svetlomety s tlmeným svetlom,

svetlomety s tlmeným svetlom, vpravo.
R12 K117/4
K51/17		 Elektrické relé stupňa 2, ľavé;

Relé snehového pluhu,

svetlomety s diaľkovým svetlom, vľavo.
R13 K41/3
K51/18		 Relé preťaženia, terminál 15 (2);

Relé snehového pluhu, diaľkové svetlá, vpravo.
R14 K13/7 Relé vykurovania čelného skla 1
R15 K88 Relé výrobcu karosérie, terminál 15
R16 K88/1 Relé výrobcu karosérie, terminál 61 (D+)
R17 K95 K93 Relé základného zaťaženia zadnej časti relé;

Relé základného zaťaženia;

Osvetlenie relé Comfort.
R18 K2 Relé systému čistenia svetlometov
R19 K51/10 Akustický signál s relé sirény
R20 K39/3 ATA (systém varovania proti krádeži) relé, trubica
R21 K108 K116 K23/2 Relé obvodového/identifikačného osvetlenia;

Relé lampy evidenčného čísla (vozidlá pre kuriérov);

Relé ventilátora, vykurovanie

pomocného teplého vzduchu,

nastavenie ventilátora 1
R22 K23/3 Relé ventilátora, vykurovanie

pomocného teplého vzduchu,

nastavenie ventilátora 2
R23 K39/1
K124/1		 Relé sirény

Terminál 61 (D+) relé, ochrana

proti krádeži s možnosťou sledovania vozidla
R24 K117/1 Elektrické relé na schod 1, pravé
R25 K117/2 Elektrické relé na schod 2, pravé
R26 K121
K124		 Upozorňovací zariadenie na cúvanie vypnuté relé;

Ochrana proti krádeži

s relé sledovania vozidla.

Ďalšie relé

Č. Relé Popis
– K57 Relé na odpojenie batérie,

vozidlo s ľavostranným pohonom
– K57/4 Relé na odpojenie batérie,

vozidlo s pravostranným pohonom
– K9 Relé klimatizačného systému,

pomocný ventilátor (duo)
– K9/2 Relé klimatizačného systému,

pomocný ventilátor (mono)
– K9/5 Relé klimatizácie zadného priestoru,

pomocný ventilátor
– K120 Relé pomocnej batérie

O Mercedes Sprinter (W906) (2006-2017)

Mercedes Sprinter (W906) je obľúbený model úžitkového vozidla, ktorý bol vyrábaný v rokoch 2006 až 2017. Tento model je známy svojou spoľahlivosťou a všestrannosťou, čo ho robí ideálnym pre rôzne komerčné účely. Sprinter W906 ponúka širokú škálu motorových možností, vrátane dieselových motorov s rôznymi výkonmi, ktoré zabezpečujú efektívnu prevádzku a nízku spotrebu paliva. Vozidlo je dostupné v rôznych konfiguráciách karosérie, čo umožňuje prispôsobenie podľa potrieb zákazníka, či už ide o prepravu tovaru alebo cestujúcich.

Schéma poistkovej skrinky Mercedes Sprinter (W906)

Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes Sprinter (W906), ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka je typicky umiestnená pod prístrojovou doskou na strane vodiča a ďalšia sa môže nachádzať v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov vozidla. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vášho Mercedes Sprinter.

Post correlati:

  1. Mercedes-Benz Classe S w140 (1992-1997) – poistková skrinka
  2. Mercedes-Benz Citan W415 (2012-2018) – poistková skrinka
  3. Mercedes-Benz CLS x218 (2010-2017) – poistková skrinka
  4. Mercedes-Benz SLK R171 (2004-2010) – poistková skrinka
  5. Mercedes-Benz Classe E W124 (1985-1996) – poistková skrinka
  6. Mercedes Trieda C W204 (2007-2014) – batérie
  7. Mercedes Viano (W639) (2003-2010) – batérie
  8. Mercedes-Benz E-Class W123 (1976-1985) – poistková skrinka
Leggere  Mercedes-Benz Atego – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
