Mercedes-Benz CLS w218 (2010-2017) – poistková skrinka
Mercedes-Benz CLS w218 (2010-2017) – schéma poistkovej skrinky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes CLS x218 (2010-2017) je poistka 9 v poistkovej skrinke v motorovom priestore.

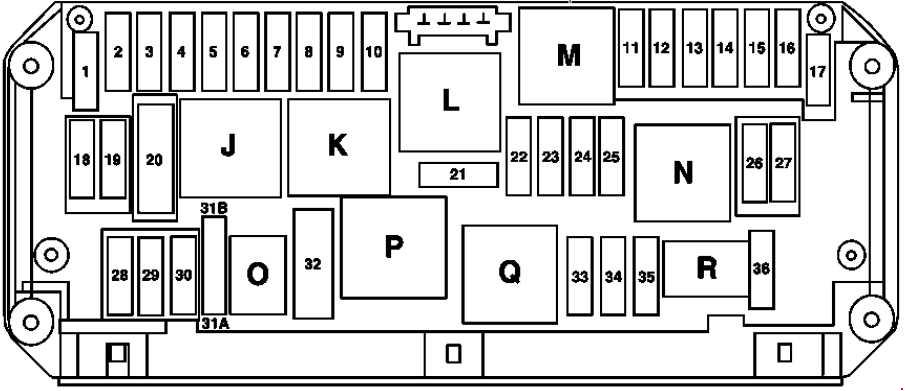

Poistková skrinka v motorovom priestore
| Číslo | Ampery [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25 | Jednotka riadenia elektronická programu stability;
Jednotka riadenia elektronická premium programu stabilizácie jazdného pruhu; Motor ventilátora Regulátor ventilátora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Kontrolér predných dverí na ľavej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Kontrolér predných dverí na pravej strane | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Platné s motorom 157:
Jednotka riadenia systému napájania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Prístrojová doska;
Jednotka riadenia SAM zadná s poistkou a modulom relé; Spínač vonkajších svetiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Týka sa dieselového motora:
Jednotka riadenia CDI. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Týka sa benzínového motora:
Jednotka riadenia ME-SFI. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Relé 50 motorčeka štartéra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Dodatočná jednotka riadenia systému udržiavania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Pri konzole stredovej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Motor stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Aktivované relé vykurovania polohy parkovania stieračov:
Vykurovanie polohy parkovania stieračov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Displej Audio/COMAND;
Ovládací panel Audio/COMAND. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Automatická klimatizácia a jednotka riadenia;
Ovládací panel horného panelu; Tlačidlo režimu automatickej prevodovky; Skupina tlačidiel odpruženia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Modul riadenia stĺpika riadenia;
Multifunkčná kamera; Multifunkčná stereo kamera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Jednotka riadenia elektronická programu stability;
Jednotka riadenia elektronická premium programu stability. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Dodatočná jednotka riadenia systému udržiavania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5 | Platné s motorom 157:
INTERFACCIA DIRECT SELECT |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Elektricky otvárateľná sklenená strecha:
Ovládací panel s ovládacím panelom. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5 | Analógové hodiny;
Rezervné relé. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Jednotka riadenia elektronická blokovania zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 40 | Jednotka riadenia elektronická programu stability;
Jednotka riadenia elektronická premium programu stability. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5 | Spínač brzdových svetiel;
Spínač lampy v odkladacej schránke; Rozpoznávanie obsadenosti predného sedadla pasažiera a |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Motor ventilátora pre motor s vnútorným spaľovaním a klimatizáciu s integrovanou kontrolou;
Týka sa dieselového motora: Jednotka riadenia CDI; Spojovací článok, obvod 87; Týka sa benzínového motora: Jednotka riadenia ME-SFI; Spojovací článok, obvod 87 M2e; Aktuátor lamiel chladiča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20 | Platné pre benzínový motor:
Spojovací článok, obvod 87 M1i; Týka sa dieselového motora: Jednotka riadenia CDI; Spojovací článok, obvod 87. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Platný pre motor diesel:
Spojovací článok, obvod 87; Týka sa motora 157, 276, 278: Spojovací článok, obvod 87 M1e. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 15 | Platný pre motor diesel:
Senzor kyslíka pred katalyzátorom. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Týka sa benzínového motora:
Riadiaca jednotka ME-SFI. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 20 | Rádio;
Rádio so systémom automatického pilota; Riadiaca jednotka COMAND. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 7,5 | Týka sa benzínového motora: riadiaca jednotka ME-SFI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | Týka sa motora diesel:
Kontrolér CDI; Elektronická riadiaca jednotka zapaľovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 7,5 | Panel prístrojov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | Skupina predného svetlometu pravého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Skupina predného svetlometu ľavého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31A | 15 | Aktivované relé klaksónov:
Klaksón ľavý Klaksón pravý. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31B | 15 | Aktivované relé klaksónov:
Klaksón ľavý Klaksón pravý. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | – | Relé sekundárneho vstrekovania vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Úplne integrovaný kontrolér prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 7,5 | Riadiaca jednotka systému napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 7,5 | Riadiaca jednotka asistencie pri nočnom videní;
Riadiaca jednotka DISTRONIC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| jot | Relé 15 obvod | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K. | Relé terminálu 15R | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | Relé vyhrievania polohy parkovania stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | Relé 50 štartovacieho motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | Obvod motora 87 Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P. | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | Rezervné relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | Obvod rámu 87 relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

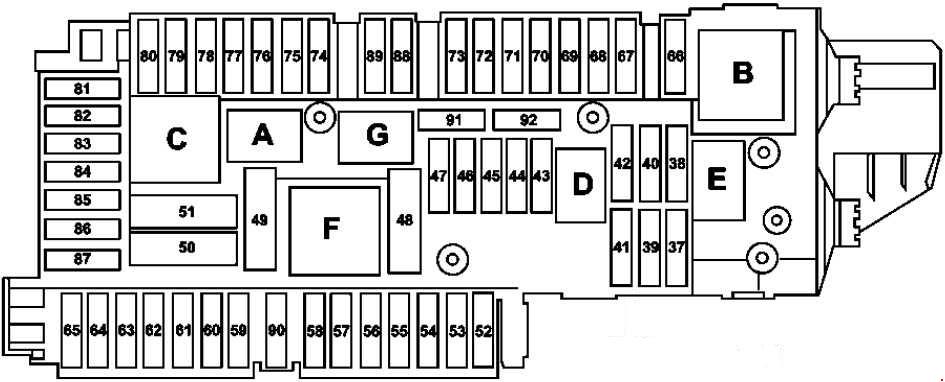

Poistková skrinka v batožinovom priestore
| Č. | Ampery [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 7,5 | Sedadlo vodiča;
Elektromagnet opierky hlavy NECK-PRO; Predné sedadlo pasažiera; Elektroválcový ventil opierky hlavy NECK-PRO. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 15 | Shooting Brake:
Pripojené cez relé stieračov zadného okna: Motor stieračov zadného dverí. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 30 | Platné pre vozidlá s volantom na ľavej strane:
Kontrolér ľavých zadných dverí; Platné pre vozidlá s volantom na pravej strane: Kontrolér ľavých predných dverí. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 30 | Platné pre vozidlá s volantom na ľavej strane:
Kontrolér pravých predných dverí; Platné pre vozidlá s volantom na pravej strane: Kontrolér pravých zadných dverí. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 25 | Riadiaca jednotka systému napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 7,5 | Platné do 31.08.2014:
Komunikačný modul telematických služieb (Informácie o premávke v reálnom čase); Platné od 01.09.2014: Riadiaca jednotka monitorovania tlaku v pneumatikách. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 30 | Spínač nastavenia predného sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 30 | Spínač nastavenia sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 7,5 | Sirenka varovania (interné monitorovanie);
Interná ochrana a riadiaca jednotka ochrany proti ťahaniu (interné monitorovanie); Coupe: M 1, AM, CL [ZV] a zosilňovač antény KEYLESS-GO; Shooting Brake: Zosilňovač antény zadného okna 1; Platné s motorom 157, 276, 278 a verzia USA: Relé čerpadla cirkulácie chladiacej kvapaliny. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 40 | Coupe:
Aktivované relé vyhrievania zadného okna: Vyhrievanie zadného okna; Shooting Brake: Aktivované relé vyhrievania zadného okna: Zosilňovač antény zadného okna 1. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 50 | Navíjač núdzového napätia predného pravého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 50 | Navíjač núdzového napätia predného ľavého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 30 | Riadiaca jednotka rozpoznávania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 15 | Riadiaca jednotka rozpoznávania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 15 | Pri prívese | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 25 | Riadiaca jednotka rozpoznávania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 25 | Riadiaca jednotka rozpoznávania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 7,5 | Predný ľavý nárazník Senzor DISTRONIC (DTR);
Predný pravý nárazník Senzor DISTRONIC (DTR); Zadný ľavý nárazník radarový senzor (aktívny asistent pre mŕtvy uhol); Zadný pravý nárazník radarový senzor (aktívny asistent pre mŕtvy uhol); Zadný ľavý nárazník inteligentný radarový senzor (asistent pre mŕtvy uhol); Inteligentný radarový senzor zadného pravého nárazníka (asistent pre mŕtvy uhol). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 7,5 | Viacotáčková pneumatická pumpa so sedadlom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Aktívna viacotáčková pneumatická pumpa so sedadlom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 40 | Coupe:
Kontrolér zadných dverí (KDS); Shooting Brake: Kontrolér zdvihnutých zadných dverí. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | 25 | Riadiaca jednotka sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | 25 | Kontrolér vyhrievania zadného sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | 25 | Riadiaca jednotka predného sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 7,5 | Do 31.05.2012:
Kontrolér vyhrievania volantu; Situácia k 01.06.2012: Kontrolér modulu stĺpika riadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | 7,5 | Motor zadného ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | 40 | Jednotka riadenia zosilňovača audio systému | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 68 | 15 | Jednotka riadenia AIRmatic | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69 | 25 | Zosilňovač zadných reproduktorov basov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | 5 | Jednotka riadenia monitorovania tlaku v pneumatikách;
Platné od 01.09.2014 s motorom 157, 276, 278 bez verzie USA: Relé čerpadla cirkulácie chladiacej kvapaliny. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | 15 | Pri vozidle, predné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | 15 | Pri batožinovom priestore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | 5 | Platné s motorom 157:
Jednotka riadenia režimu prenosu; Stacionárny kúrenie: Prijímač stacionárneho diaľkovo ovládaného kúrenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | 15 | Jednotka riadenia KEYLESS-GO;
Platné od 01.09.2014: Ľavý predný svetlomet; Skupina pravého predného svetlometu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | 20 | Skupina stacionárneho kúrenia;
Platné od 01.09.2014: Ľavý predný svetlomet; Pravý predný svetlomet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | 15 | Pri zadnej stredovej konzole | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 7,5 | Jednotka riadenia systému detekcie hmotnosti (WSS);
Navigačný procesor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | 7,5 | Jednotka riadenia multimediálneho rozhrania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | 5 | Jednotka riadenia systému video a radarových senzorov;
Platné od 01.09.2014 s balíkom asistenčných systémov Plus: Jednotka riadenia radarových senzorov; Jednotka riadenia podvozku. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 5 | Jednotka riadenia parkovacieho systému | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | 5 | Zosilňovač/kompenzátor antény mobilného telefónu;
Elektrické pripojenie mobilného telefónu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | 7,5 | Regulátor ventilátora ventilácie ľavého predného sedadla;
Regulátor ventilátora ventilácie pravého predného sedadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | 7,5 | Kamera na cúvanie;
Navigačný procesor; Jednotka riadenia systému núdzového volania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | 5 | Invertor kontrolóra kamery na cúvanie;
Napájací modul kamery na cúvanie; SDAR / jednotka riadenia tuner s vysokým rozlíšením; Kontrolór Digital Audio Broadcasting. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | 7,5 | Tuner TV (analógový/digitálny);
Tuner digitálnej televízie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | 7,5 | Jednotka riadenia systému núdzového volania;
Platné do 31.08.2014 s motorom 157, 276, 278 bez americkej verzie: Relé čerpadla cirkulácie chladiacej kvapaliny; Platné do 31.05.2016 s Live Traffic Information alebo systémom núdzového volania eCall Europe: Modul komunikácie telematických služieb; Platné od 01.06.2016: Riadiaca jednotka HERMES; Platné od 01.06.2016 s telefóniou Comfort a diaľkovým ovládaním pre stacionárne kúrenie: Spínač antény pre telefónne a stacionárne kúrenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | 15 | Inteligentný modul servo pre DIRECT SELECT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 89 | 30 | Jednotka riadenia rozpoznávania prívesu;
Platné s motorom 157: Jednotka riadenia systému napájania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 91 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 92 | 15 | Jednotka riadenia KEYLESS-GO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Relé 15 okruh | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Okruh 15R relé (1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Zohriaty relé zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Týka sa naftového motora:
Relé čerpadla paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Shooting Brake:
Relé stieračov čelného skla; Elektricky nastaviteľná pamäť predných sedadiel: Relé nastavenia sedadla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Okruh 15R relé (2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

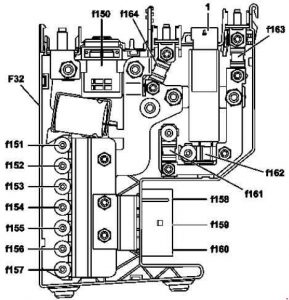

Poistková skrinka predných poistiek
Senzo ECO štartovanie/stop
ECO štartovanie/stop
| Číslo | Ampery [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | – | Funkcia ECO štart/stop:
Pyrofusible 150. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 151 | 60 | Jednotka elektrického riadenia asistencie riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 152 | 60 | Jednotka riadenia SAM predná s poistkou a modulom relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 153 | 100 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 154 | 100 | Motor ventilátora pre motor s vnútorným spaľovaním a klimatizáciu s integrovaným ovládaním (M4 / 7) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 155 | 150 | Týka sa dieselového motora:
Amplifikátor ohrievača PTC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 156 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 157 | 150 | Jednotka riadenia SAM predná s poistkou a modulom relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 158 | 50 | Platné pre vozidlá s volantom naľavo:
Regulátor ventilátora; Týka sa vozidiel s volantom napravo bez DISTRONIC PLUS alebo bez motora 157: Jednotka elektronického riadenia programu stability; Platné pre vozidlá s volantom napravo s DISTRONIC PLUS alebo s motorom 157: Jednotka elektronického riadenia prémiového programu stability. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 159 | 50 | Týka sa vozidiel s volantom napravo bez DISTRONIC PLUS alebo bez motora 157:
Jednotka elektronického riadenia programu stabilizácie jazdného pruhu; Týka sa vozidiel s volantom napravo s DISTRONIC PLUS alebo s motorom 157: Jednotka elektronického riadenia prémiového programu elektronickej stability. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 160 | 60 | Relé AlRmatic | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 161 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 162 | 100 | Jednotka riadenia SAM predná s poistkou a modulom relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 163 | 150 | Senzo funkcia ECO štart/stop:
Jednotka riadenia SAM zadná s poistkou a modulom relé. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 164 | 100 | Senzo ECO štart/stop:
Jednotka riadenia SAM zadná s poistkou a modulom relé. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé čerpadla obehového chladiaceho média
Relé AIRMATIC
Panel poistiek palubnej dosky
| Popis | Ampery [A] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Chráni pripojenie medzi pomocnou batériou a riadiacou jednotkou elektronického zámku zapaľovania a riadiacou jednotkou SAM vpredu (pre motor 276 od 01.09.2014 alebo s motorom 274) | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé a poistka navyše batérie
| Nr | Popis |
| F96 | Poistka prídavná 30 v obvode batérie |
| K114 | Relé prídavné batérie s funkciou ECO štart/stop |
O Mercedes-Benz CLS w218 (2010-2017)
Mercedes-Benz CLS w218, vyrábaný v rokoch 2010 až 2017, je elegantný a luxusný model, ktorý kombinuje športový dizajn s komfortom a pokročilými technológiami. Tento model je známy svojou dynamickou siluetou a precíznym spracovaním interiéru. CLS w218 ponúka rôzne možnosti motorov, vrátane benzínových a naftových variantov, ktoré poskytujú výkonný a efektívny výkon. Medzi najobľúbenejšie motorizácie patria šesťvalcové a osemvalcové motory, ktoré zabezpečujú plynulú jazdu a vynikajúcu akceleráciu. Okrem toho, vozidlo je vybavené najnovšími bezpečnostnými systémami a technológiami pre pohodlie vodiča a pasažierov.
Schéma poistkovej skrinky Mercedes-Benz CLS w218
Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz CLS w218, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza typicky v priestore motorového priestoru a v interiéri vozidla, zvyčajne pod prístrojovou doskou alebo v batožinovom priestore. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo uľahčuje údržbu a opravy. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a spoľahlivú prevádzku vozidla.
