Mercedes-Benz CL C215 (1998-2005) – poistková skrinka

Peter Novák

Mercedes-Benz CL C215 (1998-2005) – schéma poistky

Rok výroby: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes CL C215 (1998-2005) je poistka 86 v poistkovej skrinke vo vnútri alebo 11 v motorovom priestore.

Poistková skrinka a relé v motorovom priestore vľavo

Poistková skrinka a relé v motorovom priestore vľavo
Mercedes-Benz CL c215 – schéma poistiek – motorový priestor (vľavo)
Číslo Ampery [A] Popis
1 40 Relé vykurovania stacionárneho stierača;

Špeciálna verzia:

Nepoužíva sa.
2 50 Relé čerpadla vysokého tlaku a návratu
3 15 Horizontálne nastavenie volantu:

Relé S 1, nastavenie pozdĺžne;

Relé S 2, nastavenie pozdĺžne.
4 15 Vertikálne nastavenie volantu:

Relé S 1, nastavenie výšky;

Relé S 2, nastavenie výšky;
5 40 Relé zapnutia a vypnutia stieračov
6 7,5 do 31.8.02:

Spínač asistencie ohrievača;

od 1.9.02:

Nepoužíva sa.
5 Špeciálna verzia:

Hydraulická brzda.
7 7,5 Špeciálna verzia:

2. trojfázový alternátor;
8 40 Špeciálna verzia:

Hydraulická brzda.
9 30 do 31.8.03:
Platné pre pneumatické odpruženie:

AIRmatic s riadiacim modulom ADS;

Platné pre Active-Body-Control (ABC):

Riadiaci modul ABC;

Špeciálna verzia:

ADS;

Riadenie odpruženia.
20 od 1.9.03:
Platné pre pneumatické odpruženie:

AIRmatic s riadiacim modulom ADS;

Platné pre Active-Body-Control (ABC):

Riadiaci modul ABC.
10 15 Špeciálna verzia:

Čerpadlo vody stierača čelného skla;

Čerpadlo vody na umývanie skiel;

Obvod 15 Spojovací článok;

Zapaľovacie cievky.
11 15 do 31.8.02:

Zapaľovač predný na cigary s osvetlením popolníka.
5 od 1.9.02:

Miesto separácie napájania VICS X137.
12 7,5 do 31.8.02:

Senzor citlivý na vozidlo blokovanie bezpečnostného pásu;

od 1.9.02:

Nepoužíva sa;

Špeciálna verzia:

Senzor bočného airbagu vľavo a airbagu okna;

Senzor bočného airbagu vpravo a airbagu okna.
13 40 Riadiaci modul predných dverí vľavo
14 5 Špeciálna verzia:

Hydraulická brzda
15 40 Špeciálna verzia:

Hydraulická brzda
16 7,5 Spínač brzdových svetiel
17 7,5 C215:

Senzor citlivý na vozidlo pre blokovanie bezpečnostných pásov
18 5 Týka sa prenosného CTEL (D2B) D-net (pred inštaláciou):

Prípojka prenosného CTEL;

Týka sa telefónu MB D-net (D2B):

Rozhranie D2B pre trvalo nainštalovaný telefón;

Týka sa telefónu MB D-net (D2B) so systémom núdzového volania Tele Aid :

Riadiaci modul TELE AID;

Týka sa telefónu MB D-net (D2B) so systémom núdzového volania E-call:

Pevná inštalácia rozhrania D2B;

Riadiaci modul so spínačom frekvencie;

Riadiaci modul núdzových volaní.
19 5 do 31.8.02:

Nepoužíva sa;

od 1.9.02:

Naviják núdzového napätia predný vľavo (W220);

Naviják núdzového napätia predný vpravo (W220).
7,5 Špeciálna verzia:

Súprava ukazovateľov
20 5 do 31.8.02:

Súprava ukazovateľov;

Spojovací článok dát;

od 1.9.02:

Nepoužíva sa.
7,5 Špeciálna verzia:

Spojovací článok diagnostických káblov:

Súprava ukazovateľov

Spojovací článok dát;

Miesto separácie;

Kompletný káblový zväzok / diagnostický modul II, prístrojová doska;

Medzičlánok;

Kompletný káblový zväzok diagnostiky / zadné svetlá 16 pólové;

Merací článok;

Spojovací článok dát.
21 5 do 31.8.02:

Súprava smeroviek;

od 1.9.02:

Nepoužíva sa.
7,5 Špeciálna verzia:

Súprava smeroviek
22 5 do 31.8.02:

Súprava smeroviek
15 od 1.9.02:

Riadiaca jednotka, zobrazenie a správa COMAND
7,5 od 1.9.03;

Japonská verzia:

Jednotka správy, zobrazenia a riadenia COMAND;

Špeciálna verzia:

Súprava smeroviek.
23 10 do 31.8.02:
Klimatizácia:

Modul riadenia AAC [KLA];

Obehové čerpadlo;

Dvojitý ventil ľavý;

Dvojitý ventil pravý.
7,5 od 1.9.02 do 31.8.03:

TV tuner;

od 1.9.02:

Riadiaca jednotka a zobrazenie;

CD prehrávač so zadným displejom a zmenárňou (v batožinovom priestore).
24 10 do 31.8.02:

Diagnostický konektor
20 od 1.9.02:

Modul riadenia audio brány
10 Špeciálna verzia:

Konektor diagnostických káblov:

Súprava smeroviek;

Konektor dát;

Bod oddelenia;

Kompaktný káblový zväzok / diagnostický modul II, prístrojová doska;

Medzikonektor;

Káblový zväzok diagnostiky / zadné svetlá 16 pólov;

Konektor merania;

Konektor dát.
25 25 do 31.8.02:

Nepoužíva sa;

od 1.9.02:

Audio zosilňovač.
10 Špeciálna verzia:

Modul ochrany.
26 10 do 31.8.02:

Centrálny horný riadiaci modul;

od 1.9.02:

Nepoužíva sa.
27 – –
Relé
A Relé kúrenia stacionárneho stierača
B Relé pre c.15
C Relé pre c.15R
D Relé nastavenia stĺpca riadenia dopredu / dozadu 1
E Relé nastavenia stĺpca riadenia dopredu / dozadu 2
F Relé čerpadla vysokého tlaku a návratu
G Relé poloha 1 a 2 stierača
H Relé zapnutia a vypnutia stierača
I Relé nastavenia výšky stĺpca riadenia 1
J Relé nastavenia výšky stĺpca riadenia 2
V Špeciálna verzia:

Relé hydraulickej skupiny posilňovača bŕzd.
W Špeciálna verzia:

Relé bezpečnosti hydraulickej skupiny posilňovača bŕzd.

Poistková skrinka a relé v motorovom priestore vpravo

Poistková skrinka a relé v motorovom priestore vpravo
Mercedes-Benz CL c215 – schéma poistiek – motorový priestor (vpravo)
Č. Ampery [A] Popis
28 15 Relé klaksónu
29 20 Elektronika motora/relé podvozku
10 Špeciálna verzia:

Elektronika motora/relé podvozku
30 20 Elektronika motora/relé podvozku
31 40 Relé vzduchovej pumpy
32 40 Relé kompresora vzduchu
33 40 Jednotka cirkulácie systémov vykurovania
60 Špeciálna verzia:

Elektrický ventilátor nasávania.
34 5 do 31.8.02:
Modul riadenia systému trakcie:

Modul riadenia pre ESP, SPS a BAS

(elektronický stabilizačný program (ESP),

asistencia riadeniu závislá od rýchlosti (SPS),;

asistencia pri brzdení (BAS).
10 od 1.9.02:
Modul riadenia systému trakcie:

Modul riadenia ESP, SPS a BAS

(elektronický stabilizačný program (ESP),

asistencia riadeniu závislá od rýchlosti (SPS),

asistencia pri brzdení (BAS))
35 – do 31.8.02:

Nepoužíva sa
15 od 1.9.02:

Platné pre vykurovanie volantu:

Jednotka riadenia meniča DC/DC.
40 Špeciálna verzia:

Jednotka cirkulácie systémov vykurovania;

Regulátor ventilátora;

Motor ventilátora.
36 7,5 s Distronic:

Modul riadenia DTR
37 15 Jednotka riadenia ETC [EGS];

Jednotka riadenia elektroniky modulu ovládania;

Jednotka riadenia elektrická VGS.
38 5 Verzia USA:

Tlačidlo vo vnútri batožinového priestoru (KIT)
39 40 Modul riadenia predných dverí vpravo
40 10 V prípade xenónových svetlometov:

Modul riadenia nastavenia svetelného lúča svetlometov
41 20 So stacionárnym ohrievačom:

Rádiový prijímač STH;

Ohrievač STH (C215);

Ohrievač STH alebo doplnkový ohrievač (W220);
42 20 Relé jednotky vzduchu pomocného

Špeciálne:

Relé motora ventilátora oleja prevodovky ;

Skupina ventilátora oleja motora:

Spínač teploty (100 ° C).
43 25 Len motor diesel:

Modul riadenia CDI;

Relé štartovania, poistka predná pravá a modul relé;

Relé čerpadla paliva (len OM648).
44 7,5 OM613:

Modul riadenia CDI;

Vyhrievanie zberného potrubia;

Poistka predná pravá a modul relé
10 OM628:

Modul riadenia CDI;

Relé štartovania, poistka predná pravá a modul relé;

Motor a elektrický ventilátor nasávania AC s integrovanou kontrolou;

Čerpadlo cirkulujúce ventilátor;

OM648:
Jednotka riadenia CDI;

Relé CDI;

AAC s integrovanou kontrolou motora ventilátora doplnkového.
45 – –
46 5 s Active-Body-Control (ABC):

Modul riadenia ABC;

s pneumatickým odpružením:

AIRmatic s modulom riadenia ADS.
47 10 Senzor multifunkčný AAC;

Motor ventilátora poistkovej skrinky;

Senzor multifunkčný klimatizácia automatická (funguje s volantom vpravo);

Spínač teploty kvapaliny chladiča (100 ° C).
7,5 Špeciálna verzia:

Senzor multifunkčný
48 7,5 M112 / 113; do 31.8.02:

Modul riadenia ventilátora nasávajúceho M137;

do 31.8.02:

Motor a elektrický ventilátor extraktor AC s integrovanou kontrolou;

Špeciálna verzia:

Modul riadenia ventilátora extraktor.
49 15 Bobina zapaľovania (T1 / 1) a (T1 / 8);

Kondenzátor proti rušeniu.
7,5 Špeciálna verzia:

Modul riadenia ventilátora extraktora
Relé
K Elektronika motora/relé rámu
L Relé štartovania
M Týka sa len nafty:

Relé CDI
N Relé čerpadla vzduchu sekundárneho
O Relé kompresora vzduchu
P Relé klaksónu
V Špeciálna verzia:

Relé hydraulickej skupiny posilňovača brzdy;
W Špeciálna verzia:

Relé bezpečnosti hydraulickej skupiny posilňovača brzdy.

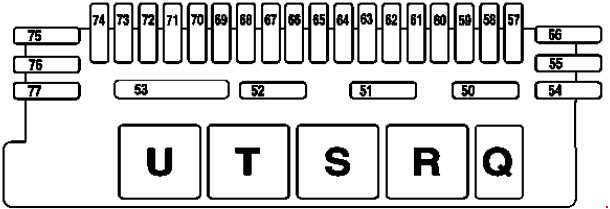

Poistková skrinka a relé v zadnej časti

Poistková skrinka a relé v zadnej časti
Mercedes-Benz CL c215 – schéma poistiek – motorový priestor
Číslo Ampery [A] Popis
50 10 Relé tendina lunotto posteriore
51 5 Relé sensore traino
52 30 Relé pompa carburante
53 50 Relé sbrinamento lunotto posteriore
54 10 Modul riadenia rozpoznanie prívesu;

Špeciálna verzia:

Automatický systém varovania a vypnutia požiaru.
55 25 Pripojovací bod prívesu (13 pólov)
30 Špeciálna verzia:

PAS a systém špeciálneho signalizovania.
56 30 Modul riadenia rozpoznanie prívesu
40 Špeciálna verzia:

Hydraulický mechanizmus zdvíhania okien.
57 25 Čo sa týka centrálneho uzamykania batožinového priestoru na diaľku (HDFS):

Relé otvorenia krytu batožinového priestoru;

Relé uzamykania krytu batožinového priestoru;

Hydraulická pumpa na diaľku uzamykania batožinového priestoru;

Špeciálna verzia:

Nepoužíva sa.
58 7,5 Keyless Go:

Modul riadenia Keyless Go;

Antenna pre ľavé predné dvere;

Antenna keyless pre ľavé dvere Keyless Go (W220);

Antenna Keyless Go na ľavej strane (C215);

Antenna pre keyless Go pre pravé predné dvere;

Antenna pre keyless Go na pravej strane (W220);

Antenna pre keyless Go na pravej strane (C215);

Elektromagnet keyless pre zdvíhanie ľavých predných dverí;

Elektromagnet keyless pre zdvíhanie ľavých zadných dverí (W220);

Elektromagnet keyless pre zdvíhanie pravých predných dverí;

Elektromagnet keyless pre zdvíhanie pravých zadných dverí (W220);

Špeciálna verzia:

Automatický systém varovania a vypnutia požiaru.
59 30 Verzia Taxi:

Modul riadenia multifunkčného vozidla (SVMCM);

Špeciálna verzia:

PAS MCS.
60 7,5 až do 31.8.02:

Nepoužíva sa;

od 1.9.02:

Bod oddelenia napätia napájania procesora VICS;

Procesor navigácie;

Modul zosilňovača antény zadného okna.
61 15 až do 31.8.02:

Rádio;

Modul zosilňovača antény zadného okna;

CD prehrávač s meničom (v batožinovom priestore);

Modul riadenia, zobrazenie a správa COMAND;

Prepojovací obvod telefónu;

Televízny tuner 15C;

Video dekodér;

Relé preťaženia, obvod 15;

Procesor navigácie;

Registrátor údajov o cestnej premávke.
7,5 od 1.9.02:

Jednotka riadenia systému hands-free;

Jednotka riadenia systému hlasového ovládania;

Pripojenie prenosného CTEL;

Jednotka riadenia E-Call;

Vysielač / prijímač telefónu, D2B;

Spínač výberu slúchadla telefónu, predné a zadné (W220);

CTEL rozhranie;

CTEL kompenzátor;

Telefónne rozhranie;

Telefón vysielač / prijímač a TELE AID, D2B;

Jednotka riadenia telekomunikácií (od 1.9.03);

Modul Bluetooth (od 1.9.03);

Zadné slúchadlo telefónu (od 1.9.03 W220);

CTEL kompenzátor (od 1.9.03);

Prevádzka a zobrazenie zadného displeja (od 1.9.03);

Jednotka riadenia GPS skrinky (od 1.6.04);

Univerzálne prenosné CTEL rozhranie (UPCI [UHI]) jednotka riadenia (od 1.6.04);

Jednotka riadenia systému núdzových volaní (od 1.6.04);

Špeciálna verzia:

Nepoužíva sa.
62 20 Výbava pneumatického systému s pripojenými funkciami;

Senzor náklonu ATA (špeciálna verzia).
63 7,5 až do 31.8.02:
Rozhranie D2B pre nainštalovaný trvalo vysielač/prijímač telefónu CTEl, ak je nainštalovaný systém núdzového volania (TELE AID);

Modul riadenia TELE AID;

Modul riadenia systému hlasového ovládania, ak je nainštalovaný systém núdzového volania (TELE AID);

Pripojenie prenosného CTEL;

Údaje o premávke. registrátor.
30 od 1.9.02:

Pneumatická pumpa pre dynamické ovládanie sedadla
64 7,5 až do 31.8.02:

Modul riadenia, zobrazenie a správa COMAND;

Modul zosilňovača antény zadného okna.
25 od 1.9.02:

Regulátor nastavenia ľavého predného sedadla s pamäťou
5 Špeciálna verzia:
Rozhranie D2B pre trvalo nainštalovaný telefón;

Rozhranie D2B pre prenosný mobilný telefón.
65 5 Špeciálna verzia:

Interfácia D2B pre prenosný mobilný telefón
66 25 do 31.8.02:

Audio zosilňovač;
od 1.9.02:

Ovládač nastavenia predného sedadla vpravo s pamäťou.
7,5 Špeciálna verzia:

Vnútorná lampa s univerzálnym kĺbom
67 25 Modul ovládania zadných sedadiel (nie pre C215)
68 15 Modul ovládania klimatizácie vzadu;

Ventil na uzavretie chladiva AC vzadu;

Skupina napájania systému vykurovania vzadu;

Obehové čerpadlo;

Ľavý dvojventil;

Pravý dvojventil.
69 15 Týka sa klimatizácie vzadu:

Modul ovládania klimatizácie vzadu.
70 10 Modul ovládania monitorovania tlaku pneumatík
71 25 do 31.8.02:

Modul ovládania nastavenia predného sedadla vľavo s pamäťou
40 od 1.9.02:

Navíjač núdzového napätia predného vľavo
72 40 Modul ovládania vzadu (C215);

Modul ovládania zadných dverí vľavo (W220).
73 25 do 31.8.02:

Modul ovládania nastavenia predného sedadla vpravo s pamäťou
40 od 1.9.02:

Navíjač núdzového napätia predného vpravo
74 40 Modul ovládania vzadu (C215);

Modul ovládania zadných dverí vpravo (W220).
75 10 So systémom Parktronic:

Modul ovládania PTS
76 15 Chladenie pre zadný operadlo
77 40 Jednotka ovládania panelu ovládania zaveseného
Relé
Q Relé roletky zadného okna
R Relé senzora ťahu
S Relé obvodu 15
T Relé čerpadla paliva
U Relé odmrazovania zadného okna

Poistková skrinka v’kabíne

Poistková skrinka na prístrojovej doske (LHD vpravo alebo pre cestujúcich a RHD vľavo alebo pre cestujúcich).

Poistková skrinka v’kabíne
Mercedes-Benz CL c215 – schéma poistiek – vnútro
Číslo Ampery [A] Popis
78 7,5 Signál upozornenia s doplnkovou batériou;

Modul stĺpika riadenia;

Riadiaca jednotka EIS;

Riadiaca jednotka ME-SFI.
79 5 Sada smeroviek
80 10 Riadiaca jednotka horného panelu
81 10 Spojovací dátový konektor
82 10 Riadiaca jednotka a správa AAC [KLA];

Jednotka dodávajúca systém vykurovania.
83 10 Riadiaca jednotka centrálneho brány
84 5 Sada smeroviek
Spojovací dátový konektor
85 5 Sada smeroviek
86 15 Zapaľovač vpredu  s osvetlením popolníka

Poistková skrinka a relé vpravo pred motorovým priestorom

Poistková skrinka a relé vpravo pred motorovým priestorom
Mercedes-Benz CL c215 – schéma poistiek – motorový priestor (predný pravý)
Číslo Ampery [A] Popis
87 20 Relé Motronic
88 20 Relé Motronic
89 – –
90 10 Čerpadlo cirkulácie chladiča stlačeného vzduchu
91 10 od 1.9.03:

Čerpadlo paliva Intank
Relé
V Relé Motronic
W Relé stlačeného vzduchu
X Relé čerpadla paliva v nádrži

O Mercedes-Benz CL C215 (1998-2005)

Mercedes-Benz CL C215, vyrábaný v rokoch 1998 až 2005, je luxusné kupé, ktoré je súčasťou prestížnej triedy CL. Tento model je známy svojím elegantným dizajnom a pokročilou technológiou, ktorá bola v tom čase na špičkovej úrovni. CL C215 ponúkal rôzne motorizácie, vrátane výkonných benzínových motorov V8 a V12, ktoré poskytovali hladký a dynamický výkon. Interiér vozidla bol vybavený kvalitnými materiálmi a modernými funkciami, ktoré zaručovali komfort a pohodlie pre vodiča aj pasažierov. Tento model bol obľúbený pre svoj luxusný charakter a výnimočný jazdný zážitok.

Schéma poistkovej skrinky Mercedes-Benz CL C215

Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz CL C215, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. V tomto modeli sa poistková skrinka nachádza typicky v priestore motorového priestoru a v interiéri, zvyčajne pod prístrojovou doskou. Schémy na tejto stránke jasne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčová pre zabezpečenie správneho fungovania všetkých elektrických komponentov vo vozidle.

Post correlati:

  1. Mercedes-Benz CLK W209 (2002-2010) – poistková skrinka
  2. Mercedes-Benz Vaneo w414 (2001-2005) – poistková skrinka
  3. Mercedes-Benz Classe S (W222) (2014-2018) – poistková skrinka
  4. Mercedes-Benz GLC X253/C253 (2015-2019…) – poistková skrinka
  5. Mercedes-Benz SLK R172 (2010-2018) – poistková skrinka
  6. Mercedes Classe S W221 (2005-2013) – batérie
  7. Mercedes CLS C218 (od 2011) – batérie
  8. Mercedes-Benz Classe A W177/V177 (2018-2021) – poistková skrinka
Leggere  Mercedes-Benz Classe C W204 (2007-2014) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
