Ford Transit Connect (2002-2020) – poistková skrinka
Ford Transit Connect (2002-2009) – schéma poistkovej skrinky
Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford Transit Connect (2002-2009) je poistka 143 v centrálnej poistkovej skrinke.
Poistková skrinka v motorovom priestore
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40 | Poistková skrinka centrálna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Ventilátor chladenia dvojitý –
poistka sekundárna |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Poistková skrinka centrálna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 60 | Vyhrievané čelné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 40 | Ventilátor chladenia jednorazový –
poistka hlavná |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5_A | 50 | Ventilátor chladenia dvojitý –
poistka hlavná |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 60 | Žhaviče | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 40 | Poistková skrinka centrálna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Kľúč na zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Modul riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Senzor napätia batérie;
Konektor dátovej zbernice. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Palivový ohrievač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | Elektromagnetický ventil štartovacieho motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | ABS čerpadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Ventil PCV;
Ventil VCV. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Svetlomety s tlmenými svetlami, ľavá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Svetlomety s tlmenými svetlami ľavá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Svetlomety s tlmenými svetlami pravá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Výkon PCM;
Senzor rýchlosti vozidla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Denné svetlá
(svetlomety s polohou) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1 | PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Čerpadlo kondenzátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Denné svetlá
(svetlomety s tlmenými svetlami) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20 | Ventily ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | Monitorovanie žhavičov
(naftové motory) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Svetlomety s diaľkovými svetlami pravá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Elektromagnetický ventil kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | Senzor, akčné členy, cievky relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 20 | Svetlomety hmlové | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 20 | Svetlomety s tlmenými svetlami
(cez relé svetlometov s diaľkovými svetlami) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | 30 | Motor ventilátora kúrenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 7,5 | Vyhrievané čelné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka centrálna
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 130 | 15 | Potencia flash GEM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 131 | 5 | Napájacie zrkadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 132 | 10 | Spínač svetla (30);
GEM VBAT Vonkajšie osvetlenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 133 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 134 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 135 | 10 | Spínač svetlometov;
Denné svetlá |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 136 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 137 | 7,5 | Rádio;
Súprava smeroviek. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 138 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 139 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 140 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 141 | 10 | Rezervné lampy;
Vyhrievané trysky pre predné stierače. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 142 | 15 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 143 | 20 | Zapaľovač cigariet;
Predný pomocný napájací bod. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 144 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 145 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 146 | 20 | Motor predného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 147 | 10 | Vyhrievané predné sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 148 | 7,5 | GEM VBAT;
Recirc / ICL (30-). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 149 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 151 | 15 | Rádio (pamäť a napájanie);
Modul BTVC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 152 | 7,5 | Klimatizácia;
Asistencia pri parkovaní. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 153 | 7,5 | Vnútorné osvetlenie a
úspora batérie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 154 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 155 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 156 | 7,5 | Bočné svetlá – pravá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 157 | 7,5 | Osvetlenie evidenčného čísla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 158 | 7,5 | Spínač svetla;
Senzor dažďa. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 159 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 160 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 161 | 7,5 | ABS;
ESP; Senzor uhla riadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 162 | 7,5 | Modul airbagu;
Indikátor PADI. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 163 | 20 | Blok GEM VBATT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 164 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 165 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 166 | 25 | Predné okná elektricky ovládané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 167 | 7,5 | Vyhrievané zrkadlá;
Vyhrievané zadné sklo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 168 | 10 | Deňné svetlá;
Svetlá na polohe; Osvetlenie evidenčného čísla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 169 | 20 | Druhý bod napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 170 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 171 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 172 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 173 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 174 | 20 | Zadný presofond,
Manuálne stierače Transco |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 175 | 7,5 | Bočné svetlá – ľavá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 176 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 177 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 178 | 25 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 179 | 7,5 | Sada indikátorov;
PATS; Pedál akcelerátora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 180 | 20 | Predný a zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 181 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 182 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ford Transit Connect (2009-2013) – schéma poistkových skríň
Rok výroby: 2009, 2010, 2011, 2012, 2013.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford Transit Connect (2009-2013) je poistka 14 v poistkovej skrinke v kabíne.

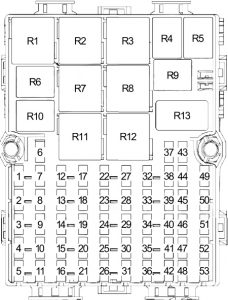

Poistková skrinka v kabíne
| Č. | Amperi [A] | Popis |
| 1 | 15 | Modul elektroniky všeobecný (GEM) |
| 2 | 5 | Spínač zrkadla spätného pohľadu vonkajšieho |
| 3 | 10 | Hlavný spínač svetiel, modul elektroniky všeobecný (GEM) |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | 15 | Modul elektroniky všeobecný (GEM) |
| 8 | 7,5 | Modul ovládania audia (ACM), prístrojová doska (IC), modul monitorovania tlaku pneumatík (TPMS) |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Hlavný spínač svetiel |
| 13 | 15 | Spínač poloha pedála brzdy |
| 14 | 15 | Zapaľovač cigariet (vpredu) |
| 15 | – | – |
| 16 | – | – |
| 17 | 20 | Relé stierača predného skla, modul elektroniky všeobecný (GEM), motor stierača čelného skla |
| 18 | – | – |
| 19 | 7,5 | Modul elektroniky všeobecný (GEM), prístrojová doska (IC) |
| 20 | – | – |
| 21 | – | – |
| 22 | 15 | Modul ovládania audia (ACM), modul rozpoznávania hlasu (SRM) |
| 23 | 7,5 | Spínač klimatizácie, modul asistencie parkovania (PAM) |
| 24 | 7,5 | Relé vnútorných svetiel |
| 25 | – | – |
| 26 | – | – |
| 27 | 7,5 | Svetlá polohy, bočné a núdzové pravé |
| 28 | 7,5 | Svetlá evidenčného čísla |
| 29 | 10 | Hlavný spínač svetiel |
| 30 | – | – |
| 31 | – | – |
| 32 | 7,5 | Modul systému proti zablokovaniu (ABS), modul senzora uhla riadenia |
| 33 | 7,5 | Modul klasifikácie pasažierov (OCSM), indikátor deaktivácie airbagu pasažiera (PAD), modul kontroly obmedzení (RCM) |
| 34 | 20 | Modul elektroniky, relé odomykania zadných dverí |
| 35 | – | – |
| 36 | – | – |
| 37 | 25 | Hlavný spínač ovládania okna, relé znižovania okna na jedno tlačidlo |
| 38 | 7,5 | Externé zrkadlá, spínač odmrazovania |
| 39 | – | – |
| 40 | 15 | Napájací bod (?) |
| 41 | – | – |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | 15 | Zadný napájací bod |
| 46 | 7,5 | Osvetlenie polohy, bočné a núdzové svetlá vľavo |
| 47 | – | – |
| 48 | – | – |
| 49 | 25 | Odmrazovanie zadného skla |
| 50 | 7,5 | Modul elektroniky, prístrojová doska (IC), vysielač-prijímač pasívneho alarmu, modul monitorovania tlaku pneumatík (TPMS) |
| 51 | 20 | Modul elektroniky, spínač stierača / umývača skla, motory stierača zadného skla |
| 52 | – | – |
| 53 | – | – |
| Relé | ||
| R1 | – | – |
| R2 | – | – |
| R3 | – | – |
| R4 | – | Vnútorné osvetlenie |
| R5 | – | Predný stierač |
| R6 | – | Vstup pre diaľkové svetlo |
| R7 | – | Odmrazovač zadného skla |
| R8 | – | – |
| R9 | – | Odemykanie zadných dverí |
| R10 | – | – |
| R11 | – | Motor ventilátora |
| R12 | – | – |
| R13 | – | – |
