Ford C-MAX (2003-2019) – poistková skrinka
Ford C-MAX (2003-2010) – schéma poistky
Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford C-MAX je poistka 29 (2003-2007) alebo 109 (2007-2010) v poistkovej skrinke v kabíne.

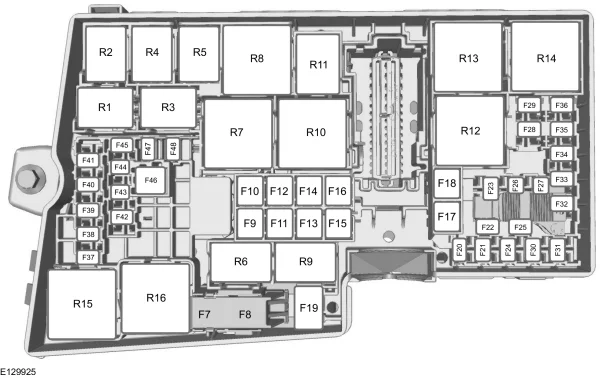

Poistková skrinka v motorovom priestore (typ 1)
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40 | Ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 80 | Servoriadenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 60 | Napájanie poistkovej skrinky
v kabíne 1. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 60 | Napájanie poistkovej skrinky
v kabíne 2. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 80 | Prídavný ohrievač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 60 | Žhaviaca sviečka (iba Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | ABS, čerpadlo kontroly stability | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | ABS, ventily kontroly stability | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Modul riadenia systému prenosu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Kľúč na zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 40 | Relé zapaľovania 15l | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Elektromagnetický ventil štartéra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 40 | Vyhrievané čelné sklo – pravá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Relé ventilátora chladenia
(Sigma – iba bez A / C). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 40 | Vyhrievané čelné sklo, ľavá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | Nez použité | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30 | Inverter výkonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Modulo ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Prídavný ohrievač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Modul posilňovača riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 30 | Stierače svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Prídavný ohrievač
(iba Diesel) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Zapaľovanie, relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Automatická prevodovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | Spojka klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Monitorovanie žhaviacich sviečok
(iba Diesel) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | Klimatizácia s dvoma zónami | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 3 | Modul riadenia motora;
Automatická prevodovka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Inteligentné nabíjanie senzora batérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Automatická prevodovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Ohrievané senzory kyslíka (iba benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Bypass ventil intercoolera
(iba Diesel) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10 | Vstrekovače;
Zapaľovacie cievky, |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 10 | Modul riadenia motora,
ventily, solenoidy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Modul riadenia systému prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek v motorovom priestore (2003-2007)
Popis
| 1 | Ventilátor chladenia 40/60A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Servotvorba 80A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 60A Schéma poistiek v kabíne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 60A Schéma poistiek v kabíne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 80A Pomocné kúrenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 60A Diesel: Žhaviace sviečky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30A ABS, dynamická stabilizačná pumpa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20A ABS, dynamické stabilizačné ventily | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Riadiaca jednotka motora 20A; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30A Ventilátor klimatizačného systému | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20A Kľúč na zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 40A Relé zapaľovania 15l | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20A Motorček na štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 40A Vyhrievané čelné sklo, pravá strana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30A Relé ventilátora chladenia (Sigma – len možnosti bez klimatizácie) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 40A Vyhrievané čelné sklo, ľavá strana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Elektronická parkovacia brzda 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Inverter 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Modul ABS 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15A Hlasový signál | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20A Diesel: pomocné kúrenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Modul servotvorby 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 30A Umývač svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15A Diesel: pomocné kúrenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10A Relé zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10/15A Riadiaca jednotka automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Spojka kompresora klimatizácie 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10A Diesel: riadiaca jednotka žhaviacich sviečok | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10A Systém oddelenej klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 3A Riadiaca jednotka motora, riadiaca jednotka automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10A inteligentné nabíjanie batérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10A 2004-2007: 16V + VCT: Ventilácia 2007-2010: Riadič automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10A Benzín: Ohrievané kyslíkové senzory Nafta: Bypass ventil pre intercooler | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10A Benzín: vstrekovače, zapaľovacie cievky 2004-2007: Diesel: Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 10A Riadič motora, ventily | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10A Riadiaca jednotka motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Blokovanie štartéra (automatická prevodovka) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Hlasový signál | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Osvetlenie cúvania (automatická prevodovka) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Ohrievanie nafty 16 V + VCT: Ventilácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Hlavné relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Vyhrievané čelné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Umývač svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Ohrievač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Chladiaca ventilátor (bez klimatizácie) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Štartér | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Chladiaca ventilátor pre energetické riadenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Hlavná poistková skrinka v Ford C-MAX
Nachádza sa vedľa hlavného a pozostáva z vysokovýkonných poistkových zariadení.
- (80A) Modul riadenia posilňovača riadenia
- (150A) Motorček na štartovanie
- (100A)
- (50A) Modul riadenia multifunkčný
- (80A) Pomocné kúrenie

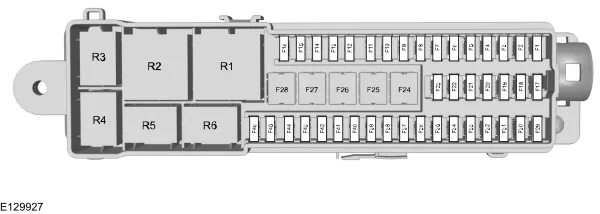

- (70A) Poistka batožinového priestoru / schéma relé
- (60A)
- (50A) Modul riadenia motora ventilátora chladenia
- (50A) Modul riadenia multifunkčný
- (60A) Modul riadenia sviečok predohrevu

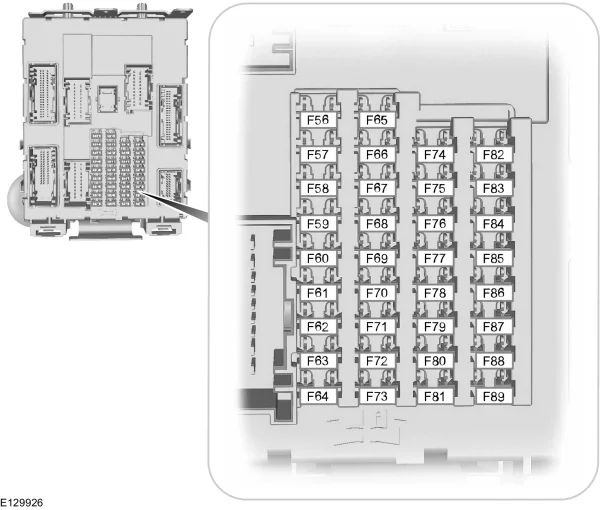

Poistková skrinka v kabíne (2007-2010)
Chránené komponenty
| 37 | 10A Svetlomet ľavý pre svetlomety s tlmenými svetlami | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10A Svetlomet pravý s tlmenými svetlami | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 20A Zapaľovač cigariet, zadná zásuvka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 20A Otváracia strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 20A Elektrický modul dverí predného spolujazdca | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 7,5A Vyhrievané zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 10A Elektronické moduly (napájané z batérie) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Diagnostický konektor 10A (OBD II) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 10A Denné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 10A Prístrojová doska, multifunkčný elektronický modul (GEM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 15A Čerpadlo ostrekovača, vyhrievané trysky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 20A Svetlomety s tlmenými svetlami, denné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 15A Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 20A Stierač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 15A Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 25A Vyhrievané čelné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 7.5A Ľavé bočné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 7.5A Pravé bočné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 20A Elektrický modul dverí vodiča, centrálne zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 20A Systém bezkľúčového prístupu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 10A systém proti krádeži siréna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | Audio systém 15A (napájané z batérie) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | Zásuvka 25A v batožinovom priestore, konektor prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 15A Svetlomet pravý s tlmenými svetlami | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 15A Svetlomet ľavý s tlmenými svetlami | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | 20A Elektrické nastavenie sedadla vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | Okna 25A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | Airbag 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | 7,5A Kontrola uhla svetlometov, svetlá s tlmeným svetlom, modul xenón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | 10A Imobilizér (WFS), prístrojová doska (napájaná zo spínača zapaľovania) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 68 | 7.5A Rádio, prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | 10A Elektronické moduly (napájané zo zapaľovania) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | 10A Denné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | Multifunkčný elektronický modul 25A (GEM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | 7,5A Osvetlenie evidenčnej tabulky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | 15A Brzdové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | 10A Riadiaca jednotka prevodovky, pedál elektrického akcelerátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | 7,5A Elektrická parkovacia brzda | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 25A Relé centrálneho zamykania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | 15A Stierač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | 15A Elektricky sklopné zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 10A Vnútorné osvetlenie, elektrické zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | 20A Elektrický modul pravých zadných dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | 20A Elektrický modul ľavých zadných dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | 10A CD menič, zábava pre zadné sedadlá (RSE) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | 10A Svetlá cúvania, konektor prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | Systém chladenia 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | 20A Vyhrievané sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K1 | Vyhrievané čelné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K4 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K5 | Denné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

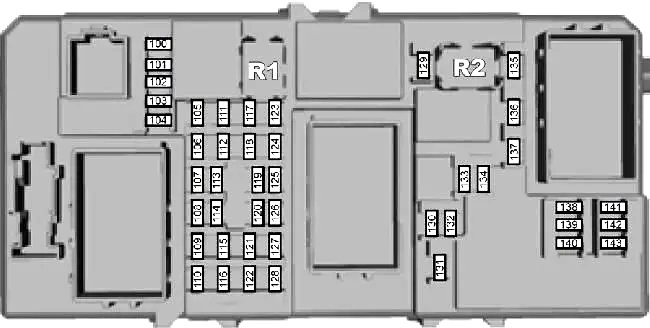

Schéma poistiek v’kabíne (2007-2010) – Ford C-MAX
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 10 | Napájanie zapalovania elektronických modulov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 101 | 20 | Elektrický modul strešného okna;
Elektrické sedadlo vodiča, |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 102 | 10 | Ovládanie vykurovania;
Stĺpik riadenia; Filtrovanie pevných častíc; Prijímač diaľkového ovládania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 103 | 10 | Napájanie z batérie ovládania osvetlenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 104 | 10 | Úspora batérie;
Vnútorné osvetlenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 105 | 25 | Vyhrievané čelné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 106 | 20 | Systém bez kľúča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 107 | 10 | Napájanie batérie palubnej dosky;
Diagnostika na palube. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 108 | 7,5 | Príslušenstvo pre palubnú dosku
(audio a navigačná jednotka). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 109 | 20 | Zapaľovač cigariet,
dodatočná napájacia zásuvka vzadu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 110 | 10 | Napájanie zapalovania denných svetiel
pre spínač osvetlenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 111 | 15 | Čerpadlo paliva (iba benzínový motor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 112 | 15 | Napájanie batérie audio modulov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 113 | 10 | Dené svetlá (parkovacie svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 114 | 10 | Napájanie zapalovania palubnej dosky;
Imobilizér motora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 115 | 7,5 | Napájanie zapalovania ovládania osvetlenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 116 | 20 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 117 | 7,5 | Osvetlenie evidenčného čísla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 118 | 20 | Modul dverí, zadné ľavé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 119 | 15 | Dodatočná napájacia zásuvka v batožinovom priestore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Dodatočná napájacia zásuvka v batožinovom priestore
(vozidlá s ťahacím modulom). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 120 | 20 | Modul dverí, zadné pravé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 121 | 20 | Predné vyhrievané sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 122 | 10 | Modul airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 123 | 7,5 | Vyhrievané vonkajšie zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 124 | 7,5 | Parkovacie svetlá, bočné svetlá, zadné svetlá
(na ľavej strane). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 7,5 | Parkovacie svetlá, bočné svetlá, zadné svetlá
(pravá strana). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 126 | 20 | Systém bez kľúča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 127 | 25 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 128 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 129 | 20 | Stierače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 130 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 131 | 15 | Stierač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 132 | 15 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 133 | 25 | Relé centrálneho zamykania, modul dverí pre cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 134 | 20 | Centrálne zamykanie, modul dverí pre vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 135 | 20 | Deň svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 136 | 15 | Čerpadlo ostrekovača, vyhrievané trysky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 137 | 10 | Akustický signál rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 138 | 10 | Modul riadenia motora;
Pedál akcelerátora; Automatická prevodovka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 139 | 10 | Hmlové svetlá pravá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 140 | 10 | Hmlové svetlá ľavá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 141 | 10 | Žiarovka cúvacieho svetla, elektrické zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 142 | 15 | Hmlové svetlá pravá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 143 | 15 | Hmlové svetlá ľavá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | |
| R1 | Čerpadlo paliva |
| R2 | Nepoužíva sa |
Ford C-MAX (2010-2015) – schéma poistkovej skrinky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford C-MAX (2010-2015) je poistka 61 v poistkovej skrinke v kabíne.
Poistková skrinka v motorovom priestore
Ford C-MAX – poistky – poloha
| Č. | Amperáže [A] | Popis |
| 7 | 40 | Čerpadlo systému proti zablokovaniu |
| 8 | 30 | Ventil systému proti zablokovaniu |
| 9 | Striekací systém svetlometov | |
| 10 | Ventilátor vykurovača | |
| 11 | Modul kvality napätia | |
| 12 | Relé riadenia motora | |
| 13 | Relé štartovacieho motora | |
| 14 | Vyhrievané čelné sklo (pravá strana) | |
| 15 | Ventilátor intercoolera – 1,0 l EcoBoost | |
| 16 | Vyhrievané čelné sklo (ľavá strana) | |
| 17 | Vyhrievač na palivo | |
| 18 | stierač | |
| 19 | 5 | Systém proti zablokovaniu; Elektronický modul stabilizačného programu. |
| 20 | 15 | Klaksón |
| 21 | 5 | Spínač brzdových svetiel |
| 22 | 15 | Systém monitorovania batérie |
| 23 | 5 | Vinutia relé; Modul spínača riadenia osvetlenia. |
| 24 | 20 | Pri napájaní vzadu |
| 25 | 10 | Elektrické vonkajšie zrkadlá |
| 26 | 15 | Modul riadenia systému prenosu |
| 27 | 15 | Spojka klimatizácie |
| 28 | – | Nie je použité |
| 29 | 25 | Vyhrievané zadné sklo |
| 30 | 5 | Modul riadenia systému prenosu |
| 31 | – | Nie je použité |
| 32 | 10 | Ventil na recirkuláciu výfukových plynov; Ventily na kontrolu vírenia; Vyhrievaný senzor kyslíka vo výfukových plynoch (riadenie motora); Elektronické relé modulu riadenia ventilátora (cievka); Prevádzka na module čerpadla vody – 1,0 l EcoBoost. |
| 33 | 10 | Zapaľovacie cievky |
| 34 | 10 | Injektory |
| 35 | 5 | Cievka relé intercoolera |
| 15 | Ohrievač filtra (naftový motor) | |
| 36 | 10 | Modul riadenia systému prenosu |
| 37 | – | Nie je použité |
| 38 | 15 | Modul riadenia motora; Modul riadenia prevodovky. |
| 39 | 5 | Modul riadenia svetlometov |
| 40 | 5 | Elektrické posilňovače riadenia |
| 41 | 20 | Modul riadenia karosérie |
| 42 | 15 | Stierač zadného skla |
| 43 | 15 | Nastavenie svetlometov |
| 44 | – | Nie je použité |
| 45 | 10 | Vyhrievané trysky na stierače |
| 46 | 25 | Elektrické okná (predné) |
| 47 | 7,5 | Vyhrievané vonkajšie zrkadlá |
| 48 | 15 | Vaporizer |
Poistková skrinka v kabíne
| Č. | Amperáž [A] | Popis |
| 56 | 20 | Napájanie čerpadla paliva |
| 57 | – | Nez použité |
| 58 | – | Nez použité |
| 59 | 5 | Napájanie pasívneho antiradaru. |
| 60 | 10 | Interné osvetlenie; Sada spínačov dverí vodiča; Odkladacia schránka. |
| 61 | 20 | Zapaľovač cigariet |
| 62 | 5 | Modul senzora dažďa; Zrkadlo s automatickou funkciou zatmenia. |
| 63 | – | Nez použité |
| 64 | – | Nez použité |
| 65 | 10 | Otvorenie zadného veka |
| 66 | 20 | Uzamknutie dverí vodiča; Dvojité uzamknutie. |
| 67 | 7,5 | Informačný a zábavný displej |
| 68 | 15 | Uzamknutie stĺpika riadenia |
| 69 | 5 | Sada smeroviek |
| 70 | 20 | Centrálne zamykanie |
| 71 | 10 | Klimatizácia |
| 72 | 7,5 | Modul riadenia na volante |
| 73 | 7,5 | Alarm, diagnostika palubného systému II |
| 74 | 15 | Svetlomety |
| 75 | 15 | Predné hmlové svetlá |
| 76 | 10 | Žiarovka cúvacieho svetla |
| 77 | 20 | Čerpadlo stierača |
| 78 | 5 | Spínač zapaľovania alebo tlačidlo štartovania. |
| 79 | 15 | Modul hlasovej asistencie; Rádio; Navigačný systém; DVD prehrávač; CD menič; Tlačidlo zamknutia dverí. |
| 80 | – | Nepoužíva sa |
| 81 | 5 | Senzor pohybu vnútri; Rádiový prijímač; Slnečné clony. |
| 82 | 20 | Hmotnosť čerpadla stierača |
| 83 | 20 | Základňa centrálneho zamykania |
| 84 | 20 | Zamknutie dverí vodiča a dvojité zamknutie základne |
| 85 | 7,5 | Rádio; Navigačný systém; Spínač airbagu pre cestujúcich; Spínač vyhrievaných predných sedadiel; Vyhrievanie na stojato; Manuálny modul vyhrievania klimatizácie. |
| 86 | 10 | Systém udržiavania |
| 87 | – | Nepoužíva sa |
| 88 | – | Nepoužíva sa |
| 89 | – | Nepoužíva sa |
Poistková skrinka v batožinovom priestore
| Číslo | Amperáže [A] | Popis |
| 1 | – | Nie je používané |
| 2 | 10 | Modul vozidla bez kľúča |
| 3 | 5 | Rukoväte dverí vozidla bez kľúča |
| 4 | 25 | Modul dverí (predné ľavé) (elektrické okná, centrálne zamykanie, vonkajšie zrkadlo so elektrickým sklápacím mechanizmom, vyhrievané vonkajšie zrkadlo) |
| 5 | 25 | Modul dverí (predné pravé) (elektrické okná, centrálne zamykanie, vonkajšie zrkadlo so elektrickým sklápacím mechanizmom, vyhrievané vonkajšie zrkadlo) |
| 6 | 25 | Modul dverí (zadné ľavé) (elektrické okná) |
| 7 | 25 | Modul dverí (zadné pravé) (elektrické okná) |
| 8 | 10 | Klaksón alarmu |
| 9 | 25 | Sedadlo vodiča s elektrickým ovládaním |
| 10 | – | Nie je používané |
| 11 | – | Nie je používané |
| 12 | 10 | Modul klimatizácie |
| 13 | 5 | Modul súpravy ukazovateľov |
| 14 | 7,5 | Informačný a zábavný displej; Modul GPS (s modulom štart-stop). |
| 15 | 15 | Audio jednotka; Modul ovládacieho panela audio systému. |
| 16 | – | Nie je používané |
| 17 | – | Nie je používané |
| 18 | – | Nie je používané |
| 19 | – | Nie je používané |
| 20 | – | Nie je používané |
| 21 | – | Nie je používané |
| 22 | – | Nie je používané |
| 23 | – | Nie je používané |
| 24 | 30 | Inverter výkonu |
| 25 | 25 | Elektrické dvere |
| 26 | 40 | Príslušenstvo, modul prívesu |
| 27 | – | Nepoužíva sa |
| 28 | – | Nepoužíva sa |
| 29 | 5 | Monitor mŕtveho uhla; Asistencia pri udržiavaní jazdného pruhu; Aktívne zastavenie v meste; Záložná kamera (bez modulu start-stop). |
| 5 | Rozšírený signál zapnutia (s modulom start-stop) | |
| 30 | 5 | Modul asistencie pri parkovaní |
| 31 | – | Nepoužíva sa |
| 32 | 5 | Inverter výkonu |
| 33 | – | Nepoužíva sa |
| 34 | 15 | Vyhrievané sedadlo vodiča |
| 35 | 15 | Vyhrievané sedadlo predného spolujazdca |
| 36 | – | Nepoužíva sa |
| 37 | 20 | Systém slnečných clôn |
| 38 | – | Nepoužíva sa |
| 39 | – | Nepoužíva sa |
| 40 | – | Nepoužíva sa |
| 41 | – | Nepoužíva sa |
| 42 | – | Nepoužíva sa |
| 43 | – | Nepoužíva sa |
| 44 | – | Nepoužíva sa |
| 45 | – | Nepoužíva sa |
| 46 | 5 | Monitor mŕtveho uhla; Asistencia pri udržiavaní jazdného pruhu; Záložná kamera (s modulom start-stop) |
Ford C-MAX (2015) – schéma poistkovej skrinky (do 22-06-2015)
Poistka zapaľovača cigariet (zásuvka napájania) v Ford C-MAX (2015) je poistka F61 v poistkovej skrinke v kabíne.
Poistková skrinka v motorovom priestore
| Č. | Amp [A] | Popis |
| F7 | 40 ** | Systém prevencie zablokovania kolies; Elektronický stabilizačný program. |
| F8 | 30 ** | Elektronický stabilizačný program |
| F9 | 20 ** | Striekacie zariadenie svetlometov |
| F10 | 40 ** | Motor ventilátora |
| F11 | 30 ** | Modul Auto-Start-Stop |
| F12 | 30 ** | Modul riadenia systému prenosu |
| F13 | 30 ** | Relé štartovacieho motora |
| F14 | 40 ** | Vyhrievaný prvok predného skla na pravej strane |
| F15 | 25 * | Ventilátor intercoolera (1,0 l) |
| 40 ** | Relé chladenia ventilátora 1 | |
| F 16 | 40 ** | Vyhrievaný prvok predného skla na ľavej strane |
| F17 | 20 ** | Prídavný ohrievač |
| F18 | 20 ** | Stierače |
| F19 | 5 * | Systém prevencie zablokovania kolies; Elektronický stabilizačný program. |
| F20 | 15 * | Klakson |
| F21 | 5 * | Brzdové svetlá |
| F22 | 15 * | Systém monitorovania batérie |
| F23 | 5 * | Bobiny relé; Ovládanie osvetlenia. |
| F24 | 20 ** | Napájacia zásuvka v batožinovom priestore |
| F25 | – | Nepoužíva sa |
| F26 | 25 * | Modul riadenia prevodovky (TMC 6F35) |
| 15 * | Modul riadenia prevodovky (TMC MPS6) |
| F27 | 15 * | Spínač klimatizácie |
| F28 | 7,5 * | Zadná kamera. Systém varovania pred kolíziou |
| F29 | – | Nepoužíva sa |
| F30 | 5 * | Modul riadenia systému prenosu |
| F31 | – | Nepoužíva sa |
| F32 | 10 * | Modul riadenia systému prenosu; Relé modulu ventilátora chladenia. |
| F33 | 15 * | Modul riadenia systému prenosu; Zapaľovacie cievky. |
| F34 | 10 * | Modul riadenia systému prenosu |
| F35 | 10 * | Senor prítomnosti vody v palive; Modul riadenia systému prenosu; Zapaľovacie cievky. |
| F36 | – | Nepoužíva sa |
| F37 | – | Nepoužíva sa |
| F38 | 15 * | Modul riadenia systému prenosu |
| F39 | 5 * | Nastavenie svetlometov |
| F40 | 5 * | Elektronické posilňovanie riadenia |
| F41 | 20 ** | Modul riadenia karosérie |
| F42 | – | Nepoužíva sa |
| F43 | 15 * | Nastavenie svetlometov; Adaptívne predné osvetlenie. |
| F44 | 5 * | Adaptívny tempomat |
| F45 | 10 * | Vyhrievaná tryska ostrekovača |
| F46 | 25 * | Ventilátor chladenia |
| F47 | – | Nepoužíva sa |
| F48 | 15 * | Odvlhčovač filtra pevných častíc |
| * Mini poistky** Poistky s kartušou | ||
| Relé | Popis |
| R1 | Ventilátor intercoolera |
| R2 | Klakson |
| R3 | Odvlhčovač filtra pevných častíc |
| R4 | Relé zapnutie/vypnutie stieračov čelného skla |
| R5 | Striekací systém svetlometov |
| R6 | Relé vysoká/nízka úroveň predných stieračov |
| R7 | Vyhrievané predné sklo |
| R8 | Relé chladiaceho ventilátora |
| R9 | Nepoužíva sa |
| R10 | Relé chladiaceho ventilátora |
| R11 | Spojka klimatizácie |
| R12 | Relé chladiaceho ventilátora |
| R13 | Motor ventilátora |
| R14 | Modul riadenia motora |
| R15 | Relé štartovacieho motora |
| R16 | Zapaľovanie |
Poistková skrinka v kabíne
| Č. | Amp [A] | Popis |
| F56 | 20 | Čerpadlo paliva |
| F57 | – | Nepoužíva sa |
| F58 | – | Nepoužíva sa |
| F59 | 5 | Pasívny prijímač-vysielač proti krádeži |
| F60 | 10 | Vnútorné osvetlenie; Sada spínačov dverí vodiča; Lampa na rukavice; Ambientálne svetlo. |
| F61 | 20 | Zapaľovač cigariet vpredu; Body pomocného napájania vzadu. |
| F62 | 5 | Automatické stierače; Senzor vlhkosti; Vnútorné zrkadlo s funkciou automatického zatemnenia. |
| F63 | 10 | Adaptívny tempomat |
| F64 | – | Nepoužíva sa |
| F65 | 10 | Otváranie zadného dverí |
| F66 | 20 | Uzamknutie dverí vodiča; Uzamknutie krytu paliva; Dvojité centrálne zamykanie. |
| F67 | 7,5 | Modul SYNC; Modul globálneho polohovacieho systému; Informačný a zábavný displej. |
| F68 | 15 | Elektrické uzamknutie stĺpika riadenia |
| F69 | 5 | Sada smeroviek |
| F70 | 20 | Centrálne zamykanie |
| F71 | 7,5 | Klimatizácia |
| F72 | 7,5 | Modul riadenia |
| F73 | 7,5 | Pripojenie dát; Ukazovateľ batérie. |
| F74 | 15 | Svetlomety |
| F75 | 15 | Predné hmlové svetlá |
| F76 | 10 | Svetlá cúvania |
| F77 | 20 | Čerpadlo na ostrekovanie predného a zadného skla |
| F78 | 5 | Zapaľovanie; Stlačte spínač zapaľovania; Modul vozidla bez kľúča. |
| F79 | 15 | Audio jednotka; Spínač núdzových svetiel; Elektronický obkladový panel. |
| F80 | 20 | Otvoriteľná strecha |
| F81 | 5 | Interný pohybový senzor; Rádiový prijímač. |
| F82 | 20 | Čerpadlo na ostrekovanie predného a zadného skla |
| F83 | 20 | Centrálne zamykanie |
| F84 | 20 | Odomknutie dverí vodiča; Odomknutie viečka paliva; Dvojité centrálne zamykanie. |
| F85 | 7,5 | Klimatizácia; Relé stierača; Prídavný ohrievač; Rádi; Adaptívny tempomat. |
| F86 | 10 | Modul na kontrolu obmedzení; Systém klasifikácie cestujúcich. |
| F87 | 15 | Vyhrievaný volant |
| F88 | 20 | Modul kvality napätia |
| F89 | – | Nepoužíva sa |
Poistková skrinka v batožinovom priestore
| Nr | Amp [A] | Popis |
| F1 | 5 * | |
| F2 | – | Nepoužíva sa |
| F3 | 5 * | Rukoväte dverí vozidla bez kľúča |
| F4 | 25 * | Ovládanie predných ľavých dverí |
| F5 | 25 * | Ovládanie predných pravých dverí |
| F6 | 25 * | Ovládanie zadných ľavých dverí |
| F7 | 25 * | Ovládanie zadných pravých dverí |
| F8 | 10 * | Alarm proti krádeži |
| F9 | 25 * | Sedadlo vodiča |
| F10 | 25 * | Elektrické okná |
| F11 | 5 | Napájanie cievky relé |
| F12 | – | Nepoužíva sa |
| F13 | – | Nepoužíva sa |
| F14 | – | Nepoužíva sa |
| F15 | – | Nepoužíva sa |
| F 16 | – | Nepoužíva sa |
| F18 | – | Nepoužíva sa |
| F19 | – | Nepoužíva sa |
| F20 | – | Nepoužíva sa |
| F21 | – | Nepoužíva sa |
| F22 | – | Nepoužíva sa |
| F23 | – | Nepoužíva sa |
| F24 | 30 ** | Prevodník napájania DC/AC |
| F25 | 25 * | Elektrické zadné dvere |
| F26 | 40 ** | Modul ťahania prívesu |
| F27 | 30 ** | Odvlhčovač zadného skla |
| F28 | – | Nepoužíva sa |
| F29 | 5 * | Monitor mŕtveho uhla; Systém udržiavania jazdného pruhu; Aktívne mesto; Zadná kamera. |
| F30 | 5 * | Modul parkovacej asistencie |
| F31 | – | Nepoužíva sa |
| F32 | 5 * | Prevodník napájania DC/AC |
| F33 | 15 * | Relé zadného stierača |
| F34 | 15 * | Vyhrievané sedadlo vodiča |
| F35 | 15 * | Vyhrievané sedadlo pasažiera |
| F36 | – | Nepoužíva sa |
| F37 | 15 | Slnečná clona |
| F38 | – | Nepoužíva sa |
| F39 | – | Nepoužíva sa |
| F40 | – | Nepoužíva sa |
| F41 | – | Nepoužíva sa |
| F42 | – | Nepoužíva sa |
| F43 | – | Nepoužíva sa |
| F44 | 10 | Elektrické vonkajšie zrkadlá |
| F45 | 7,5 | Vyhrievané vonkajšie zrkadlá |
| F46 | – | Nepoužíva sa |
| * Mini poistky** Poistky do kazety | ||
| Relé | Popis |
| R1 | Štartovanie |
| R2 | Vyhrievané zadné sklo |
| R3 | Stierač zadného skla |
| R4 | Nepoužíva sa |
| R5 | Akustický signál proti krádeži |
| R6 | oneskorené napájanie príslušenstva |
Ford C-MAX (2015-2019) – schéma poistkovej skrinky (od 23-06-2015)
Rok výroby: 2015, 2016, 2017, 2018, 2019.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford C-MAX je poistka F61 v poistkovej skrinke v kabíne a F24 v poistkovej skrinke v motorovom priestore.
Poistková skrinka v motorovom priestore
| Č. | Ampery [A] | Popis |
| F7 | 40 ** | Systém prevencie zablokovania kolies; Elektronický stabilizačný program. |
| F8 | 30 ** | Elektronický stabilizačný program |
| F9 | 20 ** | Striekací systém svetlometov |
| F10 | 40 ** | Motor ventilátora |
| F11 | 30 ** | Modul Auto-Start-Stop |
| F12 | 30 ** | Modul riadenia systému prenosu |
| F13 | 30 ** | Relé motora štartovania |
| F14 | 40 ** | Vyhrievaný prvok čelného skla na pravej strane. |
| F15 | 25 * | Ventilátor intercoolera (1,0 l) |
| 40 ** | Relé chladiaceho ventilátora 1 | |
| F 16 | 40 ** | Vyhrievaný prvok čelného skla na ľavej strane. |
| F17 | 20 ** | Pomocné kúrenie |
| F18 | 20 ** | Stierače |
| F19 | 5 * | Systém prevencie zablokovania kolies; Elektronický stabilizačný program. |
| F20 | 15 * | Klaksón |
| F21 | 5 * | Brzdové svetlá |
| F22 | 15 * | Systém monitorovania batérie |
| F23 | 5 * | Bobiny relé; Ovládanie osvetlenia. |
| F24 | 20 ** | Napájacia zásuvka v batožinovom priestore |
| F25 | – | Nepoužíva sa |
| F26 | 25 * | Modul riadenia prevodovky (TMC 6F35). |
| 15 * | Modul riadenia prevodovky (TMC MPS6). |
| F27 | 15 * | Spojka klimatizácie |
| F28 | 7,5 * | Zadná kamera. Systém upozornenia na kolíziu |
| F29 | – | Nepoužíva sa |
| F30 | 5 * | Modul riadenia systému prenosu |
| F31 | – | Nepoužíva sa |
| F32 | 10 * | Modul riadenia systému prenosu; Relé modulu ventilátora chladenia |
| F33 | 15 * | Modul riadenia systému prenosu; Cievky zapaľovania. |
| F34 | 10 * | Modul riadenia systému prenosu |
| F35 | 10 * | Senzor prítomnosti vody v palive; Modul riadenia systému prenosu; Cievky zapaľovania. |
| F36 | – | Nepoužíva sa |
| F37 | – | Nepoužíva sa |
| F38 | 15 * | Modul riadenia systému prenosu |
| F39 | 5 * | Nastavenie svetlometov |
| F40 | 5 * | Elektronické posilňovanie riadenia |
| F41 | 20 ** | Modul riadenia karosérie |
| F42 | – | Nepoužíva sa |
| F43 | 15 * | Nastavenie svetlometov; Adaptívne predné osvetlenie. |
| F44 | 5 * | Adaptívny tempomat |
| F45 | 10 * | Vyhrievaná tryska na umývanie |
| F46 | 25 * | Ventilátor chladenia |
| F47 | – | Nepoužíva sa |
| F48 | 15 * | Odmlžovací systém zadného skla |
| * Mini poistky** Poistky s kartušou | ||
| Relé | Popis |
| R1 | Ventilátor intercoolera |
| R2 | Klakson |
| R3 | Prístroj na odmrazovanie filtra pevných častíc |
| R4 | Relé chladiaceho ventilátora. |
| R5 | Relé zapnutia/vypnutia predných stieračov. |
| R6 | Relé vysokých/nízkych otáčok predného stierača. |
| R7 | Vyhrievané čelné sklo |
| R8 | Relé chladiaceho ventilátora |
| R9 | Striekacia tryska svetlometov |
| R10 | Relé štartovacieho motora |
| R11 | Spojka klimatizácie |
| R12 | Relé chladiaceho ventilátora |
| R13 | Motor ventilátora |
| R14 | Modul riadenia motora |
| R15 | Relé štartovacieho motora |
| R16 | Zapaľovanie |
Poistková skrinka v kabíne
| Číslo | Ampery [A] | Popis |
| F56 | 20 | Čerpadlo paliva |
| F57 | – | Nepoužíva sa |
| F58 | – | Nepoužíva sa |
| F59 | 5 | Vysielač-prijímač pasívneho alarmu |
| F60 | 10 | Vnútorné osvetlenie; Sada spínačov dverí vodiča; Lampa v odkladacej schránke; Ambientné osvetlenie. |
| F61 | 20 | Zapaľovač cigariet vpredu; Body pomocného napájania vzadu. |
| F62 | 5 | Automatický stierač; Senzor vlhkosti; Zrkadlo so samočinným zatemnením. |
| F63 | 10 | Adaptívny tempomat |
| F64 | – | Nepoužíva sa |
| F65 | 10 | Otváranie zdvíhacieho veka |
| F66 | 20 | Zamykanie dverí vodiča; Zamykanie viečka paliva; Dvojité centrálne zamykanie. |
| F67 | 7,5 | Modul SYNC; Modul globálneho polohovania; Informačný a zábavný displej. |
| F68 | 15 | Elektrické blokovanie stĺpika riadenia |
| F69 | 5 | Sada smeroviek |
| F70 | 20 | Centrálne zamykanie |
| F71 | 7,5 | Klimatizácia |
| F72 | 7,5 | Modul riadenia |
| F73 | 7,5 | Údaje rozhrania; Signalizátor batérie. |
| F74 | 15 | Svetlomety |
| F75 | 15 | Predné hmlové svetlá |
| F76 | 10 | Svetlá cúvania |
| F77 | 20 | Čerpadlo ostrekovača predného a zadného skla |
| F78 | 5 | Zapaľovanie; Spínač zapaľovania; Modul vozidla bez kľúča. |
| F79 | 15 | Audio jednotka; Spínač výstražných svetiel; Elektronický obkladový panel. |
| F80 | 20 | Otvoriteľná strecha |
| F81 | 5 | Senzor pohybu vnútri; Prijímač rádiových frekvencií. |
| F82 | 20 | Čerpadlo ostrekovača predného a zadného skla |
| F83 | 20 | Centrálne zamykanie |
| F84 | 20 | Deaktivácia dverí vodiča; Deaktivácia uzáveru paliva; Dvojité centrálne zamykanie. |
| F85 | 7,5 | Klimatizácia; Relé zadného stierača; Pomocné kúrenie; Rádiový prijímač; Adaptívny tempomat. |
| F86 | 10 | Modul riadenia limitov; Systém klasifikácie pasažierov. |
| F87 | 15 | Vyhrievaný volant |
| F88 | 20 | Modul kvality napätia |
| F89 | – | Nepoužíva sa |
Poistková skrinka v batožinovom priestore
| Č. | Ampery [A] | Popis |
| F1 | 5 * | Bezručkový nabíjač |
| F2 | – | Nepoužíva sa |
| F3 | 5 * | Rukoväte dverí vozidla bez kľúča |
| F4 | 25 * | Ovládanie predných ľavých dverí |
| F5 | 25 * | Ovládanie predných pravých dverí |
| F6 | 25 * | Ovládanie zadných ľavých dverí |
| F7 | 25 * | Ovládanie zadných pravých dverí |
| F8 | 10 * | Alarm proti krádeži |
| F9 | 25 * | Sedadlo vodiča |
| F10 | 25 * | Elektrické okná |
| F11 | 5 | Napájanie cievky relé |
| F12 | – | Nepoužíva sa |
| F13 | – | Nepoužíva sa |
| F14 | – | Nepoužíva sa |
| F15 | – | Nepoužíva sa |
| F 16 | – | Nepoužíva sa |
| F18 | – | Nepoužíva sa |
| F19 | – | Nepoužíva sa |
| F20 | – | Nepoužíva sa |
| F21 | – | Nepoužíva sa |
| F22 | – | Nepoužíva sa |
| F23 | – | Nepoužíva sa |
| F24 | 30 ** | Prevodník napájania DC/AC |
| F25 | 25 * | Elektrické zadné dvere |
| F26 | 40 ** | Modul ťahania prívesu |
| F27 | 30 ** | Odmlžovač zadného skla |
| F28 | – | Nepoužíva sa |
| F29 | 5 * | Monitor mŕtveho uhla; Systém udržiavania jazdného pruhu; Aktívne mesto; Zadná kamera. |
| F30 | 5 * | Modul asistencie pri parkovaní |
| F31 | – | Nepoužíva sa |
| F32 | 5 * | Prevodník napájania DC/AC |
| F33 | 15 * | Relé zadného stierača |
| F34 | 15 * | Vyhrievané sedadlo vodiča |
| F35 | 15 * | Vyhrievané sedadlo pasažiera |
| F36 | – | Nepoužíva sa |
| F37 | 15 | Slnečník |
| F38 | – | Nepoužíva sa |
| F39 | – | Nepoužíva sa |
| F40 | – | Nepoužíva sa |
| F41 | – | Nepoužíva sa |
| F42 | – | Nepoužíva sa |
| F43 | – | Nepoužíva sa |
| F44 | 10 | Externé zrkadlá elektricky nastaviteľné |
| F45 | 7,5 | Vyhrievané externé zrkadlá |
| F46 | – | Nepoužíva sa |
| * Mini poistky** Cartridge poistky | ||
| Relé | Popis |
| R1 | Štartovanie |
| R2 | Vyhrievané zadné sklo |
| R3 | Zadný stierač |
| R4 | Nepoužíva sa |
| R5 | Akustický signál proti krádeži |
| R6 | oneskorené napájanie príslušenstva |
O Ford C-MAX (2003-2019)
Ford C-MAX, vyrábaný v rokoch 2003 až 2019, je kompaktné viacúčelové vozidlo (MPV), ktoré ponúka priestranný interiér a flexibilitu pre rodinné potreby. Tento model je známy svojou spoľahlivosťou a komfortom počas jazdy. Ford C-MAX bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytovali vyvážený výkon a efektívnu spotrebu paliva. V priebehu rokov prešiel niekoľkými modernizáciami, ktoré zlepšili jeho technologické vybavenie a bezpečnostné prvky, čím sa stal obľúbeným medzi vodičmi hľadajúcimi praktické a pohodlné vozidlo.
Schéma poistkovej skrinky Ford C-MAX
Táto stránka zobrazuje schému poistkovej skrinky pre Ford C-MAX, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V typickom Ford C-MAX sa poistková skrinka nachádza v priestore pre pasažierov, zvyčajne pod palubnou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prístup k presným informáciám o jej konfigurácii.
