Fiat Panda (2011-2019) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Fiat Panda (2011-2019), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Fiat Panda (2011-2019) – schéma poistky
Rok výroby: 2011, 2012, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Poistka zapaľovača cigariet (zásuvka napájania) vo Fiat Panda (2011-2019) je poistka F20 v rozvádzači poistiek v motorovom priestore.

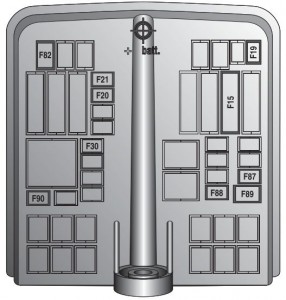

Rozvádzač poistiek v motorovom priestore
Nachádza sa vedľa batérie.
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modul riadiacej jednotky | F01 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor kabíny | F08 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomety hmlové svetlá | F09 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klakson | F10 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomety stretávacie | F14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné sklo vyhrievané | F15 | 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kompresor klimatizácie | F19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predná zásuvka napájania (so zapaľovačom cigariet alebo bez). | F20 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo paliva | F21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vetranie | F30 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor strechy s otváraním | F82 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 (*) svetlá cúvania | F87 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané zrkadlá | F88 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané zadné sklo | F89 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Senzor stavu nabitia batérie | F90 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(*) + 15 = terminál pozitívny s napájanie

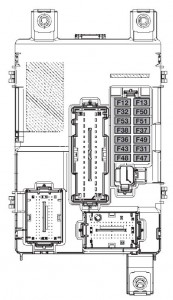

Schéma poistiek na palubnej doske
Riadiaca jednotka sa nachádza blízko ľavej strany, vedľa stĺpika riadenia.
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 (*) korektor uhla svetlometov | F13 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 (*) Kontrola cez zapnutie s blokovaním počas štartovania motora. | F31 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 (**) | F36 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 (*) spínač pedála brzdy (NA) | F37 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Centrálne zamykanie dverí | F38 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bidirekcionálna pumpa na umývanie skiel. | F43 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné elektrické okno (strana vodiča). | F47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné elektrické okno (strana pasažiera). | F48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 (*) | F49 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 (*) | F50 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 (*) | F51 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 (**) | F53 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(*) + 15 = morsetto pozitívny aktivovaný od’štartovania
(**) + 30 = pól pozitívny priamy z batérie (bez štartovania)
O Fiat Panda (2011-2019)
Fiat Panda, vyrábaný v rokoch 2011 až 2019, je kompaktné mestské vozidlo, ktoré sa teší veľkej obľube vďaka svojej praktickosti a ekonomickej prevádzke. Tento model ponúka rôzne varianty motorov, vrátane benzínových a dieselových jednotiek, ktoré sa pohybujú od 0,9-litrového TwinAir až po 1,3-litrový Multijet. Fiat Panda je známy svojou kompaktnou veľkosťou, ktorá je ideálna pre mestské prostredie, a zároveň poskytuje dostatok priestoru pre cestujúcich a batožinu. Vozidlo je vybavené modernými technológiami a bezpečnostnými prvkami, čo z neho robí spoľahlivého partnera na každodenné jazdy.
Schéma poistkovej skrinky Fiat Panda
Táto stránka zobrazuje schému poistkovej skrinky pre Fiat Panda, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza typicky v priestore pod prístrojovou doskou na strane vodiča a ďalšia môže byť umiestnená v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prehľad o jej konfigurácii a funkcii.
