Fiat Fiorino III (Qubo) (2007-2016) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Fiat Fiorino III (Qubo) (2007-2016), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Fiat Fiorino III (Fiat Qubo) (2007-2016) – schéma poistkovej skrinky
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) vo Fiat Fiorino (Fiat Qubo) je poistka F85 v poistkovej skrinke v motorovom priestore.

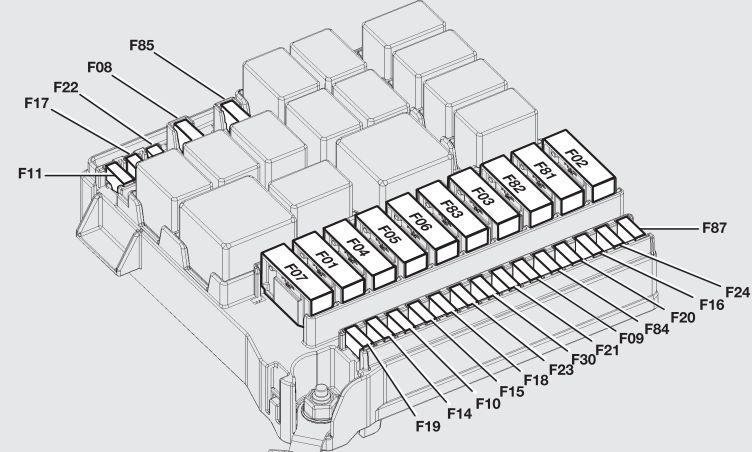

Poistková skrinka v motorovom priestore
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Telá počítača | F01 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Disponibilné | F02 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| System štartovania | F03 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS (čerpadlo) | F04 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Disponibilné | F05 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrický ventilátor s jednou rýchlosťou (75 W); Elektrický ventilátor s nízkou rýchlosťou (187 W). | F06 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrický ventilátor s nízkou rýchlosťou (350 W) | F06 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrický ventilátor s vysokou rýchlosťou (187 W) | F07 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrický ventilátor s vysokou rýchlosťou (350 W) | F07 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrický ventilátor systému klimatizácie | F08 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Disponibilné (sada pre prívesy) | (F09) | (15) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Akustické signály | F10 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka motora (sekundárne zaťaženia) | F11 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hmlové svetlá | F14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Disponibilné | F15 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 Kontrola motora, relé T20 | F 16 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrola motora (verzia 1.4) | F17 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrola motora (verzia 1.3 Multijet) | F17 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé T09 (verzia 1.4) | F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrola motora/relé T09 (verzia 1.3 Multijet) | F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kompresor klimatizačného systému | F19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievanie zadného okna; Odmrazovanie zrkadiel. | F20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo paliva | F21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrola motora (verzia 1.3 Multijet) | F22 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vstrekovače; Zapaľovacia cievka (verzia 1.4). | F22 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS (ventily) | F23 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| + 15 ABS | F24 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hmlové svetlá | F30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pripojiť vykurovací prístroj (verzia 1.3 Multijet). | F81 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostupné | F83 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zapaľovač cigariet; Zásuvka v priestore pre cestujúcich;
Vyhrievané sedadlá. |
F85 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 Svetlá cúvania; Decimeter;
Senzor vody v nafte; Relé T02, T05, T14, T17 a T19. |
F87 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v priestore pre cestujúcich
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomety s tlmeným svetlom (strana pasažiera) | F12 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomety s tlmeným svetlom (strana vodiča);Nastavenie polohy svetlometov. | F13 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé INT/A SCM | F31 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Časované vnútorné osvetlenie | F32 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio systém Bluetooth;Uzol riadiacej jednotky;
Uzol Blue&Me; Diagnostický konektor pre systém EOBD; Riadiaca jednotka objemového alarmu; Riadiaca jednotka výstražnej sirény. |
F36 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prístrojová doska;Uzol riadenia brzdových svetiel (NA) | F37 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Aktuátory zámku dverí/batožinového priestoru | F38 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Obojstranné čerpadlo na postrek zadného skla. | F43 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné sklo (strana vodiča) | F47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné sklo (strana pasažiera) | F48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrola osvetlenia;Kontrola parkovacieho senzora;
Elektrická kontrola bočných zrkadiel; Kontrola objemového alarmu. |
F49 | 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka airbagu | F50 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Uzol audio systému INT;Centrálny uzol Bluetooth;
Uzol Blue&Me; Pohyb elektrických bočných zrkadiel; Spínač spojky; Kontrola brzdového svetla (NC). |
F51 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Uzol prístrojovej dosky | F53 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odmlžovače vonkajších zrkadiel | F41 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostupné | F45 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostupné | F46 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostupné | F90 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostupné | F91 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostupné | F92 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostupné | F93 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka zapaľovača cigariet;Zásuvka napájania v priestore pre cestujúcich. | F94 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostupné | F95 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka zapaľovača cigariet;Zásuvka napájania v priestore pre cestujúcich. | F96 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievanie predného sedadla (strana vodiča). | F97 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievanie predných sedadiel (strana cestujúceho). | F98 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Fiat Fiorino III (Qubo) (2007-2016)
Fiat Fiorino III, známy aj ako Qubo, je kompaktný viacúčelový automobil, ktorý bol vyrábaný v rokoch 2007 až 2016. Tento model je obľúbený pre svoju praktickosť a kompaktné rozmery, ktoré ho robia ideálnym pre mestskú jazdu. Fiorino III ponúka rôzne možnosti motorizácie, vrátane benzínových a naftových motorov, ktoré poskytujú spoľahlivý výkon a efektívnu spotrebu paliva. Interiér vozidla je navrhnutý s dôrazom na pohodlie a funkčnosť, pričom ponúka dostatok priestoru pre cestujúcich aj náklad. Vďaka svojej všestrannosti a robustnej konštrukcii je Fiat Fiorino III obľúbenou voľbou medzi vodičmi, ktorí hľadajú spoľahlivé a ekonomické vozidlo.
Schéma poistkovej skrinky Fiat Fiorino III (Qubo)
Táto stránka zobrazuje schému poistkovej skrinky pre model Fiat Fiorino III (Qubo), ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza v priestore motorového priestoru a pod palubnou doskou. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických zariadení vo vozidle, a preto je dôležité mať prehľad o jej usporiadaní a funkciách.
