Fiat Ducato BASE CAMPER (2014-2016) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Fiat Ducato BASE CAMPER (2014-2016), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Fiat Ducato BASE CAMPER (2014-2016) – schéma rozvodu poistiek
Rok výroby: 2014, 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v Fiat Ducato BASE CAMPER (2014-2016) je poistka F15 v rozvode poistiek v motorovom priestore.

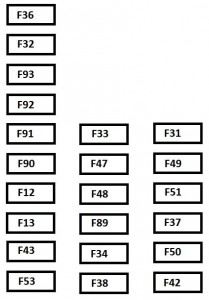

Rozvod poistiek na prístrojovej doske
| Popis | Číslo | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomety s tlmenými svetlami pravé | F12 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet s tlmeným svetlom ľavé | F13 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé riadiacej jednotky motorového priestoru;Relé riadiacej jednotky na prístrojovej doske
(+ kľúč). |
F31 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie čítacích svetiel v priestore pre cestujúcich(+ batéria) | F32 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Senzor monitorovania batérie pre verziu Start&Stop(+ batéria) | F33 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vnútorné osvetlenie minibusu(núdzové). | F34 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rádio;Klimatizácia;
Alarm; Tachograf; Kontrola odpojenia batérie; Časovač Webasto (+ batéria). |
F36 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrola brzdového svetla (hlavné);Tretie brzdové svetlo;
Prístrojová doska (+ kľúč). |
F37 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Centrálne zamykanie dverí (+ batéria) | F38 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stierač čelného skla (tlačidlo +) | F43 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické okno na strane vodiča | F47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické okno na strane cestujúceho | F48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrola senzorov parkovania;Rádio;
Kontrola na volante; Centrálny ovládací panel; Ľavý ovládací panel; Pomocný panel; Kontrola odpojenia batérie (+ kľúč). |
F49 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klimatizácia;Kontrola posilňovača riadenia;
Svetlá na cúvanie; Senzor vody vo filtre na naftu; Prúdomer; Tachograf (+ kľúč). |
F51 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prístrojová doska (+ batéria) | F53 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nepoužívané | F89 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ľavý diaľkový svetlomet | F90 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pravý diaľkový svetlomet | F91 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ľavé hmlové svetlo | F92 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pravé hmlové svetlo | F93 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

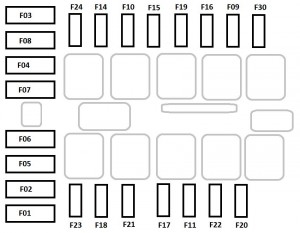

Schéma poistiek v motorovom priestore
| Popis | Číslo | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kľúč na štartovanie (+ batéria) | F03 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievaný filter | F04 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odparovač pre ventiláciu motora, priestor pre cestujúcich Puma s Webasto;
Robotizovaná pumpa prevodovky (+ batéria). |
F05 | 20/50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor s vysokou rýchlosťou chladenia motora (+ batéria) | F06 | 40* 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor s nízkou rýchlosťou chladenia motora (+ batéria) | F07 | 40/50/60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor priestoru pre cestujúcich (+ kľúč) | F08 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka napájania zadná (+ batéria) | F09 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klakson | F10 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka napájania (+ batéria) | F14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zapaľovač cigariet (+ batéria) | F15 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modul riadenia pohonnej jednotky; automatická prevodovka
(+ batéria). |
F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kompresor klimatizácie | F19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stierače | F20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pomocný ovládací panel pre pohyb a sklápanie zrkadla (+ kľúč). | F24 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané zrkadlá | F30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

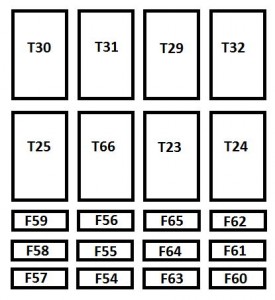

Voliteľná schéma poistiek na pravom stĺpiku
| Popis | Číslo | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nie je použité | F54 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané sedadlá | F55 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka napájania pre cestujúcich vzadu | F56 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prídavný ohrievač pod sedadlom | F57 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané zadné sklo ľavé | F58 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané zadné sklo pravé | F59 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nie je použité | F60 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nie je použité | F61 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nie je použité | F62 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prídavná kontrola ohrievača pre cestujúcich | F63 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nie je použité | F64 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prídavný ventilátor ohrievača pre cestujúcich | F65 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Fiat Ducato BASE CAMPER (2014-2016)
Fiat Ducato BASE CAMPER z rokov 2014 až 2016 je obľúbený model medzi nadšencami karavaningu, ktorí hľadajú spoľahlivé a priestranné vozidlo na dlhé cesty. Tento model sa vyznačuje robustným dizajnom a praktickým interiérom, ktorý je možné prispôsobiť podľa potrieb cestovateľov. Fiat Ducato BASE CAMPER ponúka rôzne možnosti motorizácie, vrátane dieselových motorov s objemom od 2.3 do 3.0 litra, ktoré sú známe svojou úspornosťou a výkonom. Vďaka svojej konštrukcii a technickým vlastnostiam je tento model ideálny pre tých, ktorí potrebujú spoľahlivé vozidlo na dlhé cesty a zároveň komfortný priestor na bývanie.
Schéma poistkovej skrinky Fiat Ducato BASE CAMPER
Táto stránka zobrazuje schému poistkovej skrinky pre Fiat Ducato BASE CAMPER, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza pod palubnou doskou na strane vodiča a ďalšia môže byť umiestnená v motorovom priestore. Diagramy na tejto stránke detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a správne ju udržiavať.
