Fiat Tipo (2016-2022) – poistková skrinka
Rok výroby: 2016, 2017, 2018, 2019.
Poloha poistkovej skrinky
Motorový priestor
Poistková skrinka sa nachádza vedľa batérie.
Identifikačné číslo elektrického komponentu zodpovedajúce každému fusible je zobrazené na kryte
Palubná doska
Verzia s volantom naľavo: poistková skrinka sa nachádza naľavo od stĺpika riadenia.
Aby ste sa dostali k poistkám, odstráňte zámok a potiahnite k sebe.
Verzia s volantom napravo: kontrolná jednotka sa nachádza naľavo za odkladacou schránkou.
Aby ste sa dostali k kontrolnej jednotke, je potrebné otočiť odkladacou schránkou a uvoľniť zámky 1.
Pod kontrolnou jednotkou palubnej dosky
Kontrolná jednotka sa nachádza naľavo pod palubnou doskou.
Poistková skrinka batožinového priestoru
4 dvere:
Verzia 5 dverí / Station Wagon:
Otvorenie zadného veka, potom posuňte vnútornú časť krytu a získajte prístup k poistkám v poistkovej skrinke.
Schémy poistkových skríň
2016, 2017, 2018
Motorový priestor
Priradenie poistiek v motorovom priestore (2016, 2017, 2018)
| Nr | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F10 | 15 | Klaksón s dvoma tónmi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F85 | 10 | Bedrová opierka sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F88 | 7.5 | Vyhrievané zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Prístrojová doska
Priradenie poistiek v poistkovej skrinke prístrojovej dosky (2016, 2017, 2018)
| Nr | Amp [A] | Popis |
|---|---|---|
| F47 | 25 | Predné elektrické sklo (strana vodiča) |
| F48 | 25 | Predné elektrické sklo (strana cestujúceho) |
| F36 | 15 | Napájanie systému Uconnect ™,
systém klimatizácie, systém EOBD, port USB / AUX, ovládanie na volante. |
| F38 | 20 | Zariadenie Dead Lock
(odblokovanie dverí na strane vodiča); Odblokovanie dverí; Centrálne zamykanie; Elektrické odblokovanie zadného veka. |
| F43 | 20 | Čerpadlo predného stierača |
| F33 | 25 | Ľavé elektrické zadné sklo |
| F34 | 25 | Pravé elektrické zadné sklo |
Pod palubnou doskou
Priradenie poistiek pod palubnou doskou (2016, 2017, 2018)
| Nr | Amp [A] | Popis |
|---|---|---|
| 1 | 7.5 | Odomknutie predných dverí (strana vodiča) |
| 2 | 7.5 | Odomknutie predných dverí (strana pasažiera) |
| 3 | 7.5 | Odomknutie zadných dverí (ľavá strana) |
| 4 | 7.5 | Odomknutie zadných dverí (pravá strana) |
Batožinový priestor
Priradenie poistiek v batožinovom priestore (2016, 2017, 2018)
| Nr | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F97 | 15 | Pri 12 V zadné. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F99 | 10 | Vyhrievanie predného sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F92 | 10 | Vyhrievanie predných sedadiel na strane cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F90 | 10 | Bedrová opierka predného sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Fiat Tipo
Týka sa vozidiel vyrobených v rokoch:
2020, 2021, 2022.
Poistková skrinka v motorovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F10 | 15 | Klaksón |
| F84 | 10 | Aktívna mriežka |
| F88 | 7,5 | Vyhrievanie bočných zrkadiel |
| F20 | 30 | Vyhrievanie zadného skla |
Poistková skrinka v priestore pre cestujúcich
Na palubnej doske
| Číslo | Ampér [A] | Popis |
|---|---|---|
| F47 | 25 | Elektrické predné sklo (strana vodiča) |
| F48 | 25 | Elektrické predné sklo (strana cestujúceho) |
| F36 | 15 | Napájanie systému Uconnect™; Systém klimatizácie; Systém EOBD; USB/AUX port; Ovládacie prvky na volante. |
| F38 | 20 | Prístroj Dead Lock (odblokovanie dverí na strane vodiča pre predpokladané verzie/trhy); Odblokovanie dverí; Centrálne zamykanie; Elektrické odblokovanie zadného veka. |
| F43 | 20 | Čerpadlo predného ostrekovača |
| F33 | 25 | Elektrické zadné sklo na ľavej strane |
| F34 | 25 | Elektrické zadné sklo na pravej strane |

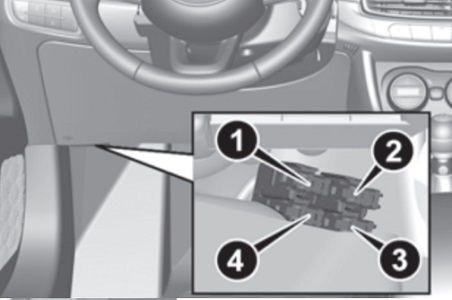

Pod palubnou doskou
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 1 | 7,5 | Odomknutie predných dverí (strana vodiča) |
| 2 | 7,5 | Odomknutie vstupných dverí (strana cestujúceho) |
| 3 | 7,5 | Odomknutie zadných dverí (ľavé) |
| 4 | 7,5 | Odomknutie zadných dverí (pravé) |
Poistková skrinka v batožinovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F97 | 15 | Napájanie 12 V zadné |
| F99 | 10 | Vyhrievanie predného sedadla vodiča |
| F92 | 10 | Vyhrievanie predného sedadla pasažiera |
| F90 | 10 | Nastavenie bedrovej opierky predného sedadla vodiča |
O Fiat Tipo (2016-2022)
Fiat Tipo, vyrábaný v rokoch 2016 až 2022, je kompaktný automobil, ktorý ponúka praktickosť a komfort pre každodenné používanie. Tento model je známy svojím elegantným dizajnom a priestranným interiérom, ktorý poskytuje dostatok miesta pre pasažierov aj batožinu. Fiat Tipo bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, čo umožňuje výber podľa preferencií vodiča. Okrem toho, automobil ponúka moderné technologické prvky ako je dotykový displej a pokročilé bezpečnostné systémy, ktoré zvyšujú pohodlie a bezpečnosť počas jazdy.
Schéma poistkovej skrinky Fiat Tipo
Táto stránka zobrazuje schému poistkovej skrinky pre Fiat Tipo, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka zvyčajne nachádza v priestore pod kapotou a v interiéri vozidla, často v blízkosti palubnej dosky. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom, ktorý chráni elektrické komponenty vozidla pred preťažením a skratom.
