Fiat Punto 2012 (2012-2018) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Fiat Punto 2012 (2012-2018), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Fiat Punto 2012 (2012-2018) – schéma poistky
Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Poistka zapaľovača cigariet (zásuvka napájania) vo Fiat Punto 2012 je poistka 86 v poistkovej skrinke v motorovom priestore.
Poloha poistky
Poistky sú rozdelené do troch kontrolných jednotiek: na prístrojovej doske, v motorovom priestore a na ľavej strane batožinového priestoru.

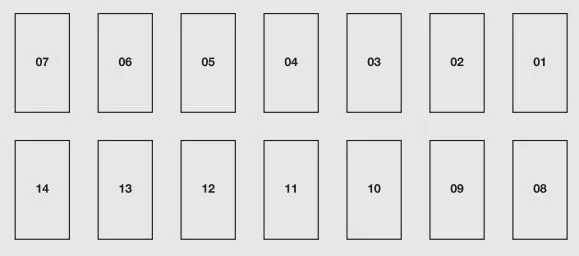

Poistková skrinka na prístrojovej doske
Fiat Punto 2012 – poistky – prístrojová doska
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné stretávacie svetlá pravé | 1 * | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné stretávacie svetlá ľavé | 8 * | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Regulátor výšky svetlometov | 8 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie INT /A cievok spínačov v poistkovej skrinke motorového priestoru a
cievok spínačov v riadiacej jednotke karosérie. |
13 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné vnútorné osvetlenie;Zadné vnútorné osvetlenie;
Svetlá v zrkadle; Osvetlenie okrajov dverí; Osvetlenie batožinového priestoru; Osvetlenie priestoru pre cestujúcich. |
2 * | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie a batéria pre diagnostickú zásuvku EOBD;Automatická kontrola klimatizácie;
Alarm; Audio systém; Kontrolér Blue & Me. |
5 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie prístrojovej dosky;Spínač brzdového pedálu (kontakt NO);
Tretie brzdové svetlo. |
11 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motory na zamykanie dverí;Motory na aktiváciu zámku;
Motory na odomykanie batožinového priestoru. |
4 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo predného a zadného ostrekovača | 6 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrický motor ovládania okna v predných dverách na strane vodiča. | 14 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrický motor ovládania okna v predných dverách na strane pasažiera. | 7 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie:kontrolky prístrojovej dosky,
parkovacia jednotka, jednotka na kontrolu tlaku pneumatík, elektrický pohyb bočných zrkadiel, senzor dažďa; jednotka na ovládanie otváracej strechy, zásuvka infotainment systému My Port, elektrochromatické spätné zrkadlo. |
12 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prístrojová doska | 3 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie:spínač brzdového pedálu (kontakt normálne otvorený),
spínač spojkového pedálu, modul vykurovania kabíny, kontrolér Blue & Me; funkcionalita audio systému, kontrolér regulátora napätia, zadné svetlo cúvania na zadnom nárazníku, senzor vody na filtri na naftu, kontrolér vykurovania žhavičov, merič prúdu vzduchu, senzor asistencie pri brzdení, cievky spínačov na poistkovej skrinke motorového priestoru. |
10 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Poistka je prítomná iba v niektorých verziách | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

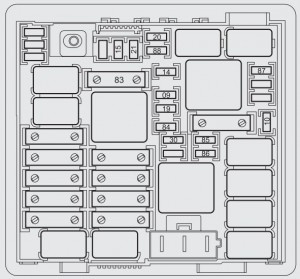

Poistková skrinka v motorovom priestore
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio systém Hi-Fi s riadiacou jednotkou a subwooferom. | 09 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Monotónny klaksón | 10 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ľavý diaľkový svetlomet; Pravý diaľkový svetlomet. | 14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prídavný ohrievač | 15 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kompresor klimatizácie | 19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané zadné sklo | 20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo paliva v nádrži | 21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ľavé hmlové svetlo; Pravé hmlové svetlo. | 30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektromagnetické ventily na riadenie napájania systému na metán. | 84 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sieťová zásuvka (pripravená na použitie) | 85 | − | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sieťová zásuvka v priestore pre cestujúcich; Zapaľovač cigariet. | 86 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Senzor stavu nabitia batérie | 87 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odvlhčovač v zrkadle na strane vodiča; Odvlhčovač v zrkadle na strane cestujúceho. | 88 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

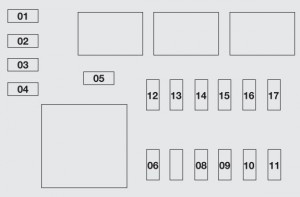

Poistková skrinka batožinového priestoru
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| systém otvárania strešného okna | 17 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| riadiaca jednotka pre správu systému alarmu. | 14 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rezerva | 01 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rezerva | 03 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrický pohyb bedrovej opierky na sedadle vodiča | 04 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rezerva | 15 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické ovládanie okien (motor, kontrolér) v pravej dverách. | 10 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rezerva | 16 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrolér vyhrievania sedadla vodiča | 08 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém ťažného zariadenia (možnosť montáže aftermarket poistky) | 07 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vývod na štartovanie | 05 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické ovládanie okien (motor, kontrolér) v ľavej dverách. | 11 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka TPMS (systém monitorovania tlaku v pneumatikách). | 13 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrolér vyhrievania predného sedadla pasažiera. | 09 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rezerva | 06 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rezerva | 02 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Fiat Punto 2012 (2012-2018)
Fiat Punto 2012 je kompaktný automobil, ktorý bol vyrábaný v rokoch 2012 až 2018. Tento model je známy svojou spoľahlivosťou a ekonomickou prevádzkou, čo ho robí obľúbeným medzi mestskými vodičmi. Fiat Punto ponúka rôzne možnosti motorov, vrátane benzínových a naftových variantov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Interiér vozidla je navrhnutý s dôrazom na komfort a praktickosť, s dostatkom priestoru pre pasažierov aj batožinu. Bezpečnostné prvky, ako sú airbagy a ABS, sú štandardnou súčasťou výbavy, čo prispieva k celkovej bezpečnosti vozidla.
Schéma poistkovej skrinky Fiat Punto 2012
Táto stránka zobrazuje schému poistkovej skrinky pre Fiat Punto 2012, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických obvodov vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod prístrojovou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité pravidelne kontrolovať jej stav a funkčnosť.
