Fiat Grande Punto (2005-2012) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Fiat Grande Punto (2005-2012), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Fiat Grande Punto (2005-2012) – schéma poistkovej skrinky
Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Poistka zapaľovača cigariet (zásuvka napájania) vo Fiat Grande Punto (2006-2012) je poistka 31 v poistkovej skrinke v motorovom priestore.
Poistky Fiat Grande Punto – popis

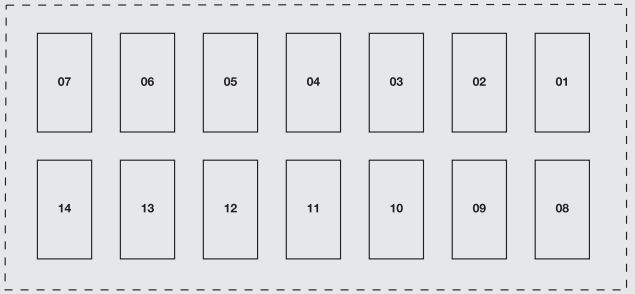

Poistková skrinka na prístrojovej doske
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 01 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prístrojová doska Power + batéria;Diagnostický konektor EOBD. | 02 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie audio systému Power+;Ovládacia jednotka hands-free
s rozpoznávaním hlasu a technológiou Bluetooth®, Ovládacia jednotka pre audio systém Hi-Fi. |
03 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač napájania + batéria | 04 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výkon čerpadla predného a zadného umývača skiel | 05 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie pre pohon zadného veka | 05 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie pre pohony zámku dverí;Pohony bezpečnostného zámku. | 07 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 08 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie predného vnútorného osvetlenia, zadného vnútorného osvetlenia,
osvetlenia batožinového priestoru, ambientálneho osvetlenia, prídavného osvetlenia. |
09 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrolér elektrickej asistencie riadenia Power + s kľúčom. | 10 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power + kľúč na prístrojovej doske;Spínač brzdového pedálu
(obvod kontroly brzdových svetiel); Spínač spojkového pedálu. |
11 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrolér brzdového systému Power + s kľúčom;Systém VDC;
Spínač brzdového pedálu. |
12 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ovládacia jednotka kľúča systému airbag Power +. | 13 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie bočných tlačidiel napájania + tlačidlo;Kontrolky na volante;
Centrálny panel tlačidiel (kontrola ASR a LED). |
14 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie panela tlačidiel Power+na stropnej lampe;
Panel tlačidiel vyhrievania predných sedadiel (kontrola systému a LED); Senzor dažďa. |
14 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tlačidlo Power + ovládacia jednotka otváracej strechy;Ovládacia jednotka senzora tlaku v pneumatikách;
Ovládacia jednotka hands-free s rozpoznávaním hlasu a technológiou Bluetooth®; Ovládacia jednotka systému parkovacích senzorov. |
14 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

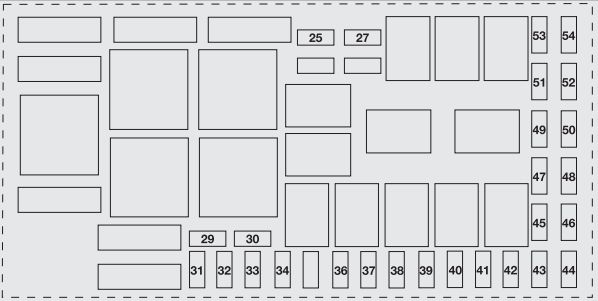

Poistky Fiat Grande Punto – Poistková skrinka v motorovom priestore
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie + batéria brzdového systému (elektromagnetické ventily). | 53 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výkon svetla na tlmené svetlá vľavo; Zariadenie na nastavenie svetlometov. | 38 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výkon svetla na tlmené svetlá vpravo | 39 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výkon svetlometov diaľkových vľavo | 40 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výkon svetlometov diaľkových vpravo | 41 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka kľúča motora Power+ | 47 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Chladič priestoru pre cestujúcich Power+ kľúč; Elektronická riadiaca jednotka ovládania okna vodiča;
Elektricky ovládané bočné zrkadlá; Svetlo cúvania (verzia 1.4 8v Dualogic). |
48 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľné | 46 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výkon pre dodatočné zaťaženia diagnostického systému motora. | 34 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výkon pre základné zaťaženia diagnostického systému motora (zapaľovacia cievka, vstrekovače,
riadiaca jednotka motora – verzie Multijet). |
30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výkon riadiacej jednotky motora (motor 1.4) | 33 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výkon čerpadla paliva | 51 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie predných hmlových svetiel | 25 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výkon čerpadla ostrekovača svetlometov | 27 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výkon pre klaksón s jedným tónom | 37 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie kompresora klimatizácie | 42 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výkon pre motorček štartovania (magnet + 50) | 49 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie elektromagnetického ventilu (motor 1.4 16V) | 29 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka vnútorného chladenia Power + batéria | 54 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka motora Power + batéria | 32 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie zásuvky v priestore pre cestujúcich (zapaľovač cigariet) | 31 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie cúvania Power + kľúč; Kontrolér sviečok;
Prúdomer; Senor prítomnosti vody v nafte. |
45 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie elektrických zariadení na odmrazovanie vonkajších zrkadiel. | 43 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výkon motorčeka ovládania okna predného pasažiera | 26 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výkon motorčeka ovládania okna vodiča | 28 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľné | 52 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľné | 44 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

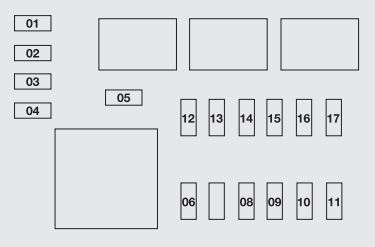

Poistky Fiat Grande Punto – Poistková skrinka v batožinovom priestore
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 01 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 02 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 03 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výkon motora nastavenia bedrovej opierky sedadla vodiča | 04 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie pre výstup prúdu na štartovanie | 05 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 06 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 07 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie systému vykurovania sedadla vodiča | 08 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie systému vykurovania sedadla pasažiera | 09 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power + motor okna v pravých zadných dverách. | 10 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power + motor okna v ľavých zadných dverách. | 11 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 12 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 13 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | 14 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka systému monitorovania tlaku v pneumatikách Power + batéria. | 15 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Subwoofer na batériu systému hi-fi Power+ | 16 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power + systém otváracej strechy na batériu | 17 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Fiat Grande Punto (2005-2012)
Fiat Grande Punto, vyrábaný v rokoch 2005 až 2012, je kompaktný automobil, ktorý sa stal populárnym vďaka svojmu modernému dizajnu a spoľahlivosti. Tento model ponúkal rôzne možnosti motorov, vrátane benzínových a dieselových variantov, ktoré sa líšili výkonom a spotrebou paliva. Grande Punto sa vyznačovalo priestranným interiérom a kvalitnými materiálmi, čo prispievalo k pohodliu cestujúcich. Automobil bol vybavený modernými technológiami, ako sú ABS, klimatizácia a viacero airbagov, čo zvyšovalo bezpečnosť a komfort jazdy.
Schéma poistkovej skrinky Fiat Grande Punto
Táto stránka zobrazuje schému poistkovej skrinky pre Fiat Grande Punto, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. V tomto modeli sa poistková skrinka zvyčajne nachádza v priestore pod palubnou doskou na strane vodiča a ďalšia môže byť umiestnená v motorovom priestore. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Schéma poistkovej skrinky je dôležitým nástrojom pre každého majiteľa, ktorý chce udržiavať svoje vozidlo v bezchybnom stave.
