Fiat Doblo Panorama (2014-2016) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Fiat Doblo Panorama (2014-2016), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Fiat Doblo Panorama (2014-2016) – schéma poistky
Rok výroby: 2014, 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) vo Fiat Doblo Panorama (2014-2016) je poistka F3 v poistkovej skrinke v kabíne.

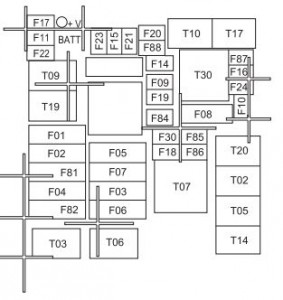

Poistková skrinka v motorovom priestore
| Popis | Číslo | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač na diaľkové ovládanie pre otvorenie dverí s krídlom (verzia Cargo). | F09 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Monotónny klaksón | F10 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné svetlomety | F14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané zadné sklo | F20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hmlové svetlá | F30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka napájania vzadu | F85 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka napájania v kabíne | F86 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

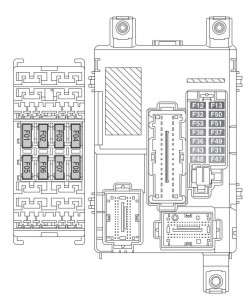

Poistkové skrinky v’kabíne
| Popis | Číslo | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motory blokovania dverí;Motory aktátora blokovania mŕtveho;
Motor odblokovania zadného veka. |
F38 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie + batéria pripojená diagnostike EOBD,
rádio, riadiaca jednotka monitorovania tlaku v pneumatikách. |
F36 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo stierača predného a zadného | F43 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrický motor zdviháka okien v predných dverách na strane pasažiera. | F48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ľavý stretávací svetlomet;Nastavenie projektora. | F13 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrický motor zdviháka okien v predných dverách na strane vodiča. | F47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané sedadlo vodiča | F1 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané sedadlo pasažiera | F2 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zapaľovač cigariet | F3 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tretia zásuvka napájania na prístrojovej doske | F4 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické okno zadného okna na strane vodiča. | F5 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické okno zadného okna na strane pasažiera. | F6 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Fiat Doblo Panorama (2014-2016)
Fiat Doblo Panorama z rokov 2014-2016 je praktický a všestranný rodinný automobil, ktorý ponúka dostatok priestoru pre pasažierov aj batožinu. Tento model je známy svojou spoľahlivosťou a pohodlnou jazdou, čo ho robí ideálnym pre dlhé cesty aj každodenné použitie. Fiat Doblo Panorama je dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytujú optimálnu rovnováhu medzi výkonom a spotrebou paliva. Interiér vozidla je navrhnutý s dôrazom na komfort a funkčnosť, pričom ponúka množstvo úložných priestorov a moderné technologické vybavenie.
Schéma poistkovej skrinky Fiat Doblo Panorama
Táto stránka zobrazuje schému poistkovej skrinky pre Fiat Doblo Panorama, ktorá je nevyhnutná pre údržbu a opravy elektrických systémov vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v blízkosti palubnej dosky. Diagramy na tejto stránke detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Schéma poistkovej skrinky je neoceniteľným nástrojom pre každého majiteľa Fiat Doblo Panorama, ktorý chce udržiavať svoje vozidlo v bezchybnom stave.
