Fiat Stilo (2001-2008) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Fiat Stilo (2001-2008), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Fiat Stilo (2001-2008) – schéma poistiek
Rok výroby: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Poistka zapaľovača cigariet (zásuvka napájania) vo Fiat Stilo (2001-2008) je poistka F44 v poistkovej skrinke na prístrojovej doske.

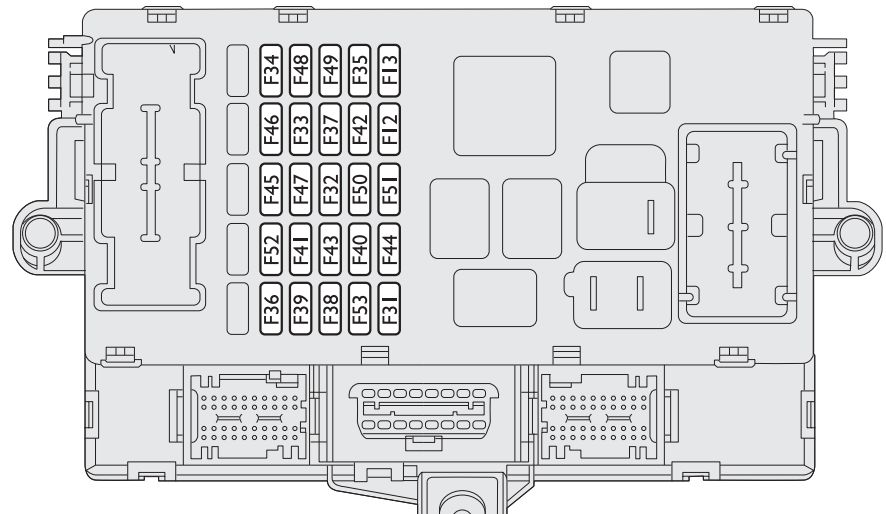

Poistková skrinka na prístrojovej doske

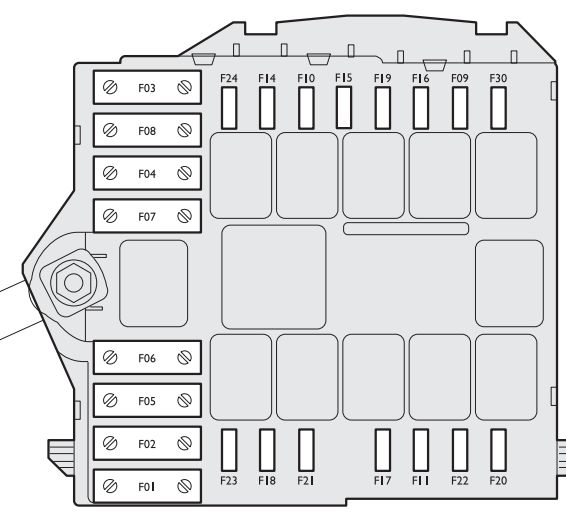

Poistková skrinka vedľa batérie

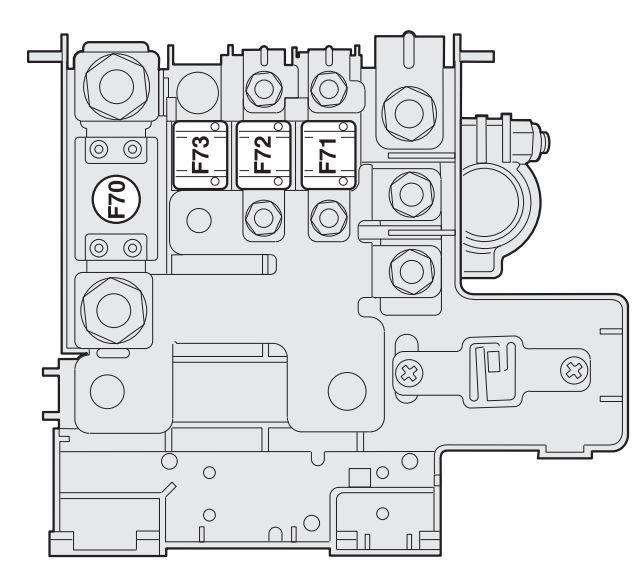

Poistková skrinka na kladnom póle batérie

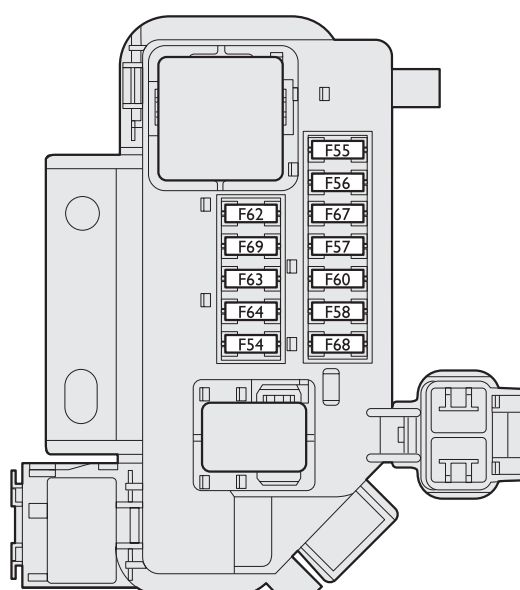

Poistková skrinka v batožinovom priestore
Prehľadná tabuľka poistiek
| Osvetlenie | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pravé stretávacie svetlá | F12 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ľavé stretávacie svetlo | F13 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pravé diaľkové svetlo | F14 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ľavé diaľkové svetlo | F15 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné hmlové svetlá | F30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stop svetlo; Tretie stop svetlo. | F31 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlo cúvania | F32 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie predného a zadného stropu | F31 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie dverí / priestor | F32 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 zadné hmlové svetlá | F53 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistková skrinka svetiel pravých, ľavých
(verzie so svetlami na výbojky) |
F37 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo prevodovky Selespeed (verzie 2.420V) | F05(MAXI) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kľúč na zapínanie | F03(MAXI) | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Regulátor svetlometov | F13 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kompresor klimatizácie | F19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Senzor znečistenia (verzie s automatickou klimatizáciou bi-zóna);
Relé stierača svetlometov; Palubný počítač; Ventilátor klimatizácie. |
F31 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ovládanie elektrických zrkadiel (pohyb, osvetlenie ideografické). | F51 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| + 30 Audio systém; Connect-Navigator;
Riadiaca jednotka vykurovania a klimatizácie; Diagnostická zásuvka systému EOBD; Objemové senzory proti vniknutiu; Siréna alarmu; Kontrolér systému Bluetooth. |
F39 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé vykurovania sedadla stierača zadného okna. | F52 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické okno zadné ľavé | F33 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické okno zadné pravé | F34 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané zadné sklo | F40 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stierač; Umývač predného skla;
Umývač zadného skla. |
F43 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zásuvka napájania kabína (verzie sedan);
Zásuvka napájania (verzie MultiWagon); Zapaľovač cigariet. |
F44 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Proti zahmlievacím zariadením vonkajších zrkadiel; Vyhrievané trysky skiel. | F41 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tempomat | F35 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka elektrického posilňovača riadenia. | F02(MAXI) | 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka motorový priestor | F70(MAXI) | 150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka na prístrojovej doske | F71(MIDI) | 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 riadiaca jednotka elektronika dverí (aktory zámku dverí, zámok bezpečnosti,
batožinový priestor, vyhrievané zadné sklo); Riadiaca jednotka prívesu, ak je prítomná. |
F36 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľný | F38 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Umývač svetlometov | F09 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Základné služby (elektronické vstrekovanie) | F17 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prídavné služby (elektronické vstrekovanie | F11 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Senzor prítomnosti vody vo filtri na naftu (verzie Multijet);
Prúdomer (verzie Multijet). |
F35 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné sklo na strane vodiča | F47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné sklo na strane cestujúceho | F48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zoznam automatizovaných zoznamov okien | F49 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Signál zo spínača na pedáli brzdy pre elektronické riadiace jednotky. | F35 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prístrojová doska (riadená pozitívnym kľúčom) | F37 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prístrojová doska (+30) | F53 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka ABS/ASR/ESP (senzor náklonu s ESP) | F42 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka ABS/ASR/ESP | F01(MAXI) | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka airbagu; Senzor OCS (verzie s bočnými airbagmi vzadu). | F50 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 Systém elektronického vstrekovania | F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka na prístrojovej doske | F72(MIDI) | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor klimatizácie | F08(MAXI) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor chladiča (nízka rýchlosť – verzie
1.416V, 1.616V, 1.816V, Multijet). |
F06(MAXI) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor chladiča (vysoká rýchlosť – verzie
1.416V, 1.616V, 1.816V, Multijet). |
F07(MAXI) | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektroventilátor a chladič (verzia 1.816Vi JTD). | F06(MAXI) | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor a chladič (verzie 2.420V). | F06(MAXI) | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klakson | F10 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo paliva | F21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Základné služby elektronického vstrekovania (verzie na benzín). | F22 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém elektronického vstrekovania; Systém Selespeed
(verzie 2.4 20V); Kontrolér ventilátora chladiča (verzie 2.4 20V) (riadený pozitívnym kľúčom) |
F16 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rohová clona Skywindow | F45 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Otvoriteľná strecha Skywindow | F46 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prídavný ohrievač (verzie Multijet). | F73(MIDI) | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ohrievanie žhavičov (verzie Multijet). | F04(MAXI) | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voľné | F20 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Základné služby elektronického vstrekovania (verzie Multijet). | F22 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 Selespeed | F23 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické posilňovač riadenia (riadený kľúčom). | F24 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Externý zosilňovač rádia | F54 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ohrievanie sedadla vodiča | F57 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ohrievanie predného sedadla spolujazdca | F67 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ovládacie prvky na volante; Connect/Navigator;
Senzory parkovania; Senzor dažďa, denné svetlá; Ovládací panel na stredovej konzole; Riadiaca jednotka vykurovania, klimatizácie; Riadiaca jednotka systému Bluetooth; Osvetlenie Ideograph; Súprava spínačov na ovládanie osvetlenia a Nastavenie prístupu do menu; nastavenie hlasitosti a ochrana pred úrazom tlačidlá na deaktiváciu senzorov; Osvetlenie predného stropu; Ovládanie otváracej strechy (riadené kľúčom). |
F49 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Fiat Stilo (2001-2008)
Fiat Stilo, vyrábaný v rokoch 2001 až 2008, je kompaktný automobil, ktorý bol dostupný v rôznych karosárskych verziách vrátane hatchbacku a kombi. Tento model sa vyznačuje moderným dizajnom a pohodlným interiérom, ktorý ponúka dostatok priestoru pre cestujúcich aj batožinu. Fiat Stilo bol vybavený širokou škálou motorov, od benzínových s objemom 1.2 litra až po výkonnejšie dieselové jednotky s objemom 1.9 litra. Vďaka svojim jazdným vlastnostiam a technologickým inováciám, ako je napríklad systém Blue&Me, si získal obľubu medzi vodičmi, ktorí hľadajú spoľahlivé a praktické vozidlo.
Schéma poistkovej skrinky Fiat Stilo
Táto stránka zobrazuje schému poistkovej skrinky pre Fiat Stilo, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore pod palubnou doskou na strane vodiča a v motorovom priestore. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a spoľahlivosť vozidla, preto je dôležité mať prehľad o jej schéme a funkcii jednotlivých poistiek.
