Volkswagen Lupo (1998-2005) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Lupo (1998–2005), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusible.

Volkswagen Lupo (1998-2005) – schéma poistky

Panel poistiek motorového priestoru

Poistky sa nachádzajú na batérii.

Nr	Amperáže [A]	Popis
SB1	110	Alternátor
SB2	80	Plošina relé
SB3	50	Žhaviče motora
SB4	50	Prvky vykurovania chladiacej kvapaliny
30	Klimatizácia
SB5	30	Riadiaca jednotka ABS
SB6	30	Riadiaca jednotka ABS
SB7	20	Ventilátor chladiča
SB8	10	Klimatizácia

Pannello poistiek del compartimento pre cestujúcich

Il pannello poistiek sa nachádza za krytom prístrojovej dosky na strane vodiča.

Nr	Amperáže [A]	Popis
Nr	Amperáže [A]	Popis
SB1	10	Ohrievanie sondy lambda
SB2	5	Osvetlenie evidenčného čísla
SB3	10	Vstrekovače
SB4	5	Ľavé svetlá na parkovanie
SB5	5	Pravé svetlá na parkovanie
SB6	10	Zadný stierač
SB7	7.5	Smerovky
SB8	5	ABS a EDL
SB9	5	Nastavenie svetelného lúča
SB10	5	Vnútorné osvetlenie
SB11	5	Elektrické napájanie pre autodiagnostiku
SB12	10	Pravý stretávací svetlomet
SB13	10	Ľavý stretávací svetlomet
SB14	10	Systém núdzových svetiel, alarm proti krádeži
SB15	10	Brzdové svetlá
SB16	5	Bzučiak upozornenia na bočné svetlá a rádio
SB17	10	Riadiaca jednotka Simos
	5	Sklopné zrkadlo
SB18	5	Ohrievanie zrkadla
SB19	15	Dvojitá klaksón; Vyhrievané trysky stieračov.
SB20	15	Dvojitá klaksón; Vyhrievané trysky stieračov.
	10	CD menič; Telefón
SB21	5	Automatická prevodovka
SB22	5	Automatická prevodovka
15	Klaksón ATA
SB23	5	Začiatok vstrekovania
SB24	5	Aktivácia ventilu vstrekovača; Ventil telesa škrtiacej klapky; Relé žhavičiek motora.
	5	Spínač pedála spojky; Riadiaca jednotka systému priameho vstrekovania nafty.
SB25	5	Spínač pedála spojky; Riadiaca jednotka systému priameho vstrekovania nafty
	5	Páka prevodovky pre automatickú prevodovku
SB26	5	Páka prevodovky pre automatickú prevodovku
	5	Systém recirkulácie vzduchu
SB27	5	Systém recirkulácie vzduchu
	5	Vložka pre prístrojovú dosku
SB28	5	Vložka pre prístrojovú dosku
	5	Vysielač počítadla kilometrov; Imobilizér.

Nr	Amperáže [A]	Popis
SB29	5	Prenosník počítadla kilometrov; Imobilizér.
7.5	Svetlá cúvania
SB30	5	Svetlá cúvania
	5	Ventil pre recirkuláciu výfukových plynov; Elektromagnetický ventil aktívneho uhlíkového filtra.
SB31	5	Ventil pre recirkuláciu výfukových plynov; Elektromagnetický ventil aktívneho uhlíkového filtra.
	10	Jednotka riadenia systému vstrekovania paliva
SB32	10	Kontrolér prerušenia paliva; Kontrolér systému vstrekovania.
	5	Jednotka riadenia systému vstrekovania paliva
SB33	10	Automatická riadiaca jednotka prevodovky
SB34	10	Zapaľovací transformátor; Prenosník počítadla kilometrov (pre motor AHT).
SB35	25	Panoramatá strecha
SB36	15	Kontrolér systému vstrekovania Simos
SB37	15	Jednotka riadenia systému vstrekovania
SB38	15	Elektrické dvere vodiča
	25	Elektrické dvere vodiča
SB39	15	Palivové čerpadlo
	25	Elektrické okná v dverách pasažierov
SB40	15	Centrálne zamykanie
15	Palivové čerpadlo
SB41	15	Rádio
	15	Centrálne zamykanie
SB42	15	Zadné hmlové svetlá
	15	Rádio; Navigácia.
SB43	15	Ľavé stretávacie svetlá
	15	Predné a zadné hmlové svetlá
SB44	15	Pravé stretávacie svetlá
	15	Ľavé stretávacie svetlá
SB45	15	Zapaľovač cigariet
	15	Pravé stretávacie svetlá
SB46	15	Zapaľovač cigariet
SB47	20	Vyhrievanie zadného skla
	20	Odtoky svetlometov
SB48	25	Ventilátor čerstvého vzduchu
	20	Vyhrievanie zadného skla
SB49	25	Elektrické predné dvere pasažiera
25	Ventilátor čerstvého vzduchu
SB50	15	Systém stieračov
SB51	15	Vyhrievanie sedadla

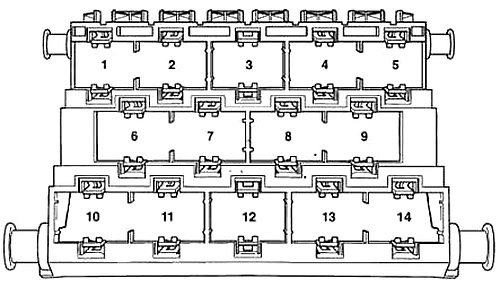

Blok relé

Blízko k panelu poistiek

Nr	Popis
1	Relé motorčeka štartovania (53) – iba v vozidlách vybavených automatickou prevodovkou
2	Relé palivovej pumpy (167) – iba v vozidlách s benzínovým motorom
7	Jednotka riadenia prerušenia paliva (405) – iba v vozidlách vybavených airbagom
8	Relé umývania / automatického stierania (19)
9	Relé výfuku pre kontakt X (100)
1	Relé motorčeka štartovania (53) – iba v vozidlách vybavených automatickou prevodovkou
2	Relé palivovej pumpy -crash- (409) – iba v vozidlách s benzínovým motorom
7	Relé výfuku pre kontakt X (100)
8	Relé umývania / automatického stierania (19)
9	Jednotka riadenia prerušenia paliva (405) – iba naftový motor a airbag

Pod panelom relé

Nr	Popis
1	Airbag
2	Smerovka predná pravá; Predné pravé svetlá.
3	Klaksón; Predný stierač; Spínač svetiel brzdového svetla.
4	Alternátor; ABS; Motorček na štartovanie.
5	Ľavé svetlá; Ľavé smerovky; Autodiagnostika; Nastavenie svetelného lúča.
6	Automatická prevodovka
7	Kontrolka alternátora; Napätie napájania riadiacej jednotky motora; Kontrolka tlaku oleja.
9	Spínač kontaktu alarmu proti krádeži

O Volkswagen Lupo (1998-2005)

Volkswagen Lupo, vyrábaný v rokoch 1998 až 2005, je kompaktný mestský automobil, ktorý si získal obľubu vďaka svojej ekonomickej prevádzke a praktickým rozmerom. Tento model bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov s objemom od 1,0 do 1,4 litra. Lupo sa vyznačuje jednoduchým a funkčným dizajnom, ktorý je ideálny pre mestské prostredie. Vďaka svojej nízkej spotrebe paliva a kompaktným rozmerom je tento model obľúbený medzi vodičmi, ktorí hľadajú spoľahlivé a úsporné vozidlo pre každodenné použitie.

Schéma poistkovej skrinky Volkswagen Lupo

Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Lupo, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod prístrojovou doskou na strane vodiča alebo v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a spoľahlivosť vozidla, preto je dôležité mať prehľad o jej konfigurácii.
