Seat Ibiza 6J (2016-2017) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Seat Ibiza (6J) 2016–2017, získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Kabína

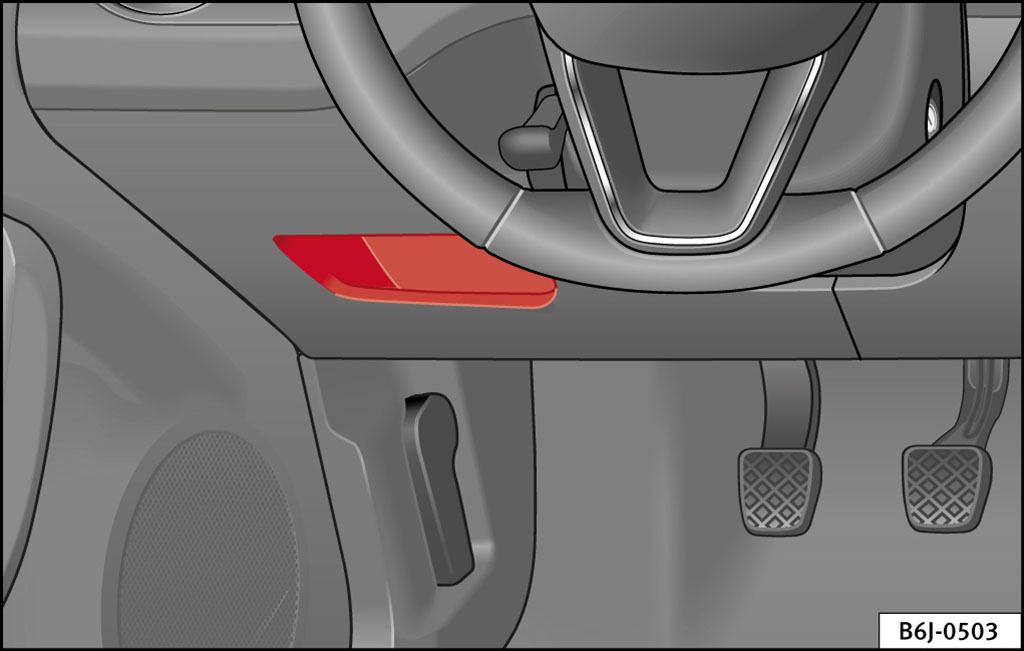

Poistky sa nachádzajú na ľavej strane prístrojovej dosky (za prístrojovou doskou).

Motor

2016

Prístrojová doska (2016)

Priradenie poistiek v prístrojovej doske (2016)

Nr	Popis	Ampére [A]
Nr	Popis	Ampére [A]
1	Svetlomety vľavo	40
2	Centrálne zamykanie	40
3	Výkon C63 (30 Výkon)	30
4	Relé PTC (vykurovanie motora)	50
5	Konektor montáž vľavo A pin 22 (motor pre uzatvorenie okna na strane vodiča)	30
6	Na uzatvorenie zadného okna vľavo (motor)	30
7	Klaksón	20
9	Panoramatická strecha	30
10	Aktívne odpruženie	7,5
11	Relé systému umývania svetlometov	30
12	Displej MIB	5
13	(RL-15) SIDO KI.15 napájanie (vstupy 29 a 55)	30
14	Vybratie kľúča z prístrojovej dosky; Diagnostika; Rukoväť svetlometov (smerovky); Zapnutie stretávacích a bočných svetlometov (otočné svetlomety).	7,5
15	Regulácia vzduchu a tepla (napájanie); Rukoväť automatickej prevodovky.	7,5
16	Prístrojová doska	5
17	Senzor Dwa; Varovný klaksón.	7,5
23	Dvojitá pumpa na kvapalinu na umývanie skiel	7,5
24	Vykurovanie motora; Ovládací panel vykurovania (napájanie).	30
26	Zásuvka relé 12 V	5
27	Motor stierača zadného skla	15
28	Zapaľovač cigariet	20
29	Jednotka riadenia airbagu; Kontrolka deaktivácie airbagu.	10
30	Zadná poloha; Joystik zrkadiel; RKA; Zapnutie vyhrievaných sedadiel; Vnútorný tlak klimatizácie; Ovládanie vykurovania a klimatizácie (napájanie); Elektrochromatické zrkadlo; Kontrola PDC; Zapnutie predných a zadných hmlových svetlometov (otočné svetlomety).	7,5
31	Ukazovateľ paliva	5
32	Svetlomety AFS; Regulátor svetlometov (signalizácia a regulácia); LWR Cent; Diagnostika; Rukoväť predných svetlometov (zapnutie); Dimmer (regulácia svetlometov).	7,5

Nr	Popis	Ampére [A]
33	Relé Start-Stop; Senzor spojky.	5
34	Vyhrievané trysky	5
35	Dodatočná diagnostika	10
36	Vyhrievané sedadlá	10
37	Ovládanie Soundaktora; Pokrok GRA; Stredný pokrok – Ventilátor chladenia.	5
38	Svetlá pravá strana A/66 napájanie	40
39	Čerpadlo ABS (zadná batéria)	40
41	Vyhrievané zadné sklo	30
42	Ovládanie okna na strane cestujúceho	30
43	Ovládanie zadného okna na pravej strane	30
44	Kamera na cúvanie	10
45	Páka predného stierača; Diagnostika.	10
46	Dodatočná elektrická zásuvka pre batožinový priestor	20
47	Ventil ABS (zadná batéria)	25
49	Relé EKP TDI (napájanie čerpadla paliva)	30
49	Relé EKP MPI (napájanie čerpadla paliva)	20
49	Ovládanie indikátora čerpadla TFSI	15
50	Multimediálne rádio (napájanie)	20
51	Vyhrievané zrkadlá	10
53	Senzor dažďa	5
54	30 ZAS (kľúč na zapaľovanie)	5
55	Vyhrievané sedadlá	10
	Ovládací panel 2:
1	Lambda sonda	15
2	Motor čerpadla vákuum	20
2	Predkábľovaný motor (čerpadlo chladiacej kvapaliny; Distribútor variabilných ventilov; Filter elektromagnetického ventilu s aktívnym uhlím; Ventil tlaku; Ventil sekundárneho vzduchu).	10

Motor (2016)

Priradenie poistiek v motorovom priestore (2016)

Nr	Popis	Ampére [A]
Nr	Popis	Ampére [A]
1	Ventilátor, kondenzátor	40
1	Ventilátor TK8, kondenzátor	50
2	Zapaľovacie sviečky	50
3	Čerpadlo ABS	40
3	EMBOX2-13 (TA8)	20
4	Fáza vykurovania PTC 2	50
5	Fáza vykurovania PTC 3	50
6	BDM, 30 ref	5
7	MSG (KL30)	7,5
8	Stierače	30
9	Automatická kontrola prevodovky; Kontrolný panel AQ160.	30

Nr	Popis	Ampére [A]
10	Ventilácia ABS	25
10	EMBOX2-11 (TA8)	5
12	Injektory; Regulátor dávkovania paliva TDI; Senzor teploty výfukových plynov TA8;	10
13	Senzor serva	5
14	Čerpadlo chladiacej kvapaliny vysoká/nízka teplota; Manometer (relé EKP).	10
15	50 kontrola motora diag	5
16	Štartovanie	30
17	Kontrola motora (MSG KL87)	20
18	Relé PTC; Senzor TOG; Ventily motora; Ventilátor PWM.	10
19	Interné poistky AUX	30
20	Relé zapaľovacích sviečok; Ohrievací potrubie.	5
20	Cievka zapaľovania	20
20	Motor predkablovaný (čerpadlo chladiacej kvapaliny; Rozdeľovač variabilných ventilov; Filter elektromagnetického ventilu s aktívnym uhlím; Ventil tlaku; Ventil vstupu sekundárneho vzduchu).	10

2017

Prístrojová doska (2017)

Priradenie poistiek v prístrojovej doske (2017)

Nr	Popis	Ampére [A]
Nr	Popis	Ampére [A]
1	Svetlomety naľavo	40
2	Centrálne zamykanie	40
3	Výkon C63 (30 Výkon)	30
4	Relé PTC (vykurovanie motora)	50
5	Konektor ľavého stĺpika A pin 22 (motor pre uzatvorenie okna na strane vodiča)	30
6	Na uzatvorenie zadného okna naľavo (motor)	30
7	Klaksón	20
9	Panoramatická strecha	30
10	Aktívne odpruženie	7,5
11	Relé systému umývania svetlometov	30
12	Displej MIB	5
13	(RL-15) SIDO KI.15 napájanie (vstupy 29 a 55)	30
14	Vytiahnutie kľúča z prístrojovej dosky; Diagnostika; Palica svetlometov (smerovky); Zapnutie stretávacích a bočných svetlometov (otočné svetlomety).	7,5
15	Regulácia vzduchu a tepla (napájanie); Palica automatickej prevodovky.	7,5
16	Panel prístrojov	5
17	Senzor Dwa; Klaksón upozornenia.	7,5
23	Dvojitá pumpa kvapaliny na umývanie okien	7,5
24	Vykurovač motora, ovládací panel vykurovania (napájanie)	30
26	Zásuvka relé 12 V	5
27	Motor zadného stierača	15
28	Zapaľovač cigariet	20
29	Jednotka riadenia airbagu; Kontrolka upozornenia deaktivácie airbagu.	10
30	Zadná rýchlosť; Joystik zrkadiel; RKA; Zapnutie vyhrievaných sedadiel; Vnútorný tlak klimatizácie; Ovládanie vykurovania a klimatizácie (napájanie); Elektrochromatické zrkadlo; Ovládanie PDC; Zapnutie predných a zadných hmlových svetlometov (otočné svetlomety).	7,5

Nr	Popis	Ampére [A]
31	Smerovka paliva	5
32	Svetlomety AFS; Regulátor svetlometov (signalizácia a regulácia); LWR Cent; Diagnostika; páka predných svetlometov (zapnutie); Dimmer (regulácia svetlometov).	7,5
33	Relé Start-Stop; Senzor spojky.	5
34	Zohriate trysky	5
35	Dodatočná diagnostika	10
36	Zohriate sedadlá	10
37	Kontrola Soundaktora; Pokrok GRA; Centrálny pokrok – Ventilátor chladenia.	5
38	Svetlá pravá strana A/66 napájanie	40
39	Čerpadlo ABS (zadná batéria)	40
41	Vyhrievané zadné sklo	30
42	Kontrola okna na strane cestujúceho	30
43	Kontrola zadného okna na pravej strane	30
44	Kamera na cúvanie	10
45	Páka predného stierača; Diagnostika.	10
46	Dodatočná elektrická zásuvka pre batožinový priestor	20
47	Ventil ABS (zadná batéria)	25
49	Relé EKP TDI (napájanie čerpadla paliva)	30
49	Relé EKP MPI (napájanie čerpadla paliva)	20
49	Kontrola indikátora čerpadla TFSI	15
50	Multimediálne rádio (napájanie)	20
51	Vyhrievané zrkadlá	10
53	Senzor dažďa	5
54	30 ZAS (kľúč na zapaľovanie)	5
55	Zohriate sedadlá	10

Motor (2017)

Pridelenie poistiek v motorovom priestore (2017)

Nr	Popis	Ampére [A]
Nr	Popis	Ampére [A]
1	Ventilátor, kondenzátor	40
1	Ventilátor TK8, kondenzátor	50
2	Zapaľovacie sviečky	50
3	Čerpadlo ABS	40
2	EMBOX2-13 (TA8)	20
4	Fáza vykurovania PTC 2	40
5	Fáza vykurovania PTC 3	40
6	BDM, 30 ref	5
7	MSG (KUO)	7,5
8	Stierače	30
9	Automatická kontrola prevodovky; Kontrolný panel AQ160.	30
10	ABS	25

Nr	Popis	Ampére [A]
10	EMBOX2-11 (TA8)	5
11	Motor čerpadla vákuum	20
12	Injektory
12	Regulátor dávkovania paliva TDI; Teplotný senzor výfukových plynov TA8.	10
13	Senzor servo	5
14	Čerpadlo chladiacej kvapaliny vysoká/nízka teplota; Manometer (relé EKP).	10
15	50 kontrola motora diag	5
16	Štartovanie	30
17	Kontrola motora (MSG KL87)	20
18	Relé PTC, senzor TOG, ventily motora, ventilátor PWM	10
19	Lambda sonda	15
20	Relé zapaľovacích sviečok, Heizrohr	5
20	Cievka zapaľovania	20
20	Motor predkáblený (čerpadlo chladiacej kvapaliny; Distribútor variabilných ventilov; Filter elektromagnetického ventilu s aktívnym uhlím; Ventil tlaku; Ventil vstupu sekundárneho vzduchu).	10

O Seat Ibiza 6J (2016-2017)

Seat Ibiza 6J, vyrábaný v rokoch 2016 až 2017, je populárny model španielskej automobilky, známy svojím moderným dizajnom a spoľahlivosťou. Tento model ponúka rôzne motorizácie, vrátane benzínových a naftových motorov, ktoré poskytujú vyvážený výkon a efektívnosť. Ibiza 6J je obľúbená pre svoje kompaktné rozmery, ktoré sú ideálne pre mestské prostredie, no zároveň poskytujú dostatok priestoru pre cestujúcich a batožinu. V interiéri nájdeme moderné technológie a pohodlné sedadlá, čo z nej robí ideálne vozidlo pre každodenné použitie.

Schéma poistkovej skrinky Seat Ibiza 6J

Táto stránka zobrazuje schému poistkovej skrinky pre model Seat Ibiza 6J, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza typicky v priestore pod kapotou a v interiéri vozidla, zvyčajne na strane vodiča. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prehľad o jej konfigurácii a funkciách.
