Seat Ibiza (1993-2021) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Seat Ibiza 1993–2021, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Seat Ibiza (1993-2002) – schéma poistky
Rok výroby: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Poistka zapaľovača cigariet (zásuvka napájania) v Seat Ibiza (1993-2002) je poistka 49 v poistkovej skrinke

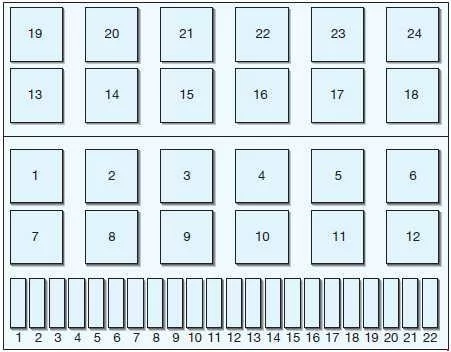

Schéma poistiek
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Svetlomety s tlmenými svetlami ľavé a regulátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Svetlomet s tlmenými svetlami pravý a regulátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Osvetlenie evidenčnej značky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Stierač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Umývač okien a stierač predného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Ventilátor čerstvého vzduchu;
Klimatizácia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Bočná a zadná svetluška pravá;
Osvetlenie motorového priestoru. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Svetluška polohy a zadná – ľavá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Vyhrievané zrkadlá, zadné okno | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Predné a zadné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Svetlomety s diaľkovými svetlami na ľavej strane;
Havarijné svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Svetlomety s diaľkovými svetlami pravé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Svetlomety cúvacie;
Vyhrievané sedadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Výbava motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Prístrojová doska;
Hodiny; Vnútorné osvetlenie; Signálne svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Ukazovatele | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | Palivové čerpadlo;
Lambdová sonda; Vstrekovače. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30 | Skupina chladiaceho ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Centrálne zamykanie;
Osvetlenie batožinového priestoru; Rádio. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Relé stierača/tergicristallo lunotto posteriore | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Relé napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Relé kontaktu “X” | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Relé svetiel núdzového osvetlenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Relé stieračov svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Relé časovača umývača;
Stierač predného skla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Relé akustického signálu varovania zapnuté | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Relé hmlových svetiel alebo mostík pripojenia. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Relé klaksónu s dvoma tónmi alebo mostík pripojenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Čerpadlo paliva alebo relé zapaľovacích sviečok | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 * | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 * | Centrálne zamykanie s diaľkovým ovládaním (160)
alebo relé 2. rýchlosť ventilátora elektrického (80). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 * | Relé zberného potrubia (1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 * | Elektrický ventilátor 2. rýchlosť | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Relé elektronické poistkovej skrinky
pre kontrolu motora Diesel (144), turbodiesel (166) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 * | Poistka zapaľovacích sviečok motora
diesel alebo relé ABS (178) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 * | Relé ABS (178) alebo relé pre
modely s dvojitým svetlometom (145) / (200) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 * | Centrálne zamykanie s diaľkovým ovládaním (160) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 * | Poistka ovládania okien elektrických (53) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 * | Relé motora (31) / 2. rýchlosť
ventilátora elektrického (53). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 * | Relé automatickej prevodovky (150) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 * | Relé zapaľovacích sviečok na naftu
alebo poistka ABS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 * | Relé EDS (79) alebo
relé automatickej prevodovky (150). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * – tieto polohy relé sa môžu líšiť | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Seat Ibiza (2002-2008) – schéma poistkovej skrinky
Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007, 2007.
Poistka zapaľovača cigariet (zásuvka napájania) v Seat Ibiza (2002-2008) je poistka 49 v poistkovej skrinke na prístrojovej doske.
| Farba | Ampér [A] |
|---|---|
| Beige | 5 A |
| Hnedá | 7,5 A |
| Červená | 10 A |
| Modrá | 15 A |
| Žltá | 20 A |
| Biela/Natúrna | 25 A |
| Zelená | 30 A |
Poloha schémy poistkovej skrinky: Seat Ibiza 3 poistky – popis

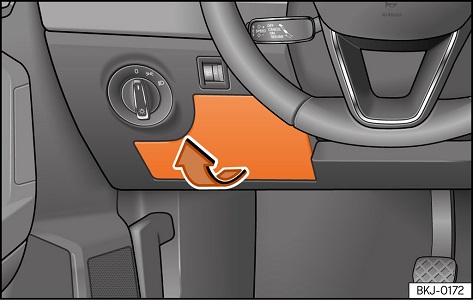

Priestor pre cestujúcich

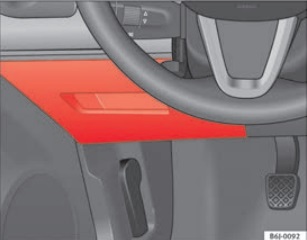

Poistky sa nachádzajú na ľavej strane prístrojovej dosky za krytom.
V modeloch s volantom vpravo sa poistky nachádzajú na pravej strane prístrojovej dosky za krytom.

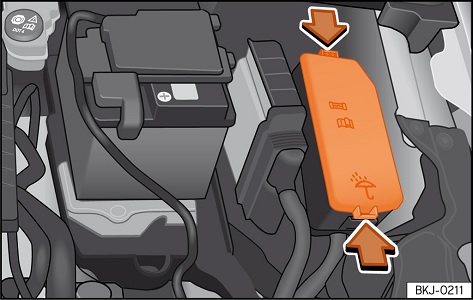

Motorový priestor
Nachádza sa v motorovom priestore na batérii.

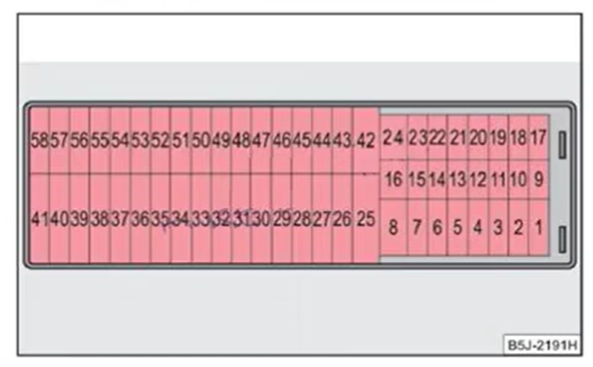

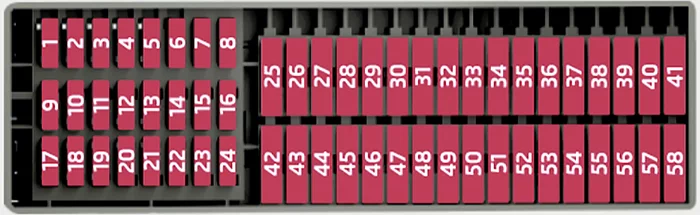

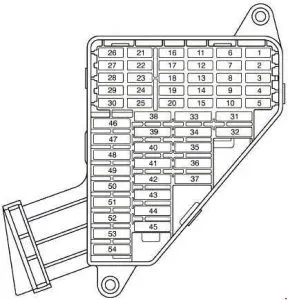

Poistky na ľavej strane prístrojovej dosky
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | od 2006:
Čerpadlo sekundárnej vody 1,8 20 VT (T16) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | ABS/ESP | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Brzdové svetlo, spínač spojky;
Vinutia relé. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Riadiaca jednotka motora (benzín) | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Pravé bočné svetlo | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Ľavé bočné svetlo | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Ovládanie vyhrievania zrkadla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Lambdová sonda | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Signál “S”. Rádiová jednotka | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | od 2006:
Napájanie elektrických zrkadiel. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Nastavenie výšky svetlometov | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Senzor tlaku/
Senzor hladiny oleja. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Prídavný vykurovací motor;
Čerpadlo paliva; Čerpadlo oleja. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Automatická prevodovka | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Vyhrievané sedadlá | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Jednotka riadenia motora | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Prístrojová doska;
Vykurovanie a ventilácia; Navigácia; Nastavenie výšky svetlometov; Elektrické zrkadlo. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | od 2006:
Svetlo cúvania |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| až do 2005:
Svetlo cúvania |
10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Čerpadlo ostrekovača čelného skla | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Pravé diaľkové svetlo | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Ľavé diaľkové svetlo | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Osvetlenie evidenčnej značky;
Smerovka bočného svetla. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Stierač zadného skla | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Vstrekovače (palivo) | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Spínač brzdových svetiel;
ESP (senzor riadenia). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Prístrojová doska;
Diagnostika. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Osvetlenie vano portaoggetti;
Osvetlenie batožinového priestoru; Osvetlenie vnútorné. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Klimatronik | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | od 2006:
Kontrola centrálne zamykanie |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Kontrola okna predného ľavého | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | do 2005:
Kontrola centrálne zamykanie. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Akustický signál s
autonómnym napájaním. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Jednotka riadenia motora | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Panorama | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Vykurovanie;
Ventilátor motora. |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Čerpadlo umývača svetlometov | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Predné a zadné hmlové svetlá | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Riadiaca jednotka motora (benzín) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | od 2006:
Riadiaca jednotka motora diesel+ čerpadlo paliva SDI |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| do 2005:
Jednotka riadenia motora (Diesel). |
20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Ukazovateľ úrovne paliva | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Transformátor zapaľovania+
riadiaca jednotka motora T70 |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Hmlové svetlá (pravá strana) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Kontrola okna zadného ľavého | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Kontrola okna predného pravého | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Stierač predného skla | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Vyhrievané čelné sklo | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | Jednotka ukazovateľa | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | Zapaľovač cigariet | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | od 2006:
Jednotka uzamykania |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| do 2005:
Senzor dažďa aktuálny; Centrálne zamykanie. |
20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | Rádio;
CD; GPS; Telefón. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | Klakson | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | Hmlové svetlá (ľavá strana) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | Kontrola okna zadného pravého | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek v motorovom priestore na batérii
| Nr | Popis | Ampere [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | PTC (prídavné kúrenie
elektrické prostredníctvom vzduchu) |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | PTC (prídavné kúrenie
elektrické prostredníctvom vzduchu) |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | PTC (prídavné kúrenie
elektrické prostredníctvom vzduchu) |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

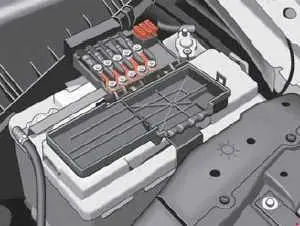

Poistky v motorovom priestore nad batériou
| Číslo | Popis | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Alternátor;
Štartovanie. |
175 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Distribúcia napätia napájania
v rámci vozidla. |
110 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Čerpadlo posilňovača riadenia | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | SLP
(benzín); Predohrev zapaľovacích sviečok (Diesel). |
50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Vykurovanie | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Jednotka ABS | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Jednotka ABS | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Vykurovanie | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Jednotka ABS | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Jednotka riadenia kábla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Ventilátor klimatizácie | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Jednotka Jatco pre
automatickú prevodovku. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poloha v motorovom priestore: bočný panel
| Č. | Popis | Amp [A] |
| B1 | Alternátor (<140 W) | 150 |
| Alternátor (> 140 W) | 200 | |
| C1 | Servotiahlo | 80 |
| D1 | PTC (prídavné vykurovanie
elektrické cez vzduch). |
100 |
| E1 | Ventilátor (> 500 W) | 80 |
| Ventilátor (<500 W) | 50 | |
| F1 | Napájanie multi-miest “30”;
Schéma poistkovej skrinky vnútorné, |
100 |
| G1 | Napájanie napätie poistka príves
v schéme poistkovej skrinky vnútorné. |
50 |
| H1 | – | – |
Seat Ibiza (2009) – schéma poistkovej skrinky
Rok výroby: 2009.
Poistka zapaľovača cigariet (zásuvka napájania) v Seat Ibiza (2009) je poistka 40 v poistkovej skrinke.
| Farba | Ampér [A] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Šedá | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fialová | 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlohnedá | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hnedá | 7,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Červená | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modrá | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Žltá | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Biela alebo priehľadná | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zelená | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Oranžová | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poloha poistiek
Poistky v prístrojovej doske sa nachádzajú na ľavej strane palubnej dosky.
Komora motora: kryt poistkovej skrinky
Schémy poistiek
Poistky na ľavej strane palubnej dosky
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Asistencia pri riadení;
Fungovanie motora. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Diagnostika;
Vykurovanie; Klimatizácia; Klimatronik; Elektrické zrkadlo; Navigátor; Spínač tlaku klimatizácie; Ventilátor klimatizácie; Kisi. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Riadiaca jednotka motora na benzín;
Prúdomer; Riadiaca jednotka motora Diesel; Cievky relé; Fungovanie motora. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Spínač ABS;
ESP (senzor riadenia). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Tryska vykurovania svetla cúvania | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Panel prístrojov | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Zadný svetlomet proti hmle | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Rukoväť svetlometu | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Rukoväť svetlometu;
Spojka (benzín); Brzdy (všetky). |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Jednotka riadenia airbagu | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Rukoväť automatickej prevodovky/svetlomety | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Ovládanie bočného zrkadla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Ľavé svetlomety AFS | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Pravé svetlomety AFS | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Pri batožinovom priestore | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Osvetlenie evidenčného čísla;
Stmievateľ; Kontrolka bočného svetla. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Odpor | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Jednotka elektronického riadenia | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Ukazovatele | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Kontrola osvetlenia, panel prístrojov | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Jednotka elektronického riadenia,
vyhrievané zrkadlá. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Modul vstrekovania motora;
Senzor dažďa; Rukoväť prevodovky; Relé štartovacieho motora. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Osvetlenie priestoru odkladacej schránky;
Osvetlenie batožinového priestoru; Vnútorné osvetlenie. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Asistencia pri parkovaní | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Ťažné zariadenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Vstup 12 V;
Zapaľovač cigariet. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Lambdová sonda | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Napájanie motora | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Funkcia benzínového motora | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Funkcia benzínového motora;
Žhaviace sviečky; Bobina relé; Elektrický ventilátor Bi-turbo. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Riadiaca jednotka Diesel motora | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Napájanie spínača vyhrievania spojky | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Riadiaca jednotka paliva;
Napájanie bi-turbo motora. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Ovládač vyhrievaných sedadiel | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Pravý stretávací svetlomet | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Ľavý stretávací svetlomet | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Klaksón | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Panoramatická strecha | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Stierače | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Vyhrievanie zadného okna | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Rádio;
Telefón VDA; Bluetooth; Ovládanie na volante. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Climatronic;
Klimatizácia. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | Jednotka blokovania | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | Elektrické predné sklo | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Elektrické zadné sklá | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | Ovládač automatickej prevodovky | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | Senzor alarmu/objemu | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | Relé čerpadla EKP | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | Žiarovka cúvacieho svetla pre automatickú prevodovku;
Hmlový svetlomet. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | Transformátor zapnutý | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | Zadný stierač | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | Stretávacie svetlomety (pravá strana) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | Stretávacie svetlomety (ľavá strana) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky pod volantom v podpore relé
Poistky PTC
| Nr | Popis | Ampére [A] |
| 1 | Dodatočné elektrické vykurovanie vzduchu | 40 |
| 2 | Dodatočné elektrické vykurovanie vzduchu | 40 |
| 3 | Dodatočné elektrické vykurovanie vzduchu | 40 |
Poistky AUX 1
| Nr | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Faro s tlmenými svetlami (ľavá strana) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Faro s tlmenými svetlami (pravá strana) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Čerpadlo ostrekovača svetlometov | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky AUX 3
| Nr | Popis | Ampér [A] |
| 1 | Riadiaca jednotka prívesu | 15 |
| 2 | Riadiaca jednotka prívesu | 20 |
| 3 | Riadiaca jednotka prívesu | 20 |
Poistky v motorovom priestore nad batériou

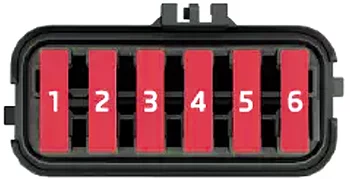

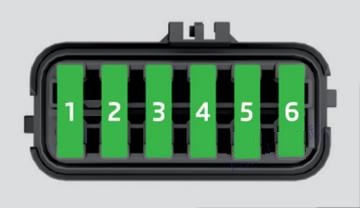

Nemetalické poistky
| Nr | Popis | Ampére [A] |
| 1 | Kontrola ABS | 25 |
| 2 | Elektroventilátor;
Ventilátor klimatizácie. |
30 |
| 3 | Ventilátor klimatizácie | 5 |
| 4 | Jednotka ABS | 10 |
| 5 | Jednotka elektronického riadenia | 5 |
| 6 | Modul vstrekovania | 5 |
Seat Ibiza (2010) – schéma poistkovej skrinky
Rok výroby: 2010.
Poistka zapaľovača cigariet (zásuvka napájania) v Seat Ibiza (2010) je poistka 40 v poistkovej skrinke na prístrojovej doske.
| Farba | Ampér [A] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Šedá | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Purpurová | 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlohnedá | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hnedá | 7,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Červená | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modrá | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Žltá | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Biela alebo priehľadná | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zelená | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Oranžová | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poloha poistiek
Poistky v prístrojovej doske sa nachádzajú na ľavej strane prístrojovej dosky.
Motorový priestor: viečko poistkovej skrinky
Schémy poistiek
Poistky na ľavej strane prístrojovej dosky
| Č. | Popis | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Asistencia pri riadení;
Funkcia motora. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Diagnostika;
Vykurovanie; Klimatizácia; Klimatronik; Elektrické zrkadlo s proti oslnením; Navigátor; Spínač tlaku klimatizácie; Ventilátor klimatizácie; Riadiaca jednotka AFS; Relé Coming home; Soundaktor. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Kontrolér benzínového motora;
Prúdomer; Kontrolér naftového motora; Cievky relé; Funkcia motora; Kontrolér bi-turbo paliva. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Spínač ABS;
ESP (senzor riadenia); Spínač osvetlenia. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Svetlo cúvania;
Vyhrievané trysky. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Panel prístrojov | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Zadné hmlové svetlo | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Spínač projektora | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Spínač projektora;
Spojka (benzín); Brzdy (všetky). |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Riadiaca jednotka airbagu | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Spínač automatickej prevodovky/
projektory. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Kontrola vonkajšieho zrkadla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Ľavý projektor AFS | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Pravý projektor AFS | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Osvetlenie evidenčného čísla;
Stmievač; Kontrolka bočného svetla. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Odpor | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Elektronická riadiaca jednotka | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Smerovky | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Kontrola osvetlenia;
Prístrojová doska. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Elektronická riadiaca jednotka;
Vyhrievané zrkadlá. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Modul vstrekovania motora;
Senzor dažďa; Spínač prevodovky; Relé štartovacieho motora. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Osvetlenie odkladacej schránky;
Osvetlenie batožinového priestoru; Vnútorné osvetlenie. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Asistencia pri parkovaní | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Ťažné zariadenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Lambdová sonda | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Napájanie motora | 20 |
| 30 | Funkcia motora na benzín | 10 |
| 31 | Funkcia motora na benzín;
Svietiace zapaľovacie sviečky; Relé cievka; Elektrický ventilátor Bi-turbo. |
10 |
| 32 | Riadiaca jednotka motora | 15 |
| 33 | Napájanie spínača spojky;
Relé kúrenia; Senzor servopohonu. |
5 |
| 34 | Riadiaca jednotka paliva;
Napájanie motora bi-turbo. |
15 |
| 35 | – | – |
| 36 | Pravý stretávací svetlomet | 10 |
| 37 | Ľavý stretávací svetlomet | 10 |
| 38 | Motor elektrického ventilátora | 30 |
| 39 | – | – |
| 40 | Vstup 12 V;
Zapaľovač cigariet. |
15 |
| 41 | Ovládač vyhrievaných sedadiel;
Odkladacia schránka na poháre. |
25 |
| 42 | Klakson | 20 |
| 43 | Panoramatická strecha | 30 |
| 44 | Stierače | 20 |
| 45 | Vyhrievané zadné sklo | 20 |
| 46 | Rádio;
Telefón VDA; Bluetooth; Ovládanie na stĺpiku riadenia. |
20 |
| 47 | Climatronic | 5 |
| 48 | Jednotka blokovania | 25 |
| 49 | Elektrické predné sklo | 30 |
| 50 | Elektrické zadné sklá | 30 |
| 51 | Ovládač automatickej prevodovky | 30 |
| 52 | Senzor alarmu/objemu | 15 |
| 53 | Relé elektrokinetickej pumpy;
Riadiaca jednotka paliva bi-turbo. |
15 |
| 54 | Osvetlenie cúvania pre automatickú prevodovku;
Hmlové svetlo. |
15 |
| 55 | Transformátor zapnutý | 15 |
| 56 | Stierač zadného skla | 10 |
| 57 | Stretávacie svetlomety (pravá strana) | 15 |
| 58 | Stretávacie svetlo (ľavá strana) | 15 |
Poistky pod volantom v podpore relé
Poistky PTC
| Nr | Popis | Amperáž [A] |
| 1 | Dodatočné elektrické vykurovanie vzduchu | 40 |
| 2 | Dodatočné elektrické vykurovanie vzduchu | 40 |
| 3 | Dodatočné elektrické vykurovanie vzduchu | 40 |
Poistky AUX 1
| Nr | Popis | Amperáž [A] |
| 1 | Svetlomety (ľavá strana) | 15 |
| 2 | Svetlomety (pravá strana) | 15 |
| 3 | Čerpadlo ostrekovača svetlometov | 20 |
Poistky AUX 3
| Nr | Popis | Amperáž [A] |
| 1 | Riadiaca jednotka prívesu | 15 |
| 2 | Riadiaca jednotka prívesu | 20 |
| 3 | Riadiaca jednotka prívesu | 20 |
Poistky v motorovom priestore nad batériou
Nemetalické poistky
| Číslo | Popis | Amperáž [A] |
| 1 | Jednotka ABS | 25 |
| 2 | Elektrický ohrievač;
Ventilátor klimatizácie. |
30 |
| 3 | Ventilátor klímy | 5 |
| 4 | Jednotka ABS | 10 |
| 5 | Jednotka elektronického riadenia | 5 |
| 6 | Modul vstrekovania | 5 |
Seat Ibiza (2011) – schéma poistkovej skrinky
Rok výroby: 2011.
Poistka zapaľovača cigariet (zásuvka napájania) v Seat Ibiza (2011) je poistka 40 v poistkovej skrinke na prístrojovej doske.
| Farba | Ampér [A] |
|---|---|
| Šedá | 2 |
| Fialová | 3 |
| Svetlohnedá | 5 |
| Hnedá | 7,5 |
| Červená | 10 |
| Modrá | 15 |
| Žltá | 20 |
| Biela alebo priehľadná | 25 |
| Zelená | 30 |
| Oranžová | 40 |
Poloha poistiek
Poistky v prístrojovej doske sa nachádzajú na ľavej strane palubnej dosky.
Motorový priestor: kryt poistkovej skrinky
Schémy poistiek
Poistky na ľavej strane prístrojovej dosky
| Číslo | Popis | Ampére [A] |
| 1 | Asistencia pri riadení;
Funkcia motora. |
7,5 |
| 2 | Diagnostika;
Vyhrievanie; Klimatizácia; Klimatronic; Elektrické zrkadlo proti oslneniu; Navigátor; Spínač tlaku klimatizácie; Ventilátor klimatizácie; Kisi; Riadiaca jednotka AFS; Relé Coming home; Soundaktor. |
10 |
| 3 | Kontrolór benzínového motora;
Prúdomer; Kontrolór naftového motora; Cievky relé; Funkcia motora; Kontrolór bi-turbo paliva. |
5 |
| 4 | Spínač ABS;
ESP (senzor riadenia); Páka osvetlenia. |
10 |
| 5 | Osvetlenie cúvania;
Vyhrievané trysky. |
10 |
| 6 | Panel prístrojov | 5 |
| 7 | Zadné hmlové svetlo | 5 |
| 8 | – | – |
| 9 | Páka svetlometu | 10 |
| 10 | Páka svetlometu;
Spojka (benzín); Brzdy (všetky). |
5 |
| 11 | Riadiaca jednotka airbagu | 5 |
| 12 | Páka automatickej prevodovky,
svetlomety. |
10 |
| 13 | Kontrola vonkajšieho zrkadla | 5 |
| 14 | Ľavé svetlomety AFS | 15 |
| 15 | Pravé svetlomety AFS | 15 |
| 16 | – | – |
| 17 | Osvetlenie evidenčného čísla;
Stmievač; Kontrolka bočného svetla. |
5 |
| 18 | Odpor | 5 |
| 19 | Riadiaca jednotka elektroniky | 5 |
| 20 | Smerovky | 15 |
| 21 | Kontrola osvetlenia, panel prístrojov | 5 |
| 22 | Riadiaca jednotka elektroniky;
Vyhrievané zrkadlá. |
5 |
| 23 | Modul vstrekovania motora;
Senzor dažďa; Páka automatickej prevodovky; Relé štartéra. |
7,5 |
| 24 | Osvetlenie priestoru na rukavice
Osvetlenie batožinového priestoru; Vnútorné osvetlenie. |
10 |
| 25 | Asistencia pri parkovaní | 5 |
| 26 | Ťažné zariadenie | |
| 27 | – | – |
| 28 | Lambdová sonda | 10 |
| 29 | Napájanie motora | 20 |
| Čerpadlo na vákuum (LPG) | 15 | |
| 30 | Funkcia motora na benzín | 10 |
| 31 | Funkcia motora na benzín;
Zapaľovacie sviečky; Bobina relé; Elektrický ventilátor Bi-turbo. |
10 |
| 32 | Riadiaca jednotka motora | 15 |
| 33 | Napájanie spínača spojky;
Relé kúrenia; Senzor servopohonu. |
5 |
| 34 | Riadiaca jednotka paliva;
Napájanie motora bi-turbo. |
15 |
| 35 | – | – |
| 36 | Pravý svetlomet | 10 |
| 37 | Ľavé svetlomety;
Coming Home; Relé svetlometov (automatické zapnutie svetlometov). |
10 |
| 38 | Motor elektrického ventilátora | 30 |
| 39 | – | – |
| 40 | Vstup 12 V;
Zapaľovač cigariet. |
15 |
| 41 | Ovládač vyhrievaných sedadiel,
držiak na poháre. |
25 |
| 42 | Klakson | 20 |
| 43 | Panoramatická strecha | 30 |
| 44 | Stierače | 20 |
| 45 | Vyhrievané zadné sklo | 20 |
| 46 | Rádio;
telefon VDA; Bluetooth; ovládacie prvky na volante; DC prevodník; DC pre štart/vypnutie. |
20 |
| 47 | Climatronic;
Klimatizácia. |
5 |
| 48 | Jednotka zámku | 25 |
| 49 | Elektrické predné sklo | 30 |
| 50 | Elektrické zadné sklá | 30 |
| 51 | Ovládač automatickej prevodovky | 30 |
| 52 | Senzor alarmu/objemu | 15 |
| 53 | Relé elektrokinetického čerpadla;
Riadiaca jednotka paliva bi-turbo. |
15 |
| 54 | Svetlo cúvacieho svetla pre automatickú prevodovku;
Svetlo proti hmle. |
15 |
| 55 | Transformátor zapnutý | 15 |
| 20 | ||
| 56 | Stierač zadného skla | 10 |
| 57 | Hmlové svetlá (pravá strana) | 15 |
| 58 | Svetlomet hmlových svetiel (ľavá strana) | 15 |
Poistky pod volantom v podpore relé
Poistky PTC
| Nr | Popis | Ampére [A] |
| 1 | Elektrické doplnkové vykurovanie vzduchu | 40 |
| 2 | Elektrické doplnkové vykurovanie vzduchu | 40 |
| 3 | Elektrické doplnkové vykurovanie vzduchu | 40 |
Poistky AUX 1
| Nr | Popis | Ampére [A] |
| 1 | Ľavé denné svetlo AFS | 15 |
| Navigácia;
Bluetooth; MDI; Ovládanie rádia. |
20 | |
| 2 | Pravé denné svetlo AFS | 15 |
| Prístrojová doska;
Relé ESP. |
5 | |
| 3 | Čerpadlo ostrekovača svetlometov | 20 |
Poistky AUX 3
| Nr | Popis | Ampére [A] |
| 1 | Jednotka riadenia prívesu | 15 |
| 2 | Jednotka riadenia prívesu | 20 |
| 3 | Jednotka riadenia prívesu | 20 |
Poistky v motorovom priestore nad batériou
Poistky nemetalické
| Číslo | Popis | Ampére [A] |
| S1 | Jednotka ABS | 25 |
| S2 | Elektrický ohrievač;
Ventilátor klimatizácie. |
30 |
| S3 | Regulátor automatickej prevodovky | 30 |
| S4 | Jednotka ABS | 10 |
| S5 | Jednotka elektronického riadenia | 5 |
| S6 | Modul vstrekovania | 30 |
Seat Ibiza (2012) – schéma poistkovej skrinky
Rok výroby: 2012.
Poistka zapaľovača cigariet (zásuvka napájania) v Seat Ibiza (2012) je poistka 40 v poistkovej skrinke.
| Farba | Amperáže [A] |
|---|---|
| Šedá | 2 |
| Purpurová | 3 |
| Svetlohnedá | 5 |
| Hnedá | 7,5 |
| Červená | 10 |
| Modrá | 15 |
| Žltá | 20 |
| Biela alebo priehľadná | 25 |
| Zelená | 30 |
| Oranžová | 40 |
Poloha poistiek
Poistky v prístrojovej doske sa nachádzajú na ľavej strane palubnej dosky.
Motorový priestor: kryt poistkovej skrinky
Schémy poistiek
Poistky na ľavej strane palubnej dosky
| Číslo | Popis | Amperáž [A] |
| 1 | Servoriadenie;
Fungovanie motora; Prúdomer. |
7,5 |
| 2 | Diagnostika;
Vykurovanie; Klimatizácia; Klimatronik; Elektrické zrkadlo proti oslneniu; Navigácia; Spínač tlaku klimatizácie; Ventilátor klimatizácie; Kontrolór AFS; Relé Coming home; Soundaktor; CCS. |
10 |
| 3 | Kontrolór benzínového motora;
Kontrolór dieselového motora; Cievky relé; Fungovanie motora; Kontrolór bi-turbo paliva. |
5 |
| 4 | Jednotka riadenia ABS-ESP;
Spínač RKA; Jednotka riadenia brány; Relé ESP; Senzor otáčok. |
10 |
| 5 | Svetlo cúvania;
Vyhrievané trysky. |
10 |
| 6 | Prístrojová doska | 5 |
| 7 | Relé zadných hmlových svetiel;
Start-Stop. |
7,5 |
| 8 | páky radenia na volante
pre automatickú prevodovku. |
2 |
| 9 | Páka svetlometov;
Spínač stieračov čelného skla. |
10 |
| 10 | BCM Napájanie elektronického kontrolóra | 5 |
| 11 | Jednotka riadenia airbagu | 5 |
| 12 | Automatická prevodovka;
Systém LPG. |
10 |
| 13 | Kontrola vonkajšieho zrkadla | 5 |
| 14 | Ľavé svetlomety AFS | 15 |
| 15 | Pravé svetlomety AFS | 15 |
| 16 | – | – |
| 17 | Osvetlenie ŠPZ | 5 |
| 18 | Čistiaca pumpa | 7,5 |
| 19 | Elektronická kontrolná jednotka | 5 |
| 20 | Indikátory;
Brzdové svetlá. |
15 |
| 21 | Kontrola osvetlenia, prístrojová doska | 5 |
| 22 | Vyhrievané zrkadlá | 5 |
| 23 | Modul vstrekovania motora;
Senzor dažďa; Páka automatickej prevodovky; Hlavné relé benzínu. |
7,5 |
| 24 | Osvetlenie batožinového priestoru;
Vnútorné osvetlenie; Osvetlenie odkladacej schránky. |
10 |
| 25 | Asistencia pri parkovaní | 5 |
| 26 | Ťažné zariadenie | |
| 27 | Kontrola svetlometov | 5 |
| 28 | Lambdová sonda | 10 |
| 29 | Vakuová pumpa | 15 |
| Napájanie LPG | 20 * 1 | |
| 30 | Cievky elektromagnetického motora;
Prídavné relé vykurovania; Senzor tlaku; Ventil AKF. |
15 |
| 31 | Fungovanie benzínového motora;
Žhaviace sviečky; Cievka relé; Elektrický ventilátor; Relé sekundárneho čerpadla vody. |
10 |
| 32 | Riadiaca jednotka motora | 15 |
| 20 | ||
| 30 * 2 | ||
| 33 | Senzor spínača spojky;
Prídavná cievka relé vykurovania; Senzor servo. |
5 |
| 34 | Kontrolér paliva;
Čerpadlo na vákuum. |
15 |
| 35 | – | – |
| 36 | Svetlomet s tlmenými svetlami pravý | 10 |
| 15 * 3 | ||
| 37 | Svetlomet s tlmenými svetlami ľavý | 10 |
| 15 * 3 | ||
| 38 | Ohrievač motora | 30 |
| 39 | – | – |
| 40 | Vstup 12 V;
Zapaľovač cigariet. |
15 |
| 41 | Kontrolér vyhrievaných sedadiel,
držiak na poháre. |
25 |
| 42 | Klakson | 20 |
| 43 | Panoramatická strecha | 30 |
| 44 | Stierače | 20 |
| 45 | Vyhrievané zadné sklo | 20 |
| 46 | Rádio;
Bluetooth; USB + AUX-In; DC-DC prevodník pre Start-Stop. |
20 |
| 47 | Klimatronic;
Autoklimatizácia; Brána; Diagnostika; Automatická prevodovka (blokovanie ZSS). |
5 |
| 48 | Jednotka blokovania | 25 |
| 49 | Elektrické okná (predné) | 25 |
| 50 | Elektrické okná (zadné) | 30 |
| 51 | Kontrolér automatickej prevodovky | 25 |
| 52 | Alarm | 15 |
| 53 | Relé elektrocinetickej pumpy;
Riadiaca jednotka bi-turbo paliva. |
15 |
| 54 | Kontrolka cúvania pre automatickú prevodovku;
Hmlové svetlá; Svetlá na odbočenie. |
15 |
| 55 | Transformátor zapnutý | 15 |
| 20 * 2 | ||
| 56 | Stierač zadného skla | 10 |
| 57 | Svetlá s tlmenými svetlami (pravá strana);
Deň svetlo. |
15 |
| 58 | Svetlá s tlmenými svetlami (ľavá strana);
Deň svetlo. |
15 |
| a) Ak je LPG.
b) Menovitý výkon v závislosti od motora. c) Ak má Start-Stop alebo nie. |
||
Poistky pod volantom v podpore relé
Poistky PTC
| Č. | Popis | Amperáž [A] |
| 1 | Elektrické doplnkové vykurovanie vzduchu | 40 |
| 2 | Elektrické doplnkové vykurovanie vzduchu | 40 |
| 3 | Elektrické doplnkové vykurovanie vzduchu | 40 |
Poistky AUX 1
| Číslo | Popis | Amperáž [A] |
| 1 | Ľavé denné svetlo AFS | 15 |
| 20 * | ||
| Navigator;
Bluetooth; MDI; Ovládanie rádia. |
20 | |
| 2 | Pravé denné svetlo AFS | 15 |
| 20 * | ||
| Prístrojová doska;
Relé ESP. |
5 | |
| 3 | Čerpadlo ostrekovačov svetlometov | 20 |
| * Ak má Start-Stop alebo nie. | ||
Poistky AUX 3
| Nr | Popis | Amperáž [A] |
| 1 | Jednotka riadenia prívesu | 15 |
| 2 | Jednotka riadenia prívesu | 20 |
| 3 | Jednotka riadenia prívesu | 20 |
Poistky v motorovom priestore nad batériou
Nemetalické poistky
| Nr | Popis | Amperáž [A] |
| S1 | Jednotka ABS | 25 |
| S2 | Elektrický ohrievač;
Ventilátor klimatizácie. |
30 |
| S3 | Regulátor automatickej prevodovky | 30 |
| S4 | Jednotka riadenia ABS ESP | 10 |
| S5 | Jednotka elektronického riadenia | 5 |
| S6 | Modul vstrekovania | 30 |
Seat Ibiza – schéma poistkovej skrinky
Rok výroby: 2013, 2014, 2015.
Poistka zapaľovača cigariet (zásuvka napájania) v Seat Ibiza je poistka 40 v poistkovej skrinke na prístrojovej doske.
| Farba | Amperáž [A] |
|---|---|
| Šedá | 2 |
| Fialová | 3 |
| Svetlohnedá | 5 |
| Hnedá | 7,5 |
| Červená | 10 |
| Modrá | 15 |
| Žltá | 20 |
| Biela alebo priehľadná | 25 |
| Zelená | 30 |
| Oranžová | 40 |
Poloha poistiek
Poistky v prístrojovej doske sa nachádzajú na ľavej strane prístrojovej dosky.
Vano motore: kryt poistkovej skrinky
Schémy poistiek
Poistky na ľavej strane prístrojovej dosky
| Číslo | Popis | Amperáž [A] |
| 1 | Servoriadenie;
Fungovanie motora. |
7,5 |
| 2 | Diagnostika;
Vykurovanie; Klimatizácia; Klimatronik; Elektrické zrkadlo proti oslneniu; Navigátor; Spínač tlaku klimatizácie; Ventilátor klimatizácie; Riadiaca jednotka AFS; Relé Coming home; Soundaktor. |
10 |
| 3 | Kontrolér benzínového motora;
Prúdomer; Kontrolér naftového motora; Bobiny relé; Fungovanie motora; Kontrolér bi-turbo paliva. |
5 |
| 4 | Spínač ABS;
ESP (senzor riadenia); Páka osvetlenia. |
10 |
| 5 | Osvetlenie cúvania;
Vyhrievané trysky. |
10 |
| 6 | Prístrojová doska | 5 |
| 7 | Zadné hmlové svetlo | 5 |
| 8 | – | – |
| 9 | Páka svetlometu | 10 |
| 10 | Páka svetlometu;
Spojka (benzín); Brzdy (všetky). |
5 |
| 11 | Riadiaca jednotka airbagu | 5 |
| 12 | Páka automatickej prevodovky/
svetlomety. |
10 |
| 13 | Kontrola vonkajšieho zrkadla | 5 |
| 14 | Ľavý svetlomet AFS | 15 |
| 15 | Pravý svetlomet AFS | 15 |
| 16 | – | – |
| 17 | Osvetlenie evidenčného čísla;
Stmievač; Kontrolka bočného svetla. |
5 |
| 18 | Odpor | 5 |
| 19 | Elektronická riadiaca jednotka | 5 |
| 20 | Smerovky | 15 |
| 21 | Kontrola osvetlenia;
Prístrojová doska. |
5 |
| 22 | Elektronická riadiaca jednotka;
Vyhrievané zrkadlá. |
5 |
| 23 | Modul vstrekovania motora;
Senzor dažďa; Páka prevodovky; Relé štartovacieho motora. |
7,5 |
| 24 | Osvetlenie odkladacej schránky;
Osvetlenie batožinového priestoru; Vnútorné osvetlenie. |
10 |
| 25 | Asistencia pri parkovaní | 5 |
| 26 | Ťažné zariadenie | |
| 27 | – | – |
| 28 | Lambdová sonda | 10 |
| 29 | Napájanie motora | 20 |
| 30 | Funkcia motora na benzín | 10 |
| 31 | Funkcia motora na benzín;
Svietiace zapaľovacie sviečky; Bobina relé; Elektrický ventilátor Bi-turbo. |
10 |
| 32 | Riadiaca jednotka motora | 15 |
| 33 | Napájanie spínača spojky;
Relé vykurovania; Senzor posilňovača riadenia. |
5 |
| 34 | Riadiaca jednotka paliva;
Napájanie motora bi-turbo. |
15 |
| 35 | – | – |
| 36 | Pravý stretávací svetlomet | 10 |
| 37 | Ľavý stretávací svetlomet | 10 |
| 38 | Motor elektrického ventilátora | 30 |
| 39 | – | – |
| 40 | Vstup 12 V;
Zapaľovač cigariet. |
15 |
| 41 | Ovládač vyhrievaných sedadiel;
Držiak na poháre. |
25 |
| 42 | Klakson | 20 |
| 43 | Panoramatická strecha | 30 |
| 44 | Terghi | 20 |
| 45 | Vyhrievané zadné sklo | 20 |
| 46 | Rádio;
Telefón VDA; Bluetooth; Ovládanie na stĺpiku riadenia. |
20 |
| 47 | Climatronic | 5 |
| 48 | Blokovacia jednotka | 25 |
| 49 | Elektrické predné sklo | 30 |
| 50 | Elektrické zadné sklá | 30 |
| 51 | Ovládač automatickej prevodovky | 30 |
| 52 | Senzor alarmu/objemu | 15 |
| 53 | Relé elektrocinetickej pumpy;
Riadiaca jednotka paliva bi-turbo. |
15 |
| 54 | Osvetlenie cúvacieho svetla pre automatickú prevodovku;
Hmlové svetlo. |
15 |
| 55 | Transformátor zapnutý | 15 |
| 56 | Terghia zadného skla | 10 |
| 57 | Stretávacie svetlá (pravá strana) | 15 |
| 58 | Stretávacie svetlo (ľavá strana) | 15 |
Poistky pod volantom v podpore relé
Poistky PTC
| Nr | Popis | Amperáž [A] |
| 1 | Elektrické doplnkové vykurovanie vzduchu | 40 |
| 2 | Elektrické doplnkové vykurovanie vzduchu | 40 |
| 3 | Elektrické doplnkové vykurovanie vzduchu | 40 |
Poistky AUX 1
| Nr | Popis | Amperáž [A] |
| 1 | Faro (ľavá strana) | 15 |
| 2 | Faro (pravá strana) | 15 |
| 3 | Čerpadlo ostrekovača svetlometov | 20 |
Poistky AUX 3
| Číslo | Popis | Amperáž [A] |
| 1 | Riadiaca jednotka prívesu | 15 |
| 2 | Riadiaca jednotka prívesu | 20 |
| 3 | Riadiaca jednotka prívesu | 20 |
Poistky v motorovom priestore nad batériou
Nemetalické poistky
| Číslo | Popis | Amperáž [A] |
| 1 | Jednotka ABS | 25 |
| 2 | Elektrický ohrievač;
Ventilátor klimatizácie. |
30 |
| 3 | Ventilátor klímy | 5 |
| 4 | Jednotka ABS | 10 |
| 5 | Jednotka elektronického riadenia | 5 |
| 6 | Modul vstrekovania | 5 |
Seat Ibiza (2017-2019) – schéma poistky
Rok výroby: 2017, 2018, 2019.
Poistky zapaľovača cigariet (zásuvka napájania) v aute SEAT Ibiza sú poistky č. 2 alebo č. 55 v poistkovej skrinke prístrojovej dosky.
| Farba | Amp [A] |
|---|---|
| čierna | 1 |
| purpurová | 3 |
| svetlohnedá | 5 |
| hnedá | 7.5 |
| červená | 10 |
| modrá | 15 |
| žltá | 20 |
| biela alebo priehľadná | 25 |
| zelená | 30 |
| oranžová | 40 |
Kabína
Poistky sa nachádzajú na ľavej strane prístrojovej dosky za krytom.
Motor
Schéma poistkovej skrinky
2017
Panel prístrojov

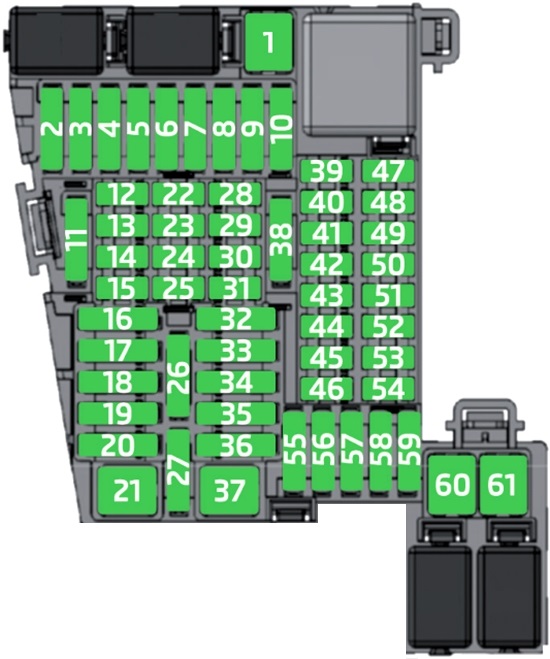

Priradenie poistiek v prístrojovej doske (2017)
| Nr | Popis | Amp [A] |
|---|---|---|
| Nr | Popis | Amp [A] |
| 1 | Gancio di traino | 20 |
| 3 | Amplificatore audio | 30 |
| 5 | Tetto panoramico | 30 |
| 6 | Chiusura centralizzata | 40 |
| 8 | Ventilátor vzduchu Climatronic | 30 |
| 10 | Gancio di traino | 20 |
| 11 | Valvole elettromagnetiche CNG | 7.5 |
| 13 | Interruttore luci;
Colonna sterzo LSS a SMLS; Porto diagnostico; Sensore pioggia a svetlo. |
7.5 |
| 14 | Colonna sterzo LSS: kontrola čistenia | 10 |
| 15 | Panel prístrojov | 7.5 |
| 16 | Napájanie svetiel na pravej strane | 40 |
| 17 | Elektrické okná dverí na ľavej strane | 30 |
| 18 | Tergicristalli | 30 |
| 19 | Rádio;
Multimediálny systém. |
25 |
| 20 | Vyhrievané zadné sklo | 30 |
| 21 | Jednotka riadenia SCR | 30 |
| 23 | Zadná kamera | 7.5 |
| 24 | Dokovacia stanica telefónu;
Pripojenie externého audio zdroja (dvojitý vstup USB-Aux IN); Telefónny zosilňovač; Displej MIB. |
7.5 |
| 25 | Elektronická kolóna riadenia (MFL) | 7.5 |
| 26 | Dvere | 7.5 |
| 27 | Jednotka aktívneho riadenia odpruženia | 7.5 |
| 28 | Senzor DWA | 7.5 |
| 29 | Klaksón DWA | 7.5 |
| 31 | Jednotka riadenia 9AA / 9AB Clima | 7.5 |
| Nr | Popis | Amp [A] |
|---|---|---|
| 31 | Jednotka riadenia 9AK Climatronic | 15 |
| 32 | Stĺpik riadenia LSS, bez Kessy | 7.5 |
| 33 | Elektrické okná pravých dverí | 30 |
| 35 | Napájanie svetiel na ľavej strane | 40 |
| 36 | Signál klaksónu | 20 |
| 37 | Ovládač vyhrievaných sedadiel | 30 |
| 38 | Napájanie BCM C63 | 30 |
| 39 | BSD, PDC.MRR | 10 |
| 40 | Spínač svetiel;
Diagnostický port; Nastavenie intenzity svetiel; Stĺpik riadenia LSS: svetlá, halogénové svetlá, spínač spiatočky. |
7.5 |
| 41 | Elektrochromatické zrkadlo;
Nastavenie vonkajších zrkadiel, ktoré sa nedajú sklopiť. |
7.5 |
| 42 | Pedál spojky;
Relé štartovacieho motora; Bobina relé CNG / SCR. |
7.5 |
| 43 | Bobina relé DWP;
Motor stierača. |
15 |
| 44 | Airbag | 7.5 |
| 45 | Ľavý svetlomet Leimo Plus | 7.5 |
| 46 | Pravý svetlomet Leimo Plus | 7.5 |
| 48 | Zámok stĺpika riadenia;
Jednotka riadenia Kessy. |
7.5 |
| 49 | Bobina relé SCR | 7.5 |
| 51 | Senzor tlaku AA;
Vyhrievané trysky. |
7.5 |
| 53 | Páka automatickej prevodovky, ZSS | 7.5 |
| 55 | Zapaľovač cigariet | 30 |
| 56 | Ventilátor vzduchu | 30 |
| 58 | Dvojitá vodná pumpa | 7.5 |
| 59 | Vyhrievané spätné zrkadlá | 10 |
| 60 | Ťažné zariadenie | 30 |
| 61 | Ťažné zariadenie | 30 |
Motor
Priradenie poistiek v motorovom priestore (2017)
| Nr | Popis | Amp [A] |
|---|---|---|
| Nr | Popis | Amp [A] |
| 1 | Modul vstrekovania motora | 30 |
| 2 | Ventil dávkovania paliva CTJ4 / T6P / TJ7);
Čerpadlo kvapaliny chladiča pri nízkej teplote (TJ4 / T6P / TJ7); Ventil regulátor tlaku oleja (TJ1); Ventil chladenia AGR (TJ1); Čerpadlá vysokého a nízkeho tlaku vody (TJ1). |
7.5 |
| 3 | Lambda sondy | 15 |
| 4 | Relé čerpadla motora benzín (MPI);
Jednotka riadenia manometra (TSI a Diesel). |
15 |
| 5 | Snímač tlaku;
Elektromagnetický ventil EPW; Snímač TOG; Ventilátor PWM; Distribútor variabilných ventilov; Ventil aktívneho uhlia; Ventil tlaku oleja (TSI). |
15 |
| 6 | Zapaľovacie cievky (MPI a TSI) | 30 |
| 6 | Relé žhavičov;
Odpor potrubia nasávania (Diesel). |
7.5 |
| 7 | Čerpadlo podtlaku (TSI) | 15 |
| 8 | Vstrekovače EKP;
Relé cievka (MPI a CNG); Ventil dávkovania paliva (Diesel). |
10 |
| 9 | Snímač serva | 7.5 |
| 10 | Batéria Vref: Gateway, BDM a BCM | 7.5 |
| 14 | Modul vstrekovania motora;
Hlavné relé motora; ESC. |
15 |
| Nr | Popis | Amp [A] |
|---|---|---|
| 15 | Automatická prevodovka DQ200 a AQ160 | 30 |
| 17 | 50 Diag | 7.5 |
| 18 | Motorček štartovania. | 30 |
| 20 | ESC (čerpadlo) | 60 |
| ABS (čerpadlo) | 40 | |
| 21 | ESC / ABS (ventily) | 25 |
| 24 | Ventilátor TH4 bez klimatizácie
pre krajiny s miernym podnebím |
30 |
| 25 | Ventilátor TH4 s AC alebo T5l
pre krajiny s miernym podnebím |
20 |
| 25 | PTC1 | 40 |
| 26 | Ventilátor TJ1 / TJ4 / TJ7 / T6P alebo TH4 / T5I
pre krajiny s miernym podnebím |
50 |
| 27 | Ventilátor TH4 s AC alebo T5I
pre krajiny s miernym podnebím |
30 |
| 27 | PTC 2 | 40 |
| 28 | PTC 3 | 40 |
2018, 2019
Panel prístrojov
Priradenie poistiek v prístrojovej doske (2018, 2019)
| Nr. | Popis | Amp [A] |
|---|---|---|
| Nr. | Popis | Amp [A] |
| 1 | Gancio di traino | 20 |
| 2 | Accendisigari;
Presa di alimentazione. |
20 |
| 3 | Amplificatore audio | 30 |
| 5 | Tetto panoramico | 30 |
| 6 | Chiusura centralizzata | 40 |
| 8 | Ventilatore riscaldamento;
Climatronic. |
30 |
| 10 | Gancio di traino | 20 |
| 11 | Valvole elettromagnetiche GNC | 7.5 |
| 13 | Interruttore luci;
Colonna sterzo LSS e SMLS; Porto diagnostico; Sensore pioggia e luce. |
7.5 |
| 14 | Colonna sterzo LSS: kontrola stierača | 10 |
| 15 | Pannello strumenti | 7.5 |
| 16 | Napájanie svetlometu vpravo | 40 |
| 17 | Kontrola okna dverí vpravo | 30 |
| 18 | Tergicristalli | 30 |
| 19 | Rádio;
Systém multimediálny. |
25 |
| 20 | Lunotto riscaldato | 30 |
| 21 | Jednotka riadenia SCR | 30 |
| 23 | Telecamera posteriore | 7.5 |
| 24 | Scatola di connessione;
Cablaggio esterno sorgente audio (doppia entrata USB-Aux IN); Amplificatore telefonico; Display MIB. |
5 |
| 25 | Elettronica colonna sterzo (MFL) | 7.5 |
| 26 | Dvere | 7.5 |
| 27 | Jednotka aktívnej kontroly odpruženia | 7.5 |
| 28 | Senzor DWA | 7.5 |
| Nr. | Popis | Amp [A] |
|---|---|---|
| 29 | Klaksón DWA | 7.5 |
| 31 | Kontrolór klimatizácie 9AA / 9AB | 7.5 |
| 31 | Jednotka riadenia 9AK Climatronic | 15 |
| 32 | Stĺpik riadenia LSS, bez Kessy | 7.5 |
| 33 | Ovládanie okna dverí na ľavej strane | 30 |
| 35 | Napájanie ľavých svetiel | 40 |
| 36 | Akustický signál | 20 |
| 37 | Kontrolór vyhrievaných sedadiel | 30 |
| 38 | Napájanie BCM C63 | 30 |
| 39 | BSD, PDC.MRR | 10 |
| 40 | Spínač svetiel;
Diagnostický port; Nastavenie výkonu svetiel; Stĺpik riadenia LSS: svetlá, halogénové svetlomety, spínač spiatočky; Elektrochromatické zrkadlo; RKA bez rádia. |
7.5 |
| 41 | Nastavenie vonkajších zrkadiel so sklopením | 7.5 |
| 42 | Pedál spojky;
Relé zapaľovania; Relé CNG; Senzor tlaku klimatizácie. |
7.5 |
| 43 | Relé DWP;
Motor stierača zadného okna; Vyhrievané trysky. |
15 |
| 44 | Airbag | 7.5 |
| 45 | Ľavý svetlomet Leimo Plus | 7.5 |
| 46 | Pravý svetlomet Leimo Plus | 7.5 |
| 48 | Zámok stĺpika riadenia;
Jednotka riadenia Kessy. |
7.5 |
| 49 | Relé SCR | 7.5 |
| 53 | Páka automatickej prevodovky, 2SS | 7.5 |
| 58 | Dvojitá vodná pumpa | 7.5 |
| 59 | Vyhrievané spätné zrkadlá | 10 |
| 60 | Tiahlo na ťahanie | 30 |
| 61 | Tiahlo na ťahanie | 30 |
Motor
Priradenie poistiek v motorovom priestore (2018, 2019)
| Nr | Popis | Amp [A] |
|---|---|---|
| Nr | Popis | Amp [A] |
| 1 | Modul vstrekovania motora MPI | 10 |
| 1 | Modul vstrekovania motora TSI | 15 |
| 1 | Modul vstrekovania motora Diesel | 30 |
| 2 | Ventil dávkovania paliva (TJ4 / T6P / TJ7);
Čerpadlo chladiva pri nízkej teplote (TJ4 / T6P / TJ7); Ventil regulácie tlaku oleja (TJ1); Ventil chladiva AGR (TJ1); Vysoký a nízky tlak vody (TJ1); Bobina relé SCR. |
7.5 |
| 3 | Lambda sondy | 15 |
| 4 | Relé čerpadla benzínového motora (MPI);
Jednotka riadenia manometra (TSI a Diesel). |
15 |
| 5 | Snímač tlaku;
Elektromagnetický ventil EPW; Senzor TOG; Elektrický ventilátor PWM; Ventil regulácie vačkového hriadeľa; Ventil nádrže s aktívnym uhlím; Ventil regulácie tlaku oleja (TSI). |
10 |
| 6 | Zapaľovacie cievky (MPI a TSI) | 20 |
| 6 | Relé žhavičov;
Odpor potrubia nasávania (Diesel). |
7.5 |
| 7 | Čerpadlo vákuum (TSI) | 15 |
| 8 | Vstrekovače;
Bobina relé EKP (MPI a CNG); Ventil dávkovania paliva (Diesel). |
10 |
| 9 | Snímač serva | 7.5 |
| 10 | Batéria Vref: Gateway, BDM a BCM | 7.5 |
| Nr | Popis | Amp [A] |
|---|---|---|
| 14 | Modul vstrekovania motora;
Hlavné relé motora; ESC. |
7.5 |
| 15 | Automatická prevodovka DQ200 a AQ160 | 30 |
| 17 | 50 Diag | 7.5 |
| 18 | Motorček na štartovanie | 30 |
| 20 | ESC (čerpadlo) | 60 |
| 20 | ABS (čerpadlo) | 40 |
| 21 | ESC / ABS (ventily) | 25 |
| 24 | Elektrický ventilátor TH4 bez klimatizácie
pre krajiny s miernym podnebím |
30 |
| 25 | Ventilátor TH4 s klimatizáciou alebo T5I
pre krajiny s miernym podnebím |
20 |
| 25 | PTC1 | 40 |
| 26 | Elektrický ventilátor TJ1 / TJ4 / TJ7 / T6P alebo TH4 / T5l
pre krajiny s miernym podnebím |
50 |
| 27 | Ventilátor TH4 s klimatizáciou alebo T5I
pre krajiny s miernym podnebím |
30 |
| 27 | PTC2 | 40 |
| 28 | PTC3 | 40 |
Seat Ibiza – schéma poistky
Rok výroby: 2020, 2021.
Poistka zapaľovača cigariet (zásuvka napájania) v Seat Ibiza je poistka 4 v poistkovej skrinke v priestore pre cestujúcich.
| Farba | Ampére [A] |
|---|---|
| Svetlohnedá | 5 |
| Hnedá | 7,5 |
| Červená | 10 |
| Modrá | 15 |
| Žltá | 20 |
| Biela alebo priehľadná | 25 |
| Zelená | 30 |
| Oranžová | 40 |
2020
Poistky vnútri vozidla
| Číslo | Popis | Ampére [A] | |||||
|---|---|---|---|---|---|---|
| Číslo | Popis | Ampére [A] | |||||
| 1 | Ťahacia tyč | 20 | ||||
| 3 | Audio zosilňovač | 30 | ||||
| 4 | Zapaľovač cigariet;
12V napájacia zásuvka. |
20 | ||||
| 5 | Panoramatická strecha | 30 | ||||
| 6 | Centrálne zamykanie | 40 | ||||
| 8 | Ventilátor kúrenia;
Klimatronic. |
30 | ||||
| 10 | Ťahacia tyč | 25 | ||||
| 11 | Ukazovateľ úrovne CNG | 7,5 | ||||
| 13 | Spínač svetiel;
Stĺpik riadenia LSS a SMLS; Diagnostický port; Senzor dažďa a svetla. |
7,5 | ||||
| 14 | Stĺpik riadenia LSS: spínače stierača | 10 | ||||
| 15 | Kombinácia, pripojenie na alarm (+ NZ4) | 7,5 | ||||
| 16 | Napájanie svetiel na pravej strane | 40 | ||||
| 17 | Ovládanie okna v pravej dverách | 30 | ||||
| 18 | Stierače čelného skla | 30 | ||||
| 19 | Rádio, multimediálny systém | 25 | ||||
| 20 | Vyhrievanie zadného skla | 30 | ||||
| 21 | Modul riadenia SCR | 30 | ||||
| 23 | Kamera na cúvanie | 7,5 | ||||
| 24 | Connectivity Box;
Pripojenie na externé audio zdroje (dvojité USB); Displej MIB. |
5 | ||||
| 25 | Elektronický systém stĺpika riadenia (MFL) | 7,5 | ||||
| 26 | Brána | 7,5 | ||||
| 27 | Modul riadenia aktívneho odpruženia | 7,5 | ||||
| 28 | Senzor D W A | 7,5 | ||||
| Číslo | Popis | Ampére [A] | |||||
|---|---|---|---|---|---|---|
| 29 | Klaksón D W A | 7,5 | ||||
| 31 | Modul riadenia klimatizácie 9AA/9AB | 7,5 | ||||
| Modul riadenia Climatronic 9AK | 15 | |||||
| 32 | Stĺpik riadenia LSS;
Bez systému Kessy, |
7,5 | ||||
| 33 | Ovládanie okna na ľavej strane | 30 | ||||
| 35 | Napájanie svetiel na ľavej strane | 40 | ||||
| 36 | Akustický signál | 20 | ||||
| 37 | Modul riadenia vyhrievaných sedadiel | 30 | ||||
| 38 | Napájanie BCM C63 | 30 | ||||
| 39 | BSD, PDC, MRR, PLA | 10 | ||||
| 40 | Spínač svetiel;
Diagnostický vstup; Regulátor prietoku svetlometov; Stĺpik riadenia LSS: svetlá, halogénové svetlá, spínač, spiatočka, elektrochromatické zrkadlo, RKA bez rádia. |
7,5 | ||||
| 41 | Nastavenie bočných zrkadiel, ktoré sa nedajú sklopiť | 7,5 | ||||
| 42 | Pedál spojky;
Relé zapaľovania; Bobina relé CNG; Senzor tlaku klimatizácie. |
7,5 | ||||
| 43 | Bobina relé DWP;
Motor stierača zadného okna. |
15 | ||||
| 44 | Airbag | 7,5 | ||||
| 45 | Predné ľavé LED svetlo | 7,5 | ||||
| 46 | Predné pravé LED svetlo | 7,5 | ||||
| 48 | Zámok stĺpika riadenia;
Modul riadenia Kessy. |
7,5 | ||||
| 49 | Relé SCR | 7,5 | ||||
| 53 | Páka automatickej prevodovky, ZSS | 7,5 | ||||
| 58 | Čerpadlo ostrekovača čelného skla | 7,5 | ||||
| 59 | Vyhrievané bočné zrkadlá | 10 | ||||
| 60 | Towing hook | 30 | ||||
| 61 | Towing hook | 30 | ||||
Poistky v motorovom priestore
| Číslo | Popis | Ampére [A] | |||||||
|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | Ampére [A] | |||||||
| 1 | Modul vstrekovania motora MPI | 10 | ||||||
| Modul vstrekovania motora TSI | 15 | |||||||
| Modul vstrekovania motora diesel | 30 | |||||||
| 2 | Ventil merania paliva (TJ4/T6P/TJ7);
Čerpadlo kvapaliny chladiča pri nízkej teplote (TJ4/T6P/TJ7); Ventil regulácie tlaku oleja (TJ1); Ventil chladenia AGR (TJ1); Čerpadlo vody horné a dolné (TJ1); Cievka relé SCR; Ventil hlavy valcov. |
7,5 | ||||||
| 3 | Lambda sondy | 15 | ||||||
| 4 | Relé čerpadla motora benzín (MPI);
Modul riadenia smerovky (TSI a diesel). |
15 | ||||||
| 5 | Elektrický ventilátor (EC);
Ventil LDR; Ventil absorbér pár a variabilný ventil; Ventil regulácie tlaku oleja; Ventily deaktivácie valcov; Senzor WIV; Regulátor tlaku CNG. |
10 | ||||||
| 6 | Zapaľovacie sviečky (MPI a TSI) | 20 | ||||||
| Relé predohrevových sviečok;
Odpor trubice nasávania (diesel). |
7,5 | |||||||
| 7 | Čerpadlo vákuum (TSI, CNG) | 15 | ||||||
| 8 | Cievka relé vstrekovačov a EKP (MPI);
Ventil dávkovania (diesel motory). |
10 | ||||||
| 9 | Senzor asistencie | 7,5 | ||||||
| 10 | Batéria Vref: Gateway, BDM a BCM | 7,5 | ||||||
| Číslo | Popis | Ampére [A] | |||||||
|---|---|---|---|---|---|---|---|---|
| 12 | Odnímateľný kompresor | 10 | ||||||
| 14 | ESC;
Prvok ovládania cievky relé 87 a motora (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y). |
7,5 | ||||||
| 15 | Automatická prevodovka DQ200 a AQ160 | 30 | ||||||
| 17 | Diagnostika 50 | 7,5 | ||||||
| 18 | Motor štartovania BDM | 30 | ||||||
| 20 | ESC (čerpadlo) | 60 | ||||||
| ABS (čerpadlo) | 40 | |||||||
| 21 | ESC / ABS (ventily) | 25 | ||||||
| 24 | Elektrický ventilátor TH4 bez klimatizácie pre krajiny s miernym podnebím | 30 | ||||||
| 25 | Ventilátor TH4 s klimatizáciou alebo T5I pre krajiny s miernym podnebím | 20 | ||||||
| PTC1 | 40 | |||||||
| 26 | Elektrický ventilátor TJ1/TJ4/TJ7/T6P alebo TH4/T5I pre krajiny s teplým podnebím | 50 | ||||||
| 27 | Ventilátor TH4 s klimatizáciou alebo T5I pre krajiny s miernym podnebím | 30 | ||||||
| PTC2 | 40 | |||||||
| 28 | PTC3 | 40 | ||||||
2021
Poistky vnútri vozidla
| Číslo | Popis | Ampére [A] | |||||
|---|---|---|---|---|---|---|
| Číslo | Popis | Ampére [A] | |||||
| 1 | Odtahový hák | 20 | ||||
| 3 | Audio zosilňovač | 30 | ||||
| 4 | Zapaľovač cigariet;
12V napájací zdroj. |
20 | ||||
| 5 | Panoramatická strecha | 30 | ||||
| 6 | Centrálne zamykanie | 40 | ||||
| 8 | Ventilátor kúrenia;
Klimatronic. |
30 | ||||
| 10 | Odtahový hák | 25 | ||||
| 11 | Ukazovateľ úrovne CNG | 7,5 | ||||
| 13 | Spínač svetiel;
Stĺpik riadenia LSS a SMLS; Diagnostický port; Senzor dažďa a svetla. |
7,5 | ||||
| 14 | Stĺpik riadenia LSS: spínače stierača | 10 | ||||
| 15 | Kombinácia, pripojenie k alarmu (+ NZ4) | 7,5 | ||||
| 16 | Napájanie svetiel na pravej strane | 40 | ||||
| 17 | Ovládanie okna v pravej dverách | 30 | ||||
| 18 | Stierače čelného skla | 30 | ||||
| 19 | Rádio, multimediálny systém | 25 | ||||
| 20 | Vyhrievanie zadného okna | 30 | ||||
| 21 | Modul riadenia SCR | 30 | ||||
| 23 | Kamera na cúvanie | 7,5 | ||||
| 24 | Connectivity Box;
Pripojenie k externým audio zdrojom (dvojité USB); Displej MIB. |
5 | ||||
| 25 | Elektronický systém stĺpika riadenia (MFL) | 7,5 | ||||
| 26 | Brána | 7,5 | ||||
| 27 | Modul riadenia aktívneho odpruženia | 7,5 | ||||
| 28 | Senzor DWA | 7,5 | ||||
| Číslo | Popis | Ampére [A] | |||||
|---|---|---|---|---|---|---|
| 29 | Klaksón DWA | 7,5 | ||||
| 31 | Modul riadenia klimatizácie 9AA/9AB | 7,5 | ||||
| Modul riadenia Climatronic 9AK | 15 | |||||
| 32 | Stĺpik riadenia LSS, bez systému Kessy | 7,5 | ||||
| 33 | Ovládanie okna v ľavých dverách | 30 | ||||
| 35 | Napájanie svetiel na ľavej strane | 40 | ||||
| 36 | Hlasový signál | 20 | ||||
| 37 | Modul riadenia vyhrievaných sedadiel | 30 | ||||
| 38 | Napájanie BCM C63 | 30 | ||||
| 39 | BSD, PDC, MRR, PLA | 10 | ||||
| 40 | Spínač svetiel;
Diagnostický vstup; Regulátor prietoku svetlometov; Stĺpik riadenia LSS: svetlá, halogénové svetlá, spínač, spätný chod, elektrochromatické zrkadlo, RKA bez rádia. |
7,5 | ||||
| 41 | Nastavenie bočných zrkadiel, ktoré sa nedajú sklopiť, | 7,5 | ||||
| 42 | Pedál spojky;
Relé zapaľovania; Bobina relé CNG; Senzor tlaku klimatizácie. |
7,5 | ||||
| 43 | Bobina relé DWP;
Motor stierača zadného okna. |
15 | ||||
| 44 | Airbag | 7,5 | ||||
| 45 | Predné ľavé LED svetlo | 7,5 | ||||
| 46 | Predné pravé LED svetlo | 7,5 | ||||
| 48 | Zamknutie stĺpika riadenia;
Modul riadenia Kessy. |
7,5 | ||||
| 49 | Relé SCR | 7,5 | ||||
| 53 | Páka automatickej prevodovky, ZSS | 7,5 | ||||
| 58 | Čerpadlo na umývanie čelného skla | 7,5 | ||||
| 59 | Vyhrievané bočné zrkadlá | 10 | ||||
| 60 | Ťažné zariadenie | 30 | ||||
| 61 | Ťažné zariadenie | 30 | ||||
Poistky v motorovom priestore
| Číslo | Popis | Ampere [A] | |||||||
|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | Ampere [A] | |||||||
| 1 | Modul vstrekovania motora MPI | 10 | ||||||
| Modul vstrekovania motora TSI | 15 | |||||||
| Modul vstrekovania motora diesel | 30 | |||||||
| 2 | Ventil merania paliva (TJ4/T6P/TJ7);
Čerpadlo kvapaliny chladiča pri nízkej teplote (TJ4/T6P/TJ7); Ventil regulácie tlaku oleja (TJ1); Ventil chladenia AGR (TJ1); Čerpadlo vody horné a dolné (TJ1); Bobina relé SCR; Ventil hlavy valcov. |
7,5 | ||||||
| 3 | Lambda sondy | 15 | ||||||
| 4 | Relé čerpadla motora benzín (MPI);
Modul riadenia indikátora (TSI a diesel). |
15 | ||||||
| 5 | Elektrický ventilátor (EC);
Ventil LDR; Ventil absorbér pár a variabilný ventil; Ventil regulácie tlaku oleja; Ventily deaktivácie valcov; Senzor WIV; Regulátor tlaku CNG. |
10 | ||||||
| 6 | Zapaľovacie sviečky (MPI a TSI) | 20 | ||||||
| Relé zapaľovacích sviečok;
Odpor potrubia nasávania (Diesel). |
7,5 | |||||||
| 7 | Čerpadlo podtlaku (TSI, CNG) | 15 | ||||||
| 8 | Bobina relé vstrekovačov a EKP (MPI);
Ventil dávkovania (dieselové motory). |
10 | ||||||
| 9 | Senzor asistencie | 7,5 | ||||||
| 10 | Batéria Vref: Gateway, BDM a BCM | 7,5 | ||||||
| Číslo | Popis | Ampere [A] | |||||||
|---|---|---|---|---|---|---|---|---|
| 12 | Odnímateľný kompresor | 10 | ||||||
| 14 | ESC;
Kontrolný prvok cievky relé 87 a motor (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y). |
7,5 | ||||||
| 15 | Automatická prevodovka DQ200 a AQ160 | 30 | ||||||
| 17 | Diagnostika 50 | 7,5 | ||||||
| 18 | Motor štartovania BDM | 30 | ||||||
| 20 | ESC (čerpadlo) | 60 | ||||||
| ABS (čerpadlo) | 40 | |||||||
| 21 | ESC / ABS (ventily) | 25 | ||||||
| 24 | Elektrický ventilátor TH4 bez klimatizácie pre krajiny s miernym podnebím | 30 | ||||||
| 25 | Ventilátor TH4 s klimatizáciou alebo T5I pre krajiny s miernym podnebím | 20 | ||||||
| PTC1 | 40 | |||||||
| 26 | Elektrický ventilátor TJ1/TJ4/TJ7/T6P alebo TH4/T5I pre krajiny s teplým podnebím | 50 | ||||||
| 27 | Ventilátor TH4 s klimatizáciou alebo T5I pre krajiny s miernym podnebím | 30 | ||||||
| PTC2 | 40 | |||||||
| 28 | PTC3 | 40 | ||||||
O Seat Ibiza (1993-2021)
Seat Ibiza je populárny model automobilu, ktorý sa vyrába od roku 1993 až do roku 2021. Tento kompaktný hatchback je známy svojou spoľahlivosťou, ekonomickou spotrebou paliva a atraktívnym dizajnom. Počas rokov výroby bol Ibiza dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytovali rôzne úrovne výkonu, aby vyhovovali potrebám rôznych vodičov. Modely Ibiza sú obľúbené pre svoju praktickosť v mestskom prostredí, pričom ponúkajú dostatok priestoru pre pasažierov aj batožinu. Vďaka kombinácii moderných technológií a pohodlného interiéru sa Seat Ibiza stal obľúbenou voľbou medzi vodičmi po celom svete.
Schéma poistkovej skrinky Seat Ibiza
Táto stránka zobrazuje schému poistkovej skrinky pre Seat Ibiza, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa v tomto modeli obvykle nachádza v interiéri vozidla, často pod palubnou doskou alebo v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich amperáž a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej obsahu a správne ju udržiavať.
