Mazda 626 (1991-2001) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Mazda 626 (1991-2001), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Mazda 626 (1991-1997) – schéma poistky
Rok výroby: 1991, 1992, 1993, 1994, 1995, 1996, 1997.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda MPV LW (1999-2006) je poistka 26 v poistkovej skrinke
Poistková skrinka v motorovom priestore
| Poloha | Popis | Hodnota poistky [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | TESTA | 30 | Lucidi diurni (DRL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | DEFOG | 40 | Disgelo lunotto posteriore | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | EGI INJ | 30 | Systém nabíjania Systém riadenia motora Systém riadenia EC-AT (FS) Systém zapaľovania ATX (FS) Systém riadenia paliva ATX (FS) Systém riadenia paliva (KL) Systém zapaľovania (KL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | PRINCIPALE | 40 | Spínač zapaľovania (číslo poistky: 5, 6, 8, 10, 11, 13 (poistková skrinka v priestore pre cestujúcich)) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | BTN | 60 | Číslo poistky: 11 Číslo poistky: 1, 2, 3, 7, 9 (poistková skrinka v priestore pre cestujúcich) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | ABS | 60 | Systém prevencie zablokovania kolies | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | VENTILATORE DI RAFFREDDAMENTO | 30 | Systém ventilátora chladiva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | RISCALDATORE | 40 | Rúra a klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | CLIMATIZZAZIONE | 30 | Systém ventilátora kondenzátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | CODA | 15 | Fari posteriori Luci di posizione Osvetlenie tabuľky Fari bočné predné Fari bočné zadné Osvetlenie priestoru odkladacej schránky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | NEBBIA | 15 | Svetlomety predné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé prerušenia motorčeka na štartovanie Relé vysokého napätia svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Hlavné relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Relé denných svetiel (DRL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Relé ventilátora chladenia č. 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Relé ventilátora chladenia č. 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Relé ventilátora chladenia č. 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Relé klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Relé klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v priestore pre cestujúcich
| Poloha | Popis | Hodnota poistky [A] | Chránená súčiastka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | FERMARE | 20 | Brzdové svetlá Brzdové svetlá vysoké Hlasové signály Tempomat Systém uzamknutia prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | STANZA | 15 | Osvetlenie pre cestujúcich Osvetlenie Vanity Zrkadlo Osvetlenie batožinového priestoru Osvetlenie Audio Systém centrálneho zamykania centrálne zamykanie (s diaľkovým ovládaním) Anténa systém proti krádeži Systém spracovania centrálneho Nástroj Cluster Systém kontroly EC-AT Spot Lights Osvetlenie interiéru Osvetlenie kľúča na štartovanie Systém kontroly motora Systém zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | CHIUDARE | 30 | Elektrické uzamknutie dverí Elektrické uzamknutie dverí (so systémom bezkľúčového prístupu) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | RADIO | 15 | Audio systém Napájanie antény zapaľovač cigariet Napájanie vonkajších zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | TETTO SOLARE | 15 | Otvoriteľná strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | CURVA | 15 | Osvetlenie pri odbočovaní a núdzové svetlá Systém airbag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | SEDILE ELETTRICO | 30 | Elektrické sedadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | METRO | 15 | Núdzové svetlá Dátový konektor Nástroj Cluster Systém kontroly EC-AT systém proti krádeži Systém spracovania centrálneho napájanie antény Tempomat Systém uzamknutia prevodovky Systém kontroly motora (FS) ATX Systém zapaľovania (FS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | RISPETTARE | 15 | Núdzové svetlá pri odbočovaní a nebezpečenstve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | MOTORE | 15 | Systém kontroly motora MTX Systém kontroly paliva (FS) Systém zapaľovania Spustenie systému Systém kontroly EC-AT (FS) Ventilátor kvapalného chladenia Kúrenie a klimatizácia systém proti blokovaniu bŕzd Systém airbag zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | FINESTRA ELETTRICA | 30 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | DETERGENTE PER FARI | 20 | Prostriedok na čistenie svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | TERGICRISTALLO | 20 | Stierač čelného skla a postrekovač Kúrenie a klimatizácia Systém ventilátora kondenzátora Denné svetlá (DRL) Systém kontroly motora (FS) Systém kontroly EC-AT (FS) Systém zapaľovania (FS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | TERGICRISTALLO POSTERIORE | 20 | Stierač zadného skla a postrekovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | DI RISERVA | 15 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

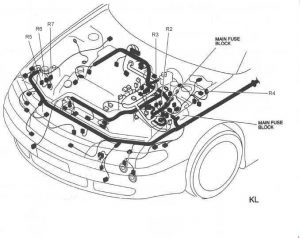

Relé
FS
KL
| Číslo | Relé |
| R1 | Relé ventilátora |
| R2 | Relé svetlometov |
| R3 | Relé rozmrazovania zadného okna |
| R4 | Relé TNS |
| R5 | Relé vysokého tlaku ventilátora kondenzátora č. 2 |
| R6 | Relé nízkeho tlaku ventilátora kondenzátora |
| R7 | Relé vysokého tlaku ventilátora kondenzátora č. 1 |
Jednotka Flasher
626
Mazda 626 (1997-2002) – schéma poistkovej skrinky
Rok výroby: 1997, 1997, 1998, 1999, 2000, 2001, 2002.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 626 (1997-2002) je poistka 19 v poistkovej skrinke v kabíne.
Poistková skrinka v motorovom priestore
Mazda 626 – schéma poistkovej skrinky – motorový priestor
| Nr | Popis | Amp [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | EGI INJ | 30 | Palivový systém vstrekovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | DEFOG | 40 | Odmlžovanie zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | MAIN | 100 | Na ochranu všetkých obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | IG KEY | 30 | RÁDIO, OTVÁRATEĽNÁ STRECHA, SMEROVKA,
MERACÍ PRÍSTROJ, MOTOR, ELEKTRICKÉ OKNO, STIERAČ; Palivový systém zapálenia |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | HEATER | 40 | Ohrievač, klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | BTN | 40 | SMEROVKA, STOP, INTERIÉR,
ZATVÁRANIE DVERÍ, NÚDZOVÉ, ELEKTRICKÉ SEDADLO |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | COOLING FAN | 30 | Ventilátor chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | AD FAN | 30 | Prídavný ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | (ABS) | 60 | Systém prevencie zablokovania kolies | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | TAIL | 15 | Zadné svetlá;
Svetlá na polohe; Osvetlenie prístrojovej dosky; Osvetlenie evidenčného čísla; Osvetlenie spínačov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | HORN | 15 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | (ABS) | 20 | Systém prevencie zablokovania kolies | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | H / LL | 15 | Svetlomet (ľavý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | H / LR | 15 | Svetlomet (pravý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | (ABS) | 20 | Systém prevencie zablokovania kolies | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v’kabíne
Mazda 626 – schéma poistkovej skrinky – kabína
| Číslo | Popis | Amp [A] | Popis |
| 1 | AUDIO | 15 | Audio systém |
| 2 | ROOM | 15 | Vnútorné osvetlenie;
Osvetlenie batožinového priestoru. |
| 3 | S.ROOF | 15 | Otváracia strecha |
| 4 | METER | 10 | Ukazovatele;
Osvetlenie cúvania. |
| 5 | D.LOCK | 30 | Elektrické zamykanie dverí |
| 6 | HAZARD | 15 | Havarijné svetlá |
| 7 | A/B&ABS | 10 | Systém airbag;
Systém prevencie zablokovania kolies počas brzdenia. |
| 8 | – | – | – |
| 9 | A / C | 10 | Klimatizácia |
| 10 | – | – | – |
| 11 | TURN | 10 | Smerovky |
| 12 | STIERAČ | 20 | Stieracie a umývacie kefy čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | P.WIND | 30 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | RADIO | 15 | Audio systém;
Zásuvka; Externé zrkadlo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | MOTOR | 10 | Riadiaci systém motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | ILLUMI | 10 | Zadné svetlá;
Osvetlenie evidenčnej tabule; Svetlá na polohe; Osvetlenie prístrojovej dosky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | STOP | 15 | Svetlá brzdenia;
Klakson; Tempomat. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | CIGAR | 15 | Zásuvka pre príslušenstvo;
Hodiny; Rádio; Externé zrkadlo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | P.SEAT | 30 | Elektrické sedadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | M.DEF | 15 | Odmrazovanie zrkadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | P.POINT | 15 | Poloha napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mazda 626 (2000-2001) – schéma poistkovej skrinky
Rok výroby: 2000, 2001.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda MPV LW (1999-2006) je poistka 19 v poistkovej skrinke (panel vodiča).
Blok poistiek (motorový priestor)
| Poloha | Popis | Amp [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | EGI INJ | 30 | Inštalácia vstrekovania paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | DEFOG | 40 | Odmlžovanie zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | MAIN | 100 | Na ochranu všetkých obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | IG KEY | 30 | Poistky RÁDIO, OTVÁRACIA STRECHA*, SMEROVKA,
OBOJŽIVELNÍK, MOTOR, ELEKTRICKÉ OKNÁ*, STIERAČE; Inštalácia zapaľovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | HEATER | 40 | Ohrievač;
Klimatizácia *. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | BTN | 40 | Poistky ZADNÉ SVETLO, BRZDA, IZBA,
VSTUPNÝ ZÁSOBNÍK, NEBEZPEČENSTVO, ELEKTRICKÉ SEDADLO*. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | COOLING FAN | 30 | Ventilátor chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | AD FAN | 30 | Prídavný ventilátor * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | (ABS) | 60 | Systém prevencie zablokovania kolies* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | TAIL | 15 | Zadné svetlá;
Svetlá polohy; Osvetlenie prístrojovej dosky; Osvetlenie evidenčného čísla; Osvetlenie spínačov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | HORN | 15 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | (ABS) | 20 | Systém prevencie zablokovania kolies* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | ST. SIGN | 10 | Signál motora na štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | H / LL | 15 | Svetlomet (ľavý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | H / LR | 15 | Svetlomet (pravý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | (ABS) | 20 | Systém prevencie zablokovania kolies* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * – niektoré modely | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pannél poistiek (strana vodiča)
| Poloha | Popis | Amp [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | AUDIO | 15 | Impianto audio* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | ROOM | 15 | Osvetlenie interiéru;
Osvetlenie batožinového priestoru. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | S/ROOF | 15 | Tetno apribile * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | METER | 10 | Ukazovatele;
Svetlá cúvania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | D.LOCK | 30 | Elektrické zamykanie dverí * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | HAZARD | 15 | Núdzové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | A/B&ABS | 10 | Impianto airbag;
Systém prevencie zablokovania bŕzd *. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | A / C | 10 | Klimatizácia* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | TURN | 10 | Smerovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | WIPER | 20 | Stierače a umývače predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | P.WIND | 30 | Elektrické okná * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | RADIO | 15 | Audio systém;
Zásuvka; Externé zrkadlo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | ENGINE | 10 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | ILLUMI | 10 | Zadné svetlá;
Osvetlenie evidenčného čísla; Svetlá na polohu; Osvetlenie prístrojovej dosky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | STOP | 15 | Brzdové svetlá;
Klakson; Tempomat *. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | CIGAR | 15 | Zásuvka na príslušenstvo;
Hodiny *; Rádio *; Externé zrkadlo; Zapaľovač. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | P.SEAT | 30 | Elektrické sedadlo * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | M.DEF | 15 | Odmrazovanie zrkadla * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | P.POINT | 15 | Poloha napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * – niektoré modely | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Mazda 626 (1991-2001)
Mazda 626, vyrábaná v rokoch 1991 až 2001, je obľúbený model strednej triedy, ktorý sa vyznačuje spoľahlivosťou a komfortom. Tento model bol dostupný v rôznych karosárskych verziách, vrátane sedanu a kombi, čo umožňovalo zákazníkom vybrať si podľa svojich potrieb. Mazda 626 bola vybavená rôznymi motorizáciami, od základných štvorvalcových motorov až po výkonnejšie šesťvalcové varianty, ktoré poskytovali dobrú rovnováhu medzi výkonom a hospodárnosťou. Interiér vozidla bol navrhnutý s dôrazom na pohodlie a funkčnosť, čo z neho robilo ideálne auto pre rodiny aj jednotlivcov.
Schéma poistkovej skrinky Mazda 626
Táto stránka zobrazuje schému poistkovej skrinky pre model Mazda 626, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa typicky nachádza pod prístrojovou doskou alebo v motorovom priestore. Na diagrame sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie bezpečnosti a spoľahlivosti vášho vozidla.
