Jeep Renegade (2014-2022) – poistková skrinka
Jeep Renegade (2014-2015) – schéma poistky
Rok výroby: 2014, 2015.
Poistka zapaľovača cigariet (zásuvka napájania) v Jeep Renegade poistka F94 a F30 (batožinový priestor) sa nachádza v paneli poistiek prístrojovej dosky.

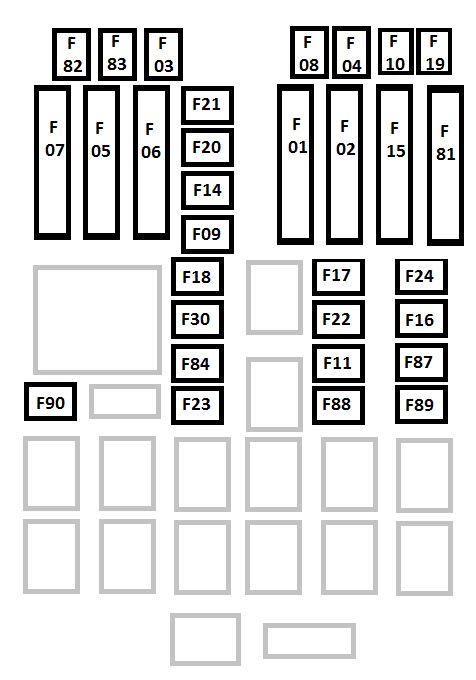

Panel poistiek v motorovom priestore
Panel poistiek v motorovom priestore sa nachádza na ľavej strane motorového priestoru.
| Nr | Maxi | Poistka s kartridžou | Mikro | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F01 | 70 | — | — | Počítač karosérie modulu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F02 | 70 | — | — | Počítač karosérie modulu;
Jednotka distribúcie vzadu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 | — | 20 | — | Regulátor napájania palubného počítača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F04 | — | 30 | — | Elektronický modul riadenia bŕzd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F05 | 70 | — | — | Elektrické posilňovač riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | 20 | — | — | Ventilátor chladenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | 40 – 1.4 Senzor klimatizácie |
Ventilátor chladenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 – 1.4 s klimatizáciou a všetky modely 2.4 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | — | 30 | — | Automatická prevodovka, GSM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | — | — | 5 | Motor modulu riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | — | — | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | — | — | 10 – motor 1.4 | Zabezpečiť sekundárne zaťaženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — | — | 25 – 2.4 Motory |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | — | — | 7,5 | Ohrievač „pred-vypúšťanie“ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 40 | — | — | Čerpadlo modulu riadenia bŕzd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | — | — | 5 | Výkon riadiacej jednotky motora;
Automatická prevodovka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | — | — | 10 – 1.4 Motory | Poskytnúť základné zaťaženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — | — | 15 – 2.4 Motory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | — | — | 20 | Napájanie zapaľovania zadného 12 V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | — | — | 7,5 | Kompresor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | — | — | 5 | Elektronické ovládanie pohonu všetkých kolies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | — | — | 15 | Palivové čerpadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | — | — | 20 | Motor riadiacej jednotky výkonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | — | — | 30 | Vyhrievané čelné sklo – ak je prítomné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | — | — | 15 | Jednotka elektronického napájania;
Automatická prevodovka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | — | — | 20 Zákazník nainštalované od ) |
Výstup zadného 12 V;
Napájanie batérie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | — | 40 | — | Ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | — | — | 30 | Napájanie;
Spracovanie na štyroch kolesách. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F87 | — | — | 5 | Automatická prevodovka páky radenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F88 | — | — | 7,5 | Vyhrievané vonkajšie zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F89 | — | — | 30 | Vyhrievané zadné okno | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | — | — | 5 | Senzor IBS (stav nabitia batérie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Jeep Renegade (2014-2022)
Jeep Renegade, predstavený v roku 2014, je kompaktné SUV, ktoré kombinuje robustný dizajn s modernými technológiami. Tento model je známy svojou všestrannosťou a schopnosťou zvládať rôzne terény, čo ho robí ideálnym pre mestské aj off-road dobrodružstvá. Renegade ponúka rôzne možnosti motorov, vrátane benzínových a dieselových variantov, ktoré poskytujú optimálny výkon a efektivitu. Interiér vozidla je priestranný a pohodlný, s množstvom moderných funkcií, ako sú dotykové obrazovky a pokročilé bezpečnostné systémy, ktoré zvyšujú komfort a bezpečnosť jazdy.
Schéma poistkovej skrinky Jeep Renegade
Táto stránka zobrazuje schému poistkovej skrinky pre Jeep Renegade, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických komponentov vozidla. Poistková skrinka sa typicky nachádza pod palubnou doskou na strane vodiča a v motorovom priestore. Na diagramoch sú zobrazené čísla poistiek, ich amperáž a chránené komponenty, čo uľahčuje rýchlu identifikáciu a výmenu. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre správne fungovanie elektrických systémov vozidla, a preto je dôležité mať prístup k presným informáciám o jej usporiadaní.
