Jeep Wrangler JK (2007-2018) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Jeep Wrangler JK (2007–2018), získaš informácie o polohe panelov poistiek vnútri vozidla a naučíš sa priradenie každej poistky (rozloženie poistiek).

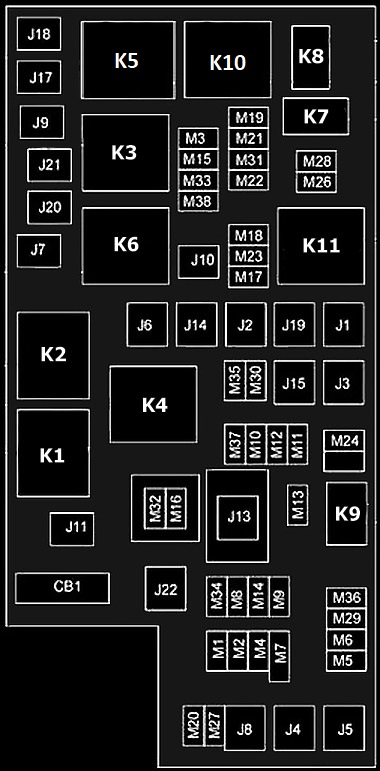

Jeep Wrangler JK – schéma poistky
Rok výroby: 2007.
Úplne integrovaný modul napájania ( TIPM) sa nachádza v motorovom priestore blízko batérie.
Tento stred obsahuje poistky s kartridžou, mini poistky a relé. Identifikačná etiketa každého prvku je vytlačená na vnútornom boku krytu.
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Incavo | Fusibile a cartuccia | Mini fusibile | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J1 | 40 A zelená | Elektricky sklopné sedadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J2 | 30 Amp Ružová | Riadiaca jednotka/modul dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J3 | 40 A zelená | Modul zadných dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J4 | 25 Amp Prírodná | Modul dverí vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J5 | 25 Amp Prírodná | Modul dverí pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J6 | 40 A zelená | Čerpadlo systému proti zablokovaniu (ABS)/ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J7 | 30 Amp Ružová | Ventil systému proti zablokovaniu (ABS)/ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J8 | 40 A zelená | Sedadlo s elektrickou pamäťou (ak je prítomné) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J9 | 40 A zelená | Motor PZEV/variabilné palivo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J10 | 30 Amp Ružová | Relé stierača svetlometov/ventil manuálneho ladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J11 | 30 Amp Ružová | Sway Bar/Zamknutie-Odblokovanie/Modul elektricky posuvných dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J13 | 60 A žltá | Spotreba po vypnutí zapaľovania (IOD) — hlavná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J14 | 40 A zelená | EBL (rozmrazovač zadného okna) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J15 | 30 Amp Ružová | Zadný ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J17 | 40 A zelená | Elektromagnet štartovacieho motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J18 | 20 A žltá | Modul riadenia systému prenosu (PCM);
Rozsah prenosu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J19 | 60 A žltá | Ventilátor chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J20 | 30 Amp Ružová | Predný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J21 | 20 A žltá | Predný/zadný postrekovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J22 | 25 Amp Prírodná | Modul otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M1 | 15 A modrá | Horné stredové brzdové svetlo (CHMSL)/spínač brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M2 | 20 A žltá | Osvetlenie prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M3 | 20 A žltá | Zamknutie prednej/zadnej osi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M4 | 10 A červená | Príves | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M5 | 25 Amp Prírodná | Inverter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M6 | 20 A žltá | Napájací zdroj č. 1;
Senzor dažďa. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M7 | 20 A žltá | Napájací zdroj č. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M8 | 20 A žltá | Vyhrievané predné sedadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hniezdo | Poistka s kartridžou | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M9 | 20 A žltá | Vyhrievané zadné sedadlo (ak je prítomné) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M10 | 20 A žltá | Deaktivácia zapaľovania — systém zábavy vozidla (IOD-VES), digitálny satelitný audio prijímač (SDARS), DVD, modul hands-free (HFM), RÁDIO, anténa (ANT), univerzálny mechanizmus otvárania dverí garáže (UGDO), zrkadlové svetlo (VANITY LP ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M11 | 10 A červená | (spotreba po vypnutí zapaľovania) IOD-HVAC/ATC, MW SENSR, lampa pod kapotou (UH LMP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M12 | 30 A zelená | Zosilňovač (AMP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M13 | 20 A žltá | Modul kabínového priestoru (IOD-CCN), bezdrôtový ovládací modul (WCM), siréna, modul hodín (CLK MOD), multifunkčný spínač (MULTIFCTN SW) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M14 | 20 A žltá | Príves (iba na export) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M15 | 20 A žltá | COL MOD, IR SNS, ventilácia vykurovania, klimatizácia/automatická regulácia teploty (HVAC/ATC), zrkadlo (RR VW MIR), modul kabínového priestoru (CCN), spínač riadiacej jednotky (T-CASE SW), RUN/ST , multifunkčný spínač (MULTIFTCN SW), monitor tlaku pneumatík (TPM), modul vyhrievaných sviečok (GLW PLG MOD) — iba na export Diesel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M16 | 10 A červená | Ovládač zariadení na zadržiavanie pasažierov/modul klasifikácie pasažierov (ORC/OCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M17 | 15 A modrá | Ľavé zadné svetlo/svetlo evidenčného čísla/svetlo polohy (LT-TAIL/ LIC/PRK LMP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M18 | 15 A modrá | Pravé zadné svetlo/svetlo polohy/svetlo jazdy (RT-TAIL/ PRK/RUN LMP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M19 | 25 Amp Prírodná | Automatická deaktivácia (ASD #1 a #2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M20 | 15 A modrá | Interné osvetlenie modulu kabíny, skupina spínačov (SW BANK), modul ovládania systému riadenia (SCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M21 | 20 A žltá | Automatická deaktivácia (ASD #3) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M22 | 10 A červená | Pravý klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M23 | 10 A červená | Ľavý klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M24 | 25 Amp Prírodná | Zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M25 | 20 A žltá | Palivové čerpadlo (FUEL PUMP), čerpadlo na naftu (DSL LIFT PUMP) — iba na export | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M26 | 10 A červená | Spínač napájania zrkadla (PWR MIRR SW), spínač okna vodiča (DRVR WIND SW) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M27 | 10 A červená | Spínač zapaľovania (IGN SW), modul okna (WIN MOD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M28 | 10 A červená | Ovládač novej generácie (NGC), prenosový kanál (TRANS FEED), J1962 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M29 | 10 A červená | Modul klasifikácie pasažierov (OCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M30 | 15 A modrá | Modul zadného stierača (RR WIPER MOD), elektricky sklopné zrkadlo (PWR FOLD MIR) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M31 | 20 A žltá | Svetlá cúvania (LAMPY B/U) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M32 | 10 A červená | Ovládač zariadení na zadržiavanie pasažierov (ORC), TT EUROPE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M33 | 10 A červená | Ovládač novej generácie (NGC), globálny ovládač motora systému prenosu (GPEC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M34 | 10 A červená | Asistent parkovania (PRK ASST), ventilácia vykurovania, modul klimatizácie (HVAC MOD), umývanie svetlometov (HDLP WASH), kompas (COMPAS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M35 | 10 A červená | Vyhrievané zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M36 | 20 A žltá | Napájací zdroj č. 3 (BATT) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M37 | 10 A červená | Systém proti zablokovaniu (ABS), elektronický stabilizačný program (ESP), spínač svetla brzdy (STP LP SW), kontrola palivového čerpadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M38 | 25 Amp Prírodná | Zamknúť/odomknúť, motory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K1 | Zapaľovanie (prevádzka/príslušenstvo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K2 | Zapaľovanie (štartovanie) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K3 | Motorček na štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K4 | Zapaľovanie (Run-Start) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K5 | Modul riadenia prevodovky (TCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K6 | Odmlžovač zadného okna (pevná strecha) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K7 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K8 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K9 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K10 | Automatické deaktivovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K11 | Riadenie ventilátora chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Jeep Wrangler JK – schéma poistky
Rok výroby: 2008, 2009, 2010.
Modul napájania úplne integrovaný (TIPM) sa nachádza v motorovom priestore blízko batérie.
Tento stred obsahuje poistky s kartridžou, mini poistky a relé. Identifikačná etiketa každého prvku je vytlačená na vnútornej strane krytu.
| Hniezdo | Poistka s kazetou | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hniezdo | Poistka s kazetou | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J1 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J2 | 30 Amp Ružová | Modul poistkovej skrinky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J3 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J4 | 25 Amp Prírodná | Uzol dverí vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J5 | 25 Amp Prírodná | Uzol dverí pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J6 | 40 A Zelená | Systém proti zablokovaniu bŕzd (ABS) Napájanie čerpadla/ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J7 | 30 Amp Ružová | Ventil proti zablokovaniu Systém (ABS) Napájanie/ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J8 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J9 | 40 A Zelená | PZEV Sec Napájanie Motora/Flex Fuel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J10 | 30 Amp Ružová | Relé stierača svetlometov/ventil na reguláciu zberného potrubia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J11 | 30 Amp Ružová | Stabilizátor priečneho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J13 | 60 A Žltá | Odber po vypnutí zapaľovania (IOD) — hlavný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J14 | 40 A Zelená | EBL (rozmrazovač zadného okna) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J15 | 30 Amp Ružová | Ventilátor zadný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J17 | 40 A Zelená | Elektromagnet štartovacieho motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J18 | 20 A Žltá | Modul riadenia pohonného systému (PCM);
Rozsah prevodovky |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J19 | 60 A Žltá | Ventilátor chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J20 | 30 Amp Ružová | Predný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J21 | 20 A Žltá | Striekacia tryska predná/zadná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J22 | — | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M1 | 15 A Modrá | Lampa stop centrálna vysoká (CHMSL)/spínač napájania lampy stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M2 | 20 A Žltá | Relé osvetlenia prívesu (stop) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M3 | 20 A Žltá | Relé uzamknutia prednej/zadnej osi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M4 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M5 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M6 | 20 A Žltá | Napájací zdroj č. 1;
Senzor dažďa. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M7 | 20 A Žltá | Napájací zdroj č. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M8 | 20 A Žltá | Predné vyhrievané sedadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hniezdo | Kartušová poistka | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M9 | 20 A Žltá | Vyhrievané zadné sedadlo (ak je prítomné) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M10 | 20 A Žltá | Deaktivácia zapaľovania — systém zábavy vozidla (IOD-VES), digitálny satelitný audio prijímač (SDARS), DVD, modul hands-free (HFM), RÁDIO, anténa (ANT), univerzálny mechanizmus otvárania garážových dverí (UGEKD), svetlo na úpravu (VANITY LP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M11 | 10 A Červená | (odber po vypnutí zapaľovania) IOD-HVAC/ATC, MW SENSR, lampa pod kapotou (UH LMP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M12 | 30 A Zelená | Zosilňovač (AMP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M13 | 20 A Žltá | Odber po vypnutí zapaľovania — uzol kabíny (IOD-CCN), modul bezdrôtového ovládania (WCM), siréna, multifunkčný spínač (MULTIFCTN SW) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M14 | 20 A Žltá | Ťahanie prívesu (iba export) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M15 | 20 A Žltá | COL MOD, IR SNS, ventilácia ohrievača, klimatizácia/automatická regulácia teploty (HVAC/ATC), zrkadlo (RR VW MIR), uzol kabíny (CCN), spínač poistkovej skrinky (T-CASE SW), RUN/ST , multifunkčný spínač (MULTIFTCN SW), monitor tlaku pneumatík (TPM), modul zapaľovacích sviečok (GLW PLG MOD) — iba pre export Diesel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M16 | 10 A Červená | Ovládač imobilizéra pasažierov (ORC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M17 | 15 A Modrá | Ľavé zadné svetlo/číslo/brzdy (LT-TAIL/LIC/ PRK LMP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M18 | 15 A Modrá | Pravé zadné svetlo/brzdy/prevádzka (RT-TAIL/PRK/RUN LMP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M19 | 25 Amp Prírodná | Automatická deaktivácia (ASD #1 a #2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M20 | 15 A Modrá | Osvetlenie interiéru uzla kabíny (CCN INT LIGHT), skupina spínačov (SW BANK) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M21 | 20 A Žltá | Automatická deaktivácia (ASD #3) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M22 | 10 A Červená | Pravý klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M23 | 10 A Červená | Ľavý klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M24 | 25 Amp Prírodná | Zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M25 | 20 A Žltá | Čerpadlo paliva, čerpadlo na zdvih naftu (DSL LIFT PUMP) — iba pre export | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M26 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M27 | 10 A Červená | Napájanie spínača zapaľovania, bezdrôtový modul | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M28 | 10 A Červená | Kanál PCM/TCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M29 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M30 | 15 A Modrá | Motor predného stierača, diagnostický kábel J1962 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M31 | 20 A Žltá | Svetlá cúvania (LAMPY B/U) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M32 | 10 A Červená | Ovládač zariadení na zadržiavanie pasažierov (ORC), TT EUROPE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M33 | 10 A Červená | Ovládač novej generácie (NGC), globálny ovládač motora systému pohonu (GPEC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M34 | 10 A Červená | Asistent parkovania (PRK ASST), ventilácia ohrievača, modul klimatizácie (HVAC MOD), umývanie svetlometov (HDLP WASH), kompas (COMPAS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M35 | 10 A Červená | Vyhrievané zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M36 | 20 A Žltá | Napájacia zásuvka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M37 | 10 A Červená | Systém proti zablokovaniu (ABS), elektronický stabilizačný program (ESP), spínač svetla brzdy (STP LP SW), kontrola čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M38 | 25 Amp Prírodná | Zamknúť/odomknúť, motory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis |
|---|---|
| K1 | Zapaľovanie (prevádzka/príslušenstvo) |
| K2 | Zapaľovanie (štartovanie) |
| K3 | Motorček štartéra |
| K4 | Zapaľovanie (Run-Start) |
| K5 | Modul riadenia prevodovky (TCM) |
| K6 | Ohrievač zadného okna (hard top) |
| K7 | Nepoužíva sa |
| K8 | Nepoužíva sa |
| K9 | Nepoužíva sa |
| K10 | Automatické deaktivovanie |
| K11 | Ovládanie ventilátora chladiča |
Jeep Wrangler JK – schéma poistkovej skrinky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016.
Modul napájania úplne integrovaný (TIPM) sa nachádza v motorovom priestore blízko batérie.
Tento stred obsahuje poistky s kartridžou, mini poistky a relé. Identifikačná etiketa každého prvku je vytlačená na vnútornom boku krytu.
| Hniezdo | Poistka s kartúšou | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hniezdo | Poistka s kartúšou | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J1 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J2 | 30 Amp Rúžová | Modul poistkovej skrinky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J3 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J4 | 25 Amp Prírodná | Uzol dverí vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J5 | 25 Amp Prírodná | Uzol dverí cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J6 | 40 A Zelená | Čerpadlo systému proti zablokovaniu (ABS)/systém kontroly stability | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J7 | 30 Amp Rúžová | Ventil systému brzdenia (ABS)/systém kontroly stability | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J8 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J9 | 40 A Zelená | Motor PZEV Sec/variabilné palivo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J10 | 30 Amp Rúžová | Relé stierača svetlometov/ventil regulácie zberného potrubia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J11 | 30 Amp Rúžová | Stabilizátor priečneho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J12 | 30 Amp Rúžová | Motor zadného ventilátora/ventilátor chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J13 | 60 A Žltá | Odber po vypnutí motora (IOD) — hlavný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J14 | 40 A Zelená | Umývač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J15 | 40 A Zelená | Predný ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J17 | 40 A Zelená | Elektromagnet motora štartéra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J18 | 20 A Modrá | Modul riadenia systému pohonu (PCM);
Rozsah skrine prevodovky |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J19 | 60 A Žltá | Ventilátor chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J20 | 30 Amp Rúžová | Predný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J21 | 20 A Modrá | Striekací systém predný/zadný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J22 | — | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M1 | 15 A Modrá | Lampa stop centrálna vysoká (CHMSL)/spínač napájania lampy stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M2 | 20 A Žltá | Osvetlenie relé prívesu (lampa stop) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M3 | 20 A Žltá | Relé blokovania prednej/zadnej nápravy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M4 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M5 | 25 Amp Prírodná | Inverter výkonu — ak je prítomný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M6 | 20 A Žltá | Napájanie č. 1;
Senzor dažďa. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M7 | 20 A Žltá | Napájanie č. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M8 | 20 A Žltá | Predné vyhrievané sedadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hniezdo | Poistka s kartušou | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M9 | 20 A Žltá | Vyhrievané zadné sedadlo — ak je prítomné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M10 | 15 A Modrá | Vypnutie zapaľovania — zábavný systém vozidla, digitálny satelitný audio prijímač (SDARS), DVD, modul hands-free, RÁDIO, anténa, univerzálny mechanizmus otvárania dverí garáže, toaleta | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M11 | 10 A Červená | (Vypnutie zapaľovania) Systém riadenia klimatizácie, lampa pod kapotou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M12 | 30 A Zelená | Zosilňovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M13 | 20 A Žltá | Odber vypnutia zapaľovania — uzol kabíny, modul bezdrôtového ovládania, SIRENA, multifunkčný ovládací spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M14 | 20 A Žltá | Ťahanie prívesu (iba na export) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M15 | 20 A Žltá | Systém riadenia klimatizácie, zrkadlo, uzol kabíny, spínač rozvodnej skrinky, multifunkčný ovládací spínač, monitor tlaku pneumatík, modul vyhrievaných sviečok — iba na export na naftu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M16 | 10 A Červená | Modul airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M17 | 15 A Modrá | Zadné svetlo/signalizácia/parkovanie vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M18 | 15 A Modrá | Zadné svetlo/parkovanie/jazda vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M19 | 25 Amp Prírodná | Automatické vypnutie (ASD #1 a #2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M20 | 15 A Modrá | Interné osvetlenie uzla kabíny, skupina spínačov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M21 | 20 A Žltá | Automatické vypnutie (ASD #3) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M22 | 10 A Červená | Klakson vpravo (vysoký/nízky) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M23 | 10 A Červená | Klakson vľavo (vysoký/nízky) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M24 | 25 Amp Prírodná | Zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M25 | 20 A Žltá | Palivové čerpadlo, čerpadlo naftového zdvihu — iba na export | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M26 | 10 A Červená | Spínač okna, spínač okna vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M27 | 10 A Červená | Napájanie spínača zapaľovania, bezdrôtový modul | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M28 | 10 A Červená | Modul riadenia systému pohonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M29 | 10 A Červená | Systém pohonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M30 | 15 A Modrá | Motor predného stierača, diagnostický kábel J1962 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M31 | 20 A Žltá | Rezervné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M32 | 10 A Červená | Kontrolór airbagov, TT EUROPE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M33 | 10 A Červená | Kontrolór systému pohonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M34 | 10 A Červená | Asistent parkovania, systém klimatizácie, tryskový svetlomet, kompas | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M35 | 10 A Červená | Vyhrievané zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M36 | 20 A Žltá | Napájací tlak | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M37 | 10 A Červená | Systém proti zablokovaniu, elektronická kontrola stability, spínač brzdového svetla, relé palivového čerpadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M38 | 25 Amp Prírodná | Zamknutie/odomknutie motorov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé
| Číslo | Popis |
|---|---|
| K1 | Zapaľovanie (práca/príslušenstvo) |
| K2 | Zapaľovanie (štartovanie) |
| K3 | Motorček štartéra |
| K4 | Zapaľovanie (Run-Start) |
| K5 | Modul riadenia prevodovky (TCM) |
| K6 | Ohrievač zadného skla (pevná strecha) |
| K7 | Nepoužíva sa |
| K8 | Nepoužíva sa |
| K9 | Nepoužíva sa |
| K10 | Automatické vypnutie |
| K11 | Ovládanie ventilátora chladiča |
Jeep Wrangler JK – schéma poistkovej skrinky
Rok výroby: 2017, 2018.
Priradenie poistiek (2017, 2018)
| Hniezdo | Kartušová poistka | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hniezdo | Kartušová poistka | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J1 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J2 | 30 Amp Ružová | – | Modul poistkovej skrinky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J3 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J4 | 25 A Priehľadná | – | Uzol dverí vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J5 | 25 A Priehľadná | – | Uzol dverí pasažiera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J6 | 40 A Zelená | — | Čerpadlo systému proti zablokovaniu (ABS);
Systém kontroly stability. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J7 | 30 Amp Ružová | — | Ventil systému proti zablokovaniu (ABS);
Systém kontroly stability. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J8 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J9 | 40 A Zelená | – | Motor PZEV Sec/ flexibilné palivo — ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J10 | 30 Amp Ružová | Relé stierača svetlometov;
Ventil ladenia zberného potrubia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J11 | 30 Amp Ružová | – | Priečne stabilizátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J12 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J13 | 60 A Žltá | – | Odběr po vypnutí motora (IOD) — hlavný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J14 | 40 A Zelená | – | Zadná lavalunetta | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J15 | 40 A Zelená | – | Predný ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J17 | 40 A Zelená | – | Elektromagnet motora štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J18 | 20 A Modrá | — | Modul riadenia systému pohonu (PCM);
Rozsah poistkovej skrinky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J19 | 60 A Žltá | – | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J20 | 30 Amp Ružová | – | Predný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J21 | 20 A Modrá | – | Predný/zadný postrekovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J22 | – | – | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M1 | 15 A Modrá | Centrálny brzdový svetlo s vysokým montážou (CHMSL);
Spínač napájania brzdového svetla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M2 | – | 20 A Žltá | Relé osvetlenia prívesu (brzdové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M3 | – | 20 A Žltá | Relé uzamknutia prednej/zadnej osi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M4 | – | 2 A Šedá | Clock Spring | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M5 | – | 25 A Priehľadná | Inverter výkonu — ak je prítomný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M6 | – | 20 A Žltá | Pri napájacom bode č. 1;
Senzor dažďa. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M7 | – | 20 A Žltá | Pri napájacom bode č. 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M8 | – | 20 A Žltá | Predné vyhrievané sedadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hniezdo | Kartušová poistka | Mini poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M9 | – | 20 A Žltá | Vyhrievané zadné sedadlo — ak je prítomné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M10 | 15 A Modrá | Deaktivácia zapaľovania — systém zábavy vozidla, digitálny satelitný audio prijímač (SDARS), DVD, modul hands-free, RÁDIO, anténa, univerzálny mechanizmus otvárania dverí garáže, toaleta | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M11 | — | 10 A Červená | (Deaktivácia zapaľovania) Systém riadenia klímy, lampa pod kapotou | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M12 | – | 30 A Zelená | Zosilňovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M13 | 20 A Žltá | Odber deaktivácie zapaľovania — uzol kabíny, modul bezdrôtového ovládania, siréna, multifunkčný ovládací spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M14 | – | 20 A Žltá | Ťahanie prívesu (iba na export) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M15 | 20 A Žltá | Systém riadenia klímy, spätné zrkadlo, uzol kabíny, spínač poistkovej skrinky, multifunkčný spínač, monitor tlaku pneumatík, modul zapaľovacích sviečok — iba na export na naftu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M16 | – | 10 A Červená | Modul airbagu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M17 | – | 15 A Modrá | Zadné svetlo/pečať/parkujúce ľavé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M18 | – | 15 A Modrá | Zadné svetlo/parkujúce/pravé svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M19 | – | 25 A Priehľadná | Automatická deaktivácia (ASD #1 a #2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M20 | — | 15 A Modrá | Osvetlenie interiéru uzla kabíny, skupina spínačov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M21 | – | 20 A Žltá | Automatická deaktivácia (ASD #3) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M22 | – | 10 A Červená | Hlasný zvuk pravého klaksónu (vysoký/nízky) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M23 | – | 10 A Červená | Hlasný zvuk ľavého klaksónu (vysoký/nízky) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M24 | – | 25 A Priehľadná | Zadný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M25 | – | 20 A Žltá | Palivové čerpadlo, čerpadlo na naftu — iba na export | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M26 | 10 A Červená | Spínač okna, spínač okna vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M27 | – | 10 A Červená | Napájanie spínača zapaľovania, bezdrôtový modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M28 | – | 10 A Červená | Modul riadenia systému pohonu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M29 | – | 10 A Červená | Systém pohonu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M30 | – | 15 A Modrá | Motor predného stierača, diagnostický kábel J1962 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M31 | – | 20 A Žltá | Rezervné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M32 | – | 10 A Červená | Kontrolór airbagov, TT EUROPE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M33 | – | 10 A Červená | Kontrolór systému pohonu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M34 | — | 10 A Červená | Asistent parkovania, systém klimatizácie, tryskový svetlomet, kompas | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M35 | – | 10 A Červená | Vyhrievané zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M36 | – | 20 A Žltá | Napájací bod | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M37 | 10 A Červená | Systém proti zablokovaniu, elektronická kontrola stability, spínač brzdového svetla, relé palivového čerpadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M38 | – | 25 A Priehľadná | Zamknutie/odomknutie motorov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé
| Číslo | Popis |
|---|---|
| K1 | Zapaľovanie (prevádzka/príslušenstvo) |
| K2 | Zapaľovanie (štartovanie) |
| K3 | Motorček štartéra |
| K4 | Zapaľovanie (Run-Start) |
| K5 | Modul riadenia prevodovky (TCM) |
| K6 | Ohrievač zadného okna (pevná strecha) |
| K7 | Nepoužíva sa |
| K8 | Nepoužíva sa |
| K9 | Nepoužíva sa |
| K10 | Automatické deaktivovanie |
| K11 | Ovládanie ventilátora chladiča |
O Jeep Wrangler JK (2007-2018)
Jeep Wrangler JK, vyrábaný v rokoch 2007 až 2018, je ikonické terénne vozidlo známe svojou robustnosťou a schopnosťou zvládať náročný terén. Tento model je vybavený charakteristickým dizajnom s odnímateľnou strechou a dverami, čo umožňuje jedinečný zážitok z jazdy. Wrangler JK bol dostupný s rôznymi motorizáciami, vrátane 3,6-litrového V6 motora Pentastar, ktorý poskytuje dostatočný výkon pre off-road dobrodružstvá. Vďaka svojej konštrukcii a pohonu všetkých štyroch kolies je tento model obľúbený medzi nadšencami terénnych vozidiel.
Schéma poistkovej skrinky Jeep Wrangler JK
Táto stránka zobrazuje schému poistkovej skrinky pre Jeep Wrangler JK, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických komponentov vozidla. V tomto modeli sa poistková skrinka nachádza pod kapotou, v blízkosti batérie, a tiež v interiéri vozidla, pod prístrojovou doskou. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vášho Jeep Wrangler JK.
