Jaguar E-Pace (2018-2020) – poistková skrinka

Jaguar E-Pace – schéma poistky

Rok výroby: 2018, 2019, 2020.

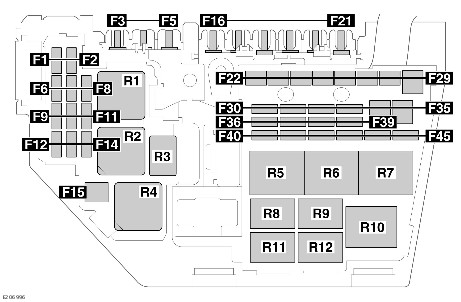

SCHÉMA POISTIEK V MOTOROVOM PRIESTORE

Číslo	Ampére [A]	Farba poistky	Popis
Číslo	Ampére [A]	Farba poistky	Popis
1	30	Zelená.	Modul riadenia motora
2	5	Svetlohnedá.	Systém riadenia elektrického napájania.
3*	80	Priehľadná.	Systém elektrickej asistencie riadenia (EPAS); Systém riadenia motora.
4*	60	Modrá.	Žhaviče (iba na naftové motory).
5*	100	Fialová.	Chladenie motora.
6	15	Modrá.	Systém riadenia motora.
7	15	Modrá.	Systém riadenia motora.
8	15	Modrá.	Systém riadenia motora.
9	10	Červená.	Systém riadenia motora.
	10	Červená.	Systém riadenia motora.
10	5	Svetlohnedá.	Čerpadlo paliva.
11	10	Červená.	Systém riadenia motora.
12	10	Červená.	Systém riadenia motora.
13	–	–	–
14	10	Červená.	Chladenie motora.
	10	Červená.	Systém riadenia motora.
15*	40	Oranžová.	Systém riadenia motora.
16*	100	Fialová.	Doplnkový ohrievač.
17*	60	Modrá.	Schéma poistiek v kabíne.
18*	60	Modrá.	Schéma poistiek v kabíne.
19*	60	Modrá.	Schéma poistiek v batožinovom priestore.
20*	60	Modrá.	Schéma poistiek v batožinovom priestore.
21*	60	Modrá.	Systém riadenia elektrického napájania.

Číslo	Ampére [A]	Farba poistky	Popis
22*	30	Zelená.	Tergiče okna predného skla.
23*	40	Oranžová.	Schéma poistiek v kabíne.
24*	40	Oranžová.	Štartér (iba dieselové motory s automatickou prevodovkou).
25*	40	Oranžová.	Systém prevencie zablokovania kolies (ABS).
26*	40	Oranžová.	Systém prevencie zablokovania kolies (ABS).
27*	40	Oranžová.	Schéma poistiek v kabíne.
28*	40	Oranžová.	Motor ventilátora kúrenia.
29*	30	Zelená.	Elektrická brzda prívesu (iba Austrália).
30	15	Modrá.	Rezervná.
31	15	Modrá.	Klaksón.
32	10	Červená.	Rezervná.
33	5	Svetlohnedá.	Klaksón; Vyhrievanie predného skla; Čerpadlo paliva.
34*	40	Oranžová.	Vyhrievanie predného skla na ľavej strane.
35*	40	Oranžová.	Vyhrievanie predného skla na pravej strane.
36	5	Svetlohnedá.	Systém riadenia motora. Klimatizácia.
37	20	Žltá.	Čerpadlo paliva.
38	15	Modrá.	Modul riadenia prevodovky.
39	10	Červená.	Predné hmlové svetlá.
40	20	Žltá.	Pravý svetlomet.
41	20	Žltá.	Ľavý svetlomet.
42	–	–	–
43	–	–	–
44	–	–	–
45	–	–	–

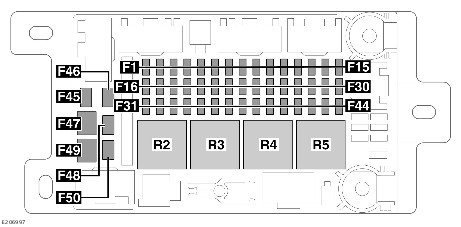

SCHÉMA POISTIEK KABÍNY

Číslo	Ampére [A]	Farba poistky	Popis
Číslo	Ampére [A]	Farba poistky	Popis
1	30	Zelená.	Sedadlo predného cestujúceho.
2	30	Zelená.	Sedadlo vodiča.
3	25	Priehľadná.	Modul dverí cestujúceho.
4	25	Priehľadná.	Modul dverí vodiča.
5	5	Svetlohnedá.	Deaktivácia bez kľúča.
6	–	–	–
7	–	–	–
8	–	–	–
9	5	Svetlohnedá.	Systém monitorovania tlaku v pneumatikách (TPMS).
10	5	Svetlohnedá.	Signál s autonómnym napájaním.
11	5	Svetlohnedá.	Súprava ukazovateľov.
12	20	Žltá.	Systém napájania.
13	5	Svetlohnedá.	Zadné sedadlá.
14	5	Svetlohnedá.	Imobilizér vozidla.
15	5	Svetlohnedá.	Volant.
16	20	Žltá.	Deaktivácia bez kľúča.
17	5	Svetlohnedá.	Spínač pedálu brzdy.
18	20	Žltá.	Predný kryt.
19	20	Žltá.	Vyhrievané alebo klimatizované sedadlo predného cestujúceho.
20	5	Svetlohnedá.	Zrkadlo; Kamera.
21	5	Svetlohnedá.	Monitorovanie mŕtveho uhla
22	5	Svetlohnedá.	Kamera.
23	–	–	–
24	–	–	–

Číslo	Ampére [A]	Farba poistky	Popis
25	10	Červená.	Sada smeroviek.
26	20	Žltá.	Zapaľovač.
27	–	–	–
28	10	Červená.	Display HUD a ventilátor.
29	5	Světlo hnedé.	Inteligentný systém programovania rýchlosti jazdy.
30	20	Žltá.	Ovládacie prvky vyhrievania a klimatizácie sedadla vodiča.
31	5	Světlo hnedé.	Veko elektrického batožinového priestoru.
32	5	Světlo hnedé.	Modul dverí vodiča.
33	10	Červená.	Audio zosilňovač.
34	15	Modrá.	Informačný a zábavný systém.
35	15	Modrá.	Informačný a zábavný systém.
36	10	Červená.	Audio/video výstup.
37	15	Modrá.	Spínače sedadla a pamäť.
38	20	Žltá.	Napájanie príslušenstva v priestore medzi sedadlami.
39	–	–	–
40	–	–	–
41	10	Červená.	Vyhrievaný volant.
42	5	Světlo hnedé.	Volant.
43	20	Žltá.	Systém vyhrievania a ventilácie.
44	–	–	–
45	40	Oranžová.	Modul riadenia karosérie.
46	–	–	–
47	40	Oranžová.	Modul riadenia karosérie.
48	–	–	–
49	40	Oranžová.	Informačný a zábavný systém, zosilňovač.
50	20	Žltá.	Modul zosilňovača.

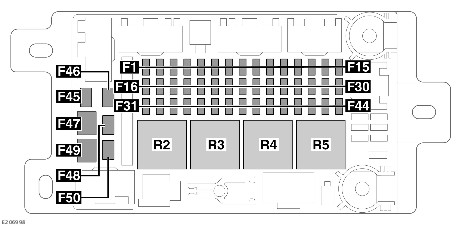

SCHÉMA POISTKOV DEL BATOŽINOVÉHO PRIESTORU

Číslo	Ampére [A]	Farba poistky	Popis
Číslo	Ampére [A]	Farba poistky	Popis
1	15	Modrá.	Tergicristallo posteriore.
2	20	Žltá.	Gradini laterali estraibili.
3	5	Světlohnedá.	Systém telematiky.
4	5	Světlohnedá.	Riscaldatore alimentato a carburante (FBH).
5	25	Priehľadná.	Čerpadlo paliva.
6	30	Zelená.	Asistencia al coperchio del bagagliaio.
7	5	Světlohnedá.	Di riserva.
8	–	–	–
9	5	Světlohnedá.	Accumulatore di riserva.
10	–	–	–
11	25	Priehľadná.	Modulo della porta posteriore destra.
12	20	Žltá.	Rimorchio.
13	5	Světlohnedá.	Trazione integrale (AWD).
14	25	Priehľadná.	Modulo della porta posteriore sinistra.
15	–	–	–
16	–	–	–
17	–	–	–
18	–	–	–
19	30	Zelená.	Systém prenosu.
20	–	–	–
21	20	Žltá.	Presso di alimentazione accessori.
22	–	–	–
23	–	–	–
24	5	Světlohnedá.	Calcolo della profondità di guado.
25	–	–	–

Číslo	Ampére [A]	Farba poistky	Popis
26	20	Žltá.	Modul vyhrievania zadného sedadla.
27	5	Svetlohnedá.	Okna.
28	5	Svetlohnedá.	Diagnostika vozidla.
29	–	–	–
30	–	–	–
31	–	–	–
32	–	–	–
33	20	Žltá.	Napájanie prívesu.
34	10	Červená.	Modul riadenia prvkov podvozku.
35	30	Zelená.	Prevodový systém.
36	20	Žltá.	Palivové čerpadlo.
37	–	–	–
38	5	Svetlohnedá.	Rezervný ventilátor.
39	20	Žltá.	Rezervné zadné ovládanie.
40	10	Červená.	USB nabíjačka.
41	20	Žltá.	Vyhrievanie pravého zadného sedadla.
42	20	Žltá.	Napájanie príslušenstva v zadnej konzole.
43	–	–	–
44	30	Zelená.	Vyhrievanie zadného skla.
45	–	–	–
46	–	–	–
47	30	Zelená.	Prevodový systém.
48	30	Zelená.	Odnímateľný ťažný hák.
49	–	–	–
50	25	Priehľadná.	Ohrievač.

O Jaguar E-Pace (2018-2020)

Jaguar E-Pace, ktorý bol predstavený v rokoch 2018 až 2020, je kompaktné SUV, ktoré kombinuje luxusný dizajn s dynamickými jazdnými vlastnosťami. Tento model je známy svojím elegantným vzhľadom a modernými technológiami, ktoré zaručujú pohodlie a bezpečnosť na cestách. Jaguar E-Pace ponúka rôzne možnosti motorov, vrátane benzínových a naftových variantov, ktoré poskytujú výkony od 150 do 300 koní. Interiér vozidla je vybavený kvalitnými materiálmi a pokročilými funkciami infotainmentu, čím zabezpečuje komfortnú jazdu pre vodiča aj pasažierov.

Schéma poistkovej skrinky Jaguar E-Pace

Táto stránka zobrazuje schému poistkovej skrinky pre model Jaguar E-Pace, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza typicky v motorovom priestore a v interiéri vozidla, zvyčajne pod prístrojovou doskou. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej konfigurácii.
