Honda Accord (1981-2019) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Honda Accord 1981‑2019, získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Schéma poistiek a relé – Honda Accord

Týka sa vozidiel vyrobených v rokoch:

1985, 1986, 1987, 1988, 1989.

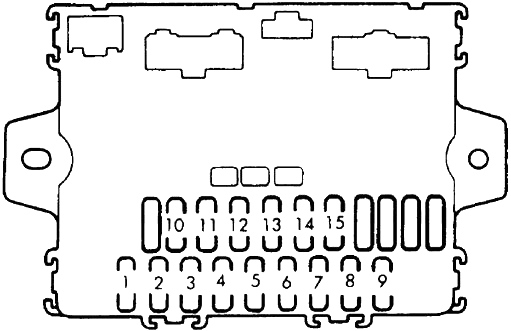

Poistky v kabíne

Číslo	Amperáž [A]	Popis
1	15	Kontrolka nabíjania, regulátor napätia, riadiaca jednotka časovača ventilátora chladenia, relé prerušenia paliva, snímač rýchlosti, hlavné relé PGM-FI, čerpadlo paliva, solenoidové ventily riadenia, riadiaca jednotka emisií, snímač rýchlosti (automatický bezpečnostný pás ’88-’89)
2	10	Bezpečnostný indikátor, indikátor polohy páky prevodovky, hodiny a ukazovatele, otáčkomer, svetlá cúvania, relé a smerovky, integrovaná riadiaca jednotka, varovné svetlá. Indikátor tempomatu, obvod zatemnenia svetiel, automatická riadiaca jednotka bezpečnostných pásov, elektromagnet zámku prevodovky (’89)
3	20	Motory stieračov, motory postrekovačov, prerušované relé stieračov, relé strešného okna, relé elektrického okna
4	7,5	Tempomat, kontrolka tempomatu
5	10	Relé odvlhčovača zadného okna, kontrolka odvlhčovača zadného okna, zosilňovač riadenia kúrenia, motor ventilátora, spojka a relé kompresora klimatizácie, oneskorená jednotka klimatizácie, ovládací panel kúrenia
6	10	Pravý predný svetlomet
7	10	Ľavý predný svetlomet
8	15	Ľavý diaľkový svetlomet
9	15	Pravý diaľkový svetlomet
10	7,5	Pravý diaľkový svetlomet, kontrolka diaľkových svetlometov
11	15	Riadiaca jednotka zasúvania svetlometov
12	15	Elektrické spätné zrkadlá, ohrievač EFE, relé ventilátora chladiča, časovač ventilátora chladenia
13	10	Motor elektrickej antény, rádio stereo/prehávač kaziet, zosilňovač výkonu (model SEi)
14	15	Kontrolka kozmetického zrkadla, osvetlenie evidenčného čísla, zadné svetlá, bočné pozičné svetlá, riadiaca jednotka jasu svetla prístrojovej dosky, osvetlenie zapaľovača, svetlo popolníka, riadiaca jednotka zasúvania svetlometu (svetlo zapnuté), osvetlenie prístrojovej dosky a spínačov
15	—	—



Poistky v motorovom priestore

Číslo	Amperáže [A]	Popis
1	10	Relé hlavné PGM-FI (+B), riadiaca jednotka emisií (+B)
2	20	Riadiaca jednotka/aktuator elektrického zámku
3	30	Relé strešného okna
4	20	Klakson, brzdové svetlá, automatické bezpečnostné pásy (’88-’89), riadiaca jednotka zámku (’89), elektromagnet zámku kľúča (’89)
5	10	Riadiaca jednotka stiahovača svetlometu (dole), relé stiahovača, spínač ovládania stiahovača
6	15	Motor stiahovača pravého svetlometu
7	15	Motor stiahovača ľavého svetlometu
8	10	Alternátor
9	15	Injekcia paliva: Motor ventilátora chladiča
	30	Karburátor: Motor ventilátora chladiča, motor ventilátora kondenzátora
10	10	Výstražné svetlá, relé výstražných svetiel, bočné pozičné svetlá, integrovaná riadiaca jednotka (B+)
11	10	Napájač
12	15	Injekcia paliva: Motor ventilátora kondenzátora
13	15	Zapaľovač cigariet, svetlá pre cestujúcich, svetlo batožinového priestoru, svetlo zadného dverí, svetlo kupoly, svetlo zapaľovania

14	15	Časovač ventilátora chladenia (+B)
15	15	’86-’87: Elektrické zadné okno na ľavej strane
	20	’88-’89: Elektrické zadné okno na ľavej strane
16	15	’86-’87: Elektrické zadné okno na pravej strane
	20	’88-’89: Elektrické zadné okno na pravej strane
17	15	’86-’87: Elektrické predné okno na ľavej strane, ovládacia jednotka elektrického okna
	20	’88-’89: Elektrické predné okno na ľavej strane, ovládacia jednotka elektrického okna
18	15	’86-’87: Elektrické predné okno na pravej strane
	20	’88-’89: Elektrické predné okno na pravej strane
19	40	Spínač svetla a stmievateľ, poistka (poistková skrinka v kabíne): č. 14, 11, 7, 6, 8 a 9
20	—	—
21	70	Alternátor, cievka zapaľovania, elektromagnet štartéra
22	40	Motor ventilátora
23	30	Odvlhčovač zadného okna
24	30	Ohrievač EFE

Schéma poistiek a relé – Honda Accord

Vzťahuje sa na vozidlá vyrobené v rokoch:

1990, 1991, 1992, 1993.

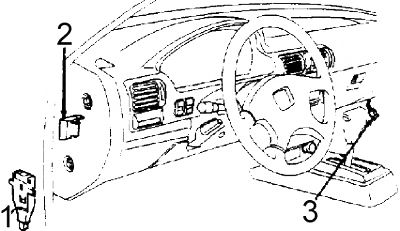

Kabína

1. Poistková skrinka
2. Modul riadenia ventilátora chladiča/Časovač ventilátora chladenia
3. Pripojovací konektor údajov (DLC)

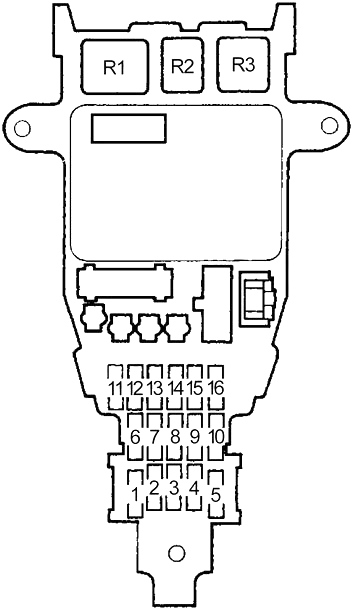

Poistková skrinka v kabíne

Číslo	Amperáže [A]	Popis
1	—	—
2	10	Smerovka a varovné svetlá/spínače, poloha páky prevodovky, elektromagnetický zámok prevodovky, bezpečnostný indikátor, svetlá cúvania, senzor rýchlosti, svetlá smeroviek/relé, hodiny, automatický bezpečnostný pás, integrovaná riadiaca jednotka
3	15	Hlavné relé a čerpadlo paliva PGM-FI, elektromagnetické ventily na kontrolu emisií, regulátor napätia, časová jednotka ventilátora chladenia, riadiaca jednotka automatickej prevodovky, varovná kontrolka batérie, elektrická jednotka senzora zaťaženia (ELD), elektromagnetický ventil na kontrolu nasávania vzduchu, riadiaca jednotka motorového podpery, elektromagnetický ventil na kontrolu podpery motora
4	10	’92-’93: Doplnková jednotka systému zadržiavania (SRS)
5	—	—
6	—	—
7	7,5	Hlavný spínač tempomatu, riadiaca jednotka tempomatu
8	7,5	’90-’92: Relé otváracej strechy a motor
	10	93: relé a motor otváracej strechy, zadný stierač, elektrické zrkadlá
9	30	Stierač/sprchovač čelného skla, prerušovaný stierač
10	—	—

11	—	—
12	7,5	Relé spojky kompresora klimatizácie
13	7,5	Časová jednotka ventilátora chladenia, motor riadenia vykurovania ABS, motor riadenia recirkulácie, ovládací panel vykurovania
14	7,5	Signál motora štartovania (automatická prevodovka), smerovka
15	7,5	Relé denného svietenia
16	10	Rádio/stereofónny prehrávač, zapaľovač cigariet
Relé
R1	—	Smerovky/núdzové svetlá
R2	—	Motor ventilátora
R3	—	Odmlžovač zadného okna
R4	—	Otvoriteľná strecha
R5	—	Zamykanie otvoriteľnej strechy

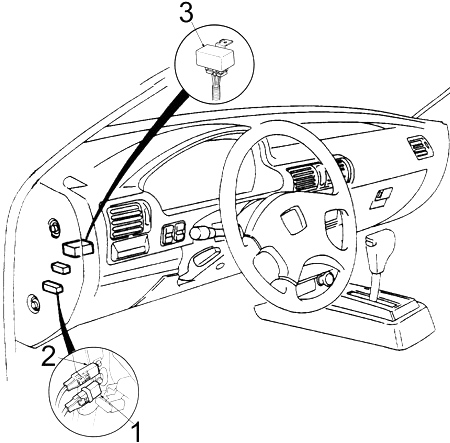

1. Relé klaksónu
2. Relé zapaľovača cigariet
3. Hlavné relé PGM-FI

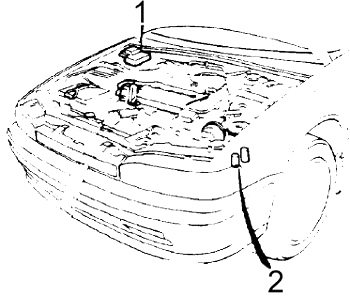

Motorový priestor

1. Poistková skrinka
2. Podpora relé

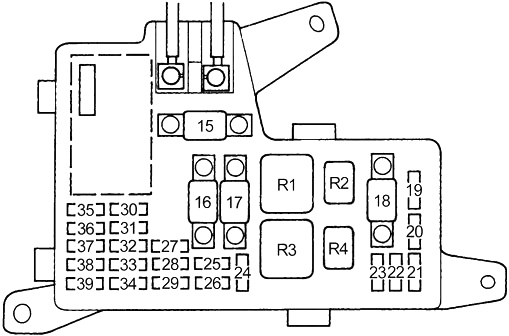

Poistková skrinka v motorovom priestore

Číslo	Amperáže [A]	Popis
15	100	’90-’91: Batéria, distribúcia napájania
	80	’92-’93: Batéria, distribúcia napájania
16	40	Sedan, Coupé: relé vyhrievania zadného okna
	30	Wagon: Relé vyhrievania zadného okna
17	30	Relé motora ventilátora
18	50	Kľúč na zapaľovanie
19	20	Ľavé svetlomety
20	20	Pravý svetlomet a smerovka
21	15	’90-’91: Motor ventilátora chladiča
	20	’92-’93: Relé chladiaceho ventilátora
22	30	’90-’91: Riadiaca jednotka automatického ovládania bezpečnostných pásov
	10	92-93: Denné svetlá
23	30	’90-’91: Riadiaca jednotka automatického ovládania bezpečnostných pásov
	10	’93: Zosilňovač výkonu Bose
24	20	Motor elektrického zadného okna vpravo
25	20	Motor elektrického zadného okna vľavo
26	20	Motor elektrického predného okna vpravo

27	—	—
28	20	Motor a spínač okna vpredu vľavo elektrický
29	20	’90-’91: Motor strechy s otváraním
	30	’92-’93: Motor strechy s otváraním
30	20	Klaksón a obvod svetiel brzdy, elektromagnet zámku kľúča
31	—	—
32	20	Jednotka riadenia elektrického zámku
33	10	Hlavné relé PGM-FI
34	15	Motor ventilátora kondenzátora klimatizácie, časová jednotka ventilátora chladenia
35	10	Aktivuje signál a obvod núdzového svetla
36	—	—
37	15	Kontrolka kľúča zapaľovania, svetlo na uvítanie, svetlá na čítanie, zapaľovač cigariet, anténa napájania, integrovaná riadiaca jednotka
38	15	Svetlá bočnej polohy, zadné svetlá, priestor pre odkladanie a osvetlenie evidenčného čísla, možnosť “C”, osvetlenie prístrojovej dosky a obvod dimmera, osvetlenie ovládacieho panela kúrenia, spínač klimatizácie a osvetlenie kozmetického zrkadla, integrovaná riadiaca jednotka
39	7,5	PGM-FI ECU, automatická riadiaca jednotka prevodovky, stereo/rádio kazetový prehrávač, hodiny a automatický bezpečnostný pás
Relé
R1		Svetlomet
R2		Napájanie okna
R3		Odpor
R4		Ventilátor chladiča

Podpora relé v motorovom priestore

Číslo	Relé
R1	Spojka kompresora klimatizácie
R2	Ventilátor kondenzátora

Honda Accord (1994-1997) – schéma poistkovej skrinky

Rok výroby: 1994, 1995, 1996, 1997.

Poistka zapaľovača cigariet (zásuvka napájania) v Honda Accord (1994-1997) je poistka 36 v poistkovej skrinke v motorovom priestore.

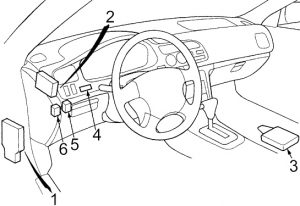

Kabína

1. Poistková skrinka
2. Tempomat
3. Centrálne zamykanie / riadiaca jednotka bezpečnosti
4. Regulátor jasu svetiel
5. Relé uzamykania strechy
6. Relé otvárania strechy

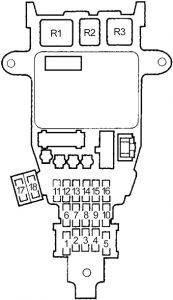

Poistková skrinka v kabíne

Č.	Amp [A]	Popis
1	–	–
2	10	Skupina počítadla kilometrov; Núdzové svetlá; Hodiny; Senzor rýchlosti vozidla (VSS); Elektromagnet zámku prevodovky (A / T); Integrovaná riadiaca jednotka; Bezklúčové zamykanie dverí; Riadiaca jednotka bezpečnosti.
3	15	Hlavné relé PGM-FI; Skupina systému obmedzenia dodatočného (SRS).
4	10	Jednotka systému zadržiavania dodatočného (SRS)
5	–	–
6	–	–
7	7,5	Alternátor; Modul riadenia systému pohonu (PCM); Detektor elektrického zaťaženia (ELD); Modul riadenia ventilátora chladiča; Systém tempomatu; Modul riadenia prevodovky (TCM – V6).
8	10	Station wagon: Motor stierača zadného okna; Motor umývača zadného okna.
9	30	Motor stierača predného skla; Relé stierača s intervalovým chodom; Motor umývača predného skla.
10	–	–

11	–	–
12	7,5	Ovládač ABS; Riadiaca jednotka ABS; Relé motora čerpadla ABS; Aktuátory zrkadiel.
13	7,5	Motor riadenia recirkulácie; Ovládací panel kúrenia; Kontrolná kontrolka zadného deflektora; Motor riadenia režimu; Modul riadenia ventilátora chladiča; Relé spojky kompresora klimatizácie; Termostat klimatizácie; Relé zadného deflektora; Relé motora ventilátora.
14	7,5
15	7,5	Riadiaca jednotka denného svietenia
16	10	Relé zapaľovača cigariet
17	7,5	Bezklúčové zamykanie dverí; Riadiaca jednotka bezpečnosti.
18	7,5	Relé smeroviek, výstražné svetlá
Relé
R1	–	Smerovky / nebezpečenstvo
R2	–	Motor ventilátora
R3	–	Zadný deflektor

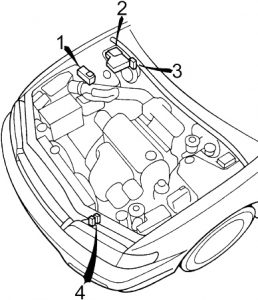

Motorový priestor

1. Poistková skrinka č. 2
2. Poistková skrinka č. 1
3. Podpora relé č. 1
4. 2.2L: Podpora relé č. 2

Poistková skrinka motorového priestoru č. 1

Číslo	Amp [A]	Popis
15	120	2.2L F22B1: Batéria; Distribúcia energie.
	100	2,7L C27A4 V6: k Batérii; Distribúcia energie.
	80	2.2L F22B2: k Batérii; Distribúcia energie.
16	40	Sedan, Coupé: Zadný deflektor, kondenzátor hluku
	30	Station wagon: Zadný deflektor, kondenzátor hluku
17	40	Motor ventilátora
18	50	Spínač zapaľovania (BAT)
19	20	Ľavý svetlomet; Riadiaca jednotka denného svietenia.
20	20	Pravý svetlomet; Riadiaca jednotka denného svietenia
21	20	Motor ventilátora chladiča
22	–	–
23	10	Riadiaca jednotka denného svietenia
24	20	Motor pravého zadného okna napájaný
25	20	Motor ľavého zadného okna napájaný
26	20	Motor predného okna pasažiera
27	20	Motory sedadla vodiča nastaviteľné elektricky (motor sedadla vodiča nastaviteľný elektricky, motor zadného sedadla vodiča zdvihnutý)
28	20	Motor okna vodiča; Riadiaca jednotka elektrického okna.

29	30	Motor otvorenej strechy
30	20	Klaksón; Brzdové svetlá; Elektromagnet blokovania kľúča (A / T).
31	20	Motor elektricky nastaviteľného sedadla vodiča (motor elektricky nastaviteľného sedadla vodiča nahor, motor elektricky nastaviteľného sedadla vodiča).
32	15	Hmlové svetlá; Smerovka; Zadné svetlá; Osvetlenie evidenčného čísla.
33	15	Hlavné relé PGM-FI
	20	’97 – EX (USA), EXR (Ca): Hlavné relé PGM-FI.
34	15	2,2L: Modul riadenia ventilátora chladiča; Relé ventilátora kondenzátora; Relé spojky kompresora klimatizácie.
	20	2,7L: Modul riadenia ventilátora chladiča; Relé ventilátora kondenzátora; Relé spojky kompresora klimatizácie.
35	15	Sedan, Coupé: Smerovka; Relé výstražných svetiel.
	10	Station wagon: Smerovka; Relé výstražných svetiel.
36	15	Zapaľovač cigariet; Rádio stereo; Prehrávač kaziet.
37	7,5	Integrovaná riadiaca jednotka; Motor napájaných antén; Osvetlenie batožinového priestoru; Vnútorné osvetlenie; Osvetlenie stropu; Osvetlenie mapy.
38	20	Riadiaca jednotka zámku dverí bez kľúča, napájaná; Riadiaca jednotka zámku bez kľúča, bezpečnostný modul.
39	7,5	Modul riadenia motora, pohonného systému (ECM / PCM); Hodiny; Rádio stereo; Prehrávač kaziet; Modul riadenia prevodovky (TCM).
Relé
R1		Svetlomet
R2		Aktivátor okien
R3		Odpor
R4		Ventilátor chladiča

Poistková skrinka motorového priestoru č. 2

Nr	Amp [A]	Popis
41	40	Relé motora ABS
42	10	Riadiaca jednotka ABS
43	20	Solenoidy predné ABS
44	15	Elektromagnet zadný ABS; Riadiaca jednotka ABS.
45	–	–
Relé
R1		Motor čerpadla ABS

Podpora relé v motorovom priestore č. 1

Číslo	Relé
R1	2,7L V6: Spojka kompresora klimatizácie
R2	stierač (intermitentný)
R3	2,7L V6: Ventilátor kondenzátora

Podpora relé v motorovom priestore č. 2 (iba 2,2 l)

Nr	Relé
R1	Spínač kompresora klimatizácie
R2	Ventilátor kondenzátora

Honda Accord (1998-2003) – schéma poistky

Rok výroby: 1998, 1999, 2000, 2001, 2002, 2003.

Poistka zapaľovača cigariet (zásuvka napájania) v Honda Accord (1998-2003) je poistka 9 v paneli poistiek na strane cestujúceho.

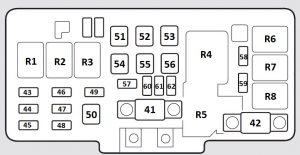

Motorový priestor

Panel poistiek pod kapotou sa nachádza v zadnej časti motorového priestoru na strane cestujúceho.

Číslo	Amp [A]	Popis
R1	–	Relé svetlometu – pravé
R2	–	Relé svetlometov – ľavé
R3	–	Relé klaksónu
R4	–	Relé ventilátora kúrenia
R5	–	–
R6	–	Relé motora ventilátora kondenzátora AC
R7	–	Relé motora ventilátora kvapaliny chladenia motora
R8	–	Relé spojky kompresora klimatizácie
F41	100	Batéria
F42	50	Zapaľovanie
F43	20	Kontrolka svetlometov stretávacích; Umývanie svetlometov; Pravý svetlomet.
F44	7,5	Relé svetlometov stretávacích (s dennými svetlami)
F45	20	Nastavenie svetlometov (s plynovými svetlometmi); Kontrolka svetlometov stretávacích; Ľavý svetlomet.
F46	15	Datový konektor (DLC); Riadenie motora.

F47	15	Klaksón systém varovania; Systém proti zablokovaniu (ABS); Tempomat; Kontrola motora; Klaksón; Elektromagnet blokovanie zapaľovania (AT); Osvetlenie spínača zapaľovania; Brzdové svetlá.
F48	20	Systém proti zablokovaniu (ABS)
F49	10	Ukazovatele / zosilňovače varovania
F50	40	Systém proti zablokovaniu (ABS)
F51	40	Panel poistiek / doska relé-console 2; Motor napájanie okna.
F52	30	Panel poistiek / doska relé-console 2
F53	30	Zadné sklo vyhrievané
F54	40	Panel poistiek / doska relé-console 2
F55	30	Panel poistiek / doska relé-console 2
F56	40	Motor ventilátora kúrenia
F57	20	Motor ventilátora kvapaliny chladenia
F58	20	Spojka kompresora klimatizácie; Motor ventilátora kondenzátora klimatizácie.
F59	15	Denné svetlá; Osvetlenie prístrojov; Osvetlenie evidenčného čísla; Bočné, zadné svetlá.
F60	–	–
F61	–	–
F62	–	–

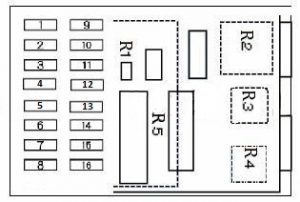

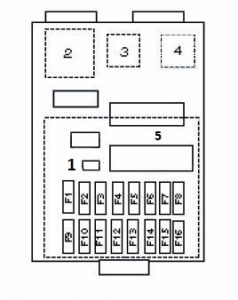

PANEL POISTKOV V KABÍNE

PANEL POISTKOV V INTERIÉRI SA NACHÁDZA NA OBAJ STRANÁCH PALUBNEJ DOSKY. PRE OTVORENIE PANELU POISTKOV V INTERIÉRI OTVORTE DVERÁ AUTA.

ČASŤ PRE VODIČA

Číslo	Amp [A]	Popis
1	–	Relé smeroviek; Relé núdzových svetiel.
2	–	Relé svetiel na cúvanie
3	–	Relé štartovania
4	–	Modul riadenia multifunkčný 1
F1	15	Airbag, riadenie motora
F2	10	Airbag
F3	7,5	Motor ventilátora kondenzátora AC; Motor ventilátora kvapaliny chladenia motora; Ohrievač / klimatizácia (AC).
F4	7,5	Elektrické zrkadlá; Vyhrievané sedadlá.
F5	10	Systém proti zablokovaniu (ABS)
	7,5	Deň svetlo IG2
F6	15	Alternátor; Riadenie motora; Elektromagnet ovládania podpory motora; Tempomat.
F7	7,5	Nastavenie svetlometov; Otvoriteľná strecha; Modul riadenia multifunkčný 1; Systém stierača a zadného umývača.
F8	7,5	Systém navigácie; Elektromagnet blokovania polohy parkovania prevodovky; Modul riadenia multifunkčný 1 (AT); ACC.
F9	7,5	Centrálne zamykanie; Hodiny; Prístrojová doska; Modul riadenia multifunkčný 1; Svetlá na cúvanie (MT).
F10	7,5	Smerovky / zosilňovače upozornenia; Smerovky.
F11	7,5	Zapaľovacia cievka
F12	30	Modul riadenia multifunkčný; Stierače predného skla.
F13	7,5	Riadenie motora (okrem 1,6)

Časť pre cestujúcich

Identifikácia typu schémy poistkovej skrinky č. 1

Číslo	Amp [A]	Popis
1	30 A	Otváracia strecha
2	20 A	Operadlo elektrického sedadla
3	20 A	Asistent sklonu sedadla
4	20 A	Posuvné sedadlo vodiča
5	20 A	Asistent riadenia asistovaného sedadla
6	10 A	Deň svetlá*
7	20 A	Napájané ľavé zadné okno
8	20 A	Napájané pravé predné okno
9	20 A	Rádio; Zapaľovač cigariet
10	10 A	Malé svetlá

11	7,5 A	Osvetlenie interiéru; Ambientálne svetlá.
12	20 A	Elektrické zamykanie dverí
13	7,5 A	Hodiny
14	7,5 A	Riadenie motora ABS
15	20 A	Napájané predné okno naľavo
16	20 A	Napájané zadné okno napravo
R1	–	Dióda AC
R2	–	Relé vyhrievaného zadného skla
R3	–	Relé zapaľovača cigariet
R4	–	Relé ovládania okien
R5	–	Modul multifunkčného riadenia 2

Identifikácia typu poistkovej skrinky č. 2

Číslo	Amp [A]	Popis
1	–	Dióda
2	–	Relé vyhrievania zadného skla
3	–	Relé zapaľovača cigariet
4	–	Relé ovládania okien
5	–	Modul riadenia multifunkčný 2
F1	20	Eleketrické okná
F2	20	Eleketrické sedadlá
F3	30	Striekacie zariadenia svetlometov
F4	20	Eleketrické sedadlá
F5	20	Hmlové svetlá; Modul riadenia multifunkčný 2.

F6	7,5	1,6: Riadiaca jednotka motora (ECM)
F7	20	Elektrický motor okna, zadné ľavé
F8	20	Elektrický motor okna, predné pravé
F9	15	Audio systém; Zapaľovač cigariet.
F10	20	Výstupný zosilňovač audio jednotky
F11	7,5	Elektrická anténa; Vnútorné osvetlenie.
F12	20	Centrálne zamykanie; Multifunkčná riadiaca jednotka 2.
F13	7,5	Riadiaca jednotka motora (ECM); Hodiny; Ohrievač / klimatizácia (AC); Kontrolka imobilizéra; Multifunkčná riadiaca jednotka 2; Navigačný systém.
F14	20	Vyhrievané sedadlá
F15	30	Otváracia strecha
F 16	20	Elektrický motor okna, zadné pravé

Honda Accord (2001) – schéma poistkovej skrinky

Rok výroby: 2001.

Poistka zapaľovača cigariet (zásuvka napájania) v Honda Accord (2001) je poistka 9 v poistkovej skrinke na strane pasažiera.

Blok poistiek (motorový priestor)

Nr	Amp [A]	Popis
1	20	Svetlomet ľavý
2	(7,5)	Relé s dimmerom
3	20	Svetlomet pravý hlavný
4	20	ABS F/S
5	20	Brzdy
6	15	ACG
7	30	Motor ABS
8	15	Výstražné svetlá
9	–	Poistka rezervy
10	100	Batéria

11	20	Ventilátor chladenia
12	40	Rezerva, ACC
13	40	Motor elektrického okna
14	–	Poistka rezervy
15	40	Elektrické sedadlo
16	20	BSC
17	40	Motor ohrievača
18	40	Odmlžovanie zadného okna
19	20	Vyhrievané sedadlo
20	20	Ventilátor kondenzátora
21	50	IG1 Hlavný

Panel poistiek (strana vodiča)

Číslo	Amp [A]	Popis
1	15	Čerpadlo paliva IG1
2	10	IG1 SRS
3	7,5	IG2 HAC
4	7,5	Zrkadlo R/C
5	7,5	Deň svetlo IG2 *
6	15	ECU (ECM / PCM); Tempomat.
7	7,5	IG1 otváracia strecha
8	7,5	ACC
9	7,5	Prístrojová doska; Svetlá cúvania
10	7,5	Smerovky IG1
11	15	Bobina IG1
12	30	Intermitent IG1
13	7,5	STS
* V kanadských modeloch

PANEL POISTIEK (strana pre cestujúcich)

Nr	Amp [A]	Popis
1	30	Otvoriteľná strecha
2	20	Elektricky ovládané operadlo sedadla
3	20	Asistent sklonu sedadla
4	20	Posuvné sedadlo vodiča
5	20	Asistent riadenia sedadla
6	10	Deň svetlá*
7	20	Napájané zadné ľavé okno
8	20	Napájané predné pravé okno
9	20	Rádio; Zapaľovač cigariet.
10	10	Malé svetlá
11	7,5	Vnútorné osvetlenie; Svetlá s otvorenými dverami
12	20	Elektrické zamykanie dverí
13	7,5	Hodiny
14	7,5	Kontrola motora ABS
15	20	Napájané predné ľavé okno
16	20	Napájané zadné pravé okno
* V kanadských modeloch

Honda Accord (2003-2007) – schéma motorového priestoru poistiek

Rok výroby: 2003, 2004, 2005, 2006, 2007.

Poistka zapaľovača cigariet (zásuvka napájania) v Honda Accord (2003-2007) je poistka 9 v poistkovej skrinke v kabíne.

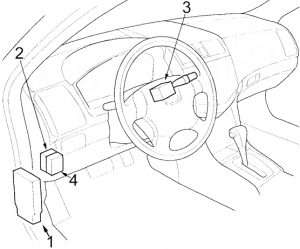

Kabína

1. Poistková skrinka
2. Riadiaca jednotka denného svietenia
3. Skupina riadenia spínača kombinovaného
4. 03-05: Riadiaca jednotka tempomatu

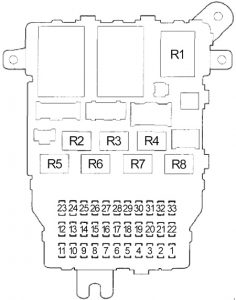

Poistková skrinka kabíny

Č.	Amp [A]	Popis
1	15	Modul riadenia aktora telesa svetlometu
2	15	Relé cievky zapaľovania (IG); Cievky zapaľovania
3	10	Relé denného svietenia
4	15	Senor pomeru vzduch-palivo; Ohrievané sekundárne senzory kyslíka (3,0 l).
5	10	Audio jednotka; Prijímač XM (’04 -’07).
6	7.5	Ambientné osvetlenie; Osvetlenie stropu; Vnútorné osvetlenie; Osvetlenie mapy; Osvetlenie batožinového priestoru; Osvetlenie kozmetického zrkadla; Elektrická vodná pumpa (hybrid).
7	10	Jednotka riadenia spínača kombinovaného; Jednotka riadenia multiplexu dverí; Modul riadenia meradla; Prijímač jednotky riadenia imobilizéra; Jednotka zobrazenia navigácie; Jednotka navigácie; Integrovaná riadiaca jednotka multiplexu (MICU).
8	20	Elektromagnetický ventil otvárača batožinového priestoru; Integrovaná riadiaca jednotka multiplexu (MICU).
9	15	2,4L a 3,0L: Zásuvka napájania príslušenstva predná; Zásuvka napájania príslušenstva zadná.
	20	Hybrid: Zásuvka napájania príslušenstva predná.
10	7.5	Jednotka senzora hmotnosti predného pasažiera (’04 -’05); Jednotka detekcie pasažierov (OPDS / ODS); Jednotka systému doplnkovej bezpečnosti (SRS).
11	30	Motor predného stierača
12	–	–
13	20	Motor sklonu sedadla predného pasažiera
14	20	Motor elektricky ovládaného sedadla vodiča; Motor predného zdvihu; Motor na aktualizáciu sedadla vodiča.
15	20	Kontrolná kontrolka vyhrievania sedadiel; Spínače vyhrievania sedadiel.
16	20	Motor elektricky nastaviteľného sklonu sedadla vodiča; Zadný motor aktualizácie.
17	20	Motor elektricky nastaviteľného sedadla pasažiera na strane
18	15	2,4L: Alternátor; Senzor polohy vačkového hriadeľa (CMP) A; Tempomat; Senzor elektrického zaťaženia (ELD); Elektromagnetický ventil riadenia motorového podpery; Elektromagnetický ventil uzávierky systému odvodu pár paliva (EVAP); Elektromagnetický ventil uzávierky systému odvodu pár paliva (EVAP); Elektromagnetický ventil uzávierky systému odvodu pár paliva; Senzor prietoku vzduchu; Doplnkový ohrievaný senzor kyslíka
	15	3,0L: Alternátor; Skupina senzora elektrického zaťaženia (ELD); Elektromagnetický ventil namontovaný na motore; Elektromagnetický ventil uzávierky výfukového systému (EVAP); Elektromagnetický ventil uzávierky výfukového systému; Doplnkový ohrievaný senzor kyslíka; Modul riadenia skupiny pohonu (PCM).
	15	Hybrid: Modul riadenia modulačného ABS / TCS (’05); Modul riadenia modulačného VSA (’06 -’07); Modul aktívneho riadenia motorového podpery (ACM); Relé ACM; Senzor pomeru vzduch-palivo (A / F); Alternátor; Skupina detektora elektrického zaťaženia (ELD); Elektromagnetický ventil namontovaný na motore; Jednotka riadenia pomocnej olejovej pumpy prevodovky (ATFP); Ventil na odvod pár paliva (EVAP); Spínač voľnobehu; Doplnkový ohrievaný senzor kyslíka; Modul riadenia systému pohonu (PCM); Modul riadenia motora (MCM).
19	15	Modul riadenia motora, skupina pohonu (ECM / PCM); Modul riadenia imobilizéra-prijímača; Palivová pumpa; Hlavné relé PGM-FI č. 2.
20	7.5	Motor predného umývača okien
21	7.5	Osvetlenie cúvania; Jednotka riadenia spínača kombinovaného; Jednotka riadenia multiplexu dverí; Indikátor spínača okna pasažiera; Integrovaná riadiaca jednotka multiplexu (MICU); Modul riadenia meradla; Modul riadenia relé; Jednotka navigácie; Indikátor deaktivácie airbagu pasažiera (’04 – ’06); Elektromagnetický zámok prevodovky (A / T); Jednotka riadenia elektrickej asistencie riadenia (EPS) (hybrid).

22	10	Jednotka doplnkového bezpečnostného systému (SRS)
23	7.5	Relé senzora pomeru vzduch-palivo (A / F); Riadiaca jednotka motora, skupina pohonu (ECM / PCM); Riadiaca jednotka ventilátora chladiča (3,0 l).
24	20	Motor zadného okna na ľavej strane
25	20	Motor zadného okna na pravej strane napájaný
26	20	Motor predného okna pre cestujúcich
27	20	Motor okna vodiča
28	20	Motor otváracej strechy; Riadiaca jednotka otváracej strechy (Coupé); Relé otvárania a zatvárania otváracej strechy (Sedan).
29	7.5	Hybrid: Ovládač kompresora A / C
30	7.5	Relé zapnutia kompresora klimatizácie; Modul zobrazenia audio-HVAC; Relé motora ventilátora; Relé ventilátora kondenzátora; Ohrievače zrkadiel (Kanada); Aktuátor zrkadla; Relé ventilátora chladiča; Motor ovládania recirkulácie; Relé vyhrievania sedadla.
31	–	–
32	7.5	Relé zásuvky napájania príslušenstva; Audio jednotka; Navigačný displej; Navigačná jednotka; Aktívna riadiaca jednotka hluku.
33	–	–
Podpery poistiek
51	7.5	Hybrid: Štartovanie; Riadiaca jednotka skupiny pohonu (PCM).
52	20	Hybrid: Zásuvka napájania príslušenstva na zadnej strane.
53	10	Hybrid: Relé riadiacej jednotky motora (MCM) č. 2.
54	15	Hybrid: Relé riadenia aktívneho systému riadenia podpery motora (ACM)
Relé
R1	Smerovky; Núdzové svetlá.
R2	Cievka zapaľovania
R3	Hlavné číslo PGM-FI 1
R4	Zásuvka napájania príslušenstva
R5	Hlavné PGM-FI č. 2 (čerpadlo paliva)
R6	Aktuátor okien
R7	Senzor pomeru vzduch-palivo (A / F)
R8	Štartovanie

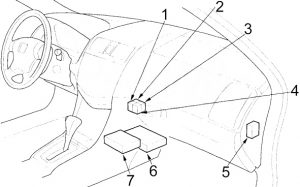

1. Relé modulu riadenia aktívneho telesa karburátora
2. Relé vyhrievania sedadla
3. Ibríd: relé zadného zásuvky napájania príslušenstva
4. Ibríd: Relé systému aktívneho riadenia motorového podpery (ACM)
5. Ibríd: Systém elektrickej asistencie riadenia (EPS) Riadiaca jednotka 2,4 l (’06 -’07), 3,0 l: modul riadenia aktívneho telesa karburátora
6. Modul riadenia motora / skupiny pohonu (ECM / PCM)
7. Jednotka systému doplnkovej bezpečnosti (SRS)

Sedan

Coupé

1. Sedan: relé otvárania strechy
2. Sedan: relé zatvárania strechy
3. Ibríd: relé modulu riadenia motora (MCM) č. 1
4. Ibríd: relé modulu riadenia motora (MCM) č. 2
5. okrem Hybrid: Prijímač XM
6. Ibríd: modul riadenia motora (MCM)
   okrem hybrid: navigačná jednotka
7. Ibríd: jednotka riadenia čerpadla paliva
8. Coupé: jednotka riadenia otvárania strechy

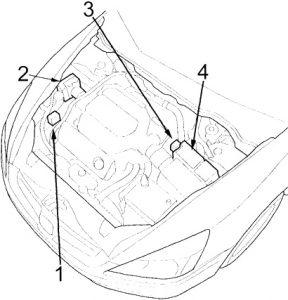

Motorový priestor

1. Priestor relé č. 2
2. Jednotka riadenia modulátora ABS / TCS alebo VSA
3. Priestor relé č. 1
4. Poistková skrinka

Poistková skrinka motorového priestoru

Č.	Amp [A]	Popis
1	10	Svetlomet ľavý (svetlomety s tlmeným svetlom)
2	30	Ohrievač zadného skla; Modul riadenia relé.
3	10	Svetlomet ľavý (svetlomety s diaľkovým svetlom)
4	15	Osvetlenie modulu zobrazenia Audio-HVAC; Osvetlenie konzoly polohy prevodovky A / T; Predné obrysové svetlá; Svetlo v odkladacej schránke; Svetlo spínača núdzových svetiel; Osvetlenie evidenčného čísla; Svetlo spínača strešného okna; Navigačná jednotka; Modul riadenia relé; Osvetlenie spínačov vyhrievania sedadiel; Zadné svetlá; Spínač svetla TCS (’03 -’05); Spínač svetla VSA (’06 -’07).
5	10	Svetlomet pravý (svetlomety s diaľkovým svetlom)
6	10	Svetlomet pravý (svetlomet s tlmeným svetlom)
7	7.5	Svetlo cúvacie; Modul riadenia relé.
8	15	Senzor polohy vačkového hriadeľa (CMP) B; Senzor polohy kľukového hriadeľa (CKP); Modul riadenia motora, skupina pohonu (ECM / PCM); Ventil riadenia vzduchu na voľnobehu (IAC); Vstrekovače; Hmotnostný prietokomer vzduchu; Hlavné relé PGM-FI; Konektor dátového pripojenia (DLC); Relé modulu riadenia aktora telesa škrtící klapky.
9	20	Motor ventilátora kondenzátora; Relé ventilátora kondenzátora.
10	–	–
11	20	2,4 l: Motor ventilátora chladiča; Relé ventilátora chladiča.
	30	3,0 l, hybrid: Motor ventilátora chladiča; Relé ventilátora chladiča.
12	7.5	Spojka kompresora klimatizácie; Relé spojky kompresora klimatizácie.
13	20	Modul riadenia modulátora ABS / TCS (’03 -’05); Modul riadenia modulátora VSA (’06 -’07); Brzdové svetlá; Modul riadenia motora, skupina pohonu (ECM / PCM); Brzdové svetlo horného stĺpika; Kontrolka zapnutia; Integrovaná riadiaca jednotka multiplexu (MICU); Klaksón.
14	40	Zosilňovač antény AM / FM; Cievka ohrievača zadného skla; Ohrievač zadného skla; Relé ohrievača zadného skla.
15	40	Poistka (poistková skrinka kabíny): č. 5, 6, 7, 8, 9; Poistka (poistková skrinka motorového priestoru): č. 7.

16	15	Relé smeroviek a núdzových svetiel
17	30	Riadiaca jednotka modulatora ABS / TCS alebo VSA
18	20	03-05: Modul riadenia ABS / TCS
	40	06-07: Modul riadenia VSA
19	40	Poistka (poistková skrinka kabína): č. 1, 2, 3, 4
20	40	Poistka (poistková skrinka kabína): č. 12, 14, 15, 16, 17
21	40	Motor ventilátora; Relé motora ventilátora.
22	100	2,4 l a 3,0 l: Batéria; Distribúcia napájania.
	120	Hybrid: Batéria; Distribúcia energie.
	70	Hybrid: Riadiaca jednotka elektrickej asistencie riadenia (EPS)
23	50	Kľúč na štartovanie
	50	Relé ovládania okien. Poistka (poistková skrinka kabína): č. 24, 25, 26, 27, 28
Relé
R1	Ventilátor chladiča
R2	Ventilátor kondenzátora klimatizácie
R3	Ohrievač zadného okna
R4	Spojka kompresora klimatizácie
R5	Motor ventilátora

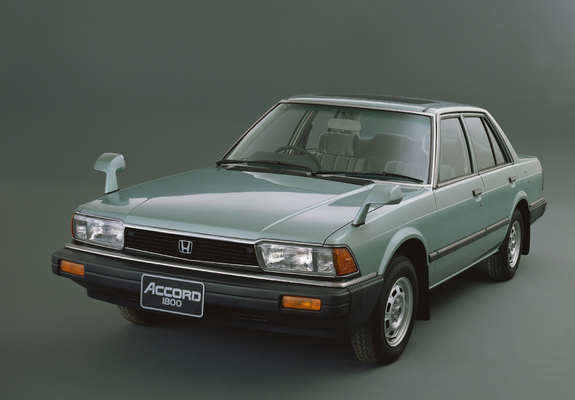

O Honda Accord (1981-2019)

Honda Accord je jedným z najznámejších modelov japonskej automobilky Honda, ktorý sa vyrába od roku 1981. Tento model je známy svojou spoľahlivosťou, komfortom a výkonom. Počas rokov výroby prešiel Accord viacerými generáciami a modernizáciami, pričom ponúkal rôzne varianty karosérie vrátane sedanov, kupé a kombi. Honda Accord bola vybavená rôznymi motormi, od úsporných štvorvalcových jednotiek až po výkonnejšie šesťvalcové motory, ktoré poskytovali výbornú rovnováhu medzi výkonom a hospodárnosťou. Tento model sa stal obľúbeným nielen medzi bežnými vodičmi, ale aj medzi automobilovými nadšencami, ktorí oceňujú jeho jazdné vlastnosti a technickú vyspelosť.

Schéma poistkovej skrinky Honda Accord

Táto stránka zobrazuje schému poistkovej skrinky pre modely Honda Accord v rokoch 1981 až 2019. Poistková skrinka sa v týchto vozidlách zvyčajne nachádza pod palubnou doskou na strane vodiča alebo v motorovom priestore. Naše diagramy ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom elektrického systému vozidla a správne pochopenie jej schémy môže pomôcť pri riešení problémov s elektrickými zariadeniami v aute.
