Ford Transit a Tourneo Connect (2021-2022) – poistková skrinka

Peter Novák

Ford Transit a Tourneo Connect – schéma poistky

Rok výroby: 2021, 2022.

Poistky zapaľovača cigariet (zásuvky napájania) v Ford Transit a Tourneo Connect sú poistky 2(predná), 33(batožinový priestor) v poistkovej skrinke v motorovom priestore.

Poloha

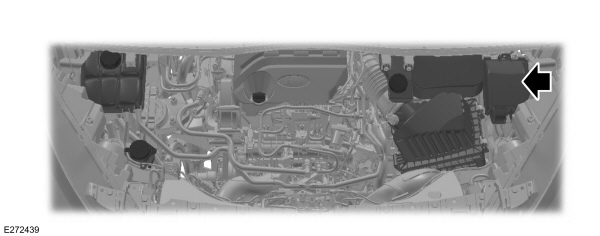

Poistková skrinka v motorovom priestore

Ford Transit a Tourneo Connect – schéma poistky

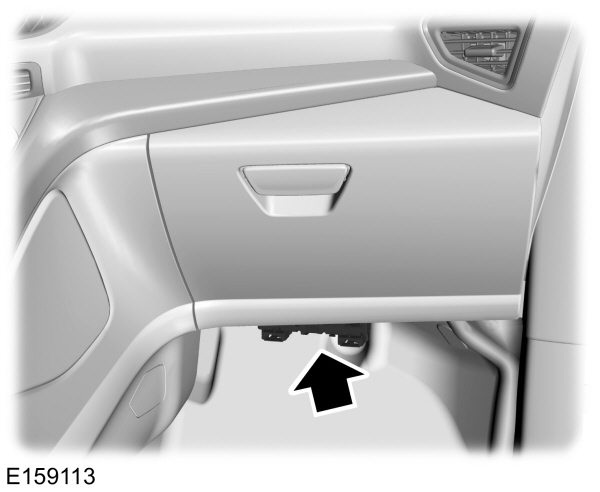

Poistková skrinka v kabíne

Ford Transit a Tourneo Connect – schéma poistky - 2

Poistková skrinka sa nachádza pod prednou odkladacou schránkou.

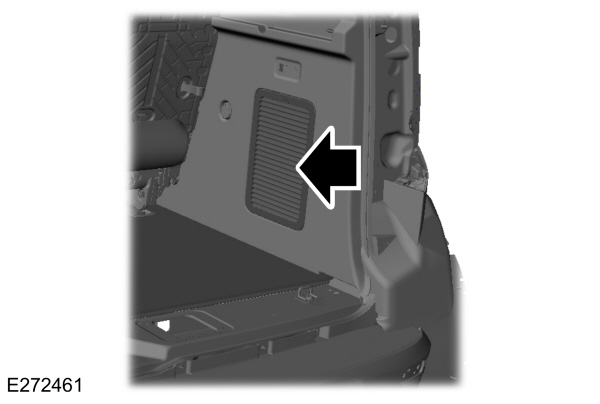

Modul ťahania prívesu

Ford Transit a Tourneo Connect – schéma poistky - 3

Poistková skrinka sa nachádza v batožinovom priestore, na pravej strane.

Vozy vyrobené od 14.09.2020 do 14.03.2021

Poistková skrinka v motorovom priestore

Vozy vyrobené od 14.09.2020 do 14.03.2021

Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
4 20 A Ventilátor
25 A Senzor prítomnosti vody v palive – Diesel.
6 15 A Stierače čelného skla.
7 15 A Stierače čelného skla.
8 15 A Čerpadlo ostrekovača zadného skla.
9 10 A Odomknutie zadných dverí nákladového priestoru;

Odomknutie zadných dverí karosérie.
10 20 A Dodatočné napájacie zásuvky v zadnej konzole.
11 20 A Dodatočné napájacie zásuvky v strednej konzole.
12 5 A Senzor dažďa.
13 20 A Stierač zadného skla.
16 20 A Slnečník.
17 15 A Zámok stĺpika riadenia.
19 10 A Odomknutie ľavých dverí.
20 20 A Dodatočné napájacie zásuvky.
21 20 A Dodatočné napájacie zásuvky vzadu.
22 5 A USB port.
25 20 A Riadiaca jednotka vstrekovania – Diesel.
26 20 A Riadiaca jednotka vstrekovania – Diesel.
27 15 A Riadiaca jednotka vstrekovania – Diesel.
28 15 A Modul riadenia prevodovky – Diesel.
29 50 A Zapaľovacie sviečky – Diesel.
31 20 A Predný pravý svetlomet.
32 10 A Spínač svetiel brzd.
33 30 A Elektricky nastaviteľné sedadlo vodiča.
34 40 A Menič jednosmerného prúdu na striedavý prúd.
35 50 A Zapaľovacie sviečky – Diesel.
37 10 A Modifikovaný konektor vozidla.
38 10 A Diagnostický konektor.
39 20 A Kúrenie parkovacieho ohrievača na palivo.
40 40 A Motor zadného ventilátora.
41 60 A Systém prevencie zablokovania kolies počas brzdenia;

Elektronický stabilizačný systém trajektórie.
42 40 A Modifikovaný konektor vozidla.
43 15 A Stavová lampa – taxi.
44 5 A Svetlomety.
Číslo Ampére [A] Popis
45 30 A Modul zadných dverí vpravo.
46 40 A Modul riadenia systémov karosérie.
47 40 A Modul ťahania prívesu.
48 20 A Vyhrievané sedadlá.
49 20 A Predný svetlomet vľavo.
50 5 A Slnečná clona.
51 30 A Systém prevencie zablokovania kolies počas brzdenia;

Elektronický systém stabilizácie trajektórie.
52 40 A Vyhrievací prvok predného skla na pravej strane.
53 10 A Spojka klimatizácie.
55 5 A Ovládač prevodovky.
56 5 A Systém prevencie zablokovania kolies počas brzdenia;

Elektronický systém stabilizácie trajektórie.
57 10 A Konektor modifikovaného vozidla.
58 10 A Modul riadenia pohonnej jednotky.
60 20 A Konektor modifikovaného vozidla.
61 15 A Systém monitorovania mŕtveho uhla;

Predná kamera parkovacej asistencie;

Zadná kamera.
62 20 A Modul riadenia systémov karosérie.
63 10 A Konektor modifikovaného vozidla.
64 5 A Nastavenie polohy svetlometov.
65 5 A Elektronický systém asistencie pri jazde.
66 5 A Riadiaca jednotka vstrekovania – Diesel;

Zapaľovacie sviečky – Diesel;

Modul riadenia pohonnej jednotky – Diesel.
67 20 A Modul riadenia pohonnej jednotky.
68 20 A Modul riadenia pohonnej jednotky.
69 15 A Modul riadenia pohonnej jednotky.
70 20 A Modul riadenia pohonnej jednotky.
73 5 A Merací prístroj hmotnosti vzduchu a senzor teploty nasávaného vzduchu.
79 10 A Vyhrievané vonkajšie zrkadlá.
80 5 A Konektor modifikovaného vozidla.
81 20 A Hlasový signál.
82 40 A Vyhrievací prvok predného skla na ľavej strane.
83 5 A Vyhrievané trysky na umývanie predného skla.
84 60 A Ventilátor
85 30 A Čerpadlo paliva.
86 30 A Štartér
87 60 A Modul zapaľovacích sviečok – Diesel.
89 40 A Motor ventilátora.
90 25 A Vyhrievanie zadného okna.
Poistková skrinka v kabíne

Vozy vyrobené od 14.09.2020 do 14.03.2021 - 2

Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
1 5 A Modul riadenia systému doplnkovej bezpečnosti.
2 5 A Interný senzor teploty a vlhkosti;

Motor zadného ventilátora.
3 10 A Modul riadenia systému aktívnej pomoci pri parkovaní.
4 10 A Spínač zapaľovania;

Tlačidlo spínača zapaľovania.
5 20 A Centrálne zamykanie.
6 10 A Menic jednosmerného prúdu;

Zamykanie dverí vodiča;

Spínač elektrického nastavenia vonkajšieho zrkadla.
7 30 A Ovládací prvok dverí vodiča.
9 5 A Vnútorné zrkadlo so funkciou automatického stmavenia;

Predná kamera systému pomoci pri parkovaní;

Kontrolná žiarovka deaktivácie airbagu pre cestujúcich.
10 10 A Modul riadenia systému doplnkovej bezpečnosti.
11 5 A Modul riadiacej jednotky systému Telematics.
Číslo Ampére [A] Popis
12 5 A Alarm proti krádeži.
13 15 A Odomknutie.
14 30 A Kontrolný prvok dverí pasažiera.
15 10 A Modul riadenia napájania batérie.
17 15 A Hlasové ovládanie;

Informačný displej a systém elektroniky spotreby;

CD prehrávač.
18 7,5 A Modul bezdrôtového nabíjania príslušenstva.
19 7,5 A Sirenka alarmu napájaná batériou.
20 10 A Akustický signál upozornenia na cúvanie.
21 7,5 A Systém vykurovania, vetrania a klimatizácie.
22 7,5 A Diagnostický konektor.   Sada indikátorov.
23 20 A Audio systém.
25 30 A Elektrické okná.
Poistková skrinka modulu ťahania prívesu
Číslo Ampére [A] Popis
1 15 A Napájanie.
2 15 A Systém štartovania.



Vozy vyrobené od 15.03.2021

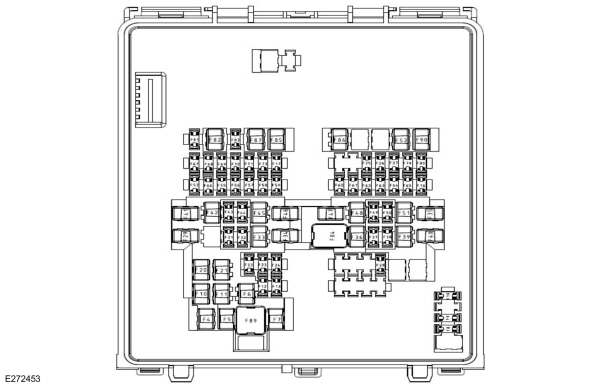

Poistková skrinka v motorovom priestore

Vozy vyrobené od 15.03.2021

Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
4 20 A Ventilátor
25 A Senzor prítomnosti vody v palive – Diesel.
6 15 A Tergáče predného skla.
7 15 A Tergáče predného skla.
8 15 A Čerpadlo ostrekovača zadného okna.
9 10 A Odomknutie zadných dverí nákladného priestoru;

Odomknutie zadných dverí karosérie.
10 20 A Dodatočné napájacie zásuvky v zadnej konzole.
11 20 A Dodatočné napájacie zásuvky v strednej konzole.
12 5 A Senzor dažďa.
13 20 A Tergáč zadného okna.
16 20 A Slnečník.
17 15 A Zámok stĺpika riadenia.
19 10 A Odomknutie ľavých dverí.
20 20 A Dodatočné napájacie zásuvky.
21 20 A Dodatočné napájacie zásuvky vzadu.
22 5 A USB port.
25 20 A Riadiaca jednotka vstrekovania – Diesel.
26 20 A Riadiaca jednotka vstrekovania – Diesel.
27 15 A Riadiaca jednotka vstrekovania – Diesel.
28 15 A Modul riadenia prevodovky – Diesel.
29 50 A Zapaľovacie sviečky – Diesel.
31 20 A Predný svetlomet pravý.
32 10 A Spínač svetiel brzdy.
33 30 A Elektricky nastaviteľné sedadlo vodiča.
34 40 A Menič jednosmerného prúdu na striedavý prúd.
35 50 A Zapaľovacie sviečky – Diesel.
37 10 A Modifikovaný konektor vozidla.
38 10 A Diagnostický konektor.
39 20 A Kúrenie parkovacieho vykurovania na palivo.
40 40 A Motor zadného ventilátora.
41 60 A Systém prevencie zablokovania kolies počas brzdenia;

Elektronický systém stabilizácie trajektórie.
42 40 A Modifikovaný konektor vozidla.
43 15 A Stavová lampa – taxi.
44 5 A Svetlomety.
Číslo Ampére [A] Popis
45 30 A Modul zadných dverí vpravo.
46 40 A Modul riadenia systémov karosérie.
47 40 A Modul ťahania prívesu.
48 20 A Vyhrievané sedadlá.
49 20 A Predný svetlomet vľavo.
50 5 A Slnečná clona.
51 30 A Systém prevencie zablokovania kolies počas brzdenia;

Elektronický systém stabilizácie trajektórie.
52 40 A Hrejivý prvok predného skla na pravej strane.
53 10 A Spojka klimatizácie.
55 5 A Kontrolér prevodovky.
56 5 A Systém prevencie zablokovania kolies počas brzdenia;

Elektronický systém stabilizácie trajektórie.
57 10 A Konektor modifikovaného vozidla.
58 10 A Modul riadenia pohonnej jednotky.
60 20 A Konektor modifikovaného vozidla.
61 15 A Systém monitorovania mŕtveho uhla;

Predná kamera parkovacieho asistenta;

Zadná kamera.
62 20 A Modul riadenia systémov karosérie.
63 10 A Konektor modifikovaného vozidla.
64 5 A Nastavenie polohy svetlometov.
65 5 A Elektronický systém asistencie pri jazde.
66 5 A Riadiaca jednotka vstrekovania – Diesel;

Zapaľovacie sviečky – Diesel;

Modul riadenia pohonnej jednotky – Diesel.
67 20 A Modul riadenia pohonnej jednotky.
68 20 A Modul riadenia pohonnej jednotky.
69 15 A Modul riadenia pohonnej jednotky.
70 20 A Modul riadenia pohonnej jednotky.
73 5 A Merač hmotnosti vzduchu a senzor teploty nasávaného vzduchu.
79 10 A Vyhrievané vonkajšie zrkadlá.
80 5 A Konektor modifikovaného vozidla.
81 20 A Hlasový signál.
82 40 A Hrejivý prvok predného skla na ľavej strane.
83 5 A Vyhrievané trysky na umývanie predného skla.
84 60 A Ventilátor
85 30 A Čerpadlo paliva.
86 30 A Štartér
87 60 A Modul zapaľovacích sviečok – Diesel.
89 40 A Motor ventilátora.
90 25 A Vyhrievanie zadného okna.

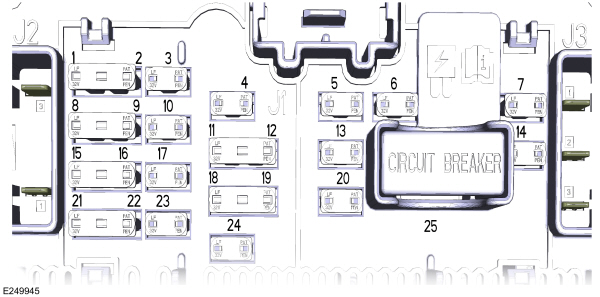

Poistková skrinka v kabíne

Vozy vyrobené od 15.03.2021 - 2

Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
1 5 A Modul riadenia systému doplnkovej bezpečnosti.
2 5 A Interný senzor teploty a vlhkosti;

Motor zadného ventilátora.
3 10 A Modul riadenia systému aktívnej pomoci pri parkovaní.
4 10 A Spínač zapaľovania;

Tlačidlo spínača zapaľovania.
5 20 A Centrálne zamykanie.
6 10 A Menic jednosmerného prúdu;

Zamykanie dverí vodiča;

Spínač elektrického nastavenia vonkajšieho zrkadla.
7 30 A Ovládací prvok dverí vodiča.
9 5 A Vnútorné spätné zrkadlo s funkciou automatického stmavenia;

Predná kamera systému pomoci pri parkovaní;

Kontrolná žiarovka deaktivácie airbagu pre cestujúcich.
10 10 A Modul riadenia systému doplnkovej bezpečnosti.
11 5 A Modul riadiacej jednotky systému Telematics.
Číslo Ampére [A] Popis
12 5 A Alarm proti krádeži.
13 15 A Odomknutie.
14 30 A Kontrolný prvok dverí pasažiera.
15 10 A Modul riadenia napájania batérie.
17 15 A Hlasové ovládanie;

Informačný displej a systém elektroniky spotreby;

CD prehrávač.
18 7,5 A Modul bezdrôtového nabíjania príslušenstva.
19 7,5 A Sirenka alarmu napájaná batériou.
20 10 A Akustický signál upozornenia na cúvanie.
21 7,5 A Systém vykurovania, vetrania a klimatizácie.
22 7,5 A Diagnostický konektor;

Súprava indikátorov.
23 20 A Audio systém.
25 30 A Elektrické okná.
Poistková skrinka modulu ťahania prívesu
Číslo Ampére [A] Popis
1 15 A Napájanie.
2 15 A Systém štartovania.

O Ford Transit a Tourneo Connect (2021-2022)

Ford Transit a Tourneo Connect pre modelové roky 2021-2022 sú populárne dodávky a osobné vozidlá, ktoré kombinujú praktickosť s moderným dizajnom. Tieto vozidlá sú známe svojou priestrannosťou a flexibilitou, čo ich robí ideálnymi pre podnikanie aj rodinné použitie. Ford Transit je vybavený rôznymi možnosťami motorov, vrátane dieselových a benzínových variantov, ktoré ponúkajú spoľahlivý výkon a efektívnu spotrebu paliva. Tourneo Connect ponúka komfortné sedenie a pokročilé technológie, ktoré zvyšujú bezpečnosť a pohodlie cestujúcich. Oba modely sú navrhnuté tak, aby poskytovali vynikajúci jazdný zážitok a všestrannosť pre rôzne potreby.

Schéma poistkovej skrinky Ford Transit a Tourneo Connect

Táto stránka zobrazuje schému poistkovej skrinky pre Ford Transit a Tourneo Connect, ktorá je nevyhnutná pre údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza v motorovom priestore alebo pod prístrojovou doskou, čo uľahčuje prístup k poistkám. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla a správne fungovanie všetkých jeho elektrických súčastí.
