Volkswagen Sharan (1996-2009) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Sharan (1996–2009), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.

Volkswagen Sharan – schéma poistkovej skrinky

Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Poistka zapaľovača cigariet (zásuvka napájania) v Volkswagen Sharan je poistka 7 alebo 35 (v závislosti od verzie) v poistkovej skrinke v kabíne.

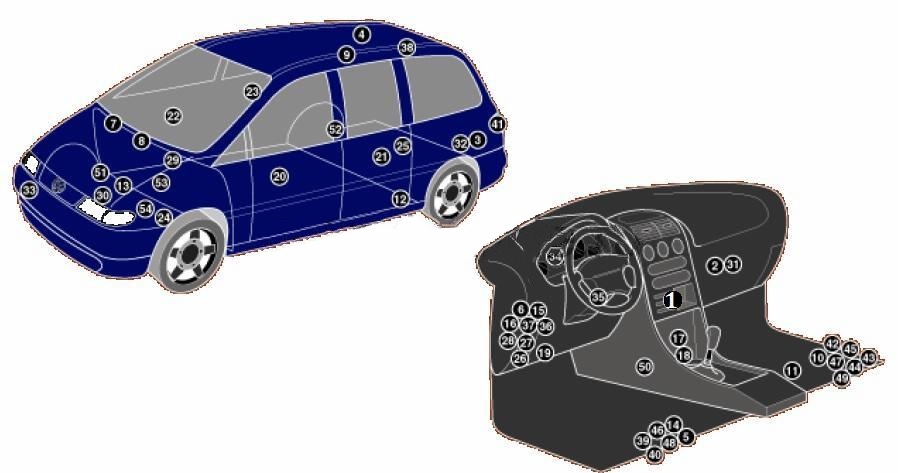

Poloha

1	Jednotka elektronického ovládania klimatizácie
2	Jednotka ovládania motora ventilátora kúrenia, predná (s automatickou reguláciou teploty)
3	Jednotka ovládania motora ventilátora kúrenia zadná (s automatickou reguláciou teploty)
4	Amplifikátor signálu antény – za panelom strechy
5	Centralina antifurto Centralina blokovania centrálne – pod sedadlom vodiča (^ 08/97)
6	Centralina antifurto – v multifunkčnej jednotke (09/97 ^)
7	Signálny systém proti krádeži – rezonátor systému nasávania (^ 04/00)
8	Signálny systém proti krádeži – rezonátor systému nasávania (05/00 ^)
9	Anténa audio – zadné pravé okno
10	Pomocná batéria – pod sedadlom pasažiera, ak je prítomná
11	Relé pomocnej batérie (11/98 ^) – pod predným pravým sedadlom
12	Jednotka pomocného ovládania kúrenia
13	Batéria batérie
14	Centralina blokovania centrálne – v jednotke systému proti krádeži – pod sedadlom vodiča (^ 08/97)
15	Centralina blokovania centrálne – v multifunkčnej jednotke (09/97 ^)
16	Jednotka ovládania (alarm) — poistka/poistková skrinka 2 na palubnej doske
17	Jednotka ovládania tempomatu (tempomat)
18	Diagnostický konektor (DLC) – ^ 04/00 – pod predným zapaľovačom cigariet
19	Diagnostický konektor (DLC) – 05/00 ^
20	Jednotka ovládania elektrického okna predného ľavého – dvere
21	Jednotka ovládania elektrického okna zadného ľavého – dvere
22	Kontrolór zdviháka okna predného pravého – dvere
23	Kontrolór okna zadného pravého – dvere
24	Jednotka ovládania motora ventilátora chladenia
25	Jednotka elektronického ovládania 4WD – na kĺbe
26	Poistková skrinka / relé, sada indikátorov 1 – v multifunkčnej jednotke (09/97 ^)
27	Panel poistkovej skrinky / relé 2

28	Panel poistkovej skrinky / relé 3
29	Poistková skrinka / relé, motorový priestor 1
30	Poistková skrinka / relé, motorový priestor 2
31	Odpor motora ventilátora kúrenia, predný (manuálne nastavenie teploty)
32	Odpor motora ventilátora kúrenia, zadný (manuálne nastavenie teploty)
33	Akustické signály – za nárazníkom
34	Jednotka riadenia imobilizéra – za sadou ukazovateľov
35	Antenna ad anello dell’imobilizéra – blízko zapaľovania
36	Relé smeroviek – v multifunkčnej riadiacej jednotke
37	Multifunkčná riadiaca jednotka – v poistkovej skrinke / relé 1 na prístrojovej doske – funkcie: odmrazovanie čelného skla / odmrazovanie zadného skla, predné stierače / zadný stierač, smerovky, núdzové svetlá, vnútorné osvetlenie, elektrické okná, centrálne zamykanie, centrálne zamykanie na diaľkové ovládanie, systém proti krádeži
38	Antenna pre navigačný systém, telefón
39	Kontrolér parkovacej asistencie – pod sedadlom vodiča
40	Signalizátor parkovacieho systému, predný – pod sedadlom vodiča
41	Signalizátor parkovacieho systému, zadný – pod krytom zadného svetla
42	Pomocná poistka (30A / 40A), pomocná batéria – pod pravým predným sedadlom
43	Pomocná poistka (30A), pomocné kúrenie (09.01 ^) – pod pravým predným sedadlom
44	Pomocná poistka (15A), zásuvka napájania príslušenstva 1 ^ 1/98 – 05/00) – pod pravým predným sedadlom
45	Pomocná poistka (15A), ďalšia zásuvka napájania 2 ^ 1/98 – 05/00) – pod pravým predným sedadlom
46	Kontrolér vyhrievania sedadla, strana vodiča – pod sedadlom vodiča
47	Kontrolér vyhrievania sedadla, strana pasažiera – pod sedadlom pasažiera
48	Senzor bočnej kolízie, strana vodiča – pod sedadlom vodiča
49	Senzor bočnej kolízie, strana pasažiera – pod sedadlom pasažiera
50	Jednotka elektronického riadenia SRS
51	Senzor výšky karosérie, predný – kontrola uhla svetlometov na stabilizátore
52	Senzor výšky karosérie, zadný – nastavenie uhla svetlometov – poloosa zadná pravá
53	Jednotka elektronického riadenia prevodovky – motorový priestor, ľavá
54	Senzor rýchlosti vozidla – v kontrolnom bode

Kabína

Hlavné poistkové skrinky a relé sa nachádzajú na ľavej strane prístrojovej dosky, za ochranným krytom. Za ním sa nachádza ďalšia reléová skrinka.

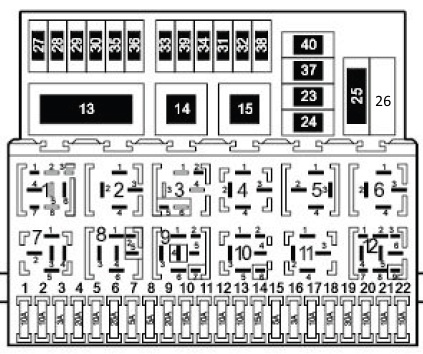

Poistková skrinka – vw sharan popis poistiek

1	–
2	(72) Relé stierača zadného okna
3	(30/109) Relé riadenia motora – ADY / AKT / 1Z / AHU / AFN
4	(18) Relé obvodov pomocného napájania
5	–
6	(21/22) Relé alarmu
7	(95) Relé čerpadla ostrekovača svetlometov
8	(19/99) Relé prerušovanej činnosti stieračov predného skla
9	(36) Akustický signál svetlometov
10	(53) Relé hmlových svetiel
11	(53) Relé klaksónu
12	(167) Relé čerpadla paliva – AAA / ADY / AKT
13	(128) Relé pre zapnutie diaľkových svetiel
14	(169) Vyhrievané relé zadného okna
15	(53/204) Relé motora stieračov predného skla
F1	(10A) Ľavý svetlomet – stretávacie svetlo, uhol ľavého svetlometu
F2	(10A) Pravý svetlomet – stretávacie svetlo, nastavenie pravých svetlometov
F3	(3A) Svetlá evidenčnej značky
F4	(20A) Stierač; Ostrekovač zadného okna; Systém denného svietenia; Motor ventilátora klimatizácie/ohrev – zadný.
F5	(10A) Stierač predného skla; Vyhrievače trysiek ostrekovača predného skla.
F6	(25A) Systém klimatizácie; Motor ventilátora klimatizácie/ohrev.
F7	(5A) Bočné/zadné svetlo vpravo; Svetlo motorového priestoru.
F8	(5A) Ľavé svetlá
F9	(20A) Vyhrievané zadné okno; Relé odmrazovania.
F10	(15A) Zadné hmlové svetlá
F11	(10A) Ľavý svetlomet
F12	(10A) Pravý svetlomet

F13	(10A) Klaksón
F14	(15A) Svetlo(a) cúvacie; Tempomat; Vyhrievané relé predného skla; Centrálne zamykanie; Elektrické okná; Elektrické spätné zrkadlá; Vyhrievanie sedadiel, klimatizácia; Stacionárne vyhrievanie; Systém 4WD; Automatická prevodovka; Osvetlenie voliča automatickej prevodovky.
F15	(5A / 10A) Systém riadenia motora; Imobilizér; Osvetlenie voliča prevodovky; Vyhrievač odvzdušňovacieho ventilu bloku; Ventil systému recirkulácie výfukových plynov (EGR); Ventil batérie pár paliva.
F 16	(3A) Hodiny; Vnútorné svetlo – predné; Svetlo v odkladacej schránke; Relé rozmrazovača zadného okna; Sada ukazovateľov.
F17	(10A) Smerovky
F18	(10A) Čerpadlo paliva lambda sonda vyhrievaná – AAA / ADY / AKT
F19	(30A) Modul riadenia motora ventilátora chladenia; Motor ventilátora chladenia.
F20	(10A) Spínač brzdových svetiel (senzor polohy pedála brzdy)
F21	(10A) Sada ukazovateľov; Hodiny; Audio systém; CD menič; Audio zosilňovač; Vnútorné svetlá; Otvoriteľná strecha.
F22	(10A) Klimatizácia; Diagnostický konektor (DLC).
F23	(7,5 A) Modul riadenia motora ventilátora chladenia; Motor čerpadla chladiacej kvapaliny; Magnetická spojka kompresora klimatizácie.
F24	(30A) Stierač predného skla
F25	(60A) Zapaľovacie sviečky
F26	Rezerva
F27	(50A) Vyhrievané predné okno
F28	(30A) Modul riadenia ABS
F29	(30A) Modul riadenia ABS
F30	(10A) Centrálne zamykanie
F31	(10A) Centrálne zamykanie; Klaksón proti krádeži.
F32	(10A) Centrálne zamykanie; Varovné svetlá – systém proti krádeži.
F33	(25A / 30A) Pomocné vyhrievanie
F34	(25A) Motor ventilátora klimatizácie/vyhrievača – zadný
F35	(20A) Zapaľovač cigariet; Elektrický konektor pre príves; Konektory napájania karosérie.
F36	(10A) Telefón
F37	(30A) Elektrické okná
F38	(20A) Rezerva
F39	(25A) Predný modul Climatronic
F40	(5A) Rýchlosť relé 1 a 2 motora ventilátora chladenia

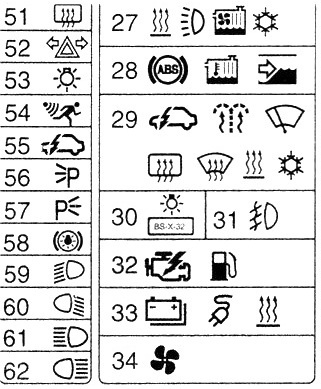

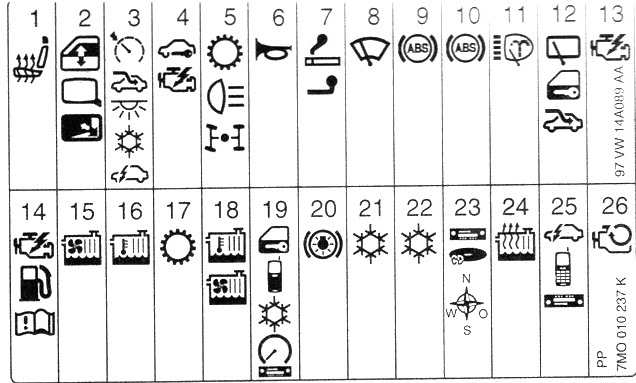

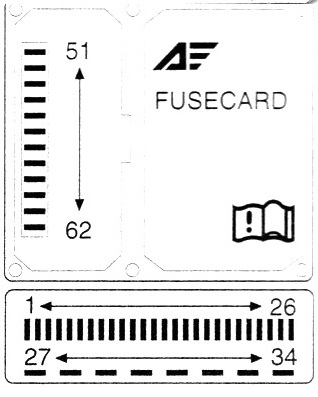

Typ 2

Zoznam poistiek sa nachádza na štítku umiestnenom na zadnej strane ochranného krytu.

Účel

1	(20A) Vyhrievané sedadlá
2	(10A) Elektrické okná; Elektrické spätné zrkadlá.
3	(5) Tempomat; Otvoriteľná strecha; Osvetlenie odkladacej schránky; Hodiny; Navigačný systém; Systém klimatizácie; Stacionárne kúrenie; Multifunkčná jednotka/prístrojová doska.
4	(10A) Riadenie motora; Imobilizér; Ohrievač odvzdušňovacieho uzáveru bloku – AAA / AMY / ANU.
5	(15A) Svetlo(á) cúvania; Automatická prevodovka (AT); Systém AWD.
6	(10A / 25A) Hlasový signál
7	(20A) Zapaľovač cigariet
8	(30A) Stierač a umývač čelného skla
9	(30A) Systém proti zablokovaniu (ABS)
10	(30A) Systém proti zablokovaniu (ABS)
11	(20A) Umývač svetlometov
12	(15A) Otvoriteľná strecha; Hodiny; Multifunkčný modul: Centrálne zamykanie, Stierač a umývač zadného skla.
13	(3A) Riadenie motora – benzín
14	(10A/20A/25A/30A) riadenie motora;
15	(30A) Motor ventilátora chladenia – AAA / AFN / AHU
16	(15A / 30A) Motor ventilátora chladenia (06/00 ^)
17	(10A) Automatická prevodovka
18	(5A/10A) Motor ventilátora chladenia
19	(5A) Centrálne zamykanie; Telefón; Klimatizácia; Sada ukazovateľov; Audio systém; Systém parkovania (11/98-05/00); Diagnostický konektor (DLC).
20	(10A) Brzdové svetlá
21	(25A/30A) klimatizácia
22	(25A/30A) klimatizácia
23	(10A) Audio systém; CD menič audio systému; Navigačný systém.

24	(25A) Pomocné kúrenie
25	(3A) Multifunkčný modul; Telefón; Audio systém.
26	(30A) Relé blokovania štartovania/relé svetiel cúvania
27	(25A) Klimatizačný systém; Motor ventilátora chladenia.
28	(10A) Systém proti zablokovaniu (ABS); Motor ventilátora chladiacej kvapaliny; Stierač a umývač čelného skla.
29	(5A) Multifunkčný modul; Kúrenie trysiek umývača čelného skla; Stierač čelného skla (-^10/98); Vyhrievané predné sklo; Vyhrievané zadné sklo; Pomocné kúrenie; Vetranie kúrenia (-10/98); Klimatizácia.
30	(3A) Svetlá evidenčného čísla
31	(15A) Hmlové svetlá
32	(3A/10A) Riadenie motora-ADY / AAAAJ H / AKT / ANU
33	(25A) Elektrický konektor pre príves; Konektor napájania karosérie (12v); Pomocná batéria.
34	(25A) Systém kúrenia a vetrania
51	(20A) Vyhrievané zadné sklo
52	(20A) Smerovky
53	(10A) Vnútorné svetlá
54	(10A) Systém proti krádeži
55	(5A) Svetlá na otvorenie dverí; Sada smeroviek; Systém proti krádeži; Centrálne zamykanie; Elektrické okná.
56	(5A) Pravý bočný ukazovateľ; Bočné obrysové svetlá pravé zadné.
57	(5A) Ľavé zadné svetlá
58	(10A) Kontrola uhla svetlometov
59	(10A/15A) Ľavý svetlomet – diaľkové svetlo
60	(10A/15A) Pravý svetlomet – diaľkové svetlo
61	(10A) Ľavý svetlomet – stretávacie svetlo
62	(10A) Pravý svetlomet – stretávacie svetlo

Poistkové relé

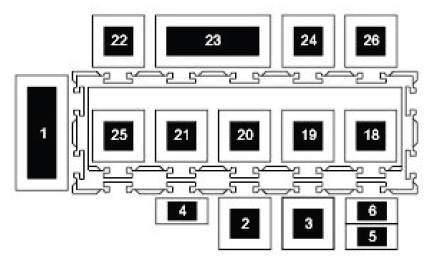

Typ 1

Poistková skrinka

Schéma

Funkcie prvkov

• 1 Diagnostika rozdeľovača
• 2 svorky odbočky 15a
• 3 svorky odbočky 58b
• Rozdeľovač signálu 4 rýchlosti
• 5 Svorka odbočky 54
• 6 Rozdeľovač konečný deaktivovaný dverami
• 18 – Relé prepínania reproduktorov rádia – telefón
• 19 – Relé denného svietenia (200)
• rezerva
• 31 – Relé okien zadnej ventilácie (149)
• 22 – Relé vyhrievania čelného skla (170)
• 23 – Nepoužíva sa
• 24 – Relé pre elektrické zdviháky okien (53)
• 25 – Relé ventilátora prívodu vykurovača vzadu (94)
• 26 – Relé upozornenia na nezapnutý bezpečnostný pás

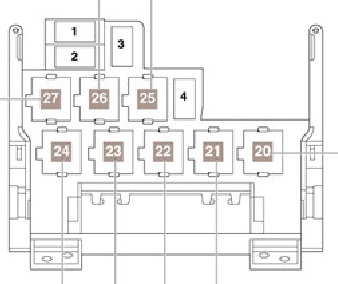

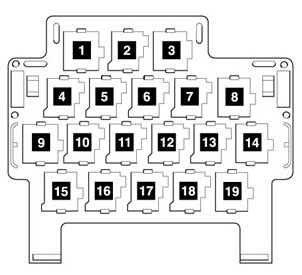

Typ 2

Poistková skrinka

Účel

1	(361) Jednotka riadenia ohybu zrkadiel
2	(361) Jednotka riadenia ohybu zrkadiel
3	Relé spínača audio / telefónneho reproduktora
4	(94) Relé motora ventilátora vykurovania – bez klimatizácie
5	(53/131/181) Relé odpojenia motora ventilátora chladenia (po vypnutí motora)
6	(175) Relé blokovania štartovania / relé svetiel cúvania
7	(106) Relé pomocného vykurovania (^ 04/98)
8	(95) Relé čerpadla ostrekovača svetlometov
9	(200) Relé denného svietenia – ak je prítomné
10	(53/404) Relé klaksónu
11	(94) Relé elektromagnetickej spojky kompresora klimatizácie – AFN / AHU
12	(168) Relé elektromagnetickej spojky kompresora klimatizácie
13	(153) Dióda
14	(185) Relé imobilizéra
15	(114) Relé motora ventilátora vykurovania – pomocné vykurovanie (^ 04/98)
16	(149) Relé elektrických zadných okien
17	(53/404) Pomocné relé vykurovania
18	(94) Relé čerpadla chladiacej kvapaliny
19	(109) Relé riadenia motora

Dodatočná poistková skrinka

Popis

1. 50A – Predné vyhrievané okno
2. 50A – Doplňková vzduchová pumpa, 25A – Pomocné kúrenie
3. 25A – Pomocné kúrenie
4. 30A – Oddelená poistka pre okná – zdviháky

20	(404) Relé fungovania pomocného vykurovania
21	(53) Relé motora stierača čelného skla; Relé ventilátora chladiča (361).
22	(53) Relé čerpadla vypúšťaného vzduchu; Relé vyhrievaných vonkajších zrkadiel (404).
23	(100) Relé vyhrievaného zadného okna
24	(167) Relé čerpadla paliva a ventilátora (53)
25	(53) Relé vykurovania chladiacej kvapaliny
26	(100) Relé pomocných obvodov zapínania
27	(114) Relé odpojenia magnetickej spojky kompresora klimatizácie

Vano motore

Poistková skrinka hlavných napájania sa nachádza vedľa batérie a je zakrytá viečkom.

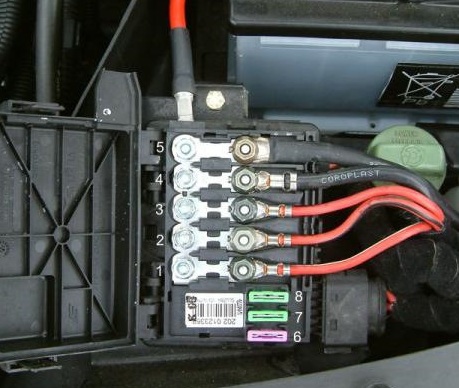

Hlavná skrinka

Popis

1. 60A – Zapaľovacie sviečky
2. 40A – Ventilátor chladiča
3. 40/60A – Rotor chladiča
4. 110A – Interiér salónu
5. 150A – alternátor
6. 3A – Multifunkčná jednotka
7. 30A – ABS
8. 30A – ABS (čerpadlo)

V niektorých modeloch je nainštalovaná ďalšia prídavná jednotka

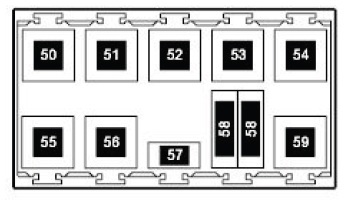

Prídavná skrinka

Popis

• 50 – Relé odpojenia klimatizácie (114)
• 51 – Relé deaktivácie klimatizácie (147)
• 52 – Rezerva
• 53 – Rezerva
• 54 – Relé vyhrievania s vysokým výkonom (103)
• 55 – Relé svetiel štartovania a svetiel cúvania (158)
• 56 – Relé čerpadla vzduchu (53)
• 57 – Relé sekundárneho čerpadla vzduchu
• 58 – Poistka ventilátora chladiča, zapaľovacie sviečky vykurovacích prvkov pre chladiacu kvapalinu
• 59 – Relé nízkopodnikového vyhrievania (103)

O Volkswagen Sharan (1996-2009)

Volkswagen Sharan je obľúbený rodinný automobil, ktorý bol vyrábaný v rokoch 1996 až 2009. Tento model sa vyznačuje priestranným interiérom, ktorý poskytuje pohodlné sedenie pre sedem pasažierov. Sharan bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, čo umožňovalo zákazníkom vybrať si podľa svojich preferencií a potrieb. Automobil bol známy svojou spoľahlivosťou a praktickosťou, čo ho robilo ideálnou voľbou pre rodiny a dlhé cesty.

Schéma poistkovej skrinky Volkswagen Sharan

Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Sharan, ktorá je nevyhnutná pre identifikáciu a riešenie problémov s elektrickým systémom vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod palubnou doskou a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité poznať jej štruktúru a funkciu.
