Opel Astra J (2013-2018) – poistková skrinka

Opel Astra J (Astra IV) 2013 – schéma poistkovej skrinky

Rok výroby: 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v Opel Astra J (2013) je poistka 6 v poistkovej skrinke.

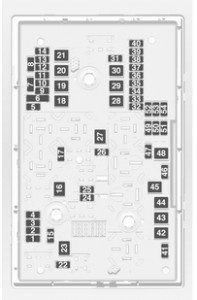

Poistková skrinka v motorovom priestore

Poistková skrinka sa nachádza v prednej ľavej časti motorového priestoru. Odstráňte kryt a zdvihnite ho, kým sa nezastaví. Odstráňte kryt vertikálne nahor.

Č.	Popis
1	Modul riadenia motora
2	Lambdová sonda
3	Vstrekovanie paliva, systém zapaľovania
4	Vstrekovanie paliva, systém zapaľovania
5	–
6	Vyhrievanie zrkadla
7	Ovládanie ventilátora
8	Lambdová sonda, motor
9	Senzor zadného okna
10	Senzor batérie
11	Uvoľnenie batožinového priestoru
12	Modul adaptívneho predného osvetlenia
13	–
14	Stierač zadného okna
15	Modul riadenia motora
16	Motorček štartovania
17	Modul riadenia prevodovky
18	Vyhrievané zadné sklo
19	Elektrické predné okná
20	Elektrické zadné okná
21	ABS
22	Ľavý stretávací svetlomet (halogén)
23	Systém umývania svetlometov
24	Pravý stretávací svetlomet (xenón)
25	Ľavý stretávací svetlomet (xenón)
26	Hmlové svetlá

27	Ohrievanie nafty
28	–
29	Elektrická parkovacia brzda
30	ABS
31	–
32	Airbag
33	Adaptívne predné osvetlenie
34	–
35	Elektrické okná
36	–
37	Elektromagnetický ventil na odvodnenie nádrže
38	Čerpadlo na vákuum
39	Modul riadenia systému paliva
40	Predný stierač; Zadný stierač.
41	Pravý diaľkový svetlomet (halogén)
42	Ventilátor chladiča
43	Stierky
44	–
45	Ventilátor chladiča
46	–
47	Klakson
48	Ventilátor chladiča
49	Čerpadlo paliva
50	Nastavenie svetlometov
51	Uzáver vzduchu
52	Prídavný ohrievač – dieselový motor
53	Modul riadenia prevodovky; Modul riadenia motora.
54	Monitorovanie kabeláže

Poistková skrinka palubnej dosky

V vozidlách s volantom naľavo sa poistková skrinka nachádza za odkladacou schránkou v palubnej doske. Otvorte odkladaciu schránku a posuňte ju doľava, aby ste ju odblokovali. Spustite priestor pre cestujúcich a odstráňte ho.

V vozidlách s volantom napravo sa poistková skrinka nachádza za krytom v odkladacej schránke. Otvorte odkladaciu schránku, otvorte kryt a prehnite ho.

Číslo	Popis
1	Displej
2	Lesklé vonkajšie
3	Lesklé vonkajšie
4	Rádio
5	Infotainment systém
6	Predná napájacia zásuvka
7	Elektrická zásuvka na zadnom sedadle
8	Ľavý stretávací svetlomet
9	Pravý stretávací svetlomet
10	Zamykanie dverí
11	Vnútorný ventilátor
12	–

13	–
14	Diagnostický konektor
15	Airbag
16	–
17	Impianto klimatizácie
18	Predpoistka: Rádio; Infotainment, Displej.
19	Svetlá brzdenia; Zadné svetlá; Vnútorné svetlá.
20	–
21	–
22	Zapaľovanie
23	Riadiaca jednotka karosérie
24	Riadiaca jednotka karosérie
25	–
26	Elektrická zásuvka v batožinovom priestore (ak nie je poistková skrinka v batožinovom priestore) (len Sports tourer).

Poistková skrinka v batožinovom priestore

Hatchback 3 dvere, hatchback 5 dverí

Poistková skrinka sa nachádza na ľavej strane batožinového priestoru za krycím panelom.

Tourer športový

Poistková skrinka sa nachádza na ľavej strane batožinového priestoru za krycím panelom.

Č.	Popis
1	Modul prívesu
2	Výstup prívesu
3	Asistent parkovania
4	–
5	–
6	–
7	–
8	Alarmový systém
9	–
10	–
11	Modul prívesu, zásuvka prívesu
12	–
13	Výstup prívesu
14	–
15	–

16	–
17	–
18	–
19	Vyhrievanie volantu
20	Otvoriteľná strecha
21	Vyhrievanie sedadla
22	–
23	–
24	–
25	–
26	–
27	–
28	–
29	–
30	–
31	Zosilňovač, subwoofer
32	Aktívny systém odpruženia; Upozornenie na opustenie jazdného pruhu.

Opel Astra J (Astra IV) (2014-2018) – schéma poistkovej skrinky

Rok výroby: 2014, 2015, 2016, 2017, 2018.

Poistky zapaľovača cigariet/napájacích zásuviek v Opel Astra J sú poistky č. 6 (predná napájacia zásuvka), č. 7 (zadná napájacia zásuvka), č. 26 (priestor pre náklad napájacej zásuvky) v poistkovej skrinke prístrojovej dosky a poistka č. 17 (napájacia zásuvka) v poistkovej skrinke v priestore pre náklad.

Poloha poistkovej skrinky

Motorový priestor

Poistková skrinka sa nachádza v prednej ľavej časti motorového priestoru.

Odstráňte kryt a zdvihnite ho, kým sa nezastaví. Odstráňte kryt vertikálne nahor.

Prístrojová doska

V vozidlách s volantom naľavo sa poistková skrinka nachádza za priestorom pre odkladacie schránky v prístrojovej doske.

Otvorenie priestoru a posunutie doľava na odomknutie. Zložiť priestor a odstrániť ho. Otvorte priestor pre odkladacie schránky, potom otvorte kryt a zložte ho.

Poistková skrinka v priestore pre náklad (batožinový priestor)

Poloha poistiek v batožinovom priestore:

Hatchback s 3 dverami, hatchback s 5 dverami:

Poistková skrinka sa nachádza na ľavej strane priestoru pre náklad za krytom.

Športový tourer:

Poistková skrinka sa nachádza na ľavej strane priestoru pre náklad za krytom.

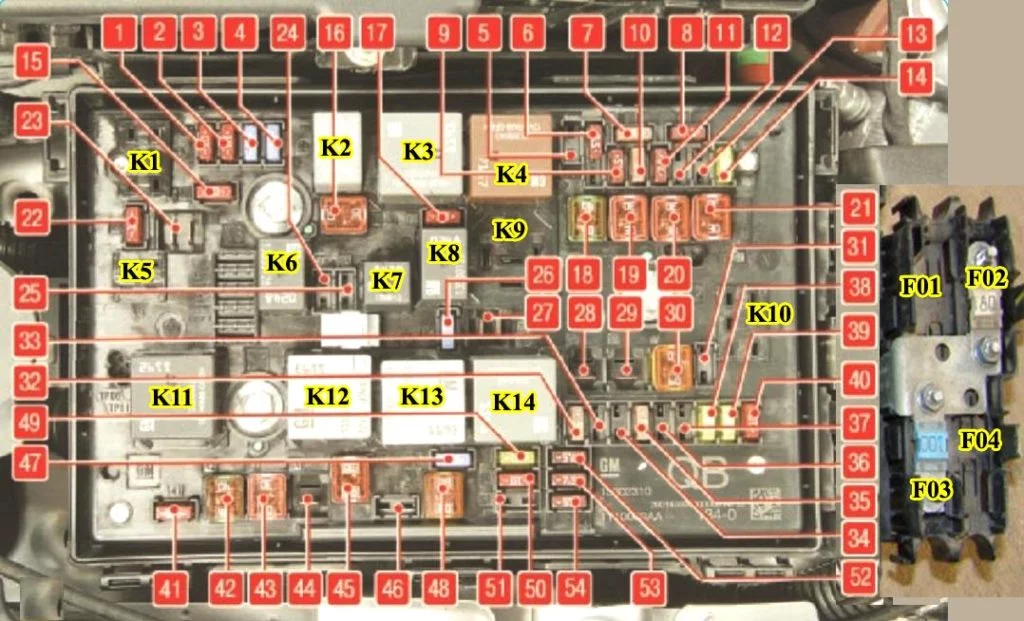

Poistková skrinka v motorovom priestore

Poistková skrinka sa nachádza v prednej ľavej časti motorového priestoru. Odstráňte kryt a zdvihnite ho, kým sa nezastaví. Odstráňte kryt vertikálne nahor.

Číslo	Popis
1	Modul riadenia motora
2	Lambdová sonda
3	Vstrekovanie paliva, systém zapaľovania
4	Vstrekovanie paliva, systém zapaľovania
5	–
6	Vyhrievanie zrkadiel; Systém proti krádeži.
7	Kontrola ventilátora; Modul riadenia motora; Modul riadenia prevodovky.
8	Lambdová sonda; Chladenie motora.
9	Senzor zadného okna
10	Senzor batérie vozidla
11	Uvoľnenie batožinového priestoru
12	Adaptívne predné osvetlenie; Automatická kontrola svetla,
13	ABS
14	Stierka zadného okna
15	Modul riadenia motora
16	Motorček štartovania
17	Modul riadenia prevodovky
18	Vyhrievané zadné sklo
19	Elektrické predné okná
20	Elektrické zadné okná
21	Elektrické zadné centrum
22	Ľavý stretávací svetlomet (halogén)
23	Systém umývania svetlometov
24	Pravý stretávací svetlomet (xenón)
25	Ľavý stretávací svetlomet (xenón)
26	Predné hmlové svetlá

27	Vyhrievanie nafty
28	Spustiť systém zastavenia
29	Elektrická parkovacia brzda
30	ABS
31	Adaptívny tempomat
32	Airbag
33	Adaptívne predné osvetlenie; Automatická kontrola svetla.
34	Recirkulácia výfukových plynov
35	Externé zrkadlo, senzor dažďa
36	Kontrola klímy
37	Elektromagnetický ventil na vypúšťanie nádrže
38	Vakuová pumpa
39	Centrálny kontrolný modul
40	Striekací systém čelného skla; Striekací systém zadného okna.
41	Pravý diaľkový svetlomet (halogén)
42	Ventilátor chladiča
43	Stierače
44	Stierače
45	Ventilátor chladiča
46	–
47	Klakson
48	Ventilátor chladiča
49	Palivová pumpa
50	Vyrovnávanie svetlometov; Adaptívne predné osvetlenie.
51	Uzávierka vzduchu
52	Prídavný ohrievač, dieselový motor.
53	Modul riadenia prevodovky; Modul riadenia motora
54	Vakuová pumpa; Sada ukazovateľov; Vetranie kúrenia; Klimatizácia.

Poistková skrinka palubnej dosky

V vozidlách s volantom naľavo sa poistková skrinka nachádza za odkladacou schránkou v palubnej doske. Otvorenie odkladacej schránky a posunutie doľava na odblokovanie. Znížiť priestor a odstrániť ho.

V vozidlách s volantom napravo sa poistková skrinka nachádza za krytom v odkladacej schránke. Otvorenie odkladacej schránky, otvorenie krytu a prehnutie ho.

Č.	Popis
1	Displej
2	Lucidi esterni; Modul riadenia karosérie.
3	Lucidi esterni; Modul riadenia karosérie.
4	Systém Infotainment
5	Systém Infotainment
6	Elektrické zásuvky; zapaľovač cigariet.
7	Zásuvka napájania
8	Ľavý stretávací svetlomet, modul riadenia karosérie
9	Pravý stretávací svetlomet; Modul riadenia karosérie; Modul airbagu.
10	Zamykanie dverí, Modul riadenia karosérie.
11	Vnútorný ventilátor
12	–

13	–
14	Diagnostický konektor
15	Airbag
16	Presa napájania
17	Systém klimatizácie
18	Logistika
19	Modul riadenia karosérie
20	Modul riadenia karosérie
21	Súprava ukazovateľov na prístrojovej doske; Systém varovania proti krádeži,
22	Zapaľovanie
23	Jednotka riadenia karosérie
24	Jednotka riadenia karosérie
25	–
26	Elektrická zásuvka v priestore pre náklad (ak nie je poistková skrinka v priestore pre náklad) (len športový Tourer).

Poistková skrinka v batožinovom priestore

Hatchback s 3 dverami, hatchback s 5 dverami

Poistková skrinka sa nachádza na ľavej strane priestoru pre cestujúcich za krytom.

Športový tourer

Poistková skrinka sa nachádza na ľavej strane priestoru pre cestujúcich za krytom.

Č.	Popis
1	–
2	Výstup prívesu
3	Asistent parkovania
4	–
5	–
6	–
7	Elektrické sedadlo
8	–
9	–
10	–
11	Modul prívesu, zásuvka prívesu
12	Modul prívesu
13	Výstup prívesu
14	Elektricky sklopné zadné sedadlo
15	–

16	Zrkadlo; Kamera na cúvanie.
17	Presa napájania
18	–
19	Vyhrievanie volantu
20	Otvoriteľná strecha
21	Vyhrievané predné sedadlá
22	–
23	–
24	–
25	–
26	–
27	–
28	–
29	–
30	–
31	Zosilňovač; Subwoofer.
32	Aktívny systém odpruženia; Upozornenie na opustenie jazdného pruhu.

O Opel Astra J (2013-2018)

Opel Astra J, vyrábaný v rokoch 2013 až 2018, je obľúbeným modelom v kategórii kompaktných automobilov. Tento model sa vyznačuje moderným dizajnom, pohodlným interiérom a širokou škálou technologických funkcií. Astra J ponúka rôzne možnosti motorov, vrátane benzínových a naftových variantov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Medzi najčastejšie motory patria 1.4 Turbo a 1.6 CDTI, ktoré sú známe svojou spoľahlivosťou a efektívnosťou. Vďaka svojim jazdným vlastnostiam a bezpečnostným prvkom je Opel Astra J ideálnou voľbou pre mestskú aj diaľkovú jazdu.

Schéma poistkovej skrinky Opel Astra J

Táto stránka zobrazuje schému poistkovej skrinky pre Opel Astra J, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v motorovom priestore a v priestore pre cestujúcich, konkrétne pod palubnou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vozidla, preto je dôležité mať prehľad o jej konfigurácii a funkciách.
