Schéma poistiek a relé – Mitsubishi Space Wagon

Týka sa vozidiel vyrobených v rokoch:

1997, 1998, 1999, 2001, 2002, 2003.

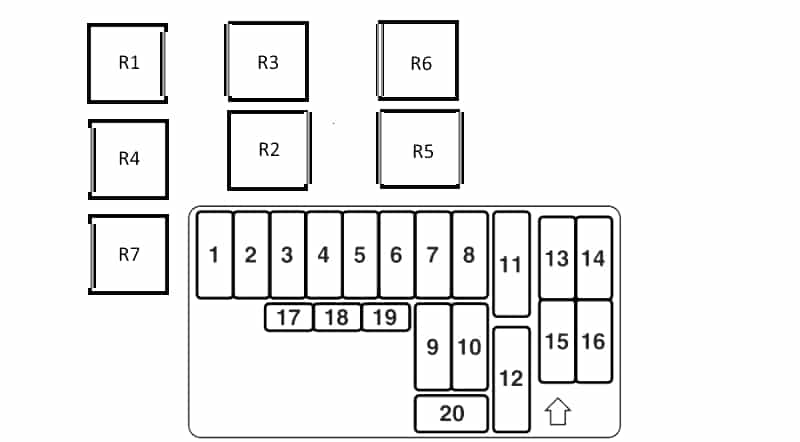

Poistky v kabíne

Nachádza sa pod prístrojovou doskou na strane vodiča.

Popis

1	15A Čistič zadného skla
2	Rezerva
3	10A Rádio, Audio
4	Zapálenie 15A
5	10A Klimatizačný systém, systém ABS, systém núdzového brzdenia, ohrievač palivového filtra, ohrievač predného skla, riadiaca jednotka multifunkčná 1, riadiaca jednotka prevodovky
6	10A Tempomat, systém recirkulácie výfukových plynov (EGR), prístrojová doska, imobilizér 2^ (4D56T), regulátor diferenciálu, elektronická riadiaca jednotka 4WD, systém SRS, elektroventil karburátora, senzor rýchlosti vozidla
7	Kontrola motora 20A
8	10A Svetlá cúvania
9	10A Zadné hmlové svetlo
10	20A Centrálne zamykanie
11	30A Vyhrievané zadné sklo
12	Ohrievač 30A
13	20A Otváracia strecha
14	10A ABS
15	20A Vyhrievané sedadlo
16	10A Vyhrievané zrkadlá
17	Rezerva
18	Rezerva
19	Rezerva
20	Rezerva

Relé

1. Relé svetla zadného hmlového svetla
2. Relé pre ovládanie okien elektrických
3. Relé generátora
4. Relé motora ventilátora kúrenia – zadný A / C
5. Relé vyhrievaného zadného skla
6. Relé motora ventilátora kúrenia – predný A / C
7. Relé obvodov pomocného napájania

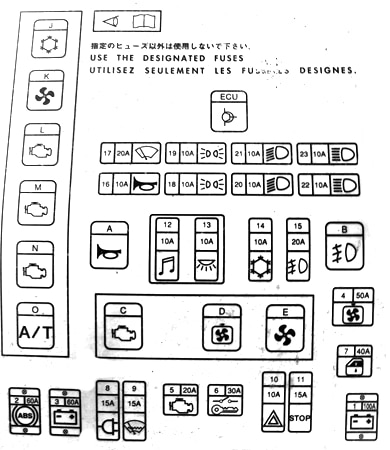

Poistky v motorovom priestore

Nachádza sa vedľa batérie.

Popis

1	Generátor 100A
2	60A ABS
3	Skupina poistiek 60A
4	50A Riadiaca jednotka ventilátora vykurovania
5	20A Systém riadenia motora, systém riadenia automatickej prevodovky (INVECS-II 4A/T)
6	30A Zapaľovanie
7	40A Elektrické ovládanie okien
8	15A Zásuvky napájania pre príslušenstvo v kabíne
9	Stierače na odmrazovanie 15A
10	10A Núdzové svetlá a smerovky
11	15A Signály zastavenia

12	Audio systém 10A
13	Osvetlenie systému 10A
14	Kompresor klimatizácie 10A
15	20A hmlové svetlá
16	Signál 10A
17	20A Stierače a umývač skla predného skla
18	Rozmery 10A
19	Rozmery 10A
20	10A svetlá s tlmeným svetlom
21	10A svetlá s tlmeným svetlom
22	10A svetlá s diaľkovým svetlom
23	10A svetlá s diaľkovým svetlom

Relé

• A – Relé signál
• B – Relé svetiel hmlových svetiel
• C – Relé kontroly motora
• D – Relé motora ventilátora chladenia
• E – Relé ventilátora
• J – Relé elektromagnetické spojky kompresora klimatizácie
• K – Relé motora ventilátora chladenia
• L – Relé čerpadla paliva
• M – Hlavné relé systému vstrekovania
• N – Relé kontroly vstrekovačov
• O – Relé kontroly automatickej prevodovky

O Mitsubishi Space Wagon (1997-2003)

Mitsubishi Space Wagon, vyrábaný v rokoch 1997 až 2003, je priestranné MPV, ktoré ponúka pohodlné cestovanie pre rodiny a skupiny. Tento model je známy svojou všestrannosťou a praktickosťou, pričom poskytuje dostatok priestoru pre pasažierov aj batožinu. Space Wagon bol dostupný s rôznymi možnosťami motorizácie, vrátane benzínových motorov s objemom 2.0 a 2.4 litra. Tieto motory sú známe svojou spoľahlivosťou a dostatočným výkonom pre každodenné jazdenie. Vďaka svojej robustnej konštrukcii a kvalitnému spracovaniu si Space Wagon získal obľubu medzi vodičmi, ktorí hľadajú spoľahlivé a praktické vozidlo.

Schéma poistkovej skrinky Mitsubishi Space Wagon

Táto stránka zobrazuje schému poistkovej skrinky pre Mitsubishi Space Wagon, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka zvyčajne nachádza pod palubnou doskou na strane vodiča a v motorovom priestore. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkcii.
