Mitsubishi Carisma (1995-2004) – poistková skrinka
Mitsubishi Carisma – schéma poistky
Rok výroby: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2001, 2003, 2004.

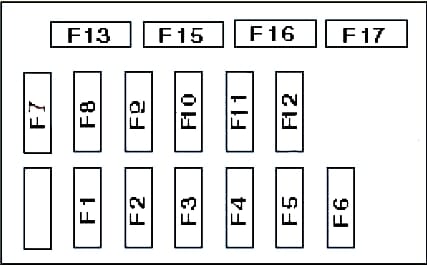

Poistková skrinka a relé v priestore pre cestujúcich

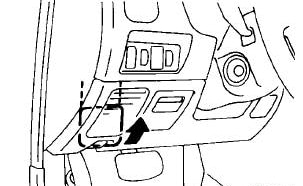

Nachádza sa pod prístrojovou doskou na strane vodiča.
Popis
| F1 | 15A Zapaľovač cigariet, hodiny. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10A Elektrické vonkajšie zrkadlá, kontrola signálu centrálneho zamykania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10A Imobilizér, smerovky, núdzové svetlá, systém SRS (airbag) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 15A Systém klimatizácie, umývač svetlometov, otváracia strecha, systém denného svietenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15A Centrálne zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 20A Stierač čelného skla, umývač čelného skla, stierač zadného skla, umývač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Poistka 20A, kontrola signálu centrálneho zamykania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10A Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10A Svetlá pre cúvanie, kontrola prevodovky, systém SRS (airbag) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10A Tempomat, audio systém, systém ABS, systém protišmykový, ovládanie okien elektrické | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20A Vyhrievané sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10A Prístrojová doska, systém protišmykový, systém ABS, tempomat, anténa, systém SRS (airbag) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Motor ventilátora klimatizácie 25A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé
- R1 – Relé smerovky a alarmu
- R2 – Relé vykurovania zadného okna
- R3 – Relé motora ventilátora vykurovania

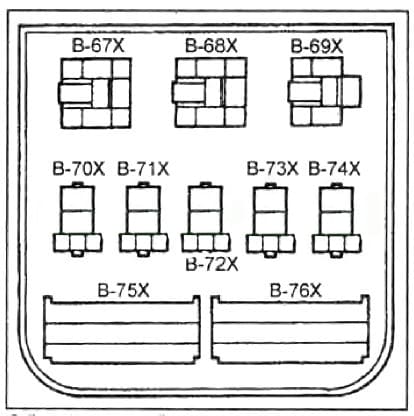

Poistková skrinka relé
Inštalovaná vedľa poistkovej skrinky a relé.
Popis
| A-67X | Riadiaca jednotka centrálneho zamykania (modely bez diaľkového centrálneho zamykania) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-68X | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-69X | Relé stierača zadného skla s intervalom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-70X | Relé hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-71X | Relé hmlových svetiel (* 4) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-72X | Dióda | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-73X | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-74X | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-75X | J / C ( 1 ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-76X | J / C ( 2 ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistkové skrinky a relé v motorovom priestore
Hlavná skrinka
Nachádza sa na ľavej strane motorového priestoru vedľa stĺpika.
Popis
| F1 | 80A Poistka – Generátor |
| F2 | 40A Spínač poistky – klimatizácia/ú heating, centrálne zamykanie, otváracia strecha, systém proti krádeži |
| F3 | 40A Spínač poistky – Systém proti krádeži, zapaľovanie |
| F4 | Poistka 50A – ABS |
| F5 | Spínač poistky 20A – Systém vstrekovania paliva, systém riadenia automatickej prevodovky |
| F6 | Spínač poistky 30A – Systém nabíjania, svetlomety, zadné svetlá / umývač skiel a svetlomety |
| F7 | Poistka 30A – Motor ventilátora chladenia, klimatizácia |
| F8 | Spínač poistky 30A – Ovládanie elektrických okien |
| F9 | 25A Spínač poistky – vyhrievané zadné sklo, vyhrievané zrkadlá vo dverách |
| F10 | Ventilátor kondenzátora klimatizácie 20A |
| F11 | 10A Hodiny, svetlo batožinového priestoru, anténa, vnútorné svetlo, napájanie riadiacej jednotky elektroniky motora |
| F12 | 20A Centrálne zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10A Audio systém, tempomat: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Rezervný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Alarm 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F16 | 15A Svetlá stop | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15A Predné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10A Zadný hatchback – ľavý, podsvietenie prístrojovej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10A Zadný hatchback – pravý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10A Hmlové svetlá, stretávacie svetlá, smerovka stretávacích svetiel; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | Rezervný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Rezervný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé
- A – Relé čerpadla ostrekovača svetlometov
- B – Rezerva
- C – Relé signálu
- D – Rezerva
- E – Relé motora ventilátora chladenia
- F – Rozmery relé
- G – Relé klaksónu proti krádeži
- H – Relé svetlometov
Poistková skrinka
Namontovaná na pravom blatníku motorového priestoru.
Popis
| 1 | Rezervný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Relé motora ventilátora kondenzátora klimatizácie 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Relé motora ventilátora kondenzátora klimatizácie 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Relé kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Rezervný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (10A) Kompresor klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
