Mitsubishi Lancer (2000-2018) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Mitsubishi Lancer (2000–2018), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Mitsubishi Lancer (2000-2007) – schéma poistkovej skrinky
Rok výroby: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Poistka zapaľovača cigariet (zásuvka napájania) v Mitsubishi Lancer (2000-2007) je poistka 11 v poistkovej skrinke motorového priestoru.
Poistka motorového priestoru a skrinka relé
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 60 | Poistka č. 15, 16, 19, 20
(v pripojovacej skrinke) obvod. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 50 | Ovládač ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 60 | Ovládač ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40 | Obvod spínača zapnutia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Hlavný spínač ovládania okien a
pomocný spínač ovládania okien. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Svetlomet predný hmlový;
Kontrolka predného hmlového svetlometu; Relé predného hmlového svetlometu a rezervný konektor (pre predný hmlový svetlomet). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Relé klaksónu a klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Senzor prúdenia vzduchu filtra vzduchu;
Senzor polohy vačkového hriadeľa; Elektromagnetický ventil výfukových plynov (systém EGR); Elektromagnetický ventil výfukových plynov (systém riadenia obchádzania); Motor – A/T – ovládač; Ovládač motora; Lambda sonda riadenia motora; Relé riadenia motora; Senzor uhla kľuky motora; Relé riadenia ventilátora; Vstrekovač paliva; Relé zapaľovacej cievky; Imobilizér – ovládač; Servomechanizmus riadenia rýchlosti telového ventilu na voľnobehu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Kompresor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Ovládač ABS;
Motor-A/T-ECU; Kontrolka brzdového svetla a kombinovaná zadná lampa. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Konektor príslušenstva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7.5 | Alternátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Ovládač ETACS;
Predný svetlomet smerovky; Kombinovaná zadná lampa; Bočný svetlomet smerovky a svetlomet smerovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Jednotka elektromagnetického ventilu
riadenia klimatizácie a motor A/T-ECU. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Svetlomet (pravý) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Svetlomet (ľavý) a
kontrolka diaľkových svetiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Svetlomet (pravý) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Svetlomet (ľavý),
Jednotka svetlometov a spínač vyrovnávania svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 7.5 | Regulátor klimatizácie;
Žiarovka osvetlenia popolníka; Žiarovka osvetlenia zapaľovača cigariet; Kombinovaný ukazovateľ; Spínač hmlových svetiel; Predný svetlomet smerovky; Spínač núdzových svetiel; Jednotka svetlometov (pravá); Spínač vyrovnávania svetlometov; Spínač vyhrievaného sedadla; Regulátor kúrenia; Žiarovka vodičského preukazu; Kombinovaná zadná žiarovka; Reostat; Svetlomet smerovky na boku a zásuvka rezervy (pre audio). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7.5 | Kombinovaný ukazovateľ;
Jednotka svetlometov (ľavá); Osvetlenie evidenčnej tabule; Osvetlenie polohy (ľavé) a kombinované zadné osvetlenie (ľavé). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Merací prístroj;
Spínač stĺpika; Regulátor ETACS a predný regulátor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Hodiny;
Regulátor ETACS a zásuvka rezervy (pre audio). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Jednotka vyhrievaného sedadla a
spínač vyhrievaného sedadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 100 <4G1> 120 <4G6> | Batéria;
Poistka č. 1,2, 3, 4, 5; Poistka č. 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22 (schéma relé) a predný regulátor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-04X | Relé predných stretávacích svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-05X | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-06X | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-07X | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-08X | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-09X | Relé regulátora ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-10X | ECU predná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-11X | ECU predná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Č. | Relé |
| B-10X | Presa na detekciu rýchlosti motora |
| B-11X | – |
| B-12X | – |
| B-13X | – |
| B-14X | Relé cievky zapaľovania |
| B-15X | Relé riadenia A/T |
| B-16X | Relé riadenia motora |
| B-17X | Relé kompresora klimatizácie |
Panel poistiek palubnej dosky
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Kondenzátor a cievka zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7.5 | Kontrolka ABS;
Kontrolka bŕzd; Kontrolka nabíjania; Kontrolka motora; Spínač stĺpika; Kombinovaný počítadlo; Kontrolór ETACS; Kontrolka nízkej úrovne paliva, Kontrolka tlaku oleja, Kontrolka airbagu SRS, Kontrolór SRS; Senzor rýchlosti vozidla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7.5 | Relé riadenia A/T;
Kombinovaný počítadlo; Motor-A/T-ECU; Kontrolór ETACS; Senzor rýchlosti vstupného hriadeľa; Senzor rýchlosti výstupného hriadeľa; Zadné kombinované svetlo; SRS-ECU. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7.5 | Relé kompresora klimatizácie;
Kontrolór klimatizácie; Relé ventilátora; Relé odmrazovania zadného okna; Predný kontrolór; Relé vyhrievaného sedadla, Riadiaca jednotka ohrievača; Motor riadenia ventilu výberu vonkajšieho/ vnútorného vzduchu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7.5 | Diaľkovo ovládané zrkadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Predný kontrolór a
motor stierača čelného skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7.5 | Motor-A / T-ECU;
Kontrolór motora; Relé palivovej pumpy (1) a relé palivovej pumpy (2). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7.5 | Dodatočná zásuvka relé a
diaľkovo ovládané zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7.5 | Kontrolór ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Kontrolór ETACS a motor stierača zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Presa diagnostica | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Faro posteriore antinebbia;
Spia del faro posteriore antinebbia e relè del faro posteriore antinebbia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30 | Kontrolór klimatizácie;
Motor ventilátora; Kontrolór kúrenia a rezistor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30 | Disappannatore del lunotto posteriore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Relé čerpadla paliva (1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Relé vyhrievaného sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Relé čerpadla paliva (2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Relé zásuvky príslušenstva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Relé zadných hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Relé elektrického okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Relé ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Relé disappannatore zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mitsubishi Lancer (2007-2018) – schéma poistkovej skrinky
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Poistka zapaľovača cigariet (zásuvka napájania) v Mitsubishi Lancer je poistka 13 v poistkovej skrinke motorového priestoru.
Poistková skrinka v motorovom priestore
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Relé svetlometov hmlových svetiel. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7.5 | Modul riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Senzor rýchlosti kladiek ;
Modul riadenia motora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Relé klaksónu a klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7.5 | Generátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Striekací systém svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Jednotka kompresora klimatizácie a relé pripojenia kompresora klimatizácie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | ETV/ventilátor chladiča oleja
(Twin Clutch SST); (okrem vozidiel s turbokompresorom); ETV (vozidlá s turbokompresorom). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Bezpečnostný alarm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Odtápanie stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Napájací port | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Relé denného svietenia a
denné svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Montáž svetlometu (horný: ľavý) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Montáž svetlometu (horný: pravý) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Svetlomet (tlmené/hlavné svetlo) (ľavé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Svetlomet (tlmené/hlavné svetlo) (pravé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Jednotka svetlometu (nízke: ľavé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Montáž svetlometu (nízke: pravé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | ENG/POWER
(okrem vozidiel s turbokompresorom); I/C SPRAY (vozidlá s turbokompresorom). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Štartovacia cievka č. 1 až 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Senzor ohrievaného kyslíka v strede
v potrubí výfuku; Modul riadenia motora; Ventil riadenia oleja motora; Elektromagnet na čistenie výfukových plynov; Solenoid ventilácie emisií pár; Vstrekovač č. 1 až 4; Senzor prietoku vzduchu; Senzor ohrievaného kyslíka a senzor rýchlosti vozidla <M/T>. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Ohrievač potrubia paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Modul palivovej pumpy
(okrem vozidiel s turbokompresorom). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Modul palivovej pumpy
(vozidlá s turbokompresorom). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 30 | Spúšťač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 40 | Kontrola zdvihu ventilov
(okrem vozidiel s turbokompresorom). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 40 | Kontrolér ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 30 | Kontrolér ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 30 | Motor ventilátora kondenzátora;
Relé ventilátora kondenzátora a relé kontroly ventilátora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 40 | Motor ventilátora chladiča a
relé ventilátora chladiča |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 30 | IOD, poistka č. 7 na 9 v
kabíne. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 30 | Audio zosilňovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Nafta | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo |
Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-11X | Relé hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-12X | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-13X | Relé spojenia kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-14X | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-15X | Relé kontroly CVT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-16X | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-17X | Relé svetlometov (vysoké) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-18X | Relé motora kontroly
aktátora škrtacej klapky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-19X | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-20X | Relé denných svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-21X | Relé vstrekovača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-22X | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-23X | Relé ventilátora kondenzátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-24X | Relé kontroly | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-25X | Relé svetlometov (nízke) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-26X | Relé ventilátora chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-27X | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-28X | Relé kontroly ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-29X | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-30X | Relé MFI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka nad batériou
| Č. | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 120 | Prvok poistky č. 37;
Prvok poistky č. 34 až 36. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 80 | Poistka č. 2, 4, 5, 10, 11, 12, 14, 15,
17, 18, 20 a 25 v kabíne. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 80 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 120 | Poistka č. 1 až 32 v motorovom priestore;
Relé svetlometov (vysoké); Relé svetlometov (nízke); Relé MFI. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 80 | Prvok poistky č. 1 a 21, 3, 6, 13,
16, 19 a 22 v kabíne a ETACS-ECU (relé ACC 2 a relé ventilátora). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

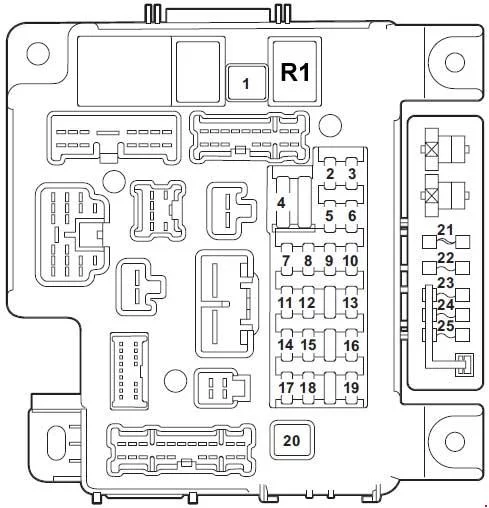

Blok poistkovej skrinky prístrojovej dosky
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Svetlomety (brzdové);
ETACS-ECU; Brzdové svetlo umiestnené hore; Kombinované zadné svetlo a jednotka spínača prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Zadné hmlové svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | ETACS-ECU;
Motor postrekovača; Motor stieračov čelného skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Konektor dátovej zbernice | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | ETACS-ECU;
Aktuátor zámku predných dverí; Aktuátor a spínač batožinového priestoru a aktuátor zámku zadných dverí. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Jednotka audiovizuálnej navigácie;
Jednotka CAN box; Jednotka centrálneho panela; Modul hands-free; Rádio; CD prehrávač a výmenník CD; Zadný displej; Rádiový tuner satelitného rádia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7.5 | Regulátor klimatizácie;
Spínač stĺpika; Kombinovaný počítač; Regulátor ETACS; Spínač pripomienky kľúča; Regulátor KOS; Relé ovládania okien; Modul bezdrôtového ovládania a modul antény prijímača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Jednotka audiovizuálnej navigácie;
Centrálna jednotka; Kombinovaný počítač a spínač pripomienky kľúča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Regulátor ETACS;
Blikajúce svetlo upozornenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Stierač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7.5 | Ovládací panel klimatizácie;
Regulátor klimatizácie; relé ovládania CVT; Regulátor ABS; jednotka centrálneho panela; spínač stĺpika; kombinovaný počítač; relé vyhrievaného sedadla; Regulátor KOS; relé odmrazovania zadného okna; jednotka spínačov prevodovky; Regulátor SRS; Jednotka motora strešného okna; Modul bezdrôtového ovládania a modul antény prijímača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Príslušenstvo presofondo (predné) a zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Circuito spínača štartovania |
| 15 | 20 | Jednotka motora strešného okna |
| 16 | 10 | Jednotka audiovizuálnej navigácie;
Modul CAN; Sada bočných zrkadiel; Rádio a CD prehrávač alebo CD menič; Displej vzadu a diaľkový spínač zrkadla, |
| 17 | 10 | Klasifikácia cestujúcich – kontrolór |
| 18 | 7.5 | Jednotka audiovizuálnej navigácie;
Spínač cúvacej svetla <M/T>; Modul riadenia motora; Kontrolór SRS; Spínač rozsahu prevodovky. |
| 19 | 15 | Príslušenstvo presofondo (stredová konzola vzadu) |
| 20 | 30 | Motor predného okna (pravého);
Hlavný spínač okna a motor zadného okna. |
| 21 | 30 | Odmlžovanie zadného okna |
| 22 | 7.5 | Montáž bočných zrkadiel |
| 23 | 15 | Príslušenstvo napájania 115 V. |
| 24 | 20 25 |
Elektrické sedadlá |
| 25 | 30 | Vyhrievané sedadlo |
| Číslo | Relé | |
| R1 | Motor ventilátora | |
O Mitsubishi Lancer (2000-2018)
Mitsubishi Lancer, vyrábaný v rokoch 2000 až 2018, je populárny model japonského výrobcu, ktorý sa vyznačuje spoľahlivosťou a všestrannosťou. Tento automobil bol dostupný v rôznych karosárskych verziách, vrátane sedanu a hatchbacku, čo ho robilo atraktívnym pre široké spektrum zákazníkov. Lancer bol vybavený rôznymi motorizáciami, od úsporných štvorvalcových motorov až po výkonnejšie verzie s turbom, ktoré boli obľúbené medzi nadšencami športovej jazdy. Vďaka svojmu dynamickému dizajnu a pokročilým technológiám si Mitsubishi Lancer získal povesť spoľahlivého a výkonného vozidla.
Schéma poistkovej skrinky Mitsubishi Lancer
Táto stránka zobrazuje schému poistkovej skrinky pre model Mitsubishi Lancer, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza pod prístrojovou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
