Mitsubishi Libero (1991-2000) – poistková skrinka
Schéma poistiek a relé – Mitsubishi Libero
Týka sa vozidiel vyrobených v rokoch:
1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 a 2000.
Poistková skrinka v priestore pre cestujúcich
Nachádza sa v priestore pre cestujúcich pod prístrojovou doskou naľavo, v autách s volantom naľavo.
A napravo pre autá s volantom napravo.

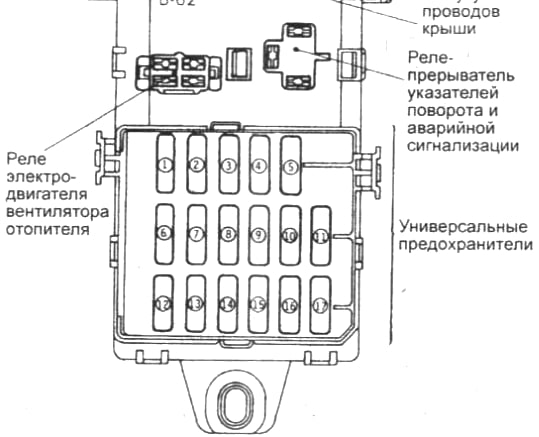

Typ 1
S volantom naľavo
Popis
| 1 | 20A Motore ventilátora kúrenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10A Svetlá cúvania a jednotka riadenia SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10A Prístroj palubnej dosky a svetelný indikátor varovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15A Zapaľovač cigariet a systém riadenia bočných zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10A Hodiny, rádio alebo autorádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15A Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Jednotka riadenia 10A SRS a relé-spínač pre smerovky a alarm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15A Riadiaca jednotka zámku dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10A Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15A Umývačka a motor čističa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20A Jednotka riadenia pre elektricky otvárateľnú strechu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10A Vnútorné osvetlenie a batožinový priestor, hodiny, rádio alebo autorádio, prístroj palubnej dosky, riadiaca jednotka centrálneho zámku, riadiaca jednotka motora, riadiaca jednotka automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10A Relé motora ventilátora kúrenia, relé odvlhčovača zadného okna, relé motora ovládania okien, relé umývačky svetlometov, elektrická riadiaca jednotka pre otvárateľnú strechu, riadiaca jednotka klimatizácie, relé výkonu ABS, elektrické relé mag. ventilov ABS (2WD), relé č. 1 systému DRL, kontrolér systému DRL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20A Vyhrievanie sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Prístroj palubnej dosky 10A (modely s 4A / T), riadiaca jednotka automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
So volantom vpravo
Popis
| 1 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10A Relé motora ventilátora kúrenia, relé kúrenia zadného okna, relé ovládania okien, riadiaca jednotka otváracej strechy, riadiaca jednotka klimatizácie, relé napájania ABS, relé mag. ventilov ABS (2WD), relé č. 1 pre stretávacie / diaľkové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10A Hodiny, rádio alebo autorádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15A Zapaľovač cigariet a systém ovládania bočných zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20A Riadiaca jednotka zámku dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Prístroj palubnej dosky 10A (modely s 4A / T), riadiaca jednotka automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20A Omyvač skiel a motor čističa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10A Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10A Prístroj palubnej dosky a svetelný indikátor upozornenia na zapnuté svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10A Relé-spínač pre smerovky a alarm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20A Riadiaca jednotka pre elektricky ovládanú otváraciu strechu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 25A Motor ventilátora kúrenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15A Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10A Svetlá cúvania a riadiaca jednotka SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10A Vnútorné osvetlenie a batožinový priestor, hodiny, rádio alebo autorádio, prístroj palubnej dosky, riadiaca jednotka centrálneho zámku, riadiaca jednotka motora, riadiaca jednotka automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

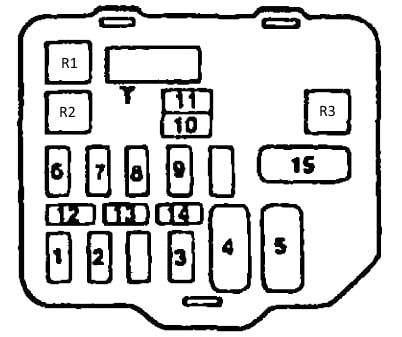

Typ 2
Popis
| 1 | Relé 10A |
| 2 | Zapaľovač cigariet 15A |
| 3 | 10A Smerovka |
| 4 | Rizkaldátor 25A |
| 5 | 25A Vyhrievané zadné sklo |
| 6 | 20A Stierač |
| 7 | 10A Svetlomety cúvania |
| 8 | 20A Centrálne zamykanie |
| 9 | 10A Prístrojový panel |
| 10 | 10A Vyhrievané sedadlá |
| 11 | 20A Dvierka |
| 12 | Rezerva |
Relé
- Relé vykurovania
- Relé vyhrievaného zadného okna
- Relé smeroviek a núdzových svetiel
Dodatočná skrinka relé
Môže byť namontovaná vedľa poistkovej skrinky alebo jedného alebo viacerých prvkov namontovaných samostatne:
- Relé pre elektrické ovládanie okien
- Relé vyhrievaného zadného okna
- Riadiaca jednotka zámku dverí
- Relé hmlových svetiel
Poistková skrinka a relé v motorovom priestore

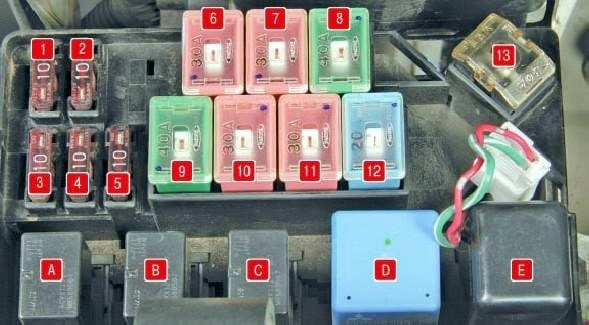

Typ 1
Hlavná poistková skrinka
Nachádza sa na ľavej strane motorového priestoru, vedľa batérie.
Popis
| 1 | 10A ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10A Svetlá s diaľkovým svetlom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10A Svetlá na zadnej polohe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10A Svetlá na zadnej polohe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Alarm 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20A Vyhrievané zadné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30A Ovládanie okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40A Systém štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 40A Zapaľovanie, vstrekovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ventilátor chladiča 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30A svetlá s tlmeným svetlom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20A Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Generátor 80A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Rozmery relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Relé svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Relé ventilátora chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Relé štartovacieho motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Relé štartovania, alternátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka na batérii
Nachádza sa na kladnom termináli batérie.
Popis
- 16 – 60A Systém proti zablokovaniu (ABS)
- 17 – 20A Hmlové svetlá
- 18 – 80A Žhaviče

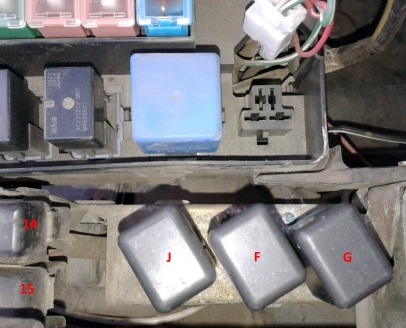

Dodatočné prvky
Dodatočná jednotka je upevnená vedľa hlavnej jednotky.
Popis
- 14 – 25A Ventilátor elektrického kondenzátora
- 15 – 10A Kompresor klimatizácie
- J – rezerva
- F – Relé kompresora klimatizácie
- G – Relé elektrického ventilátora kondenzátora
Existuje tiež možnosť nainštalovať niektoré relé na pravej strane motorového priestoru.
Popis
- relé signálu
- Relé ABS
Typ 2
Hlavná poistková skrinka
Nachádza sa na ľavej strane vedľa batérie.
| 1 | 15A svetlo brzd | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Alarm 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15A svetlá proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10A bočné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10A bočné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Klimatizácia 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10A diaľkové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10A klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Rádio 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10A vnútorné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20A diagnostika motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30A elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30A ventilátor chladenia chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Svetlá 40A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30A zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Poistka 60A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Klimatizácia 25A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Generátor 100A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka
Poistky a relé sú zodpovedné za systém klimatizácie a vykurovania.
