Schéma poistiek a relé – Mitsubishi Galant IX

Týka sa vozidiel vyrobených v rokoch:

2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 a 2012.

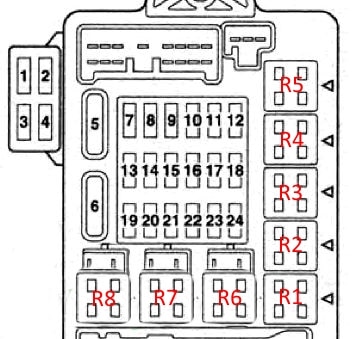

Poistková skrinka v priestore pre cestujúcich

Nachádza sa na konci palubnej dosky za ochranným krytom.

Popis

1	rezerva
2	rezerva
3	Zosilňovač zvuku 30A
4	20A Skupina otvorenia strechy
5	30A Vyhrievané zadné sklo, Antenne-interferencie kondenzátor
6	30A Motor ventilátora kúrenia
7	rezerva
8	rezerva
9	15A Pripojenie pre dodatočné elektrické príslušenstvo
10	15A Diagnostická zásuvka, centrálne zamykanie, riadiaca jednotka ETACS
11	Riadiaca jednotka ETACS
12	rezerva

13	7,5A Zrkadlo s elektrochromatickým povrchom;
14	7,5A Elektrické ovládanie bočných zrkadiel
15	rezerva
16	Zapaľovač cigariet 15A
17	7,5A Relé palivového čerpadla; riadiaca jednotka motora a automatickej prevodovky,
18	rezerva
19	7,5A Ohrievače pre bočné zrkadlá
20	Relé 7,5 A
21	rezerva
22	7,5A Kombinované zadné svetlá, kontrola automatickej prevodovky
23	Multifunkčný displej 7,5 A, Spínač stĺpika riadenia, Riadiaca jednotka (ABS, ETACS, SRS)
24	10A Cievka zapaľovania



Relé

1. Relé čerpadla paliva (1)
2. Relé zásuvky pre dodatočné príslušenstvo
3. Relé čerpadla paliva (2)
4. Relé vyhrievania predného sedadla
5. Relé zadného hmlového svetla
6. Relé pre elektrické ovládanie okien
7. Relé motora ventilátora kúrenia
8. Vyhrievané relé zadného okna

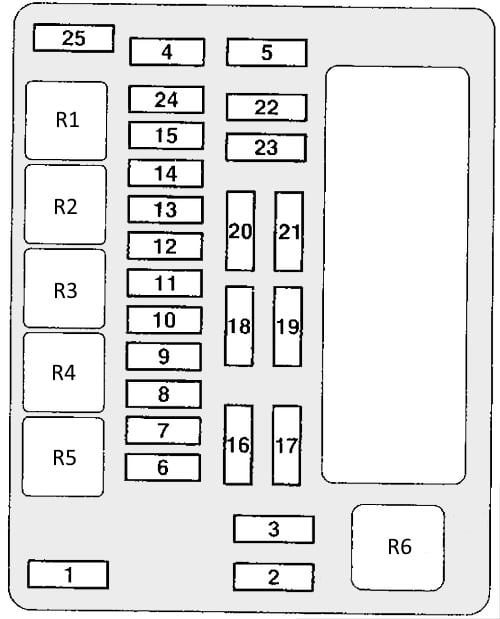

Poistkové skrinky a relé v motorovom priestore

Nachádza sa na ľavej strane motorového priestoru vedľa batérie.

Popis

1	Batéria 80A
2	Motor ventilátora chladenia 30/50A
3	Impianto ABS 60A
4	Obvod blokovania štartovania 40A
5	Elektrické okná 30A
6	15A Hmlové svetlá
7	15A / 20A Vyhrievané sedadlá
8	Zvonenie 20A
9	20A Systém riadenia motora
10	Elektromagnetická spojka kompresora klimatizácie 10A
11	15A Brzdové svetlá
12	10A Zadné hmlové svetlá

13	Generátor 7,5 A
14	Alarm 10A
15	20A Riadiaca jednotka elektronického prevodu
16	10A Dálkové svetlo, svetlomet vpravo
17	10A Svetlomet vľavo pre diaľkové svetlá
18	10A Zosvetlené svetlo, svetlomet vpravo
19	10A Zosvetlené svetlo, svetlomet vľavo
20	7,5A Rozmery vpravo
21	7,5A Rozmery vľavo
22	10A Vnútorné svetlá
23	Audio systém 10A
24	Čerpadlo paliva 15A
25	30A Čistič skiel

Relé

1. Relé hmlových svetiel
2. Relé vykurovania predného čelného skla
3. Relé zásuvky napájania príslušenstva
4. Relé klaksónu
5. Relé hmlových svetiel
6. Relé motora ventilátora chladenia

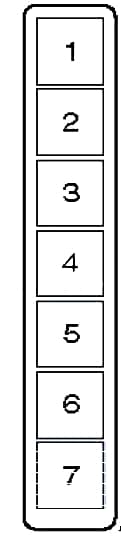

Poistková skrinka relé

Popis

1. Relé elektromagnetickej spojky kompresora klimatizácie
2. Relé riadenia motora
3. Relé elektronickej riadiacej jednotky prevodovky
4. Relé zapaľovania
5. Relé riadiacej jednotky klapky
6. rezerva
7. rezerva

Hlavná poistka

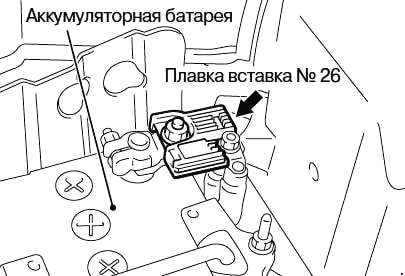

Hlavná poistka napájania vo forme vysokovýkonnej cartridge poistky sa nachádza na kladnom termináli batérie.
