Mitsubishi Colt (Z30) (2005-2012) – poistková skrinka

Mitsubishi Colt (Z30) (2005-2012) – schéma poistky

Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Poistka zapaľovača cigariet (zásuvka napájania) v Mitsubishi Colt (Z30) je poistka 25 v poistkovej skrinke motorového priestoru.

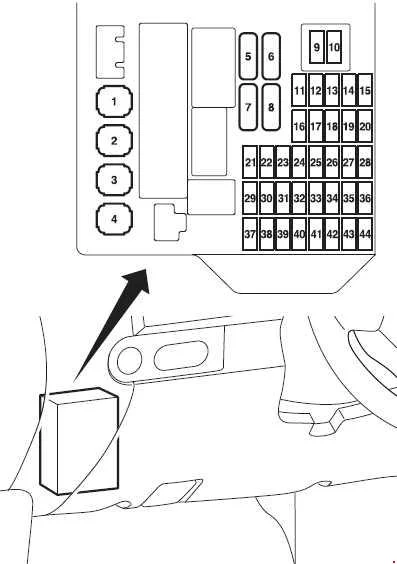

Poistková skrinka

Nr	Popis	Amperáž [A]
1	Spínač zapalovania	40
2	Elektrický systém okien	40
3	Ventilátor chladiča	40
4	Automatická prevodovka	40
5	Odmlžovač skiel	30
6	Vyhrievané sedadlo	30
7	–	–
8	Ohrievač	40
9	Rádio	10
10	Vnútorné osvetlenie	10
11	Vyhrievané vonkajšie zrkadlo	7,5
12	Elektronická riadiaca jednotka	7,5
13	Intermitencia stieračov	20
14	Zadný svetlomet (pravý)	7,5
15	Zadný svetlomet (ľavý)	7,5
16	Motor	20
17	Palivové čerpadlo	15
18	Klaksón	10
19	Predný svetlomet (ľavý)	10
20	Predný svetlomet (pravý)	10
21	–	–

22	–	–
23	Zrkadlá spätného pohľadu vonkajšie	7,5
24	Svetlomet zadný hmlový	7,5
25	Zásuvka príslušenstva	15
26	Zadný stierač	15
27	–	–
28	–	–
29	–	–
30	–	–
31	Smerovky	10
32	–	–
33	Zamykanie dverí	15
34	Svetlomety predné hmlové	15
35	Svetlomet diaľkový (ľavý)	10
36	Svetlomet diaľkový (pravý)	10
37	Osvetlenie cúvania	7,5
38	Kontrola motora	7,5
39	Zapaľovacia cievka	10
40	Odometer	7,5
41	Relé	7,5
42	Svetlá brzdové	15
43	Klimatizácia	7,5
44	–	–

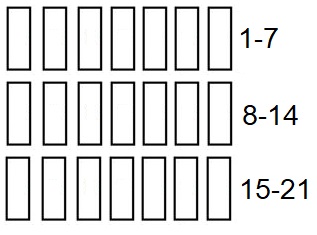

Relé

Nr	Relé
Nr	Relé
1	Relé okien elektrických
2	Relé klaksón
3	—
4	Relé svetlometu zadného hmlového
5	Relé štartovania
6	Relé riadenia motora
7	—
8	—
9	Relé svetlometu hmlového
10	Relé ventilátora kúrenia

Nr	Relé
11	—
12	Relé kontrola prevodu
13	Konektor napájanie príslušenstva
14	—
15	—
16	Relé stieračov
17	Relé vyhrievané zadné sklo
18	Relé vyhrievanie sedadla
19	Relé svetlomety stretávacie
20	Relé svetlomety diaľkové
21	—

Poloha poistkovej skrinky

Poistková skrinka sa nachádza na pravej strane motorového priestoru.



Schéma poistkovej skrinky

Priradenie poistiek v motorovom priestore

Nr	Amperáže [A]	Popis
1	120A	Poistka/blok relé prístrojovej dosky
2	120А/175A	Alternátor
3	40А	ABS/ESP
4	60A	Servoriadenie
5	30A	ABS/ESP
6	80A	Poistka/blok relé prístrojovej dosky

O Mitsubishi Colt (Z30) (2005-2012)

Mitsubishi Colt (Z30) je kompaktný automobil, ktorý bol vyrábaný v rokoch 2005 až 2012. Tento model je známy svojou spoľahlivosťou a praktickosťou, čo ho robí obľúbeným medzi mestskými vodičmi. Colt (Z30) ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré sa pohybujú v rozmedzí od 1.1 do 1.5 litra. Vďaka svojej kompaktnosti a efektívnemu využitiu priestoru je ideálny pre jazdu v meste, pričom poskytuje dostatočný komfort a bezpečnosť pre cestujúcich. Vozidlo je vybavené modernými technológiami a bezpečnostnými prvkami, ktoré zvyšujú jeho atraktivitu na trhu.

Schéma poistkovej skrinky Mitsubishi Colt (Z30)

Táto stránka zobrazuje schému poistkovej skrinky pre Mitsubishi Colt (Z30), ktorá je nevyhnutná pre správnu údržbu elektrických systémov vozidla. Typické umiestnenie poistkovej skrinky v tomto modeli je v priestore pod palubnou doskou a v motorovom priestore. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre udržanie bezpečnosti a funkčnosti vozidla, preto je dôležité mať prehľad o jej konfigurácii a správne ju udržiavať.
