Mercedes-Benz CLA C117 (2014-2019) – poistková skrinka
Mercedes-Benz CLA C117 (2014-2019) – schéma poistky
Rok výroby: 2014, 2015, 2016, 2017, 2018, 2019.
Poistky zapaľovača cigariet (zásuvka napájania) v Mercedes-Benz CLA-Class sú poistky 70 (zásuvka zadného stredového panela), 71 (zásuvka v batožinovom priestore) a 73 (zásuvka zapaľovača cigariet vpredu, zásuvka vnútorného napájania) v poistkovej skrinke v priestore pre cestujúcich.
Poloha poistkovej skrinky
Poistková skrinka sa nachádza pod podlahou blízko sedadla pasažiera.
Odstrániť rohože.

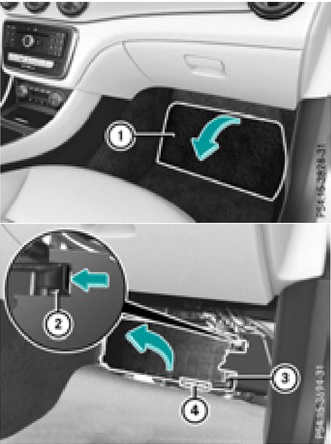

Zdvihnúť kryt perforovanej podlahy (1) v smere šípky.
Na odstránenie krytu (3) stlačiť zámok (2).
Ohýbať kryt (3) smerom k šípke až k háku.
Odstrániť kryt (3) dopredu.
Tabuľka usporiadania poistiek (4) sa nachádza v dolnom pravom rohu krytu (3).
Schéma poistkovej skrinky

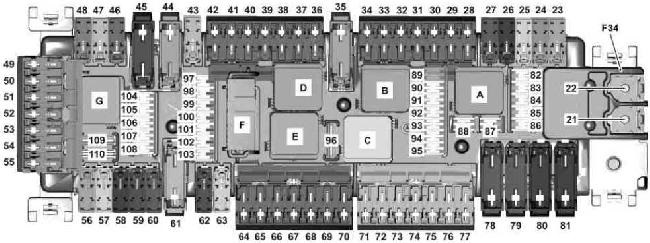

Priradenie poistiek a relé v priestore pre cestujúcich
| Nr | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Týka sa motora Diesel:
Amplifikátor vykurovania PTC |
150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Dodatočné relé batérie pre funkciu ECO štart / stop | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Ovládač predných dverí vľavo | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Ovládač predných dverí vpravo | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Jednotka riadenia SAM | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Ďalší konektor batérie ECO štart / stop | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Modul poistiek a relé motorového priestoru | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Jednotka riadenia generátora zvuku vo vozidle | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | do 02.11.2014:
Zásuvka na príves; stav k 03.11.2014: Jednotka riadenia rozpoznávania prívesu. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Jednotka riadenia rozpoznávania prívesu | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 4MATIC:
Ovládač pohonu všetkých kolies. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Jednotka riadenia modulu smerovky | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Ovládací panel Audio / COMAND | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Jednotka riadenia a prevádzky ACC | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Vykurovanie zadného okna | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Jednotka riadenia sedadla vodiča;
Jednotka riadenia nastavenia bedrovej opierky sedadla vodiča. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Displej Audio / COMAND | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Jednotka riadenia systému dodatočného udržania | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Jednotka riadenia panelu ovládania | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Platné pre motor 651 (nariadenie o emisiách EU6):
Jednotka riadenia hnacieho ústrojenstva |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Modul riadenia panoramatického strešného okna | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Rádio
(Audio 5 USB, Audio 20 CD, Audio 20 CD s CD meničom); Jednotka riadenia COMAND. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Rádio (Rádio 20, Audio 20 USB) | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Jednotka riadenia parkovacieho systému | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Navíjač núdzového napätia predný ľavý | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Navíjač núdzového napätia predný pravý | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Jednotka riadenia predného sedadla pasažiera;
Jednotka riadenia nastavenia bedrovej opierky sedadla pasažiera. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Navigačný modul | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Jednotka riadenia systému adaptívneho tlmenia | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | Jednotka riadenia pre kit na ovládanie pre iPhone® | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | Motor ventilátora COMAND | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Jednotka riadenia krytu kamery | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | Modul komunikácie telematických služieb;
Jednotka riadenia KEYLESS-GO. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | Jednotka riadenia modulu smerovky | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | Asistent udržania jazdného pruhu:
jednotka riadenia multifunkčného vozidla pre špeciálne použitie. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | Špeciálne vozidlo:
jednotka riadenia multifunkčného vozidla pre špeciálne použitie. |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | Vano poistiek vozidla pre núdzové situácie | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | Ovládanie predného sedadla pasažiera, uni | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | Jednotka riadenia sedadla vodiča | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | Jednotka riadenia zosilňovača audio systému | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | Týka sa prevodovky 711:
Elektrický zámok riadenia. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | Jednotka riadenia systému napájania | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | Jednotka riadenia elektroniky pre platbu;
Jednotka riadenia určená na komunikáciu na krátke vzdialenosti. |
1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | Svetlo v odkladacej schránke | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | Vano poistiek vozidla pre núdzové situácie | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 68 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69 | Nepoužíva sa | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | Zásuvka stredovej konzoly vzadu | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | Zásuvka batožinového priestoru | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | Zapaľovač cigariet vpredu s osvetlením popolníka;
Zásuvka napájania vo vnútri vozidla. |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | Ovládač elektrickej parkovacej brzdy | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | Ovládač elektrickej parkovacej brzdy | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | Riadiaca jednotka rozpoznávania prívesu | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | Riadiaca jednotka rozpoznávania prívesu | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | Riadiaca jednotka rozpoznávania prívesu | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | Ovládač veka batožinového priestoru / zadného veka;
Poistková skrinka vozidla pre núdzové situácie. |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | Riadiaca jednotka SAM | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | Riadiaca jednotka SAM | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | Regulátor ventilátora | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | Riadiaca jednotka ovládacieho panela | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | Riadiaca jednotka elektronického blokovania zapaľovania | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | Zosilňovač antény FM, AM a CL [ZV]
od 01.06.2016: Zosilňovač/kompenzátor antény mobilného telefónneho systému |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | Diagnostický konektor | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | Sada ukazovateľov | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 89 | Spínač vonkajších svetiel | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90 | Inteligentný radarový senzor ľavého zadného nárazníka;
Inteligentný radarový senzor pre pravý zadný nárazník. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 91 | Spínač monitorovania akcie pedálu;
Spínač osvetlenia priestoru pre nohy. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 92 | Riadiaca jednotka systému napájania | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 93 | Ovládač elektrickej parkovacej brzdy | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 94 | Riadiaca jednotka systému doplnkového udržania | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 95 | Rozpoznávanie obsadenosti predného sedadla pasažiera a
riadiaca jednotka systému detekcie hmotnosti ACSR (WSS) |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 96 | Motor stierača zadného veka | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 97 | Elektrický konektor nabíjačky | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 98 | Riadiaca jednotka SAM | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 99 | Riadiaca jednotka monitorovania tlaku pneumatík | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | Platné pre motor 133:
PRIAMO VÝBEROVÉ ROZHRANIE |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 101 | 4MATIC:
Ovládač pohonu všetkých kolies |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 102 | Prijímač diaľkového ovládania stacionárneho ohrievača
Platné pre vozidlá AMG od 01.09.2015: Riadiaca jednotka režimu prenosu od 01.06.2016: Spínač antény pre telefón a ohrievanie |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 103 | Riadiaca jednotka systému núdzového volania;
Komunikačný modul telematických služieb; Riadiaca jednotka HERMES. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 104 | Riadiaca jednotka multimediálneho rozhrania;
Multimediálny pripojovací modul. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 105 | Riadiaca jednotka digitálneho audio vysielania;
Riadiaca jednotka digitálneho satelitného audio rádia (SDAR). |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 105 | Modul ladidla | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 106 | Multifunkčné zariadenie | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 107 | Digitálny TV tuner | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 108 | až do 31.05.2016:
Kamera na cúvanie. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 108 | od 01.06.2016:
Kamera na cúvanie. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 109 | Elektrický konektor nabíjacej zásuvky | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 110 | Ovládač rádia COMAND;
Ovládač zvuku motora. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Obvod 15 relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Relé stierača vzadu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Obvod relé 15R2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Relé vyhrievania zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Obvod 15R1 relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Obvod relé 30g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

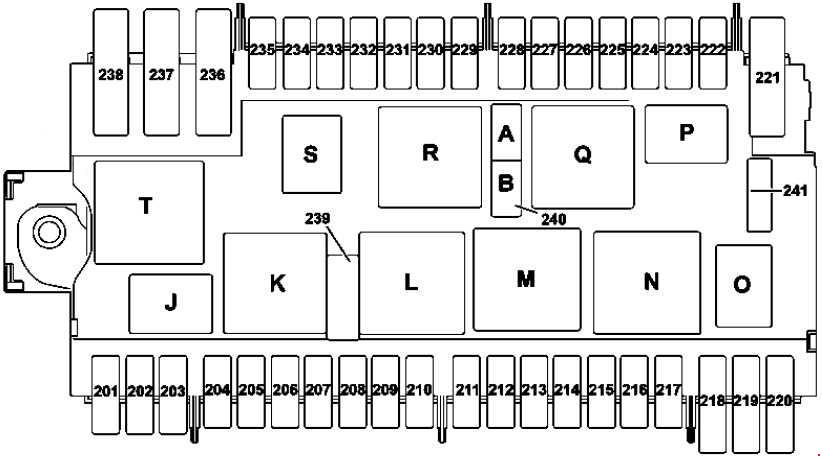

Vano poistkov v motorovom priestore
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 201 | Siréna upozornenia | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 202 | Riadiaca jednotka stacionárneho vykurovania | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 203 | Svetlomet LED:
Jednotka predného svetla vpravo |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 204 | Elektronická riadiaca jednotka programu stability | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 205 | Klaksón vľavo;
Klaksón vpravo. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 206 | Platí pre motor 651:
Riadiaca jednotka CDI; Platí pre motor 607: Riadiaca jednotka systému prenosu. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 207 | Týka sa naftového motora:
Relé obvodu 87M |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 208 | Platí pre motory 133, 607:
Relé obvodu 87 |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 209 | Svetlomet LED:
Jednotka predného svetla vľavo |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 210 | Vyhrievané relé predného čelného skla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 211 | Nie je použité | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 212 | Platí pre motory 133, 270:
Pripojovací rukáv, obvod 87M3; Platí pre motor 651: Vyhrievací prvok výfukového potrubia; Vyhrievací prvok termostatu chladiacej kvapaliny; Bypass ventil radiátora recirkulácie výfukových plynov; Platí pre motor 607 (norma na emisie EU5): Senzor kyslíka pred katalyzátorom; Polohač tlaku preplňovania; Platí pre motor 607 (norma na emisie EU6): Senzor kyslíka pred katalyzátorom; Platí pre motor 607: Riadiaca jednotka CDI. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 213 | Platí pre motory 133, 270, 651:
Pripojovací rukáv, obvod 87 M2e; Platí pre motor 607 (norma na emisie EU5): Vačkový hriadeľ; Senzor Hall; Riadiaca jednotka CDI; Ventil na kontrolu množstva; Platí pre motor 607 (Norma na emisie EU6): Senzor kyslíka za katalyzátorom; Riadiaca jednotka CDI; |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 214 | Platí pre motory 133, 270, 651:
Pripojovací rukáv, obvod 87 M4e. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 215 | Platí pre benzínový motor:
Zapaľovacia cievka valca 1; Zapaľovacia cievka valca 2; Zapaľovacia cievka valca 3; Zapaľovacia cievka valca 4; Zapaľovacia cievka valca 4; Platí pre motor 651: Ventil na kontrolu množstva; Platí pre motor 607: Riadiaca jednotka CDI; Polohač tlaku preplňovania; Ventil na kontrolu množstva; |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 216 | Platí pre benzínový motor:
Riadiaca jednotka ME-SFI; Platí pre motor 607: Riadiaca jednotka systému prenosu. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 217 | Platí s prevodovkou 724:
Úplne integrovaná dvojspojková prevodovka riadiaca jednotka prevodovky, |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 218 | Elektronická riadiaca jednotka programu stability | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 219 | Nie je použité | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 220 | Čerpadlo cirkulácie chladiacej kvapaliny pre prevodovku | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 221 | Nie je použité | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 222 | Nie je použité | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 223 | Nie je použité | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 224 | Elektronický regulátor DISTRONIC;
Regulátor COLLISION PREVENTION ASSIST. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 225 | Nie je použité | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 226 | Nie je použité | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 227 | Nie je použité | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 228 | Nepoužívané | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 229 | Svetlomet predný ľavý | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 230 | Riadiaca jednotka elektronického programu stability | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 231 | Svetlomet predný pravý | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 232 | Riadiaca jednotka svetlometov | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 233 | Nepoužívané | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 234 | Platné pre motor 607:
Riadiaca jednotka systému prenosu |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 235 | Platné pre motor 607:
Motor ventilátora; Aktuátor lamiel chladiča. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre motor 133:
Čerpadlo cirkulácie chladiča vzduchu pre preplňovanie; Čerpadlo cirkulácie chladiča vzduchu pre preplňovanie. |
7,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 236 | Riadiaca jednotka SAM | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 237 | Riadiaca jednotka elektronického programu stability | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 238 | Predné vyhrievané čelné sklo | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 239 | Rýchlosť stierača 1/2 relé | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 240A | Relé okruhu štartovacieho motora 50 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 240B | Relé okruhu 15 (nie je zablokované) | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 241 | Nepoužívané | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | Rýchlosť stierača 1/2 relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | Relé zapnutia/vypnutia stieračov čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | Relé okruhu štartovacieho motora 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | Relé okruhu 87M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | ECO štart/stop: relé čerpadla cirkulácie chladiacej kvapaliny prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P | Relé rezervy (F58kP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | Relé okruhu 15 (nie je zablokované) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | Okruh 15 relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S | Okruh 87 relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T | Vyhrievané relé predného čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vano poistkov anteriore elektrický
| Číslo | Popis | Ampér [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Alternátor | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Vano poistková skrinka vnútorného vozidla | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Týka sa naftového motora:
Vano poistková skrinka vnútorného vozidla |
250 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Ovládač elektrického posilňovača riadenia | 100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Riadiaca jednotka SAM | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Motor ventilátora | 80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Platí pre motor 607:
Riadiaca jednotka vykurovania paliva |
70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Platí pre motor 607 (normatíva o emisiách EU5):
Riadiaca jednotka regeneratívneho vykurovania DPF |
125 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Platí pre motory 607, 651:
Výstupné štádium vykurovania |
100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32k1 | Relé odpojenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Mercedes-Benz CLA C117 (2014-2019)
Mercedes-Benz CLA C117, vyrábaný v rokoch 2014 až 2019, je elegantný a športový sedan, ktorý kombinuje dynamický dizajn s pokročilými technológiami. Tento model je známy svojou aerodynamickou siluetou a luxusným interiérom, ktorý ponúka vysoký komfort pre vodiča aj pasažierov. CLA C117 bol dostupný s rôznymi motorizáciami, vrátane benzínových a naftových motorov, pričom výkon sa pohyboval od úsporných variantov až po výkonné AMG verzie. Vďaka precíznemu riadeniu a pokročilým bezpečnostným systémom je tento model obľúbený medzi vodičmi, ktorí hľadajú spoľahlivosť a štýl.
Schéma poistkovej skrinky Mercedes-Benz CLA C117
Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz CLA C117, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza na viacerých miestach, vrátane priestoru pod kapotou a v interiéri vozidla, zvyčajne v oblasti palubnej dosky. Diagramy poskytujú podrobný prehľad o číslach poistiek, ich ampérových hodnotách a komponentoch, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Schéma poistkovej skrinky je preto neoceniteľným nástrojom pre každého majiteľa tohto modelu.
