Lada Granta (2011-2021) – poistková skrinka

Peter Novák

Lada Granta – schéma poistky

Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

Poistka zapaľovača cigariet (zásuvka napájania) v Lada Granta je poistka 20, 25 alebo 27 (15A) v poistkovej skrinke v kabíne.



Kabína

Hlavný panel poistiek a relé sa nachádza v kabíne, pod prístrojovou doskou na strane vodiča.

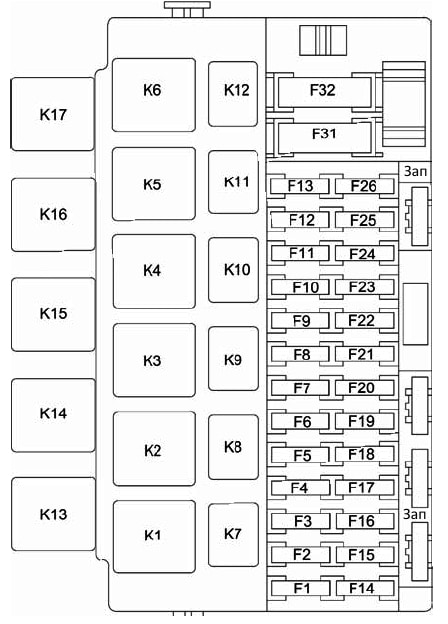

Typ 1

Typ 1

F1 15A Riadiaca jednotka motora;

Relé elektrického ventilátora chladenia;

Injektory paliva.
F2 30A Elektrické okná
F3 Alarm 15A
F4 20A Stierač čelného skla;

Airbag.
F5 Relé 15A (terminál 15)
F6 7.5A Svetlá cúvania
F7 7,5A Riadiaca jednotka motora
F8 25A Vyhrievané zadné sklo
F9 5A Bočné svetlá na pravej strane
F10 5A Bočné žiarovky na ľavej strane
F11 5A Zadné hmlové svetlo
F12 7,5A Hmlové svetlo, pravý reflektor
F13 7,5A Hmlové svetlo, ľavý reflektor
F14 10A Diaľkové svetlo, pravý reflektor
F15 10A Diaľkové svetlo, ľavý reflektor
F 16 10A Hmlové svetlo vpravo
F17 10A Hmlové svetlá vľavo
F18 20A Vyhrievané predné sedadlá;

Zapaľovač cigariet.
F19 10A ABS
F20 15A Klaksón, zapaľovač cigariet;

Zamykanie batožinového priestoru;

Diagnostický konektor.
F21 15A Čerpadlo paliva;

Poistka čerpadla paliva.
F22 15A Diaľkové ovládanie pre centrálne zamykanie
F23 10A Denné svetlá
F24 Klimatizácia 7,5 A
F25 10A Vnútorné osvetlenie;

Brzdové signály.
F26 25A ABS
F27 Rezerva
F28 Rezerva
F29 Rezerva
F30 Rezerva
F31 50A Vyhrievané sklo
F32 30A Elektrické posilňovač riadenia;

Klimatizácia (poistka klimatizácie).



Relé

K1 Relé elektrických ventilátorov chladenia chladiča
K2 Relé elektrických ventilátorov chladenia chladiča
K3 Prídavné relé štartovacieho motora
K4 Relé vypúšťania spínača zapaľovania
K5 Relé alarmu
K6 Relé vyhrievania sedadiel;

Relé stierača.
K7 Relé diaľkových svetiel
K8 Relé klaksónu
K9 Relé stretávacích svetiel
K10 Relé vyhrievaného zadného skla a vonkajších zrkadiel
K11 Hlavné relé ECM
K12 Relé palivového čerpadla
K13 Relé svetla cúvania
K14 Relé elektrických ventilátorov chladenia chladiča
K15 Vyhrievané relé predného skla
K16 Vyhrievané relé predného skla
K17 Relé spojky kompresora klimatizácie

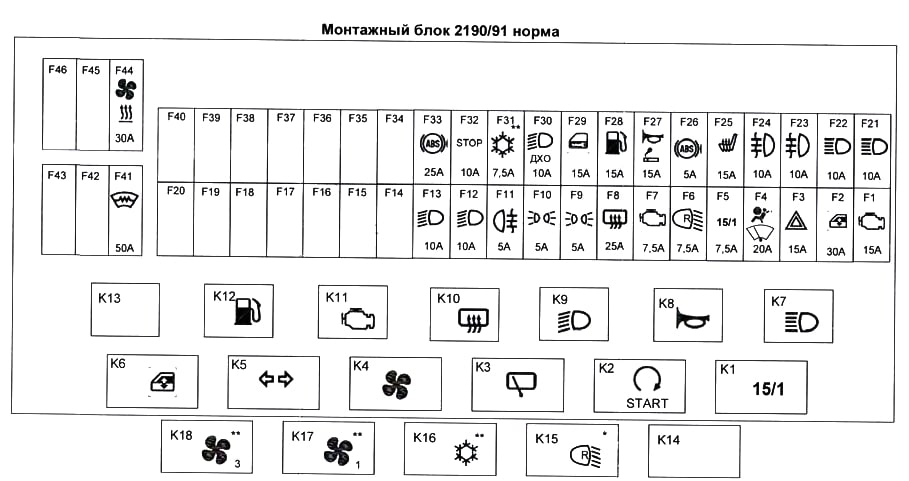

Typ 2

Typ 2

Chránené komponenty

F1 15A Cievky zapaľovania, vstrekovače, ECM
F2 30A Normálne, Lux:

Centrálny elektronický systém karosérie;

Modul dverí vodiča;

Štandard:

Dennej svetlá.
F3 Alarm 10A
F4 15A ovládač airbagu
F5 7,5A Terminál 15 zariadení
F6 7,5A Svetlo cúvania;

Ovládač automatickej prevodovky (Norm, Lux).
F7 7,5A Ventil na vyprázdnenie nádrže;

Senzor hmotnostného prietoku vzduchu;

Senzor tlaku;

Senzor fázy;

Senzory koncentrácie kyslíka.
F8 7,5A Vyhrievané zadné sklo
F9 5A Bočné svetlá vpravo
F10 5A Bočné svetlá;

Osvetlenie prístrojov a kľúčov;

Osvetlenie evidenčnej tabule;

Osvetlenie batožinového priestoru;

Osvetlenie odkladacej schránky.
F11 5A Zadné svetlo proti hmle
F12 10A Svetlo stretávacích, pravý reflektor, elektrický korektor pravého reflektora;
F13 10A Svetlo stretávacích, ľavý reflektor, elektrický korektor ľavého reflektora;
F14 15A Zapaľovač cigariet v batožinovom priestore
F15 10A Čistič zadného skla, Postrekovač zadného skla
F 16 5A Normálne, Lux:

Modul dverí vodiča;

Štandard:

Vyhradené.
F17 Rezerva
F18 Rezerva
F19 20A Štandard:

Zamknutie dverí;

Normálne, Lux:

Rezerva.
F20 Rezerva
F21 10A Svetlo diaľkových, pravý reflektor
F22 10A Svetlo diaľkových, ľavý reflektor
F23 10A Normálne, Lux:

Svetlo proti hmle vpravo;

Štandard:

Rezerva.
F24 10A Normálne, Lux:

Ľavé hmlové svetlo;

Štandard:

Rezerva.
F25 15A Vyhrievané predné sedadlá
F26 Riadiaca jednotka ABS 5A
F27 Zapaľovač cigariet 15A
F28 15A Čerpadlo paliva
F29 20A Elektronická centrálna jednotka karosérie (Normálne, Lux);

Stierač čelného skla, postrekovač čelného skla.
F30 10A DHO
F31 7,5 A Normálne, Štandard:

Spojka kompresora klimatizácie;

Ovládač klimatizácie;

Štandard:

Rezervované.
F32 7,5A Signál brzdenia;

Vnútorné osvetlenie.
F33 Riadiaca jednotka ABS 25A
F34 5A Sada smeroviek;

Diagnostický konektor.
F35 10A Normálne, Lux:

Elektronická centrálna jednotka karosérie;

Štandard:

Rezerva.
F36 10A Akustický signál
F37 10A Multimediálny systém
F38 Rezerva
F39 Rezerva
F40 Rezerva
F41 Rezerva
F42 30A Štandard:

Elektrické okná;

Normálne, Lux:

Rezerva.
F43 50A Normálne, Lux:

Ovládač АМТ;

Štandard:

Rezerva.
F44 30A Ventilátor elektrického kúrenia;

Ovládač automatického klimatizačného systému (Normálne, Lux).
F45 25A Vyhrievané zadné sklo
F46 Rezerva



Podrobnosti o označení poistky pre modely z roku 2019

F1 15A Relé elektrického ventilátora chladiča pri nízkej rýchlosti K18 (v verzii s klimatizáciou);

Relé elektrického ventilátora chladiča pri vysokej rýchlosti K4;

Relé spojky kompresora klimatizácie K10 (v verzii s klimatizáciou).
15A Kontrolér systému riadenia motora
15A Vstrekovače valcov, zapaľovacie cievky 2 × 2 (pre motory s vnútorným spaľovaním s 8 ventilmi);

Zapaľovacie cievky (pre motory s vnútorným spaľovaním s 16 ventilmi).
F2 7,5A Ventil telesa škrtiacej klapky sacieho potrubia (pre motor s vnútorným spaľovaním s 16 ventilmi 21127);

Ventil výfuku absorbéra.
7,5A Senzory kyslíka, senzor fázy (pre motor s vnútorným spaľovaním s 16 ventilmi);

Senzor hmotnostného prietoku vzduchu (pre motor s vnútorným spaľovaním s 8 ventilmi alebo motor s vnútorným spaľovaním s 16 ventilmi 21126).
Spínač 7,5A AMT (v verzii s kontrolérom AMT)
7,5A Riadiaca jednotka systému monitorovania tlaku pneumatík (trieda 30) (REZERVA)
F3 5A Kontrolér systému proti zablokovaniu/kontrolér stability
F4 15A Kontrolér airbagu
F5 7,5A Relé štartéra K2;

Kontrolér automatickej prevodovky;

Relé výfuku spínača zapaľovania K1.
7,5A Relé vyhrievania sedadiel K13 (možnosť);

Relé vyhrievania zadného skla KB;

Relé vyhrievania predného skla K14 (možnosť).
7,5A Relé palivovej pumpy K12
7,5A Riadiaca jednotka elektricky vyhrievaného predného skla
7,5A Kontrolér systému riadenia motora
7,5A Audio systém;
Kontrolér elektrického posilňovača riadenia;
Spínač stierača;
Elektronická riadiaca jednotka karosérie (možnosť);
Zámok terminálov ERA-GLONASS;
Spínač pedála spojky (pre manuálnu prevodovku);
Spínač pedála brzdy; Sada ukazovateľov;
Kontrolér systému zamykania dverí (možnosť);

Spínač zámku dverí vodiča;
Spínač klimatizácie (možnosť);
Senzor rýchlosti automatickej prevodovky (možnosť);
Spínač režimu automatickej prevodovky (možnosť);
Kontrolér AMT (možnosť);
Riadiaca jednotka systému monitorovania tlaku pneumatík (REZERVA).
F6 5A Vyhrievané zrkadlá
F7 10A Diaľkové svetlo, pravá strana
F8 Diaľkové svetlo, ľavá strana 10A
F9 5A Bočné svetlá vpravo
F10 5A Osvetlenie obrysu na ľavej strane,
5A Svetlá registračnej značky;

Svetlo batožinového priestoru (voliteľné).
5A Osvetlenie prístrojov a kľúčov
F11 5A Svetlo zadné antinebbia
F12 10A Svetlo zhasínajúce, pravá strana
F13 10A Svetlo zhasínajúce, ľavá strana
F14 20A Centrálna elektronická riadiaca jednotka karosérie
20A Stierač zadného skla (možnosť);

Striekací ventil skla;

Stierač čelného skla.
20A Spínač stierača na stĺpiku riadenia
F15 10A Stierač zadného skla;

Striekací ventil zadného skla.
F 16 7,5 A Smerovky;

Svetlo cúvania;

Kontrolér parkovacieho systému (možnosť).
F17 5A Riadiaca jednotka systému zamykania dverí
F18 Spínač aktora zámku batožinového priestoru 5/15/20A;

Relé kontroléra aktora zámku batožinového priestoru;

Osvetlenie batožinového priestoru;

Riadiaca jednotka systému zamykania dverí.
F19 Rezerva
F20 Rezerva
F21 15A Motore čerpadla paliva
F22 7,5A Spínač brzdového signálu;

Brzdové signály;

Dodatočný brzdový signál.
7,5A Kontrolér systému proti zablokovaniu;

Systém kontroly stability (ABS / ESP);

Kontrolér AMT (voliteľné).
F23 5A Sada smeroviek
Diagnostický konektor 5A
F24 10A Relé klaksónu K8
10A akustický signál
F25 15A Zásuvka na pripojenie dodatočných zariadení v kabíne;

Zapaľovač cigariet.
F26 Audio systém 10A
10A Relé vypúšťania zapaľovania K1
F27 10A Hmlové svetlo, pravá strana
F28 10A Hmlové svetlo, ľavá strana
F29 15A Vyhrievané predné sedadlá
F30 10A Denné svetlá
F31 10A Elektronická riadiaca jednotka karosérie: smerovky; napájanie elektronickej jednotky karosérie; denné svetlá
F32 30A Centrálna elektronická jednotka karosérie: elektrické okná; zámky dverí a batožinového priestoru; senzor dažďa; osvetlenie odkladacej schránky; osvetlenie batožinového priestoru; vnútorné osvetlenie;
F33 5A Modul dverí vodiča
F34 7,5A Spojka kompresora klimatizácie (v verzii s klimatizáciou alebo klimatizáciou)
7,5 A Kontrolér pre automatickú kontrolu vykurovacieho systému
F35 15A Kontrolér automatickej prevodovky
15A Pohon kontroly automatickej prevodovky
F36 15A Alarm: relé K15; relé K16
F37 Spínač aktívneho zámku batožinového priestoru 5/15/25A;

Relé kontroly aktívneho zámku batožinového priestoru;

Osvetlenie batožinového priestoru;

Jednotka kontroly systému zamykania dverí.
F38 10A Denné svetlá
F39 15A Zásuvka na pripojenie dodatočných zariadení v batožinovom priestore (voliteľné)
F40 10A Pre osvetlenie zásuvky prívesu
F41 50A Vyhrievané predné sklo
F42 30A Vyhrievané vonkajšie zrkadlá
30A Vyhrievané zadné sklo
F43 Kontrolér 50A Т
F44 30A Ventilátor elektrického vykurovania (voliteľné)
30A Kontrolér systému automatickej klimatizácie (voliteľné)
F45 30A Elektrické okná v predných dverách
30A Kontrola vonkajších zrkadiel (voliteľné)
F46 Rezerva



Relé

К1 Relé na vypúšťanie spínača na štartovanie
K2 Prídavné relé štartéra
KZ Relé stierača predného skla;

Relé automatického štartovania (voliteľné).
K4 Relé maximálnej rýchlosti ventilátora chladiča
K5 Relé otáčania a alarmu;

Relé K15A (automatické štartovanie) (voliteľné).
KB Vyhrievané relé zadného skla;

Relé elektrického skla.
K7 Relé diaľkových svetiel
К8 Relé klaksónu
K9 Relé stretávacích svetiel
K10 Relé spojky kompresora klimatizácie (verzia s klimatizáciou)
K11 Hlavné relé ECM
К12 Relé čerpadla paliva
К13 Relé vyhrievania sedadiel (možnosť)
K14 Vyhrievané relé predného skla (voliteľné)
К15 Relé na zapnutie cúvacích svetiel
К16 Relé klimatizácie
К17 Relé ventilátora chladiča v režime automatického štartovania
K18 Relé ventilátora chladiča pri nízkej rýchlosti

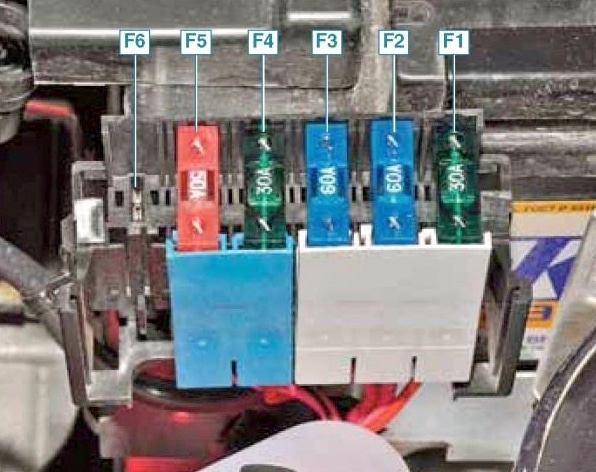

Vano motore

Panel sa nachádza vedľa batérie.

Vano motore

Popis

Typ 1

  1. 30A Svetlo stretávacie alebo relé hlavné, obvody chránené poistkami F1 a F21 bloku montáže v kabíne 50A Predné sklo vyhrievané;
  2. Generátor 60A;
  3. Generátor 60A;
  4. 30 / 40A Ventilátor kúrenia;
  5. 50A Servoriadenie elektromechanické;
  6. 60A blok ABS.

Typ 2

  1. Generátor 60A;
  2. Generátor 60A;
  3. 30/40A Ventilátor chladiča;
  4. 40A ABS/ESP;
  5. 25A ABS/ESP;
  6. Kontrolér elektrického servoriadenia 50A.

Typ 3

  1. 30A Svetlo stretávacie alebo relé hlavné, obvody chránené poistkami F1 a F21 bloku montáže v kabíne;
  2. Generátor 60A;
  3. Generátor 60A;
  4. Ventilátor kúrenia 30A (dotácie na poistku pece);
  5. 50A Servoriadenie elektrické.
