Lada Vesta (2015-2021) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Lada Vesta (2015–2021), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Lada Vesta – schéma poistkovej skrinky
Rok výroby: 2015, 2016, 2017, 2018, 2019, 2020, 2021.

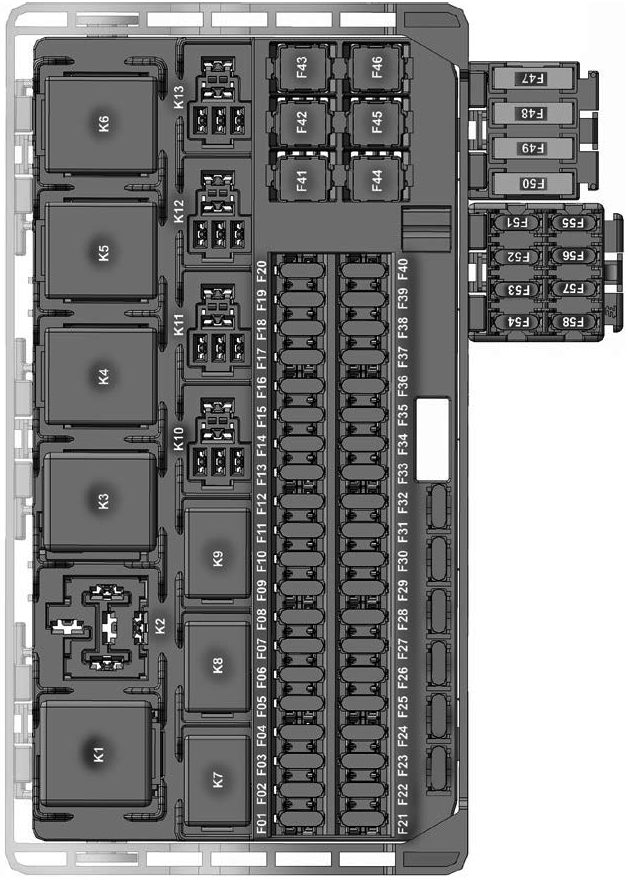

Kabína
Nachádza sa pod prístrojovou doskou na strane vodiča za ochranným panelom.
Typ 1
| F1 | 15A Umývač predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 5/30A Spínač stĺpika riadenia pre vonkajšie osvetlenie a smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10A Diaľkové svetlá, ľavý projektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 5/30A Spínač stĺpika riadenia pre vonkajšie osvetlenie a smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15A Vyhrievané sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 5A Bočné svetlá pravého projektora a pravého zadného svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5A Bočné svetlá ľavého projektora a ľavého zadného svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 5A Zadné hmlové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 3A Pravá bočná smerovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 5A Výber automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 10A Sklopné svetlá, ľavý projektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15A Smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10A Riadiaca jednotka karosérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10A Spínač brzdového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 5A Senzor dažďa;
Senzor svetla; Elektrický regulátor svetlometov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 5A Spínač brzdového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5A Osvetlenie odkladacej schránky;
Osvetlenie batožinového priestoru; Osvetlenie prahu dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 3A Ľavá smerovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10A Sklopné svetlá, pravý projektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 5A Vyhrievané vonkajšie zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15A Pasívny bezpečnostný systém SRS (airbag) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 5A Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5A Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5A “ERA GLONASS”;
Audio systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 5A Systém kontroly stability ESP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 15A čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 5A Asistencia pri parkovaní | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 5A Elektrický posilovač riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 5A Konektor pre osvetlenie prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 5А “GLONAS ERA” | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5А “GLONAS ERA” | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 10A Automatizovaná prevodovka;
Spínač svetiel cúvania; Vyhrievané čelné sklo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 5A Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 5A Spínače senzora uhla riadenia, tempomatu a multimediálneho systému na volante | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 5A Zámok spínačov pre ovládanie elektrických okien a elektrického mechanizmu spätných zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 15A Audio systém;
Diagnostický konektor. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 7,5A Stop svetlo pravého zadného svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 7,5A Stop svetlo, ľavé zadné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 10A Denné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 10A Diaľkové svetlá, ľavý reflektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 20A Elektrická zásuvka, zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 20A Riadiaca jednotka karosérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 20A Elektrické zámky dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | 30A Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | 30A Ventilátor elektrického kúrenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | 30A Stierač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 25A Diaľkové svetlá pravého reflektora;
Stretávacie svetlá ľavého bloku – reflektory; Poloha svetiel ľavého bloku – reflektory; Ľavé zadné svetlo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | 30A Stierač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | 25A Hmlové svetlá;
Hmlové zadné svetlo; Osvetlenie evidenčného čísla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | 25A Diaľkové svetlá ľavého reflektora;
Stretávacie svetlá pravého bloku – reflektory; Poloha svetiel pravého bloku – reflektory a pravé zadné svetlo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 5A Senzor polohy pedálu spojky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Typ 2
| F1 | 5А Napájanie 1 zariadenia terminálu (TU) “Reakcia v prípade núdze založená na Globálnom systéme satelitnej navigácie” (ERA-GLONASS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 5A Napájanie 1 prístrojovej dosky (KP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 10A Obvod terminálu K15 pre motorový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10A Obvod svetlometu s tlmeným svetlom pravého (FBS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 10A Obvod svetlometu s tlmeným svetlom ľavého (FBS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 5A Signál K15 pre elektrický posilovač riadenia (EURU) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 15A Napájanie riadiacej jednotky airbagov (SNPB) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 5A Napájanie systému asistencie pri parkovaní (senzory parkovania) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 5A Obvod smerovky pravého (УП). zrkadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 3A Obvod zadných hmlových svetiel (ZPTO) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 3A Obvod smeroviek (UP) z ľavej strany. zrkadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10A Reťazec denného svietenia (DRL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10A Obvod projektora svetlometov s diaľkovým svetlom pravého (FDS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10A Obvod svetlometu s diaľkovým svetlom ľavého (FDS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 5A Obvod vyhrievania vonkajších zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 5А Autobus napájania príslušenstva (poloha ACC kľúča zapaľovania) Rádio / multimédiá, TU ERA-GLONASS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5A Reťazec zadných svetiel polohy (ZDL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Obvod predných svetiel 7,5 A (PRGO) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 7,5A Obvod svetla brzdového signálu ľavého | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 7,5A Obvod svetla brzdového signálu pravého | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15A Napájanie modulu elektroniky karosérie (BCM), obvod smeroviek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 5А Napájanie 2 zariadení terminálov ERA-GLONASS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5A Napájanie 2 prístrojových dosiek (KP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5A Napájanie selektora automatickej prevodovky (AMT) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 5A Autobus na aktiváciu odpovede prúdu (VTR) pre blokovanie dodatočných funkcií elektroniky karosérie (BDFKE) a mechanizmu vonkajších zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | Autobus 5A VTP pre vnútorné osvetlenie a batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | Autobus 5A BTP pre obvod spínača brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 15A Napájanie konektora rádia a diagnostiky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 10A Napájanie osvetlenia prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 15A Napájanie palivovej pumpy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | Bus 5A VTP pre kontrolu relé ovládania okien a vykurovania interiéru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | Rail 5А ВТР pre spínač nastavenia prietoku svetlometov a pre senzor dažďa a svetla (ДДиО) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | Pneumatický 5A VTP pre senzor uhla riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 5А Bus VTP pre ovládač AVZ / E8R | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 5/25А Napájanie pre 1 ľavý spínač stĺpika riadenia pre luxusné / neluxusné konfigurácie (FDS, GO) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 10A Napájanie brzdového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 10A Napájanie modulu elektroniky karosérie (BCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 5/25A Napájanie pre 2 spínače stĺpika riadenia vľavo pre luxus, norma, štandard (FBS, DRL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 20A Napájanie spínača stĺpika riadenia vpravo (stierač, umývač skiel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 15 / 30A Napájanie dodatočných funkcií elektroniky karosérie (BDFKE) / vyhrievané predné sedadlá (štandard, norma) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 20A Napájanie príslušenstva (poloha spínača zapaľovania ACC), zapaľovač. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 20А Elektronika karosérie (ВСМ, napájanie busu ВТР) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 20A Elektronika karosérie (ВСМ, napájanie zámkov dverí) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | Elektrické okná 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | 30A Napájanie ventilátora vykurovania interiéru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | 30A Napájanie predného stierača (štandard, norma) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 25A Napájanie dodatočnej elektronickej jednotky karosérie (EMM) obvod: pravý DS, ľavý BS, predný GO, pravý DRL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | 30A Napájanie obvodu dodatočného elektronického modulu karosérie (EMM): predný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | 25A Napájanie dodatočnej elektronickej jednotky karosérie (EMM) obvod: hmlové svetlá (PTF), zadné hmlové svetlá (ZPTO), osvetlenie evidenčného čísla (ONZ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | 25A Napájanie obvodov dodatočnej elektroniky karosérie (EMM): ľavý DO, pravý EC, zadný HE, ľavý DRL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 15A Napájanie relé PTF (ZM, norma) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | Napájací zdroj nabíjačky 5A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 5A Napájanie tlačidiel tempomatu na volante | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F55 | 15A Napájanie zásuvky 12V v batožinovom priestore | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé
| K1 | Napájanie osvetlenia a vykurovania sedadiel |
| K2 | Rezervný |
| K3 | Vyhrievané zadné sklo |
| K4 | Predné okná |
| K5 | Ventilátor vnútorného vykurovania |
| K6 | Ovládanie zadného okna |
| K7 | Modul palivovej pumpy |
| K8 | ACC (zásuvka 12V) |
| K9 | Napájanie hmlových svetiel |

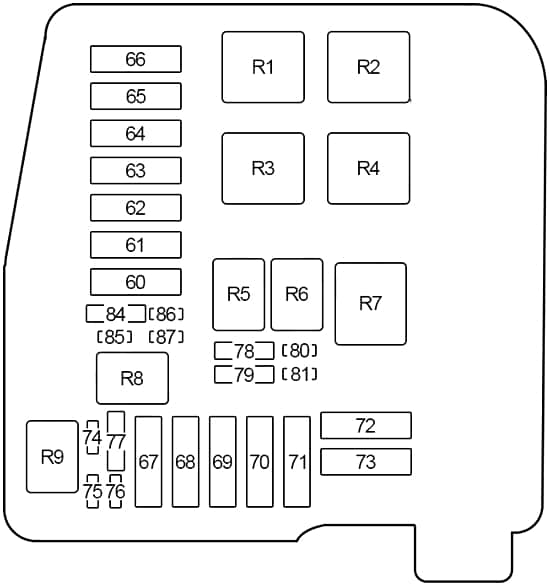

Vano motore
Nachádza sa vedľa batérie.
Popis
| 60 | 40A Riadiaca jednotka systému prevencie zablokovania bŕzd a stability trajektórie (ABS/ESP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 70A Elektrické posilňovač riadenia (EURU) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | 60A ’15 -’17: Generátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70A ’18 -’21: Riadiaca jednotka robotizovanej prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | 60A ’15 -’17: Generátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | 60A ’15 -’17: Kliešte K30S | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 60A ’15 -’17: Vyhrievané čelné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | 70A ’15 -’17: Riadiaca jednotka robotizovanej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | 40A Relé ventilátora chladenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 68 | 60A ’18 -’21: Kliešte K30S | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69 | 30A ’15 -’17: Vyhrievané zadné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60A ’18 -’21: Vyhrievané predné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | Rezervný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | Kontrolér motora 15A CNG – stlačený zemný plyn (metán) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70A ’18 -’21: Generátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | Kontrolér motora 5A CNG – stlačený zemný plyn (metán) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70A ’18 -’21: Generátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | 10A ’15 -’17: Relé klaksónu alarmu proti krádeži (siréna) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15A ’18 -’21: Spojka kompresora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | 5A Riadiaca jednotka robotizovanej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 15A ’15 -’17: Relé spojky kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30A ’18 -’21: Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | 15A Spojka kompresora klimatizácie, relé riadiacej jednotky ventilátora chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 10A ’15 -’17: Senzor kyslíka, ventil na čistenie nádrže, rozdeľovací ventil (rozvod) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5A ’18 -’21: Senzory kyslíka (DK1, DK2), ventil na vypúšťanie absorpcie (KPA), klapka modulu nasávania (ZVM), rozdeľovací ventil plynu (rozvod) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | 5A Spínač svetla cúvania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | 25A Riadiaca jednotka systému prevencie zablokovania bŕzd a stability trajektórie (ABS/ESP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | 10A Klaksón, klaksón alarmu proti krádeži (’18 –’20) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | 5A Cievka relé vyhrievania predného čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé
| R1 | Vyhrievané čelné sklo č. 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | ’15 -’17: Vyhrievané čelné sklo č. 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 – 21: Ventilátor chladenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | 18-21: Vyhrievané čelné sklo č. 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Riadiaca jednotka motora (KSUD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | ’15 -’17: Ventilátor chladenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 – 21: Štartovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Akustický signál | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Zvuk alarmu proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2015, 2016, 2017, 2018, 2019, 2020, 2021
Kabína
Nachádza sa pod prístrojovou doskou na strane vodiča, za ochranným krytom.
Aby ste ho odstránili, je potrebné vytiahnuť plastové kolíky zdvihnutím pomocou plochého skrutkovača alebo špeciálneho nástroja. Nie je potrebné ich otáčať. Potom ťahajte kryt k sebe.
Príkladová fotografia
Schéma
Úloha
Typ 1
| F1 | 15A Odtok predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 5/30A Spínač stĺpika riadenia pre vonkajšie osvetlenie a smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10A Diaľkové svetlomety, ľavý reflektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 5/30A Spínač stĺpika riadenia pre vonkajšie osvetlenie a smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15A Vyhrievané sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 5A Bočné svetlá pravého reflektora a pravého zadného svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5A Bočné svetlá ľavého reflektora a ľavého zadného svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 5A Zadné hmlové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 3A pravá smerovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 5A selektor automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 10A Stlmené svetlomety, ľavý reflektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15A Smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10A Riadiaca jednotka karosérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10A spínač brzdového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 5A Senzor dažďa, senzor svetla, elektrický korektor svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 5A spínač brzdového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5A Osvetlenie odkladacej schránky, osvetlenie batožinového priestoru, osvetlenie prahu dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 3A ľavá smerovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10A Stlmené svetlomety, pravý reflektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 5A Vyhrievané vonkajšie zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15A Pasívny bezpečnostný systém SRS (airbag) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 5A Merací prístroj | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5A Merací prístroj | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5A “ERA GLONASS”, audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 5A Systém kontroly stability ESP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 15A čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 5A Asistencia pri parkovaní | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 5A Elektrický posilovač riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | Konšector 5A pre osvetlenie prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 5A “GLONAS ERA” | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5A “GLONAS ERA” | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | Automatická prevodovka 10A, spínač svetiel cúvania, vyhrievané čelné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 5A Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 5A Spínače senzora uhla riadenia, tempomatu a multimediálneho systému na volante | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 5A Blokovanie spínačov pre ovládanie elektrických okien a elektrického ovládania zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 15A audio systém, diagnostický konektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 7,5A Brzdové svetlo pravého zadného svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 7,5A Brzdové svetlo, ľavé zadné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 10A Denné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 10A Diaľkové svetlá, ľavý projektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 20A Elektrická zásuvka, zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 20A Riadiaca jednotka karosérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 20A Elektrické zámky dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | 30A Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | Ventilátor elektrického kúrenia 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | 30A Stierač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 25A Diaľkové svetlá pravého projektora, stretávacie svetlá ľavého bloku – svetlá, svetlá polohy ľavého bloku – svetlá a ľavé zadné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | 30A Stierač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | 25A Hmlové svetlá, zadné hmlové svetlo, osvetlenie evidenčnej tabulky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | 25A Diaľkové svetlá ľavého projektora, stretávacie svetlá pravého bloku – svetlá, bočné svetlá pravého bloku – svetlá a pravé zadné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 5A Senzor polohy pedálu spojky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistka číslo 41 na 20A je zodpovedná za zapaľovač cigariet.
Typ 2
| F1 | 5A Napájanie 1 zariadenia terminálu (TU) “Reakcia v prípade núdze založená na Globálnom systéme satelitnej navigácie” (ERA-GLONASS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 5A Napájanie 1 meracieho prístroja (KP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 10A Obvod terminálu K15 pre motorový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10A Obvod svetlometu s tlmenými svetlami pravého (FBS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 10A Obvod svetlometu s tlmenými svetlami ľavého (FBS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 5A Signál K15 pre elektrický posilovač riadenia (EURU) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 15A Napájanie riadiacej jednotky airbagov (SNPB) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 5A Napájanie systému asistencie pri parkovaní (senzory parkovania) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 5A Obvod smerovky pravého (УП). zrkadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 3A Obvod zadných hmlových svetiel (ZPTO) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 3A Obvod smeroviek (UP) na ľavej strane. zrkadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10A Reťazec denného svietenia (DRL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10A Obvod reflektora svetlometu s diaľkovými svetlami pravého (FDS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10A Obvod svetlometu s diaľkovými svetlami ľavého (FDS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 5A Obvod vyhrievania vonkajších zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 5A Autobus napájania príslušenstva (poloha ACC kľúča zapaľovania) Rádio/multimédiá, TU ERA-GLONASS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5A Reťazec zadných svetiel (ZDL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 7,5A Obvod predných bočných svetiel (PRGO) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 7,5A Obvod brzdového svetla ľavého | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 7,5A Obvod brzdového svetla pravého | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15A Napájanie elektronického modulu karosérie (BCM), obvod smeroviek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 5A Napájanie 2 zariadení terminálov ERA-GLONASS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5A Napájanie 2 meracieho prístroja (KP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5A Napájanie selektora automatickej prevodovky (AMT) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 5A Autobus na aktiváciu odpovede prúdu (VTR) pre blokovanie dodatočných funkcií elektroniky karosérie (BDFKE) a pre ovládanie bočných zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | Autobus 5A VTP pre vnútorné osvetlenie a batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | Autobus 5A BTP pre obvod spínača brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 15A Napájanie konektora rádia a diagnostiky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 10A Napájanie osvetlenia prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 15A Napájanie čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | Bus 5A VTP pre kontrolu relé zdviháka okien a vykurovania kabíny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | Binárny 5A ВТР pre spínač regulácie prietoku svetlometov a pre senzor dažďa a svetla (ДДиО) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | Guma 5A VTP pre senzor uhla riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 5A Bus VTP pre ovládač AVZ / E8R | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 5/25A Napájanie 1 ľavého spínača stĺpika riadenia pre luxusné / neluxusné konfigurácie (FDS, GO) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 10A Napájanie brzdového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 10A Napájanie elektronického modulu karosérie (BCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 5/25A Napájanie 2 spínačov ľavého stĺpika riadenia pre luxus, norma, štandard (FBS, DRL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 20A Napájanie spínača pravého stĺpika riadenia (stierač, umývač skla) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 15 / 30A Napájanie dodatočných funkcií elektroniky karosérie (BDFKE) / vyhrievané predné sedadlá (štandard, norma) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 20A Napájanie príslušenstva (poloha spínača zapaľovania ACC), zapaľovač cigariet; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 20A Elektronika karosérie (ВСМ, napájanie busu ВТР) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 20A Elektronika karosérie (ВСМ, napájanie zámkov dverí) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | Elektrické okná 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | 30A Napájanie ventilátora vnútorného vykurovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | 30A Napájanie predného stierača (štandard, norma) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 25A Napájanie dodatočnej elektronickej jednotky karosérie (EMM) obvod: DS pravý, BS ľavý, GO predný, DRL pravý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | 30A Napájanie obvodu dodatočného elektronického modulu karosérie (EMM): predný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | 25A Napájanie dodatočnej elektronickej jednotky karosérie (EMM) obvod: hmlové svetlá (PTF), zadné hmlové svetlá (ZPTO), osvetlenie evidenčného čísla (ONZ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | 25A Napájanie obvodov dodatočnej elektroniky karosérie (EMM): DO ľavý, EC pravý, HE zadný, DRL ľavý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 15A Napájanie relé PTF (ZM, norma) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | Napájanie nabíjačky 5A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 5A Napájanie tlačidiel tempomatu na volante | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | vyhradené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F55 | 15A Napájanie zásuvky 12V v batožinovom priestore | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistka pre fungovanie zapaľovača cigariet predného je číslo 41 na 20A, a poistka v batožinovom priestore je 55 na 15A.
Relé
| K1 | Napájanie osvetlenia a vykurovania sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K2 | Voľný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K3 | Vyhrievané zadné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K4 | Predné okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K5 | Ventilátor vnútorného vykurovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K6 | Ovládanie zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K7 | Modul palivovej pumpy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K8 | ACC (zásuvka 12V) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K9 | Napájanie hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vano motore
Táto jednotka sa nachádza na ľavej strane priestoru pod kapotou, vedľa batérie a je uzavretá ochranným krytom.
Foto
Schéma
Destinácia
| 60 | 40A Riadiaca jednotka systému proti zablokovaniu bŕzd a stability trajektórie (ABS/ESP) |
| 61 | 70A Elektrické posilňovač riadenia (EURU) |
| 62 | 60A ’15 -’17: Generátor |
| 70A ’18 -’21: Riadiaca jednotka robotizovanej prevodovky | |
| 63 | 60A ’15 -’17: Generátor |
| 64 | 60A ’15 -’17: Kliešte K30S |
| 65 | 60A ’15 -’17: Vyhrievané čelné sklo |
| 66 | 70A ’15 -’17: Riadiaca jednotka robotizovanej prevodovky |
| 67 | 40A Relé ventilátora chladenia motora |
| 68 | 60A ’18 -’21: Kliešte K30S |
| 69 | 30A ’15 -’17: Vyhrievané čelné sklo |
| 60A ’18 -’21: Vyhrievané čelné sklo | |
| 71 | vyhradené |
| 72 | Kontrolér motora 15A CNG – stlačený zemný plyn (metán) |
| 70A ’18 -’21: Generátor | |
| 73 | Kontrolér motora 5A CNG – stlačený zemný plyn (metán) |
| 70A ’18 -’21: Generátor |
| 74 | 10A ’15 -’17: Relé klaksónu alarmu antifurto (siréna) |
| 15A ’18 -’21: Spojka kompresora klimatizácie | |
| 75 | 5A Riadiaca jednotka robotizovanej prevodovky |
| 76 | rezervované |
| 77 | 15A ’15 -’17: Relé spojky kompresora klimatizácie |
| 30A ’18 -’21: Vyhrievané čelné sklo | |
| 78 | 15A Spojka kompresora klimatizácie, relé riadiacej jednotky ventilátora chladiča |
| 79 | rezervované |
| 80 | 10A ’15 -’17: Senzor kyslíka, ventil na čistenie nádrže, rozdeľovací ventil (distribúcia) |
| 7,5A ’18 -’21: Senzory kyslíka (DK1, DK2), ventil na odvod vzduchu (KPA), klapka modulu nasávania (ZVM), rozdeľovací ventil plynu (distribúcia) | |
| 81 | 5A spínač svetla cúvania |
| 82 | rezervované |
| 83 | rezervované |
| 84 | 25A Riadiaca jednotka systému proti zablokovaniu bŕzd a stability trajektórie (ABS/ESP) |
| 85 | 10A Klaksón, klaksón alarmu antifurto (’18 –’20) |
| 86 | 5A Cievka relé vyhrievania čelného skla |
| 87 | rezervované |
Relé
| R1 | Vyhrievané čelné sklo č. 2 | |
| R2 | ’15 -’17: Vyhrievané čelné sklo č. 1 | |
| 18 – 21: Ventilátor chladenia motora | ||
| R3 | 18-21: Vyhrievané čelné sklo č. 1 | |
| R4 | Štartovanie | |
| R5 | Riadiaca jednotka motora (KSUD) | |
| R6 | Spojka kompresora klimatizácie | |
| R7 | ’15 -’17: Ventilátor chladenia motora | |
| 18 – 21: Štartovanie | ||
| R8 | Akustický signál | |
| R9 | Zvuk alarmu proti krádeži | |
O Lada Vesta (2015-2021)
Lada Vesta, uvedená na trh v roku 2015, je moderný sedan, ktorý sa rýchlo stal populárnym vďaka svojej spoľahlivosti a dostupnosti. Tento model je vybavený rôznymi motorizáciami, vrátane benzínových motorov s objemom 1,6 a 1,8 litra, ktoré poskytujú dostatočný výkon pre mestskú aj diaľničnú jazdu. Lada Vesta sa vyznačuje moderným dizajnom, priestranným interiérom a pokročilými technológiami, ktoré zvyšujú komfort a bezpečnosť cestujúcich. Jej robustná konštrukcia a kvalitné materiály zaručujú dlhú životnosť a odolnosť voči náročným podmienkam na cestách.
Schéma poistkovej skrinky Lada Vesta
Táto stránka zobrazuje schému poistkovej skrinky pre model Lada Vesta, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod palubnou doskou na strane vodiča, a druhá môže byť umiestnená v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkciách.
