Niva 2121 / Lada 4×4

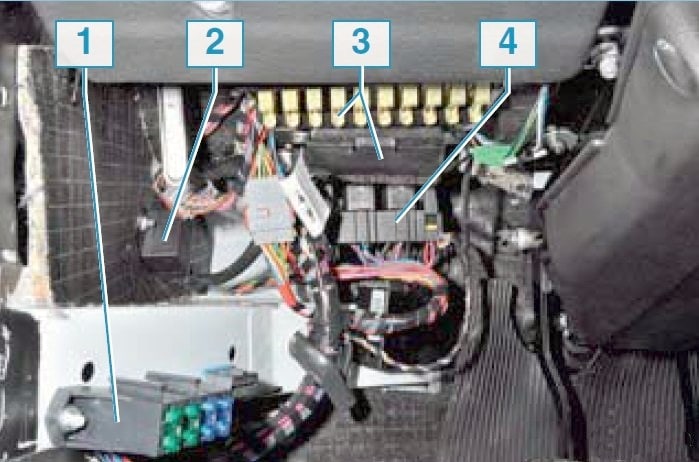

Všeobecné pole rozloženia

Diagram

Úloha

1. Poistková skrinka riadenia motora
2. Relé stieračov čelného skla
3. Hlavná poistková skrinka
4. Poistková skrinka relé systému riadenia motora
5. Prídavná poistková skrinka (nad pedálom akcelerátora, nie je zobrazená v schéme)

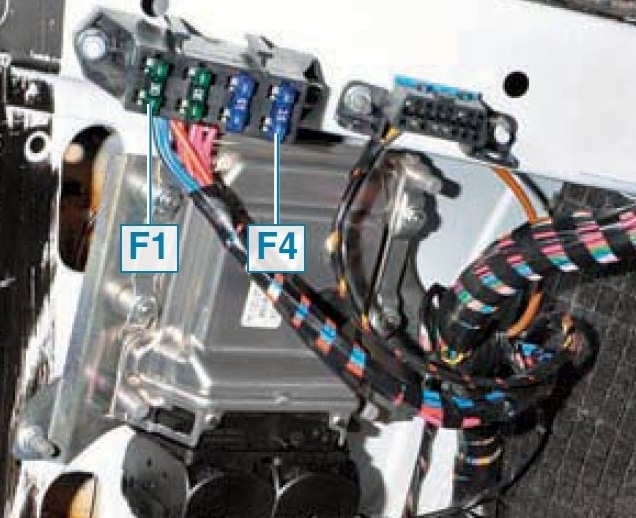

Poistková skrinka riadenia motora

Diagram

Účel

1	15A 1 * Senzory ECM Relé motorčeka na štartovanie Canister Ventil na odvodnenie
1	7,5A 2 *  regulátor
1	3: Relé elektrickej palivovej pumpy (kontakty) Elektrická palivová pumpa
1	30A 4,5 * Chladiaca ventilátor
2	15A 1 *  Vstrekovače Zapaľovacie cievky ECM Relé pravého elektrického ventilátora Relé ľavého elektrického ventilátora
2	15A 2 * Relé elektrickej palivovej pumpy (kontakty) Elektrická palivová pumpa
2	30A 3 *  Rezerva
2	30A 4,5 *  Chladiaca ventilátor
3.4	30A 1 * Elektrické ventilátory (pravý, ľavý) Relé elektrického ventilátora, pravý Relé elektrického ventilátora, ľavý
3	15A 2 *  hlavné relé
3	15A 3 *  regulátor
3	15A 4 *  Zapaľovacia cievka, napájanie relé ventilátora, regulátor, vstrekovače
3	15A 5 *  zapaľovacie relé
4	15A 3 *  Hlavné relé Relé elektrických ventilátorov (cievka) Relé elektrickej palivovej pumpy (cievka) Senzor rýchlosti vozidla Elektromagnetický ventil absorpčného systému Senzor kyslíka Senzor hmotnostného prietoku vzduchu Regulátor
4,5	30A 2 * Relé elektrických ventilátorov (vinutie) (pravý, ľavý) Elektrický motor elektrických ventilátorov (pravý, ľavý)
4	15A 4 * Senzor hmotnostného prietoku vzduchu, fázový senzor, vyhrievaný kyslíkový senzor (dva), ventil na odvodnenie absorpčného systému, DS
4	15A 5 * Elektropohonná palivová pumpa
5	15A 1 * Elektrická palivová pumpa Relé elektrickej palivovej pumpy

1* – 2014-2016, 2* – 2010-2012, 3* – 2007-2008, 4* – Auto s riadiacimi jednotkami Bosch ME17.9.7/M74, 5* – Auto s riadiacimi jednotkami 7.9.7+.

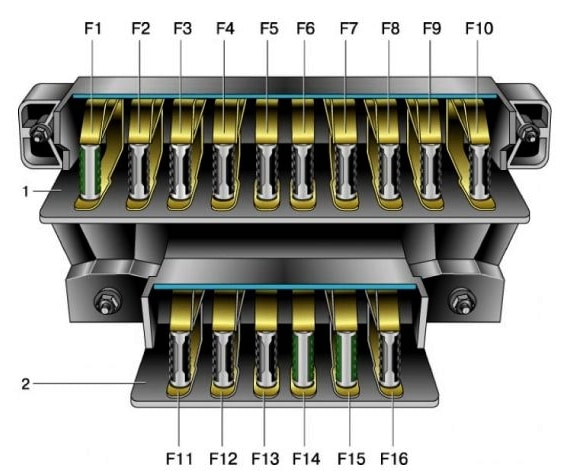

Hlavná poistková skrinka

Diagram

Stretnutie

1	16A Motor ventilátora kúrenia Relé (vinutie) stieračov a motorov stieračov vo všetkých polohách stieračov, okrem prvej Relé (vinutie) pre zapnutie vyhrievania zadného skla Elektrické motory stierača zadného Motor stierača čelného skla
1*	16A Pohodlie zapína klaksón Napájací zdroj zapaľovač cigariet brzdové svetlá
2	8A Relé a motor stieračov Svetlomety smeroviek a spínač relé smeroviek a alarmu (v režime smeroviek) Kontrolka smeroviek Zadné svetlá (žiarovky cúvacieho svetla) Vinutie vzrušenia generátora (počas štartovania motora) Kontrolka prepínania na uzamknutie diferenciálneho mechanizmu v rozvodnej skrini Kontrolka zapnutia parkovacej brzdy Kontrolka núdzového stavu brzdového systému Kontrolka nedostatočného tlaku oleja Kontrolka teploty kvapaliny v chladacom systéme motora Kontrolka hladiny paliva s kontrolkou rezervy paliva Kontrolka varovania žiarovky kontrolka nabíjania batérie kryt ventilu nasávania karburátora otáčkomer relé kúrenie motora stierače a trysky svetlometov (ak nie je stlačený spínač stieračov a interval trysiek) Príkon elektrických vysávačov pre všetky polohy stieračov, okrem zdroja*
3	8A Ľavý svetlomet (svetlomety s tlmeným svetlom) Kontrolka zapnutia svetlometov s tlmeným svetlom
4	8A Pravý svetlomet (svetlomet s tlmeným svetlom)
5	8A Ľavý svetlomet (svetlomet s diaľkovým svetlom)
6	8A Pravý svetlomet (svetlomet s diaľkovým svetlom)
7	8A Predné ľavé svetlo (svetlo poloha ) Svetlo zadné pravé (svetlo poloha ) Osvetlenie evidenčného čísla Kontrolka zapnutia svetiel polohy
8	8A Predné pravé svetlo (svetlo poloha ) Ľavé zadné svetlo (svetlo poloha ) Žiarovka podsvietenia prístroje Panel podsvietenia ovládacej páky kúrenia Žiarovka podsvietenia zapaľovač cigariet Žiarovky podsvietenia spínačov a tlačidiel
9	16A Smerovky a relé-spínač smeroviek a systému varovania Vyhrievaná časť zadného skla a relé (kontakty) pre jeho zapnutie
9*	8A Kontrolka olejového tlaku kontrolka teploty chladiacej kvapaliny kontrolka paliva kontrolka hladiny v kontrolke rezervy parkovacia brzda kontrolka kontrolka hladiny kvapaliny bŕzd indikátory smeroviek a zodpovedajúca kontrolka karburátor ventil vzduchu kontrolka nabíjania batérie indikátor karburátor uzavretý – spínač otáčkomer zadné svetlá (cúvacie svetlo) Kontrolka varovania uzamknutia diferenciálneho mechanizmu Relé spínača smerovky Zadné vyhrievané sklo (riadiaci obvod)
10	16A Klaksón Zásuvka na pripojenie prenosnej lampy Žiarovky vnútorné osvetlenie Zadné svetlá (žiarovky brzdových svetiel)
10*	8A Regulátor napätia Vinutie vzrušenia generátora
11	8A Smerovky a relé-spínač smeroviek a varovania (v režime varovania) Zadné svetlo proti hmle
12	8A Relé denného svietenia, žiarovky pre denné svietenie
12*	8A Relé stieračov a svetlometov (po stlačení tlačidla stieračov a trysiek svetlometu) Svetlomet stierača elektrický motor Svetlomet stierača elektrické motory v čase spustenia a v čase, keď stierače prechádzajú do počiatočnej polohy
13	8A Zadné svetlá (proti hmle) Elektrické motory trysiek svetlometov v čase spustenia a v čase, keď stierače prechádzajú do počiatočnej polohy Relé (kontakty) trysky svetlometov Elektrický motor trysiek svetlometov
14	Zapaľovač 16A
15	16A rezerva Vyhrievané zadné sklo (napájací obvod)
16*	8A Núdzový spínač a smerovky v režime varovania Tryska a tryska zadného skla

Funkcia zapaľovača je zabezpečená poistkou číslo 14 alebo číslo 1 na 16A, v závislosti od roku výroby.

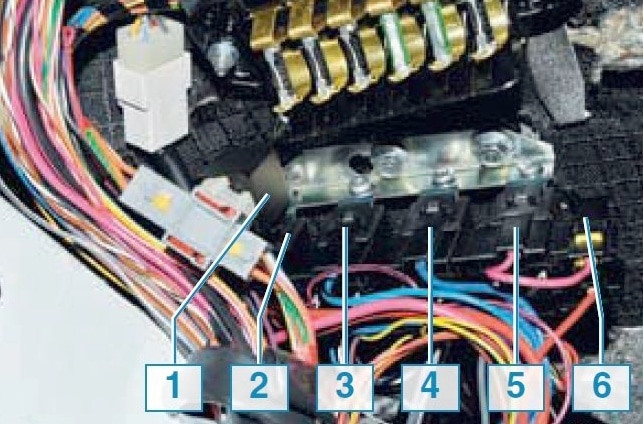

Poistková skrinka relé riadenia motora

Nachádza sa pod hlavnou poistkovou skrinkou a pozostáva z 5 relé a 1 poistky.

Diagram

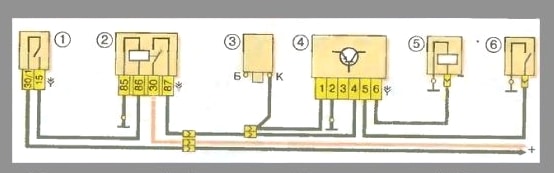

Schéma elektrickej skrinky

Úloha

1. Relé zapaľovania
2. Hlavné relé
3. Relé chladiaceho ventilátora, pravé
4. Relé chladiaceho ventilátora, ľavé
5. Relé palivového čerpadla
6. Poistka palivového čerpadla F5 15A

Jediný rozdiel medzi Niva a systémami vstrekovania a karburátora je, že relé riadenia motora môže byť umiestnené pod kapotou auta v osobitnej priehradke.

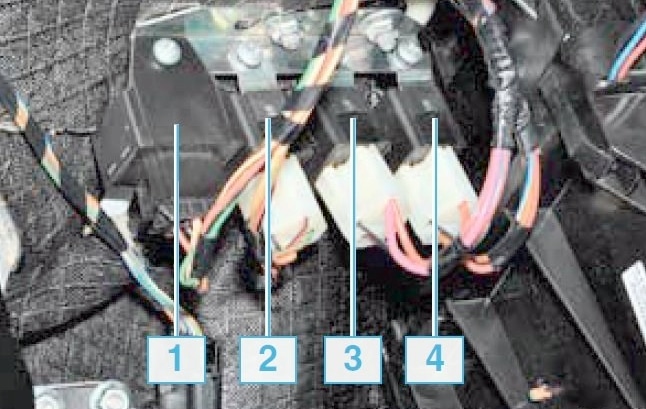

Prídavná poistková skrinka

Tento prístroj sa nachádza nad pedálom akcelerátora.

Diagram

Účel

1. Relé zadného hmlového svetla
2. Vyhrievané relé zadného skla
3. Relé stretávacích svetiel
4. Relé diaľkových svetiel

Trochu vyššie, nad skrinkou, je možné nainštalovať relé – spínač smeroviek a výstrahy.

Pod kapotou je možné nainštalovať samostatné poistky a relé: v autách s ABS je poistková skrinka dodatočne namontovaná na ľavej strane motorového priestoru blízko hydraulickej jednotky ABS, ktorá chráni prvky systému proti zablokovaniu a relé štartéra blízko samotného štartéra.
