Daewoo Nubira – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Daewoo Nubira, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).

Daewoo Nubira – schéma poistky

Rok výroby:

Poistka zapaľovača cigariet (zásuvka napájania) v Daewoo Nubira je poistka 8 (20A) v rozvádzači poistiek v priestore pre cestujúcich.

Priestor pre cestujúcich

Rozvádzač sa nachádza pod prístrojovou doskou na strane vodiča.

Popis

1	10/15A Riadiaca jednotka;Audio; Hodiny; Senzor kľúča na štartovanie.
2	10A Elektronické zariadenie proti krádeži;Tempomat; Diagnostika.
3	15A Upozornenie na nebezpečenstvo;Imobilizér.
4	20/25A Systém stieračov;Systém denného svietenia (DRL).
5	10A Prístrojová doska;ABS; Buzzer; Prepínací spínač; Riadiaca jednotka automatickej teploty (ATC); Zadné hmlové svetlá.
6	10A Klimatizácia;Vyhrievané zadné sklo.
7	10A Svetlo cúvania
8	20A Zapaľovač cigariet;Vnútorné osvetlenie; Vyhrievané sedadlá.
9	10A Audio systém;Hodiny; Spínač zámku prevodovky.
10	15A Riadiaca jednotka automatickej teploty (ATC);Hodiny; Bezpečnostný systém.
11	10A Vnútorné osvetlenie;Smerovky; Výstražné svetlá.
12	10A Elektronické zariadenie proti krádeži;25A Systém stieračov.
13	15A Bezpečnostný systém;Senzor rýchlosti.
14	10A DLC;Cúvanie; Tempomat; Klimatizácia.
15	15A Airbag;Vyhrievané zadné sklo; Relé na štartovanie 2.
16	15 / 20A Batožinový priestor
17	10A ABS;ESP.
18	10A Prístrojová doska
19	Rezerva
20	Rezerva

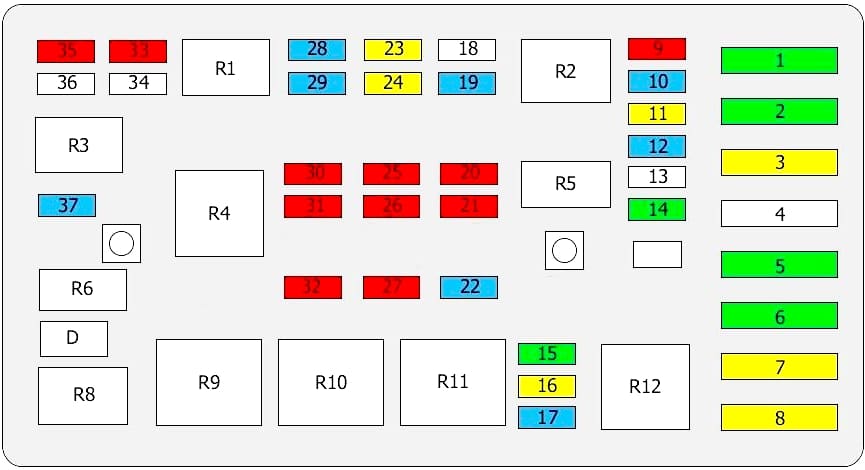

Motorový priestor

Nachádza sa vedľa batérie

Popis

1	30A Hlavná poistka pre poistky 1 – 5
2	Motor ventilátora vzduchu 30A
3	20A Ventilátor chladenia, prvá rýchlosť
4	60A ABS;ESP.
5	30A Spínač zapnutia 2
6	30A Kľúč zapnutia 1
7	20A Okná
8	20A Ventilátor chladenia, druhá rýchlosť
9	10A Nepoužívané
10	15A Nepoužívané
11	20A Nepoužívané
12	15A Alarm
13	25A Nepoužívané
14	30A Nepoužívané
15	30A Vyhrievané zadné sklo
16	20A DIS
17	15A Systém vstrekovania
18	Rezerva
19	15A Čerpadlo paliva
20	10A Pravé vonkajšie svetlo
21	10A Ľavé vonkajšie svetlo
22	15A Elektronická riadiaca jednotka
23	20A Brzdové svetlá
24	20A Elektrické sedadlo
25	10A Pravé diaľkové svetlo

26	10A Svetlo na diaľkové pravé
27	10A Vyhrievané zrkadlo
28	15A Centrálne zamykanie
29	15A Anténa
30	10A Svetlo na diaľkové ľavé
31	10A Svetlo na stretávacie ľavé
32	10A Napájanie zrkadiel
33	10A Klimatizácia
34	25A Svetlomety
35	10A Signál
36	Rezerva
37	15A Hmlové svetlá
R1	Svetlomety
R2	Čerpadlo paliva
R3	Predné hmlové svetlá
R4	Ventilátor chladenia, prvá rýchlosť
R5	Zadné svetlomety
R6	Signál
R7
R8	Klimatizácia
R9	Ventilátor chladenia, druhá rýchlosť
R10	Spínač zapaľovania 2
R11	Vyhrievané zadné sklo
R12	Spínač zapaľovania 1
D	Dióda – klimatizácia

O Daewoo Nubira

Daewoo Nubira je kompaktný automobil, ktorý bol vyrábaný juhokórejskou automobilkou Daewoo v rokoch 1997 až 2004. Tento model bol navrhnutý s dôrazom na spoľahlivosť a komfort pre každodenné používanie. Nubira bola dostupná v rôznych karosárskych verziách vrátane sedanu, kombi a hatchbacku, čo poskytovalo zákazníkom širokú škálu možností. Pod kapotou sa mohli nachádzať rôzne motory, najčastejšie benzínové štvorvalce s objemom od 1.6 do 2.0 litra, ktoré poskytovali dostatočný výkon pre mestskú aj diaľničnú jazdu. Vďaka svojej cenovej dostupnosti a praktickosti si Nubira získala obľubu medzi vodičmi po celom svete.

Schéma poistkovej skrinky Daewoo Nubira

Táto stránka zobrazuje schému poistkovej skrinky pre Daewoo Nubira, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla pod prístrojovou doskou na strane vodiča a ďalšia môže byť umiestnená v motorovom priestore. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom, ktorý zabezpečuje ochranu elektrických obvodov vozidla a správna identifikácia poistiek môže ušetriť čas a námahu pri riešení problémov.
