Infiniti M30 (1990-1992) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Infiniti M30 (1990–1992), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Schéma poistiek a relé – Infiniti M30

Týka sa vozidiel vyrobených v rokoch:

1990, 1991, 1992.

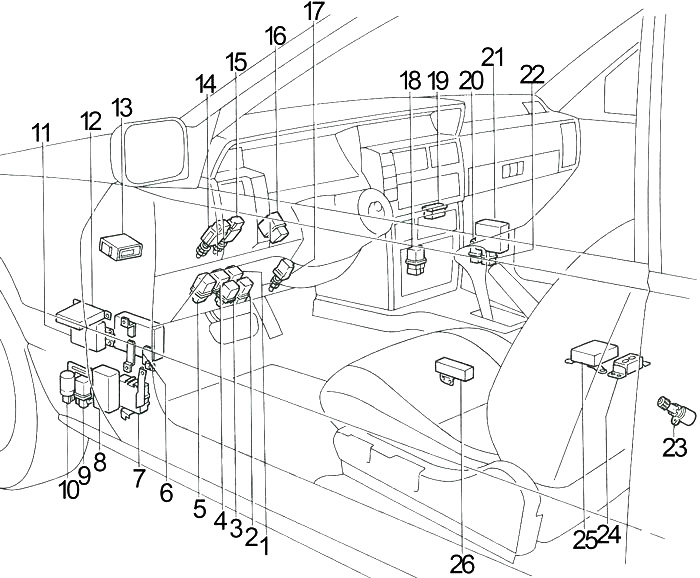

Kabína

1. Relé štartovania №1
2. Relé zámku dverí
3. Relé príslušenstva №2
4. Relé štartovania №2
5. Relé príslušenstva №1
6. Riadiaca jednotka automatickej prevodovky
7. Riadiaca jednotka času
8. Hodiny zámku dverí №1
9. Relé odvlhčovača zadného okna
10. Spínač obvodu (zámok dverí, zásuvka napájania)
11. Riadiaca jednotka alarmu proti krádeži
12. Hodiny zámku dverí №2
13. Riadiaca jednotka blokovania prevodovky
14. Spínač brzdového svetla
15. Spínač automatického ovládania rýchlosti (ASCD) Zrušiť
16. Jednotka kombinovaného blikania
17. Spínač vyhadzovania
18. Relé ventilátora (vysoká rýchlosť – automatická klimatizácia)
    Relé ventilátora (manuálna klimatizácia)
19. Zvonenie upozornenia
20. Relé elektronického riadenia motora (ECCS)
21. Jednotka elektronického riadenia motora (ECCS)
22. Relé bezpečnosti
23. Senzor rýchlosti (na zadnom rozšírení)
24. Senzor tunela a senzor bezpečnosti
25. Riadiaca jednotka airbagu
26. Zosilňovač elektrického okna

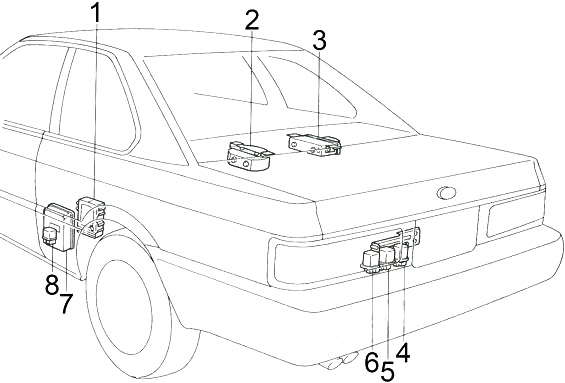

1. Riadiaca jednotka sonarového odpruženia
2. Audio zosilňovač
3. Riadiaca jednotka ABS
4. Relé palivového čerpadla
5. Relé otvorenia batožinového priestoru
6. Relé otvorenia viečka palivovej nádrže
7. Riadiaca jednotka automatickej rýchlosti (ASCD)
8. Relé udržania automatického ovládania rýchlosti

Schéma poistky v kabíne

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	15	Svetlomet, systém upozornenia proti krádeži
2	15	Svetlomet, systém upozornenia proti krádeži
3	15	Svetlá na polohu, zadné svetlá, svetlá na evidenčné číslo, bočné svetlo, osvetlenie, svetlo odkladacej schránky
4	10	Osvetlenie, svetlo v kúpeľni, svetlo batožinového priestoru, vnútorné svetlo, svetlo na schodíku, osvetlenie kľúča, systém riadenia času, riadiaca jednotka automatickej prevodovky, systém upozornenia proti krádeži, automatická klimatizácia, systém osvetleného vstupu, audio (okrem Bose), systém airbagu
5	10	Havarijné svetlá
6	15	Stop svetlo, systém riadenia blokovania prevodovky, zariadenie na automatické riadenie rýchlosti
7	10	Klakson, systém upozornenia proti krádeži
8	15	Motor ventilátora, automatický zosilňovač klimatizácie
9	15	Motor ventilátora, automatický zosilňovač klimatizácie

Číslo	Ampére [A]	Popis
10	10	Audio, anténa výkonu
11	20	Odvlhčovač zadného okna
12	20	Odvlhčovač zadného okna
13	10	Varovná svetlo, počítadlo, smerovka, systém riadenia času, klimatizácia, zariadenie na automatické riadenie rýchlosti, odvlhčovač zadného okna, anténa výkonu, okno napájania, systém airbag
14	10	Havarijné svetlá
15	10	Systém riadenia zamykania prevodovky, riadiaca jednotka automatickej prevodovky, systém varovania proti krádeži, ABS, systém sonarového odpruženia
16	10	Systém airbag
17	10	Elektronická koncentrácia riadenia motora (ECCS)
18	20	Stierač a tesnenie
19	15	Zapaľovač cigariet
20	10	Zrkadlo, manuálna klimatizácia, systém varovania proti krádeži, systém riadenia času, hodiny

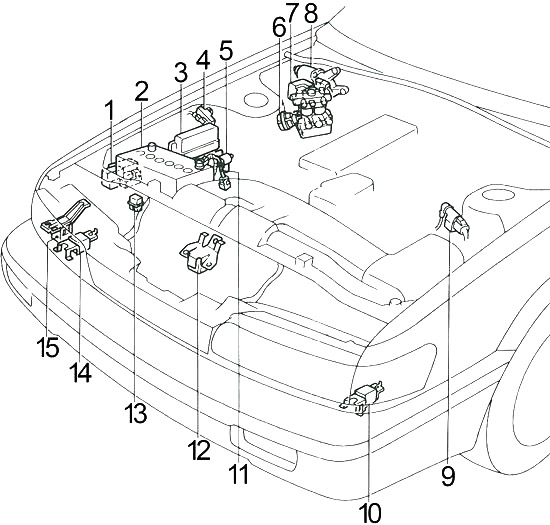

Motor

1. Poistková skrinka
2. Batéria
3. Poistková skrinka relé
4. Odvod rezistora
5. Čerpadlo zariadenia na automatickú kontrolu rýchlosti (ASCD)
6. Aktuátor zariadenia na automatickú kontrolu rýchlosti
7. Aktuátor ABS
8. Motor stierača
9. Cievka zapaľovania
10. Ľavý senzor zóny nárazu
11. Prepojenie poistka
12. Riadiaca jednotka senzora zóny nárazu
13. Relé štartovacieho motora
14. Pravý senzor zóny nárazu
15. Sonarový senzor povrchu vozovky (pre sonarový systém odpruženia)

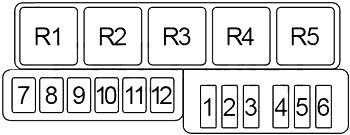

Schéma poistky v motorovom priestore

Číslo	Ampére [A]	Popis
1	20	ABS
2	10	Systém riadenia času, systém riadenia zablokovania prevodovky
3	10	Elektronické riadenie motora (ECCS), relé ventilátora chladiča
4	20	Otváranie batožinového priestoru, otváranie viečka nádrže na palivo
5	15	Zosilňovač BOSE
6	15	Zosilňovač BOSE
7	–	ABS
8	–	Kľúč na zapaľovanie
9	–	–
10	–	Spínač obvodu (zámok dverí, zásuvka napájania)
11	–	Elektronické riadenie motora (ECCS)
12	–	Ventilátor chladiča
Relé
R1	Klakson
R2	Ventilátor chladiča
R3	Inhibítor
R4	Klimatizácia
R5	Stierač



Poistková skrinka relé motorového priestoru

Číslo	Popis
R1	Upozornenie proti krádeži (č. 1)
R2	Upozornenie proti krádeži (č. 2)
R3	Upozornenie proti krádeži (č. 3)
R4	Klaksón upozornenia proti krádeži
R5	Prepínanie
